Расширительный бак компенсирует увеличение объема теплоносителя при нагреве, предотвращая срабатывание предохранительного клапана и разрыв трубопроводов. Не устанавливайте бак в местах с риском замерзания теплоносителя.
данные обновлены 2026-10-21 ·
Пошагово
- 1Шаг 1
Определите объем системы отопления, суммируя объем труб, радиаторов и котла.
- 2Шаг 2
Рассчитайте требуемый объем бака, умножив объем системы на коэффициент расширения (0,035) и разделив на эффективность бака.
- 3Шаг 3
Установите бак на обратном трубопроводе перед циркуляционным насосом.
- 4Шаг 4
Проверьте и настройте предварительное давление в баке с помощью манометра.
- 5Шаг 5
Заполните систему теплоносителем и проверьте герметичность соединений.
1. Как бак компенсирует расширение теплоносителя
Расширительный бак компенсирует увеличение объёма теплоносителя в закрытом отопительном контуре. Водяная камера соединена с системой, а воздушная отделена мембраной; при нагреве мембрана смещается и принимает расширение жидкости. Поэтому бак рассматривают вместе с котлом, трубами, радиаторами, насосом и защитной арматурой.
Подбор начинается с инвентаризации объёма труб, радиаторов и котла, состава теплоносителя и температурного режима. Мембранное исполнение выбирают по месту установки и доступу к обслуживанию. Нельзя переносить типоразмер или настройку из другой системы без проверки давления и паспорта оборудования.
Текущая страница в тематической подборке.
Смежная тема кластера «дымоходы для котлов».
Смежная тема кластера «мощность котлов».
Смежная тема кластера «тепловой насос для отопления загородного дома».
Смежная тема кластера «мощность котлов».
Смежная тема кластера «мощность котлов».
Смежная тема кластера «горелка с пьезоподжигом».
Смежная тема кластера «мощность котлов».
Смежная тема кластера «мощность котлов».
2. Устройство и принцип работы
При нагреве теплоноситель расширяется и давит на мембрану, сжимая воздушную камеру. При остывании упругость воздуха возвращает мембрану и помогает сохранить давление. Воздушный заряд измеряют на остывшей системе после снятия водяной нагрузки, иначе манометр показывает смешанное состояние контура и бака.
Монтаж выполняют на обратном трубопроводе перед циркуляционным насосом, если так указано в схеме оборудования. После подключения контур заполняют, удаляют воздух и проверяют соединения. Изменение давления при нагреве сопоставляют с работой защиты, а повторное падение связывают с утечкой или неисправностью мембраны.
3. Ключевые параметры
Для расчёта используют объём системы, коэффициент расширения, эффективность бака, рабочее и предварительное давление. Эти параметры образуют связку: объём жидкости определяет потребность в компенсации, температура меняет расширение, а заряд воздуха влияет на доступный рабочий диапазон. Расчётный результат проверяют по паспорту.
В таблице отдельно указаны температура теплоносителя и пределы давления. Их не подменяют присоединительным размером или внешним диаметром корпуса. При выборе дополнительно оценивают материал мембраны, габариты, способ опоры и возможность заменить её без демонтажа трубопровода.
| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Рабочее давление | 3 бар | бар | инженерная практика; паспорт оборудования |
| Температура теплоносителя | 110 °C | °C | инженерная практика; паспорт оборудования |
| Коэффициент расширения | 3.5 % | % | инженерная практика; справочник по теплотехнике |
| Предварительное давление | 1.5 бар | бар | инженерная практика; паспорт оборудования |

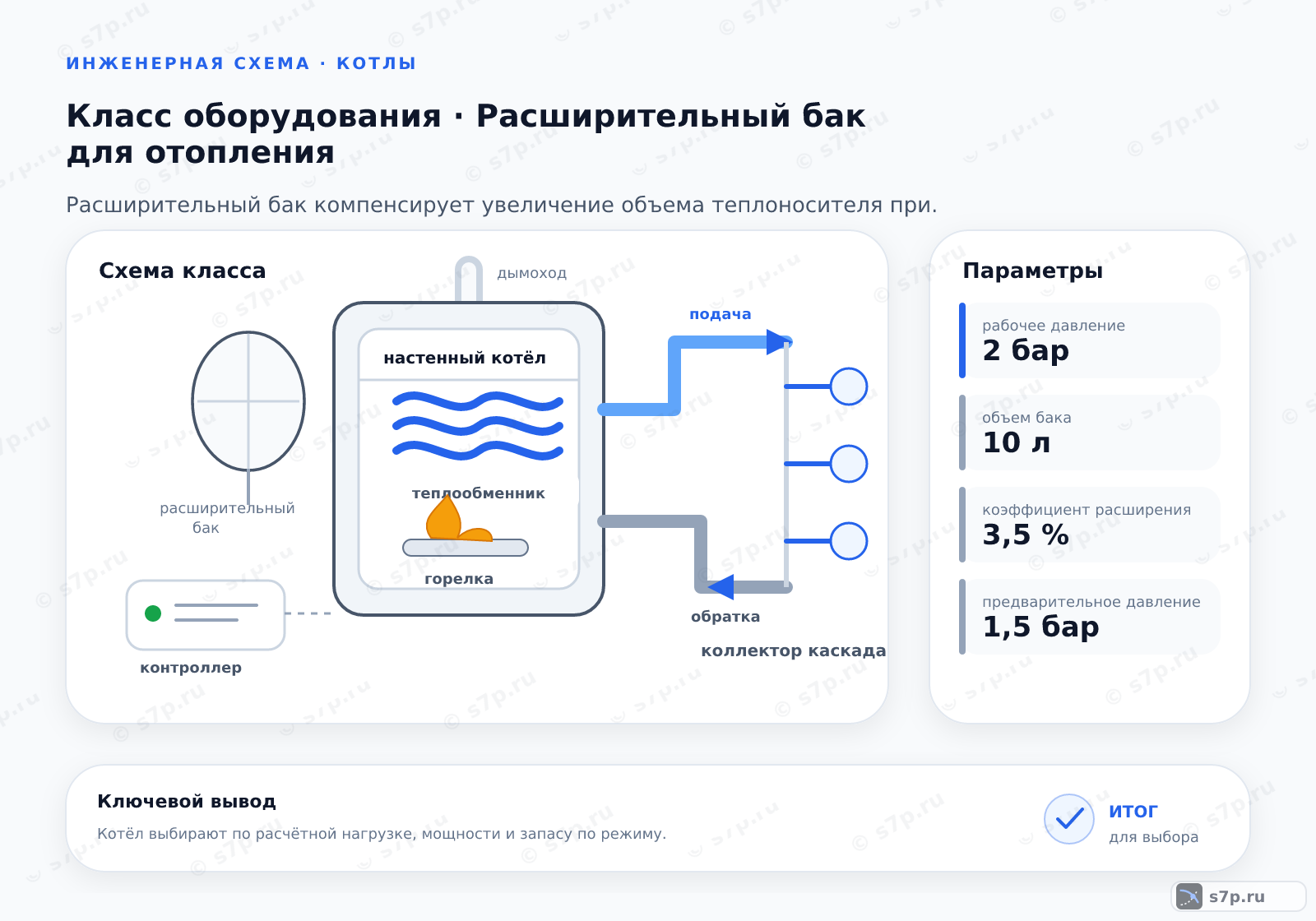

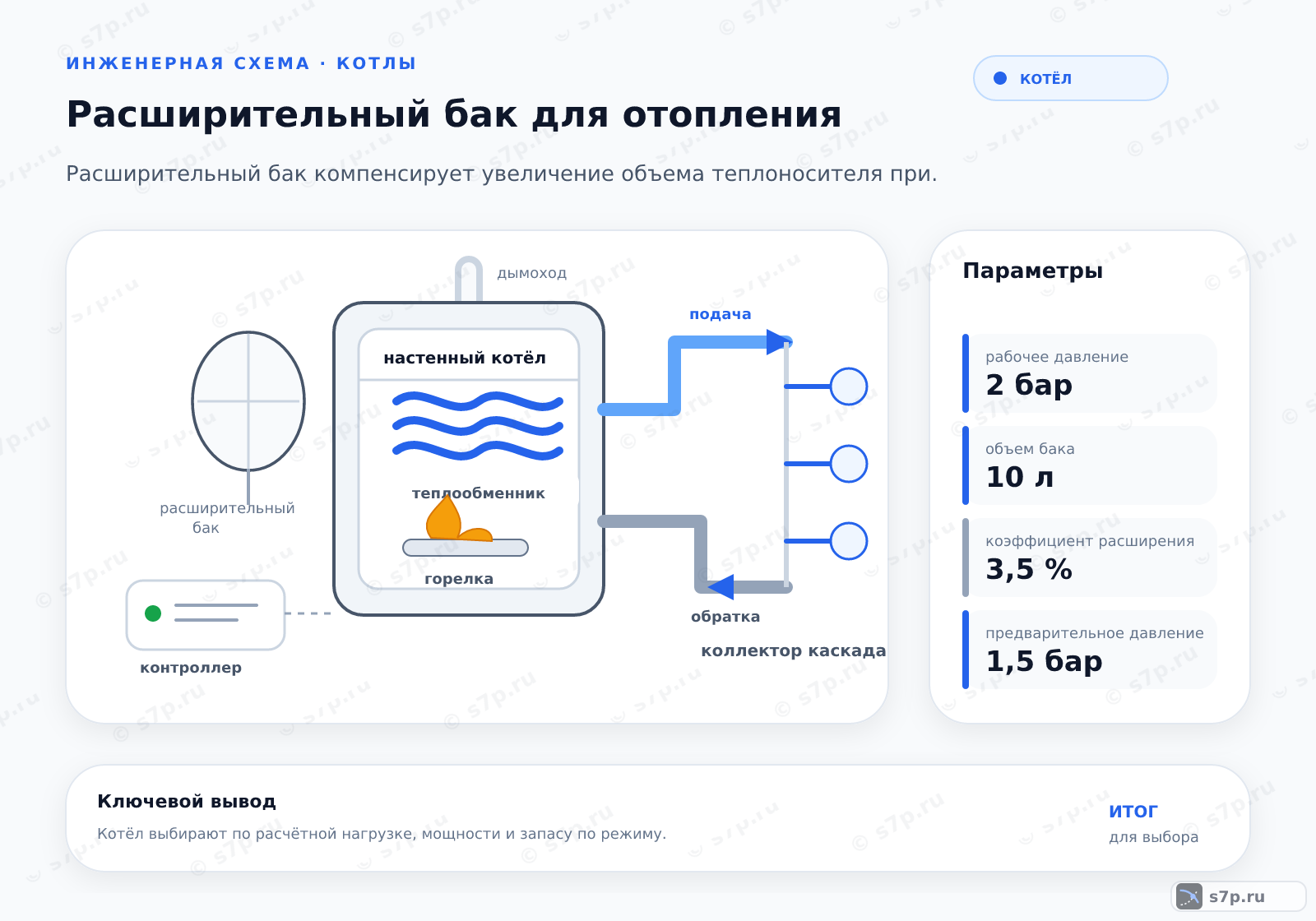

4. Схема установки бака в обратной линии отопления
Схема показывает бак как часть обратной линии отопления, а не как отдельную ёмкость для хранения теплоносителя. Место подключения выбирают по гидравлической схеме котла, оставляя доступ к ниппелю и креплению. Запорная арматура нужна для обслуживания, но во время работы не должна отделять бак от контура.
После заполнения проверяют отсутствие воздуха в соединении, герметичность резьбы и устойчивость опоры. Если бак расположен в зоне промерзания, теплоноситель может потерять подвижность и повредить систему. Поэтому место монтажа оценивают по температурным условиям, доступу и защите трубопровода.
5. Виды и разновидности
Бак со съёмной головкой позволяет обслуживать мембрану через фланец, если корпус и уплотнение пригодны для дальнейшей работы. Несъёмная головка упрощает конструкцию, но повреждение мембраны обычно означает замену изделия. Горизонтальное исполнение с ножками выбирают по опоре, габаритам и доступу к соединению.
При сравнении вариантов учитывают состав теплоносителя, рабочую температуру, давление, способ крепления и ремонтопригодность. Выбор только по объёму не показывает, выдержит ли мембрана конкретную среду. Маркировку и допустимые режимы проверяют в паспорте, а после монтажа контролируют герметичность.
| Значение | Источник |
|---|---|
| Мембранный бак с съемной головкой для легкой замены мембраны. | инженерная практика; каталог оборудования |
| Мембранный бак с несъемной головкой, более компактный, но требующий полной замены при поломке. | инженерная практика; каталог оборудования |
| Горизонтальный бак с ножками для установки на пол. | инженерная практика; каталог оборудования |
6. Частые ошибки и на что смотреть
Рабочее давление не выводят из удобства монтажа: его сопоставляют с паспортом бака, котла и защитной арматуры. Бак отопительного контура не переносят в систему горячего водоснабжения без отдельного подтверждения совместимости. При обслуживании сначала охлаждают систему и снимают водяную нагрузку с мембраны.
Потеря воздуха уменьшает способность бака принимать расширение. Если давление меняется рывком, защита срабатывает или у соединения появляется вода, проверяют ниппель, мембрану, фланец и запорный кран. После устранения причины систему заполняют постепенно, удаляют воздух и повторно осматривают контур.
Частые вопросы
Как определить требуемый объём бака без фиксированной доли?
Суммируют объём труб, радиаторов и котла, затем учитывают коэффициент расширения теплоносителя, эффективность бака, рабочую температуру и давления. Результат проверяют по паспорту и схеме конкретной системы. Фиксированная доля от объёма не заменяет расчёт, особенно при антифризе, нестандартном режиме или изменённой защитной арматуре.
Почему бак подключают к обратному трубопроводу?
Такое расположение соответствует исходной схеме и помогает связать бак с рабочим контуром перед циркуляционным насосом. Выбор нельзя делать только по удобству монтажа: проверяют температуру, давление, доступ к ниппелю и отсутствие нагрузки труб на патрубок. При иной схеме руководствуются паспортом котла и гидравлическим расчётом.
Как различить баки со съёмной и несъёмной головкой?
У съёмной головки мембрану можно обслужить через фланец, если корпус и уплотнение сохранили пригодность. Несъёмная конструкция компактнее, но при повреждении обычно меняют весь бак. Сравнение проводят по теплоносителю, давлению, температуре, габаритам, креплению и доступу к соединению, а не только по объёму изделия.
Что проверить при внезапном падении давления?
Сначала осматривают ниппель, фланец, резьбовые соединения, трубопровод и защитную арматуру. Затем на остывшей системе проверяют воздушную камеру после снятия водяной нагрузки. Если давление снова уходит, ищут повреждение мембраны или закрытый кран между баком и контуром. После ремонта удаляют воздух и контролируют нагрев.
Можно ли использовать отопительный бак в контуре горячего водоснабжения?
Не следует переносить бак между системами без подтверждения совместимости. У отопительного и санитарного контура могут различаться теплоноситель, температура, материалы мембраны, требования к гигиене и рабочая схема. Проверяют назначение изделия, паспорт, состав жидкости и защитную арматуру. Если такой режим не указан производителем, подбирают отдельное оборудование.
Что произойдёт с баком при размещении в холодной зоне?
Замерзание теплоносителя ограничивает его перемещение и может повредить мембрану, корпус или соединения. Место установки выбирают с учётом температуры, защиты труб и доступа к обслуживанию. Если контур находится в неотапливаемой зоне, проверяют допустимые условия паспорта и меры защиты, а не рассчитывают на саму мембрану.
