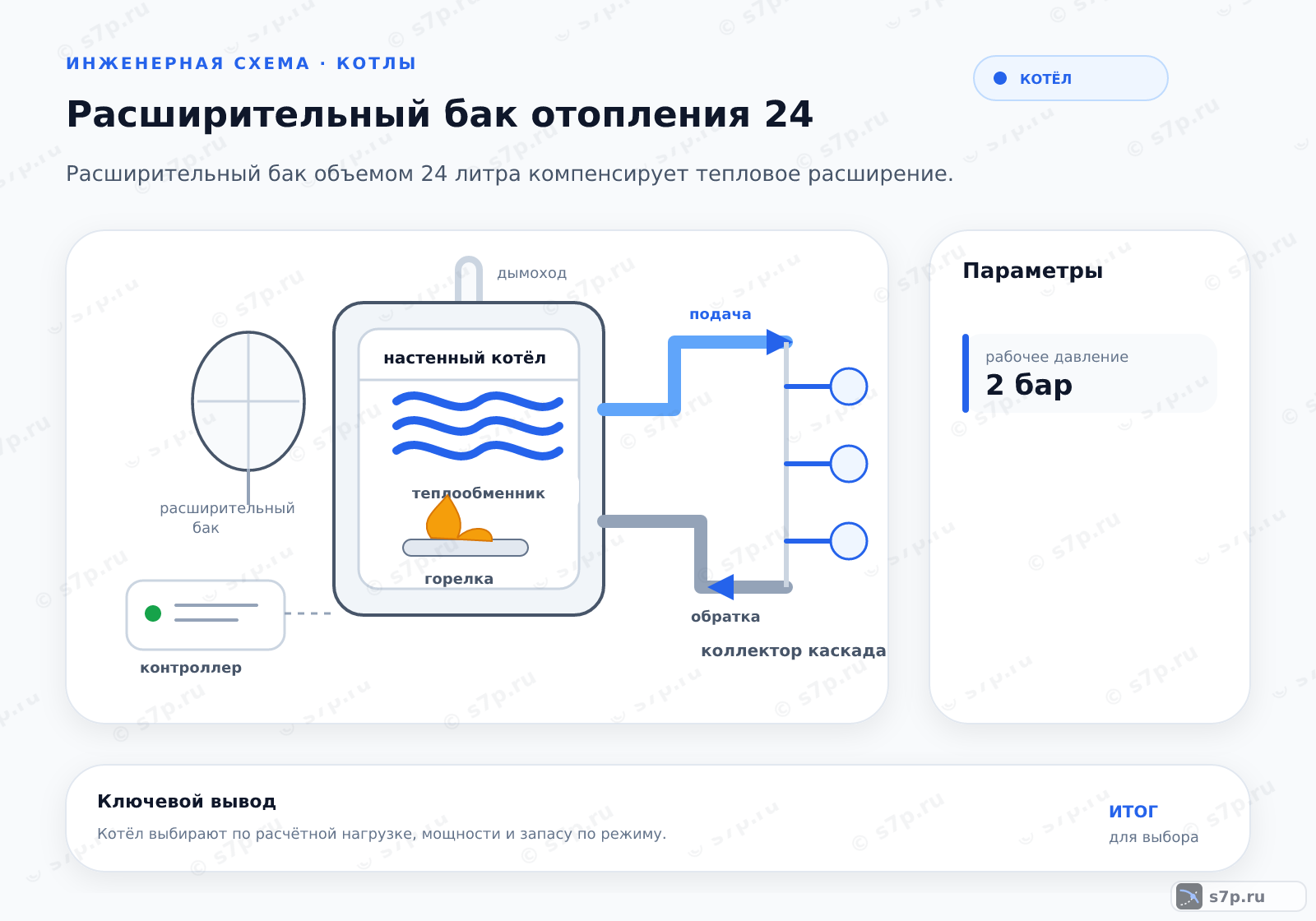

Расширительный бак объемом 24 литра компенсирует тепловое расширение воды в закрытой системе отопления мощностью до 24 кВт, поддерживая стабильное давление в пределах 1,5–2,5 бар. Гидравлический сосуд с эластичной мембраной, разделяющий камеру теплоносителя и воздушную полость, предназначенный для приема избыточного объема жидкости при термическом расширении в закрытых системах теплоснабжения. Может предотвратить срабатывание предохранительного клапана котла при нагреве теплоносителя до 80 °C.
данные обновлены 2026-10-21 ·
Расчёт для вашего объекта
Введите мощность и температурный график — расход и ориентировочный напор пересчитаются в браузере без передачи данных.
1. Назначение мембранного бака в отопительном контуре
Расширительный бак для отопительного контура принимает лишний объём теплоносителя, который появляется при нагреве. Мембрана разделяет водяную и воздушную камеры, поэтому бак не просто хранит воду, а меняет внутреннее равновесие давления. Указанный в теме объём нельзя рассматривать отдельно от состава системы и режима котла.
Перед выбором проверяют тип подключения, доступ к ниппелю, место для опоры и совместимость мембраны с теплоносителем. Бак с фиксированной перегородкой, исполнение со съёмной головкой и баллонный вариант различаются способом обслуживания. Решение сверяют с паспортом отопительного оборудования и схемой контура.
Текущая страница в тематической подборке.
Смежная тема кластера «дымоходы для котлов».
Смежная тема кластера «мощность котлов».
Смежная тема кластера «тепловой насос для отопления загородного дома».
Смежная тема кластера «мощность котлов».
Смежная тема кластера «мощность котлов».
Смежная тема кластера «горелка с пьезоподжигом».
Смежная тема кластера «мощность котлов».
Смежная тема кластера «мощность котлов».
2. Устройство и принцип работы
При нагреве теплоноситель входит в водяную камеру и деформирует мембрану, сжимая воздушную полость. При снижении температуры запас упругости возвращает мембрану, поэтому давление меняется плавнее. Для проверки контур изолируют, останавливают циркуляцию, сбрасывают воду и только затем измеряют воздух через ниппель.
После обслуживания бак подключают обратно, открывают запорную арматуру и наблюдают за герметичностью соединений. Манометр системы показывает результат только после заполнения и удаления воздуха. Полное заполнение воздушной камеры водой недопустимо для мембраны: оно указывает на потерю воздушного заряда или повреждение разделителя.
- Шаг 1Перекройте подающий и обратный краны расширительного бака, перекройте циркуляционный насос.
- Шаг 2Сбросьте давление в системе через дренажный кран до 0 бар.
- Шаг 3Отсоедините трубопровод от бака, открутите гайку крепления ниппеля воздушной камеры.
- Шаг 4Проверьте давление манометром через ниппель. При значении ниже 0,8 бар подкачайте воздух автомобильным компрессором.
- Шаг 5Подключите бак обратно, откройте запорную арматуру, проверьте герметичность соединений и показания манометра системы.
3. Ключевые параметры
В таблице собраны рабочее давление, предельная температура, гидравлическое сопротивление, допустимое отклонение объёма и масса пустого изделия. Эти параметры отвечают за разные части выбора: режим контура, нагрев материалов, влияние подключения на поток, вместимость и нагрузку при монтаже.
Показания из справочного блока не заменяют паспорт производителя. При расхождении проверяют модель, мембрану, присоединение и условия заполнения. Массу учитывают при выборе опоры, а сопротивление — при оценке работы циркуляции. Давление бака сопоставляют с настройкой системы и защитной арматуры.
| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Рабочее давление | 2 бар | бар | паспорт производителя; СНиП 41-03-03 |
| Максимальная температура | 120 °C | °C | инженерная практика; сверить по паспорту |
| Гидравлическое сопротивление | 0.02 бар | бар | расчет по формуле Пуазейля; паспорт |
| Допустимое отклонение объема | 5 % | % | ГОСТ Р 54815-2011; паспорт |
| Вес пустого бака | 2.8 кг | кг | инженерная практика; сверить по паспорту |

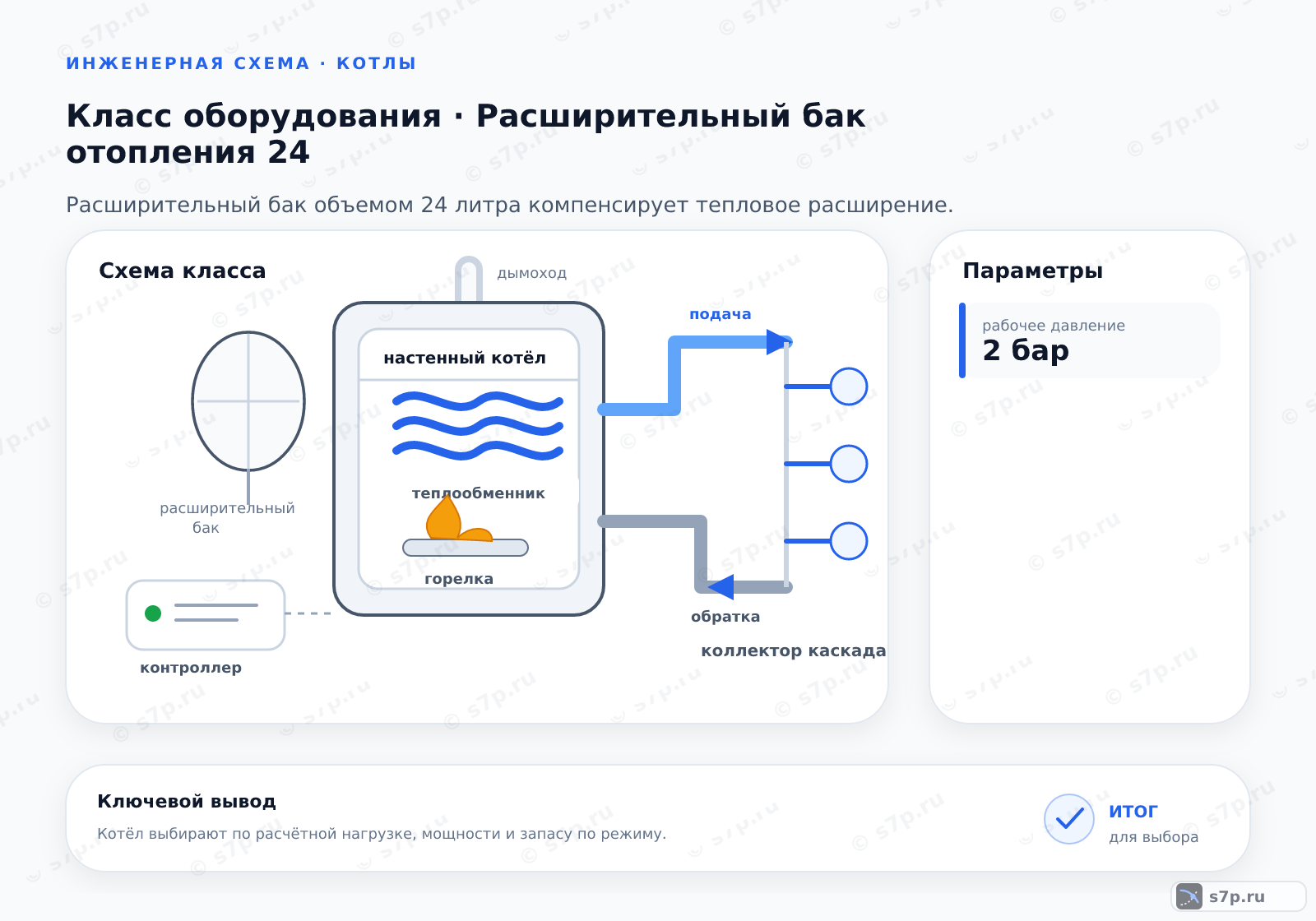

4. Схема подключения бака в отопительном контуре
На схеме бак расположен в контуре так, чтобы расширение теплоносителя передавалось мембране без лишних местных сопротивлений. Подающее и обратное подключение, запорная арматура и точка измерения должны соответствовать монтажной документации. Доступ к соединению сохраняют для проверки утечки и последующего обслуживания.
При проверке схемы отслеживают, не перекрыт ли путь к баку, не нагружен ли патрубок весом трубопровода и не попала ли воздушная пробка в соединение. После заполнения осматривают фланец, резьбу и дренаж. Изменение давления оценивают на нагреве и после остывания, а не по единственному показанию.
5. Виды и разновидности
Фиксированная перегородка отделяет камеры, но при повреждении обычно требует замены всего бака. Съёмная головка даёт доступ к мембране и уплотнению через фланец, а баллонное исполнение позволяет вынуть эластичную камеру. Для агрессивного теплоносителя оценивают материал мембраны и совместимость с составом жидкости.
Сравнивая конструкции, учитывают не только ремонтопригодность, но и способ установки, доступ к крепежу, риск коррозии и необходимость слива контура. Съёмная деталь удобна при обслуживании, однако соединение должно сохранять герметичность. Баллонный вариант проверяют по паспорту на допустимую среду и условия эксплуатации.
| Значение | Источник |
|---|---|
| Мембранный бак с фиксированной перегородкой. Камеры разделены жесткой пластиной, требует полной замены при повреждении. | инженерная практика; сверить по паспорту |
| Мембранный бак со съемной головкой. Мембрана крепится к фланцу, позволяет заменить уплотнение без слива системы. | инженерная практика; сверить по паспорту |
| Баллонный бак с грушей. Эластичная камера вынимается полностью, защищает металл от коррозии, подходит для агрессивных сред. | инженерная практика; сверить по паспорту |
6. На что влияет и зачем нужно
Расширительный бак принимает изменение объёма жидкости и тем самым уменьшает резкий рост давления в замкнутом контуре. Стабильность давления помогает сохранить рабочее состояние труб, радиаторов, соединений и защитной арматуры. Насос при этом работает в составе общей гидравлической схемы, а не получает отдельную защиту только от наличия бака.
Эффект оценивают по поведению системы при нагреве и остывании: давление не должно уходить к пределам защиты или резко падать из-за утечки. Если бак заполнен водой, потерял воздух либо отсечён краном, компенсация нарушается. Состояние мембраны проверяют вместе с герметичностью контура и настройкой оборудования.
7. Частые ошибки и на что смотреть
При обслуживании бак изолируют от контура, сбрасывают давление и проверяют воздушную камеру через ниппель. Признаки повреждения мембраны — вода в воздушной полости, утечка у фланца или быстрое возвращение давления к пределу защиты. После сборки проверяют герметичность и поведение системы при нагреве.
Обслуживание начинают после отключения циркуляции, перекрытия запорной арматуры и безопасного сброса давления. Отсоединять бак под давлением нельзя: остаток теплоносителя способен вытеснить воздух через ниппель и скрыть неисправность мембраны.
При осмотре ищут следы воды у ниппеля, фланца и резьбовых соединений, проверяют воздушную камеру и состояние опоры. Постоянный перегрев ускоряет старение эластичного материала. После сборки контур заполняют постепенно, удаляют воздух и контролируют давление при работе котла.
Частые вопросы
Достаточно ли выбрать бак только по указанному объёму?
Нет, объём сопоставляют с составом теплоносителя, температурным режимом, рабочим давлением и схемой отопления. Дополнительно проверяют сопротивление подключения, массу пустого изделия, тип мембраны и место для опоры. Значение из названия темы не подтверждает совместимость с конкретным котлом, поэтому решение сверяют с паспортом оборудования.
Как выбрать между фиксированной и сменной мембраной?
Фиксированная перегородка проще по конструкции, но её повреждение обычно приводит к замене всего бака. Съёмная головка даёт доступ к мембране и уплотнению через фланец, зато требует аккуратной сборки и проверки герметичности. Выбор зависит от места монтажа, доступности обслуживания, теплоносителя и документации производителя. Это особенно важно при ограниченном доступе к баку и регулярном обслуживании.
Почему давление растёт после включения отопления?
При нагреве теплоноситель расширяется и перемещает мембрану. Резкий рост давления указывает на потерю воздушного заряда, заполнение воздушной камеры водой, закрытую арматуру или недостаточный объём компенсации. Проверку выполняют на остывшей и разгруженной системе, затем осматривают ниппель, фланец, соединения и состояние мембраны.
Можно ли отсоединять бак без полного сброса давления?
Нет, перед отсоединением перекрывают предусмотренную арматуру, останавливают циркуляцию и безопасно сбрасывают давление. Остаток теплоносителя под давлением может вытеснить воздух через ниппель и создать опасную ситуацию. После работ бак подключают, открывают путь в контур, удаляют воздух и проверяют соединения манометром. Затем наблюдают за поведением системы при нагреве и остывании.
Что означает полное заполнение воздушной камеры водой?
Такое состояние означает потерю воздушного заряда или повреждение мембраны. Воздушная полость перестаёт работать как упругий компенсатор, поэтому давление в отопительном контуре быстрее меняется при нагреве. Простая подкачка не устраняет разрыв. Бак осматривают, проверяют фланец и ниппель, а способ ремонта выбирают по конструкции.
Какие данные проверить в паспорте перед монтажом?
Проверяют рабочее давление, допустимую температуру, устройство мембраны, тип присоединения, массу, требования к опоре и условия обслуживания. Сопротивление подключения сопоставляют с работой циркуляции, а материал мембраны — с теплоносителем. При расхождении справочных значений и паспорта применяют данные конкретной модели и её монтажной схемы.
