Расширительный бак компенсирует увеличение объема теплоносителя при нагреве, поддерживая стабильное давление в системе и защищая котел от гидроударов. Стабилизация давления предотвращает срабатывание предохранительного клапана и утечку теплоносителя. В баке жидкость сжимает воздушную камеру через мембрану.
данные обновлены 2026-10-21 ·
1. Как мембранный бак снижает нагрузку на систему
Расширительный бак для котла принимает избыточный объём теплоносителя при нагреве и возвращает его при охлаждении. Мембрана отделяет воду от воздушной камеры, поэтому давление меняется плавнее и трубопроводы получают меньшую нагрузку. Бак работает только как часть заполненного и герметичного контура.
Подбор ведут по объёму системы, температуре, коэффициенту расширения, допустимому давлению и свойствам жидкости. Для воды и антифриза проверяют совместимость мембраны и корпуса. Встроенное расположение не отменяет доступа к проверке и возможности изолировать оборудование.
Текущая страница в тематической подборке.
Смежная тема кластера «дымоходы для котлов».
Смежная тема кластера «мощность котлов».
Смежная тема кластера «тепловой насос для отопления загородного дома».
Смежная тема кластера «мощность котлов».
Смежная тема кластера «мощность котлов».
Смежная тема кластера «горелка с пьезоподжигом».
Смежная тема кластера «мощность котлов».
Смежная тема кластера «мощность котлов».
2. Устройство и принцип работы
Водяная камера соединена с отопительным контуром, а воздушная полость отделена мембраной. При расширении теплоносителя мембрана перемещается и сжимает воздух; при охлаждении накопленная энергия возвращает воду в систему. Предварительная настройка должна соответствовать статическому давлению и схеме подключения.
Обслуживание начинают с отключения котла, слива теплоносителя и проверки воздуха через ниппель. После подкачки бак подключают к обратной линии, заполняют систему и наблюдают за давлением, течами и поведением мембраны при рабочем нагреве.
- Шаг 1Отключите котел и слейте теплоноситель из системы до нулевого давления.
- Шаг 2Подключите манометр к ниппелю бака и проверьте текущее давление.
- Шаг 3Подкачайте воздух до значения, равного статическому давлению в системе минус 0,2 бар.
- Шаг 4Подсоедините бак к обратному трубопроводу через запорную арматуру.
- Шаг 5Заполните систему теплоносителем и проверьте давление при рабочей температуре.
- Шаг 6Убедитесь в отсутствии течей и стабильности давления в течение часа.
3. Ключевые параметры
В расчёте учитывают максимальное давление, температуру теплоносителя, давление воздуха и коэффициент расширения среды. Для антифриза дополнительно проверяют химическую стойкость мембраны. Значения относятся к конкретному баку и не переносятся на другой корпус без сверки с паспортом.
Рабочий диапазон сопоставляют с предохранительным клапаном, насосом, трубами и температурой котла. Важен не только объём бака: при неверном давлении воздуха водяная камера теряет полезный ход, а при повреждении мембраны регулировка не восстанавливает герметичность.
| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Максимальное давление | 10 бар | бар | инженерная практика; сверить по паспорту |
| Температура теплоносителя | 120 °C | °C | инженерная практика; сверить по паспорту |
| Давление воздуха | 1.5 бар | бар | инженерная практика; сверить по паспорту |
| Коэффициент расширения | 0.04 доля | доля | инженерная практика; сверить по паспорту |

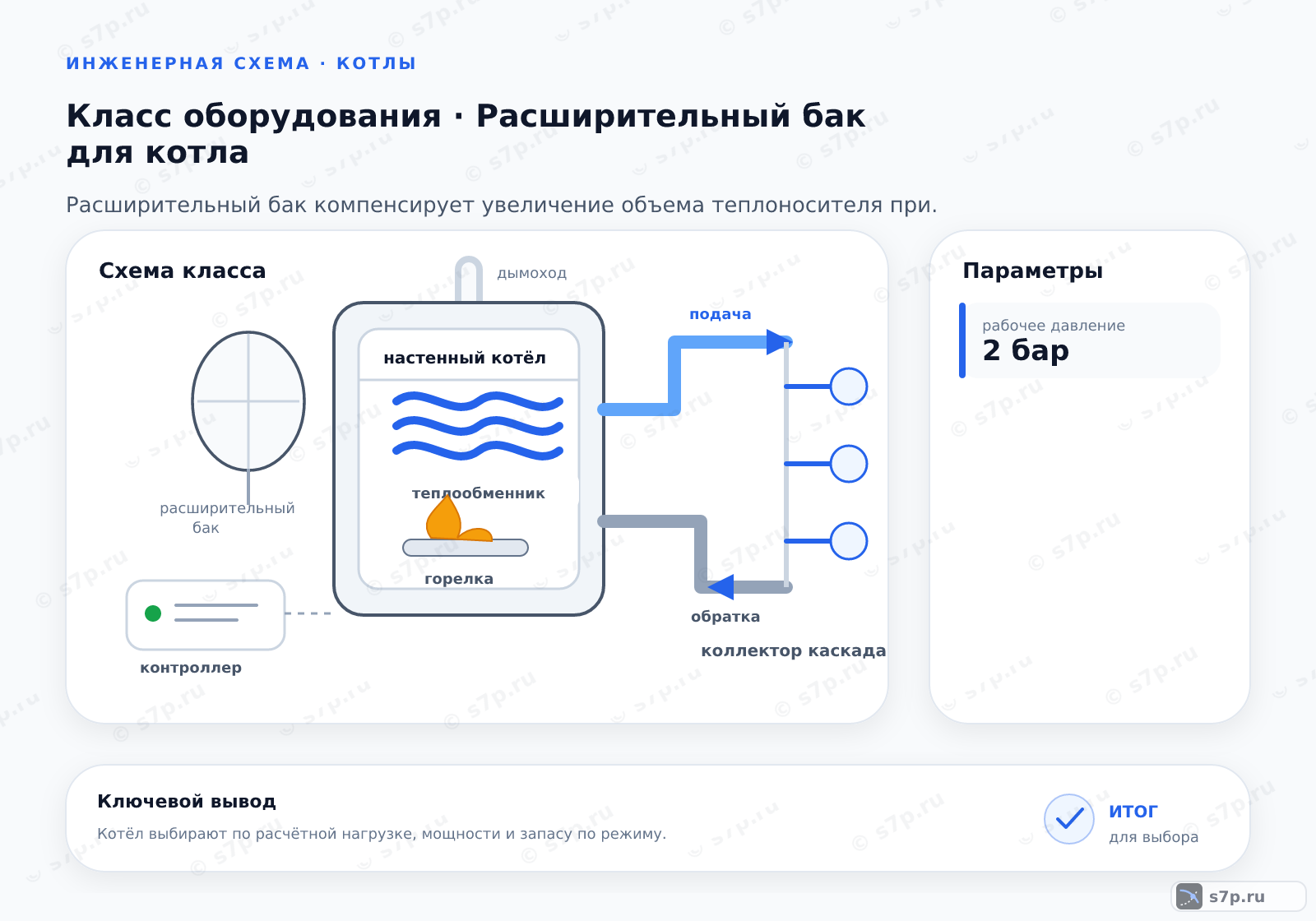

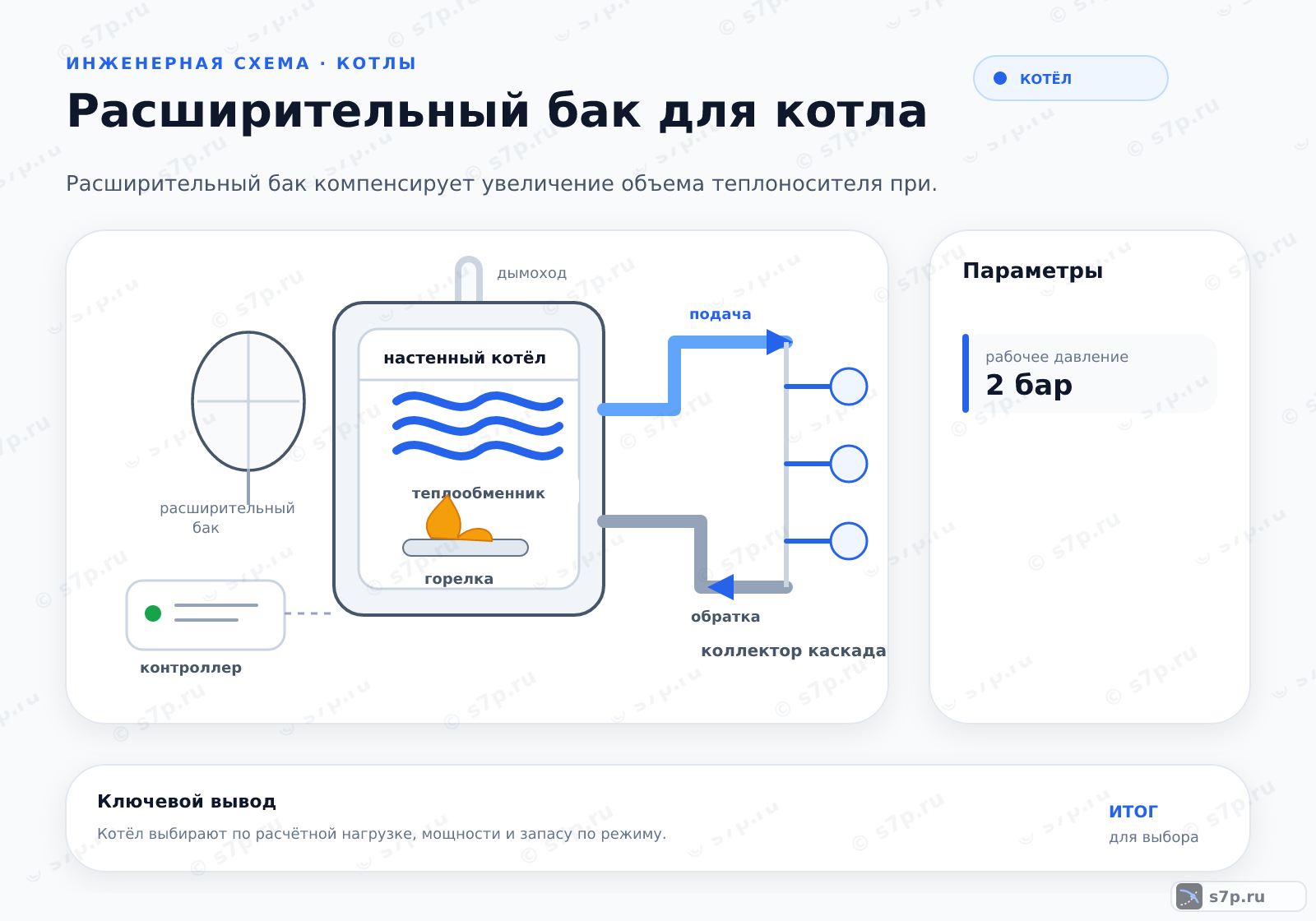

4. Схема подключения бака и защиты от давления
Бак подключают к обратному трубопроводу через запорную арматуру, чтобы мембрана воспринимала изменение давления в контуре и оставалась доступной для обслуживания. Манометр показывает состояние системы, а предохранительный клапан ограничивает давление. Расположение элементов сверяют с проектной схемой и паспортом котла.
При нагреве вода входит в бак, при охлаждении возвращается в систему. Если соединение перекрыто, в баке нет воздуха или мембрана потеряла герметичность, давление начинает быстро расти либо падать. По характеру изменения показаний отличают неисправность бака от утечки в трубопроводе.
5. Виды и разновидности
Бак с несъёмной мембраной компактен, но при повреждении обычно заменяется целиком. Баллонная конструкция допускает замену мембраны и ремонт водяной камеры. Для антифриза применяют мембрану из материала, устойчивого к химическому составу и низким температурам рабочей жидкости.
При сравнении вариантов учитывают объём контура, место монтажа, давление, температуру и сервисный доступ. Внешний бак удобен для изменения схемы и обслуживания, встроенный экономит место. В обоих случаях соединение, материал и допустимая среда должны совпадать с паспортом.
| Значение | Источник |
|---|---|
| Мембранный бак с несъемной мембраной: компактный, дешевый, но не подлежит ремонту при повреждении мембраны. | инженерная практика; сверить по паспорту |
| Бак со съемной мембраной (баллонный): дороже, но позволяет заменить мембрану, увеличивая срок службы. | инженерная практика; сверить по паспорту |
| Баки для антифриза: имеют мембрану из бутила, устойчивого к химическим реагентам и низким температурам. | инженерная практика; сверить по паспорту |
6. На что влияет и зачем нужно
Поддержание давления в баке снижает риск кавитации насоса и помогает сохранить циркуляцию при нагреве. Компенсация расширения уменьшает резкие изменения давления, поэтому трубопроводы и радиаторы работают в более предсказуемом режиме. Эффект пропадает при закрытом кране или повреждённой мембране.
Состояние узла оценивают по холодному давлению, поведению манометра при нагреве, наличию течи и звуку насоса. Если давление меняется рывком, проверяют воздух, ниппель, арматуру и предохранительный клапан до корректировки настроек котла.
7. Частые ошибки и на что смотреть
Предельное давление бака не превышают: его задаёт паспорт корпуса, а защитный клапан не заменяет правильную настройку. При росте давления проверяют заполнение, воздух, мембрану и отсутствие закрытого участка. Избыточную подкачку не устраняют при подключённой к системе водяной камере.
Падение давления после остывания может быть связано с утечкой, ниппелем, соединением или повреждением мембраны. Проверку выполняют на отключённом оборудовании с остывшим теплоносителем, затем восстанавливают заполнение и наблюдают за системой в рабочем режиме.
Частые вопросы
Как бак снижает риск гидроудара?
Мембранный бак принимает изменение объёма теплоносителя и сглаживает рост давления при нагреве. Это уменьшает резкую нагрузку на трубы, радиаторы и арматуру, но не устраняет гидравлический удар при неправильном закрытии клапана или ошибке монтажа. Проверяют объём, давление воздуха, место подключения и работу предохранительной защиты.
Как выбрать бак для воды и антифриза?
Для воды и антифриза проверяют разные требования к мембране, материалам, температуре и коэффициенту расширения. Объём выбирают по фактическому заполнению системы, а давление — по статике и ограничениям котла. Паспорт подтверждает совместимость жидкости с баком. Нельзя переносить настройки водяного контура на антифриз без нового расчёта.
Что означает изменение давления при нагреве?
Умеренное изменение связано с расширением теплоносителя, которое принимает воздушная камера. Резкий рост или падение указывает на потерю воздуха, повреждение мембраны, утечку, закрытый кран или неверное заполнение. Показания сравнивают на холодной и рабочей системе, затем проверяют ниппель, соединения, арматуру и предохранительный клапан.
Как проверить бак перед сезоном?
Проверяют маркировку, соединение с обратной линией, отсутствие течей, состояние корпуса, доступ к ниппелю и работу запорной арматуры. На остывшей системе измеряют воздух после освобождения водяной камеры от давления. После заполнения наблюдают за манометром при нагреве. Если давление быстро меняется, ищут причину до включения отопления.
Когда поможет замена мембраны?
Замена помогает, если бак со сменной мембраной потерял герметичность, а корпус, соединение и рабочие ограничения остаются исправными. Перед ремонтом исключают утечку ниппеля, неправильное давление воздуха и закрытый кран. Новую мембрану выбирают по модели и рабочей среде, затем проверяют герметичность, заполнение и поведение давления при нагреве.
Какие ошибки возникают при подключении?
Ошибками считают подключение не к тому участку, отсутствие возможности изоляции, перекрытый рабочий кран, несовместимую мембрану и нарушение доступа к ниппелю. Также проверяют направление и сечение соединения, положение манометра и согласование с предохранительным клапаном. После монтажа контролируют холодное давление, течи и реакцию бака при нагреве.
