Расширительный бак компенсирует изменение объема теплоносителя при нагреве, предотвращая срабатывание предохранительного клапана и разрыв трубопроводов. Правильный выбор объема бака предотвращает срабатывание предохранительного клапана и потерю теплоносителя.
данные обновлены 2026-10-21 ·
Расчёт для вашего объекта
Введите мощность и температурный график — расход и ориентировочный напор пересчитаются в браузере без передачи данных.
1. Зачем бак компенсирует расширение теплоносителя в котле
Расширительный бак в составе котла компенсирует изменение объёма теплоносителя и удерживает давление в допустимом диапазоне. Мембрана отделяет воду от воздушной камеры, поэтому расширение среды не передаётся напрямую на трубопроводы. Состояние бака влияет на работу предохранительного клапана и циркуляционного насоса.
Для встроенного или внешнего варианта важны объём системы, температура, давление и свойства теплоносителя. Бак подключают так, чтобы его можно было изолировать, проверить и заменить без разборки котла или длительного слива всего контура.
Текущая страница в тематической подборке.
Смежная тема кластера «дымоходы для котлов».
Смежная тема кластера «мощность котлов».
Смежная тема кластера «тепловой насос для отопления загородного дома».
Смежная тема кластера «мощность котлов».
Смежная тема кластера «мощность котлов».
Смежная тема кластера «горелка с пьезоподжигом».
Смежная тема кластера «мощность котлов».
Смежная тема кластера «мощность котлов».
2. Устройство и принцип работы
Мембрана делит бак на водяную и воздушную камеры. При нагреве вода занимает дополнительный объём и сжимает воздух, при охлаждении воздушная полость возвращает теплоноситель в систему. Эффект зависит от предварительного давления, герметичности мембраны и реального объёма контура.
Перед проверкой котёл отключают и дают системе остыть, затем изолируют бак, сливают остаток теплоносителя и измеряют воздух манометром. После корректировки бак подключают, заполняют систему и контролируют стабильность давления при работе котла.
- Шаг 1Отключите котел и дайте системе остыть до комнатной температуры.
- Шаг 2Перекройте шаровые краны, изолирующие бак от системы отопления.
- Шаг 3Откройте сливной кран бака и слейте оставшийся теплоноситель.
- Шаг 4Подсоедините автомобильный насос с манометром к ниппелю бака.
- Шаг 5Подкачайте воздух до значения, равного статическому давлению системы.
- Шаг 6Закройте сливной кран и откройте шаровые краны для заполнения.
- Шаг 7Запустите котел и проверьте давление манометром на панели.
3. Ключевые параметры
Сопоставляют температуру теплоносителя, коэффициент расширения воды, минимальное и допустимое давление бака, максимальную температуру и объём, рассчитанный для мощности котла. Эти значения описывают границы применения, а не универсальные настройки для любого отопительного контура.
Паспорт проверяют вместе со схемой котла и статическим давлением системы. Отдельно оценивают материал мембраны, возможность замены, тип соединения и доступ к ниппелю. Подбор только по объёму без проверки давления может оставить систему без рабочего запаса или вызвать частый сброс.
| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Температура теплоносителя | 90 °C | °C | инженерная практика; сверить по паспорту |
| Коэффициент расширения воды | 3.5 % | % | инженерная практика; сверить по паспорту |
| Минимальное давление бака | 1 бар | бар | инженерная практика; сверить по паспорту |
| Максимальная температура бака | 110 °C | °C | инженерная практика; сверить по паспорту |
| Допустимое давление бака | 6 бар | бар | инженерная практика; сверить по паспорту |
| Объем бака для 30 кВт | 12 л | л | инженерная практика; сверить по паспорту |

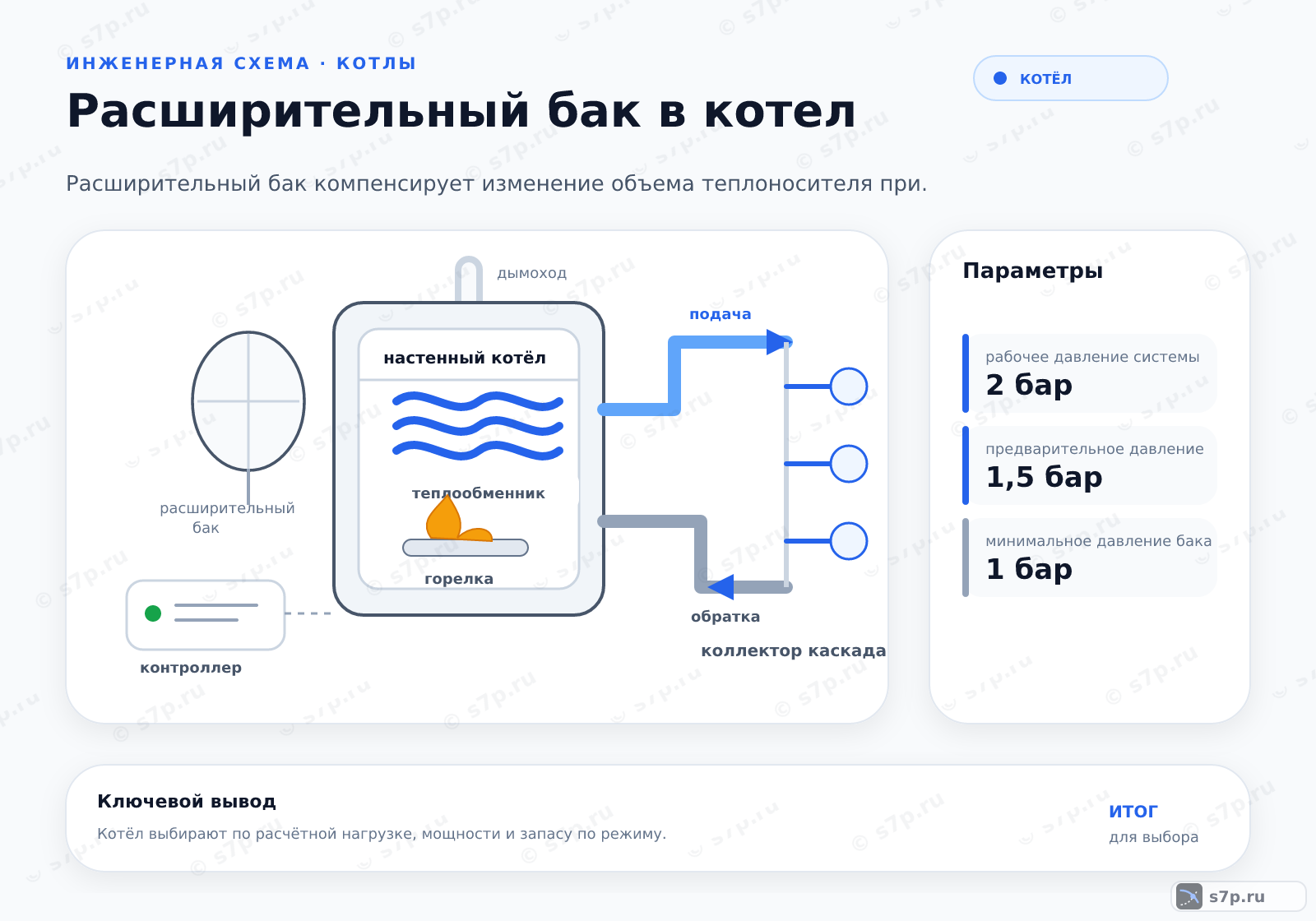

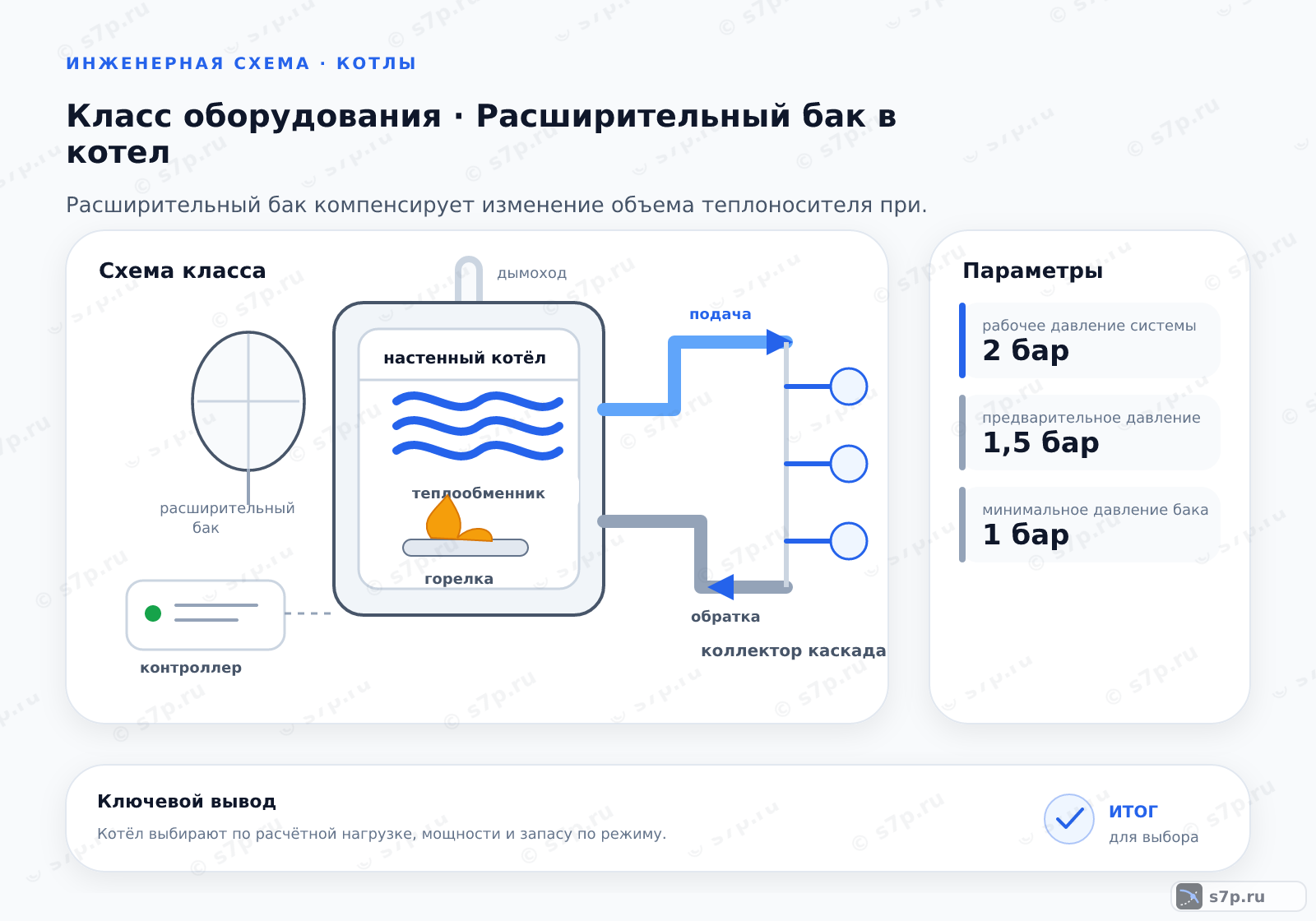

4. Схема подключения встроенного и внешнего бака
Внешний бак подключают к обратному трубопроводу через запорную арматуру, а встроенный размещается внутри корпуса котла по заводской схеме. В узле также работают манометр, предохранительный клапан и воздухоотводчик. Их положение должно позволять отделить неисправность бака от проблемы заполнения или циркуляции.
При нагреве мембрана принимает расширившуюся воду, а при охлаждении возвращает её в контур. Закрытый кран, воздух в водяной части, течь или повреждение мембраны нарушают эту связь. Давление сравнивают в холодном и рабочем состоянии после удаления воздуха из системы.
5. Виды и разновидности
Мембранный бак с фиксированной мембраной компактен, но при повреждении не предусматривает замену мембраны. Баллонная модель со сменной мембраной удобнее для ремонта. Для антифриза выбирают материал мембраны, устойчивый к конкретной жидкости, и проверяют совместимость с температурой и давлением.
Выбор между встроенным и внешним баком зависит от объёма контура, места установки и доступа к обслуживанию. Нельзя переносить настройки конкретной модели на другую: расположение ниппеля, соединение и допустимые режимы определяются паспортом.
| Значение | Источник |
|---|---|
| Мембранный бак с фиксированной мембраной: простая конструкция, низкая цена, невозможность замены мембраны. | инженерная практика; сверить по паспорту |
| Мембранный бак со сменной мембраной: высокая цена, возможность ремонта, доступ к камере теплоносителя. | инженерная практика; сверить по паспорту |
| Безмембранный бак: устаревшая конструкция, контакт воды с воздухом, риск коррозии, низкая надежность. | инженерная практика; сверить по паспорту |
6. На что влияет и зачем нужно
Корректное давление в воздушной камере помогает насосу работать без условий для кавитации и удерживает теплоноситель в контуре. При снижении воздуха бак хуже принимает расширение, а при избытке уменьшается доступный водяной объём. Поэтому показания проверяют на остывшей и изолированной системе.
Периодический контроль ниппеля, мембраны, соединений и предохранительного клапана позволяет заметить утечку до сбоя отопления. Продолжительность работы мембраны зависит от материала, температуры, давления и качества теплоносителя; осмотр проводят по паспорту котла и бака.
7. Частые ошибки и на что смотреть
Если бак нельзя изолировать, его проверка и замена требуют слива большего объёма теплоносителя и усложняют поиск неисправности. При проектировании оставляют запорную арматуру и доступ к ниппелю, но не перекрывают бак во время штатной работы системы.
Скачки давления проверяют по положению кранов, герметичности мембраны, воздуху в баке и исправности предохранительного клапана. Нельзя подкачивать воздушную камеру при полном рабочем давлении воды: сначала выполняют подготовку по схеме обслуживания и паспорту.
Частые вопросы
Как понять, что встроенный бак потерял воздух?
При потере воздуха давление в системе заметно меняется при нагреве и остывании, а предохранительный клапан может сбрасывать теплоноситель. Проверку проводят на остывшем отключённом котле: водяную часть освобождают от давления, затем измеряют воздух через ниппель. Если показания не держатся, ищут утечку или повреждение мембраны.
Почему насос шумит после заполнения?
После заполнения в насосе или трубопроводе может остаться воздух, а закрытый кран или загрязнённый фильтр ограничивает поток. Проверяют удаление воздуха, положение арматуры, направление насоса и заполнение контура. Если шум сопровождается вибрацией, перегревом или падением давления, осматривают рабочее колесо и бак, не продолжая работу всухую.
Когда нужен внешний бак вместо штатного?
Внешний бак рассматривают, когда объём отопительного контура или режим работы превышает возможности встроенного узла, а также когда нужен доступный сервис или изменение схемы. Решение подтверждают расчётом объёма, давления и температуры. Внешний бак подключают по обратной линии через подходящую арматуру и согласуют с предохранительным клапаном котла.
Как подготовить бак к проверке?
Котёл отключают, дают теплоносителю остыть и изолируют бак от системы. Водяную камеру освобождают от давления, после чего измеряют воздух через ниппель. Только в таком состоянии показания можно сопоставить с паспортом. После проверки бак подключают, заполняют контур и контролируют холодное и рабочее давление, а также отсутствие течей.
Чем отличаются фиксированная и сменная мембрана?
Фиксированная мембрана встроена в корпус и при повреждении обычно приводит к замене всего бака. Сменная мембрана допускает ремонт и облегчает обслуживание водяной камеры, но требует совместимой детали и аккуратной сборки. При сравнении учитывают среду, температуру, давление, место установки и доступ к сервису, а не только цену оборудования.
Почему нельзя подкачивать бак под давлением воды?
При подключённой водяной камере давление воды искажает показания воздушной полости и мешает оценить предварительную настройку. Подкачка в таком состоянии может скрыть утечку или создать неверный рабочий режим. Воду освобождают по схеме обслуживания, измеряют воздух, затем возвращают бак в контур и проверяют давление после заполнения.
