Расширительный бак компенсирует изменение объёма теплоносителя в закрытой системе отопления при нагреве и охлаждении. Эластичная мембрана разделяет водяную и воздушную полости, а сжатый газ смягчает изменение давления; подбор связывают с объёмом теплоносителя, температурным режимом, давлением и типом мембраны, отличая бак отопления от гидроаккумулятора ГВС.
данные обновлены 2026-10-21 ·
1. Как расширительный бак стабилизирует давление в системе
Расширительный бак принимает изменение объёма теплоносителя при нагреве и охлаждении закрытой системы. Эластичная мембрана разделяет водяную и воздушную полости: вода перемещает мембрану, а сжатый газ смягчает изменение давления. Благодаря этому предохранительная арматура не реагирует на каждое штатное изменение температуры.
Бак выбирают не по внешнему размеру котла, а по объёму теплоносителя, температурному режиму, давлению и типу мембраны. Отдельно различают бак отопления и гидроаккумулятор ГВС: назначение, материалы и допустимая среда у них не совпадают.
Текущая страница в тематической подборке.
Смежная тема кластера «дымоходы для котлов».
Смежная тема кластера «мощность котлов».
Смежная тема кластера «тепловой насос для отопления загородного дома».
Смежная тема кластера «мощность котлов».
Смежная тема кластера «мощность котлов».
Смежная тема кластера «горелка с пьезоподжигом».
Смежная тема кластера «мощность котлов».
Смежная тема кластера «мощность котлов».

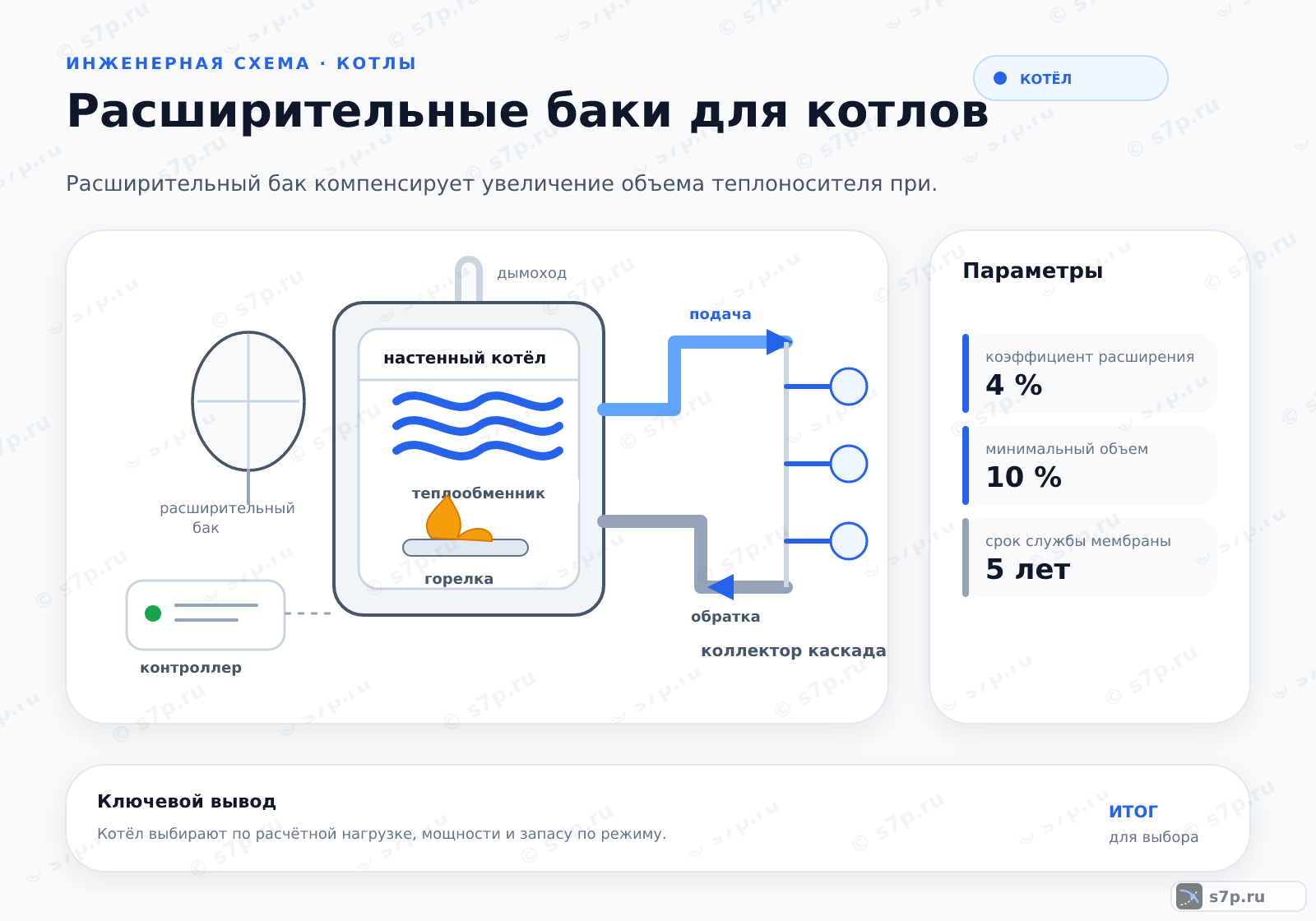

2. Устройство и принцип работы
Внутри корпуса находятся водяная камера, мембрана и воздушная полость с ниппелем. При нагреве теплоноситель входит в бак и сжимает газовую часть, а при охлаждении запас давления возвращает среду в контур. Реакция зависит от предварительной настройки и фактического объёма системы.
Проверку начинают на остывшем оборудовании: котёл отключают, давление снижают, затем измеряют воздух и осматривают соединения. После подкачки или стравливания бак подключают, открывают арматуру, заполняют систему и контролируют давление по манометру.
- Шаг 1Отключите котел и дайте системе остыть до комнатной температуры.
- Шаг 2Сбросьте рабочее давление в системе через кран спуска воды до нуля.
- Шаг 3Отсоедините бак от системы или используйте ниппель для доступа к воздушной камере.
- Шаг 4Проверьте давление воздуха манометром и при необходимости подкачайте или стравьте воздух.
- Шаг 5Подключите бак к трубопроводу и откройте запорную арматуру.
- Шаг 6Заполните систему теплоносителем и проверьте рабочее давление на манометре котла.
3. Ключевые параметры
Подбор связывает рабочее и предельное давление, температуру теплоносителя, коэффициент расширения, минимальный объём, предварительное давление и ресурс мембраны. Все параметры относятся к конкретной модели и среде. Несовпадение хотя бы отдельного ограничения может привести к частому сбросу или потере полезного объёма бака.
По паспорту уточняют допустимое давление корпуса, материал мембраны, рабочую температуру и правила проверки воздуха. Расчёт выполняют для всей системы, а не только для котла. После монтажа оценивают холодное и рабочее давление, герметичность, доступ к ниппелю и возможность изолировать бак.

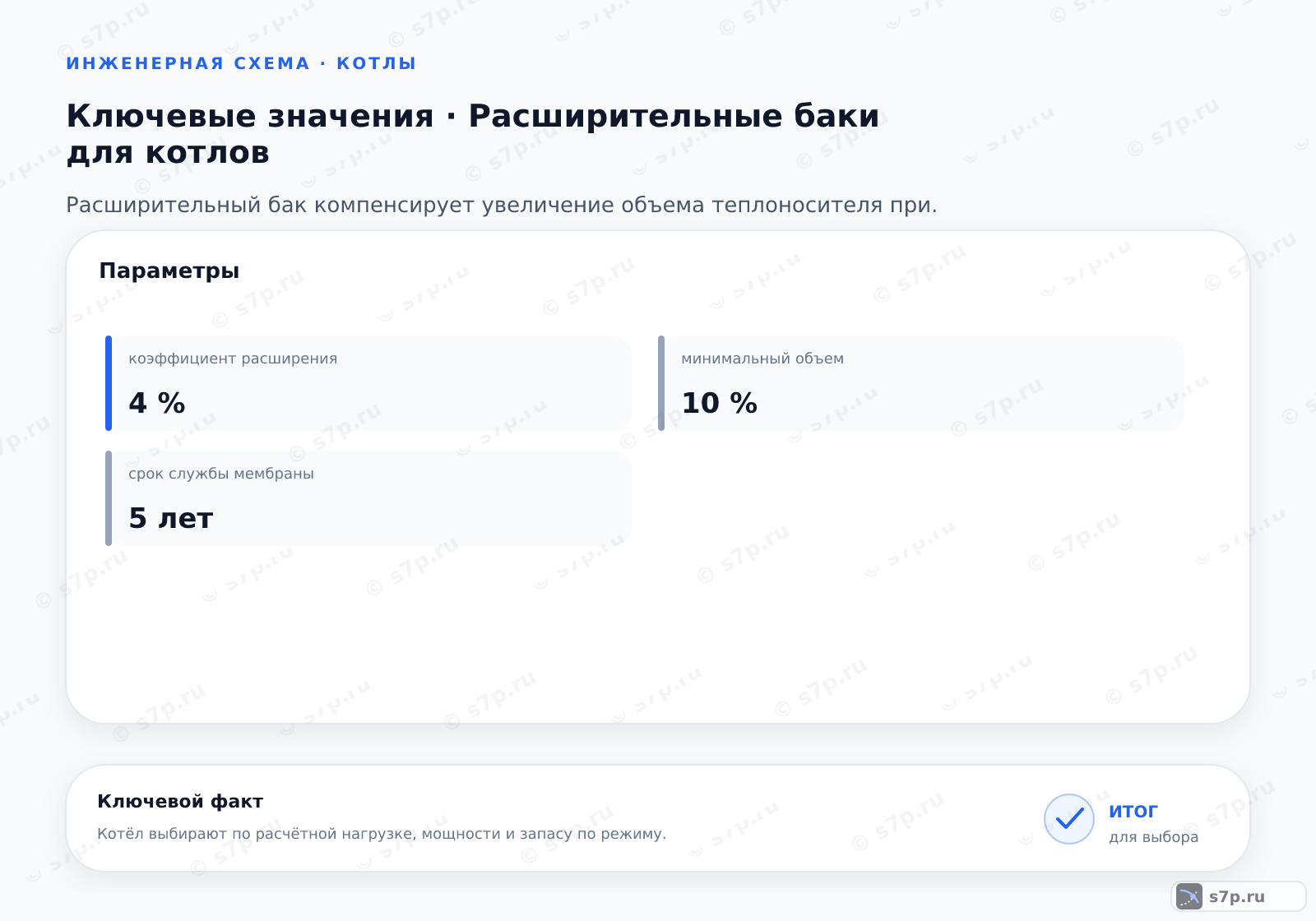

| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Рабочее давление | 2 бар | бар | инженерная практика; паспорт котла |
| Предельное давление | 3 бар | бар | инженерная практика; СНиП 41-01-2003 |
| Температура теплоносителя | 110 °C | °C | инженерная практика; паспорт бака |
| Коэффициент расширения | 4 % | % | справочник теплотехника; физика воды |
| Минимальный объем | 10 % | % | инженерная практика; методика расчета |
| Предварительное давление | 1.5 бар | бар | инженерная практика; руководство по монтажу |
| Срок службы мембраны | 5 лет | лет | инженерная практика; паспорт производителя |

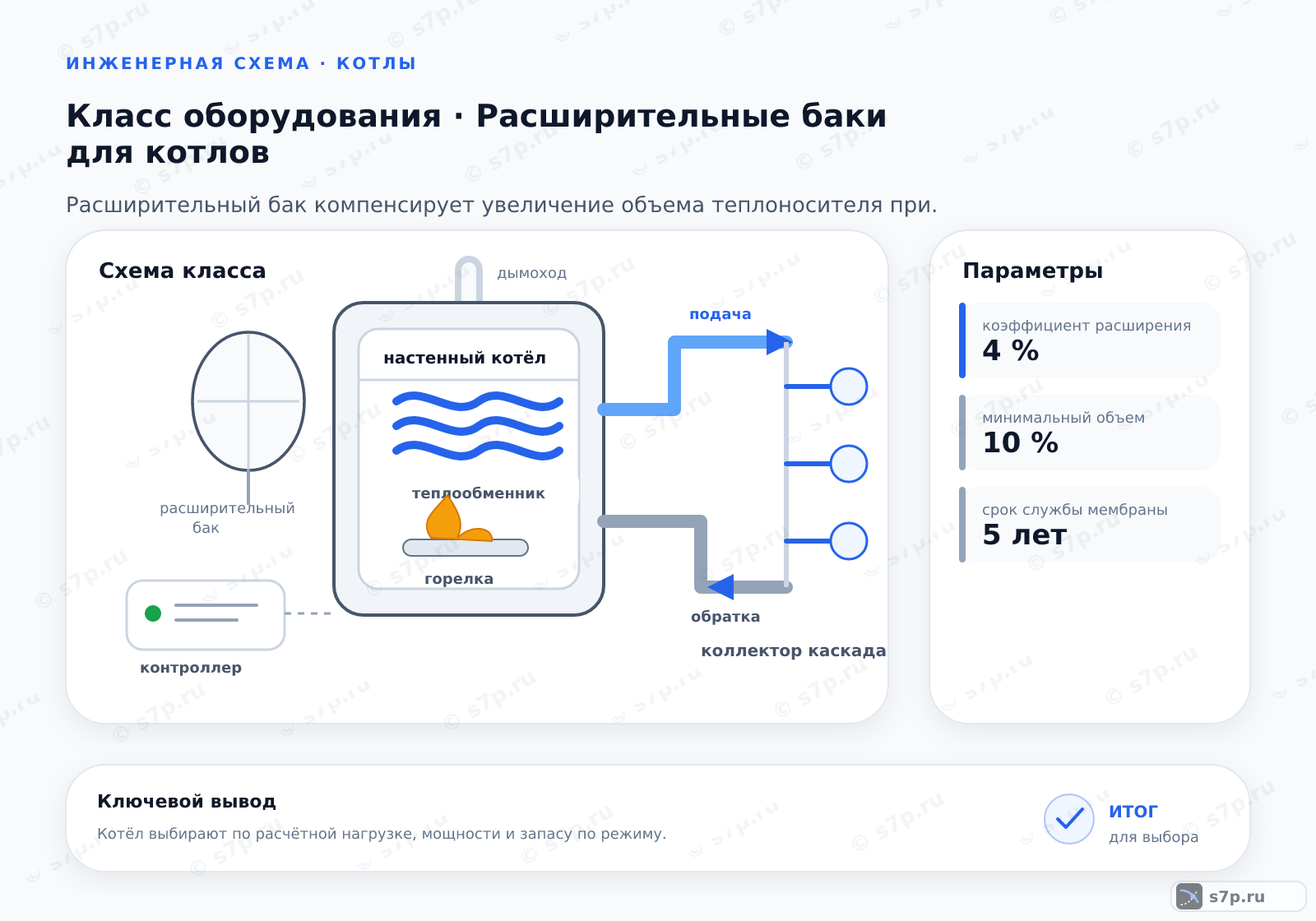

4. Схема подключения бака к обратному трубопроводу
Бак подключают к обратному трубопроводу в точке, где изменение давления передаётся мембране без лишнего сопротивления. В схеме предусматривают запорную арматуру для обслуживания, манометр для контроля и предохранительный клапан. Направление подключения и положение корпуса сверяют с документацией изготовителя.
При нагреве вода расширяется и перемещает мембрану, при охлаждении возвращается в контур. Если бак изолирован закрытым краном, повреждён или заполнен воздухом неправильно, давление начинает быстро меняться. Диагностику ведут по показаниям манометра, утечкам и состоянию арматуры.
5. Виды и разновидности
Баки с фиксированной мембраной проще по конструкции, но при её повреждении обычно требуют замены корпуса. Модели со сменной мембраной допускают ремонт и доступ к водяной полости. Устаревшая безмембранная схема контактирует с воздухом и сильнее зависит от коррозии и обслуживания.
Гидроаккумулятор для горячего водоснабжения не подменяет бак отопления: у устройств различаются назначение, мембрана и допустимые режимы. При выборе проверяют совместимость материала со средой, температуру, давление, место установки и наличие сервисного доступа.
| Значение | Источник |
|---|---|
| Мембранный бак с фиксированной мембраной | каталог оборудования; ГОСТ Р 55184-2012 |
| Мембранный бак с заменяемой мембраной | каталог оборудования; ГОСТ Р 55184-2012 |
| Резервуар с воздушной камерой (устаревший) | каталог оборудования; историческая практика |
| Гидроаккумулятор для ГВС (не для отопления) | каталог оборудования; отличие назначения |
6. Частые ошибки и на что смотреть
Бак для ГВС не устанавливают в отопительный контур без подтверждения совместимости: его мембрана и режим могут отличаться. Давление воздуха проверяют на холодной системе, а предельное давление корпуса не превышают. Подключение к обратной линии должно соответствовать схеме и допускать отключение для обслуживания.
Быстрый рост давления, срабатывание предохранительного клапана или падение показаний указывают на разрыв мембраны, потерю воздуха, закрытую арматуру либо утечку. Перед подкачкой освобождают водяную полость от давления и проверяют ниппель, соединения и паспортные ограничения.
Частые вопросы
Чем бак отопления отличается от гидроаккумулятора ГВС?
Бак отопления компенсирует расширение теплоносителя в замкнутом контуре, а гидроаккумулятор ГВС работает с водой горячего водоснабжения и имеет иное назначение. У устройств могут различаться мембрана, материалы и допустимые режимы. Перед заменой проверяют среду, температуру, давление и паспорт. Внешнее сходство корпуса не подтверждает совместимость.
Почему давление растёт после нагрева?
При нагреве вода расширяется, и бак должен принять дополнительный объём через мембрану. Рост давления указывает на потерю воздуха, повреждение мембраны, закрытую арматуру, малый объём бака или ошибку заполнения. Проверяют систему на холодном состоянии, затем осматривают ниппель, соединения, предохранительный клапан и положение кранов.
Как проверить воздушную камеру?
Котёл отключают и дают теплоносителю остыть, затем водяную часть бака освобождают от давления по схеме обслуживания. Через ниппель измеряют воздух манометром и сравнивают с паспортным режимом. После подкачки или стравливания подключают бак, заполняют систему и проверяют герметичность. Измерять воздух при полном рабочем давлении воды некорректно.
Как выбрать бак для антифриза?
Проверяют химическую совместимость мембраны и корпуса с составом антифриза, рабочую температуру, давление, объём системы и коэффициент расширения жидкости. Мембрана для воды не всегда подходит для реагентов и низких температур. После расчёта сверяют присоединение и паспорт, затем контролируют давление на холодной и рабочей системе.
Зачем ставить бак на обратную линию?
Обратная линия обычно передаёт баку изменение давления контура при более подходящей температуре и облегчает обслуживание узла. Точное место определяется схемой котла, насосом и арматурой. Важно, чтобы соединение не перекрывалось во время работы, а бак имел доступ к ниппелю, манометру и запорной части для проверки.
Какие признаки повреждения мембраны?
На повреждение мембраны указывают быстрый рост давления при нагреве, частое срабатывание предохранительного клапана, потеря воздуха после подкачки и нестабильное давление после остывания. Иногда через ниппель появляется вода. Проверяют бак на холодной системе, затем исключают утечки, закрытый кран и неисправность клапана. При подтверждённом разрыве мембрану заменяют или меняют бак.
