Газовая горелка обеспечивает стабильное горение за счет точного дозирования газа и воздуха, формируя безопасное и эффективное тепловое поле. Очистка форсунок может повысить КПД на 2–3%. Отключить подачу газа и электроэнергии.
данные обновлены 2026-10-21 ·

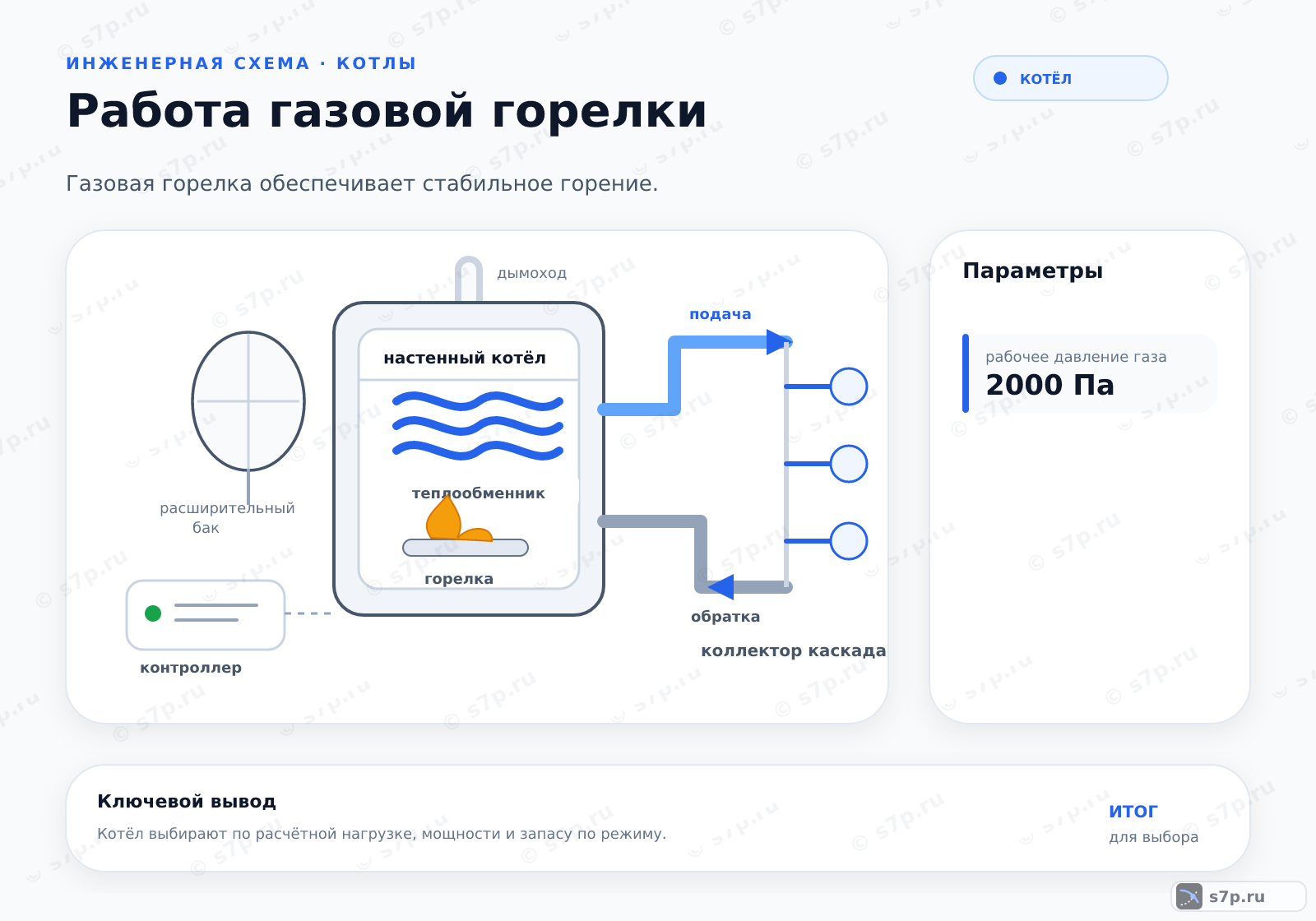

1. Как газовая горелка формирует пламя и передаёт тепло
Газовая горелка смешивает топливо с воздухом, формирует пламя и передаёт тепло поверхностям котла. На устойчивость горения влияют давление газа, состояние форсунок, подача воздуха и отвод дымовых газов. Поэтому горелочный блок оценивают как часть камеры сгорания и газового тракта.
При исправной настройке пламя не срывается, а теплообменник получает расчётный тепловой поток. Изменение звука, цвета пламени или состава дымовых газов указывает на необходимость проверить форсунки, воздух, герметичность и работу автоматики по паспорту оборудования.
Текущая страница в тематической подборке.
Смежная тема кластера «дымоходы для котлов».
Смежная тема кластера «мощность котлов».
Смежная тема кластера «тепловой насос для отопления загородного дома».
Смежная тема кластера «мощность котлов».
Смежная тема кластера «мощность котлов».
Смежная тема кластера «горелка с пьезоподжигом».
Смежная тема кластера «мощность котлов».
Смежная тема кластера «мощность котлов».
2. Устройство и принцип работы
Газ проходит через запорную и регулирующую арматуру к форсунке, где смешивается с воздухом и воспламеняется от системы розжига. Датчики и автоматика контролируют наличие пламени, а продукты сгорания уходят через дымовой тракт. Каждый элемент влияет на следующий, поэтому настройка отдельного клапана не заменяет проверку всей цепочки.
При обслуживании перекрывают подачу газа и питание, открывают доступ к горелочному блоку, осматривают форсунки и очищают каналы неметаллическим инструментом. После сборки проверяют герметичность, запускают котёл и оценивают дымовые газы. Работы с газовой арматурой выполняют по паспорту и с необходимым допуском.
- Шаг 1Отключить подачу газа и электроэнергии.
- Шаг 2Снять защитный кожух и доступ к горелочному блоку.
- Шаг 3Демонтировать горелку и осмотреть форсунки.
- Шаг 4Очистить каналы и отверстия неметаллическим инструментом.
- Шаг 5Установить горелку на место и проверить герметичность.
- Шаг 6Запустить котел и проанализировать состав дымовых газов.

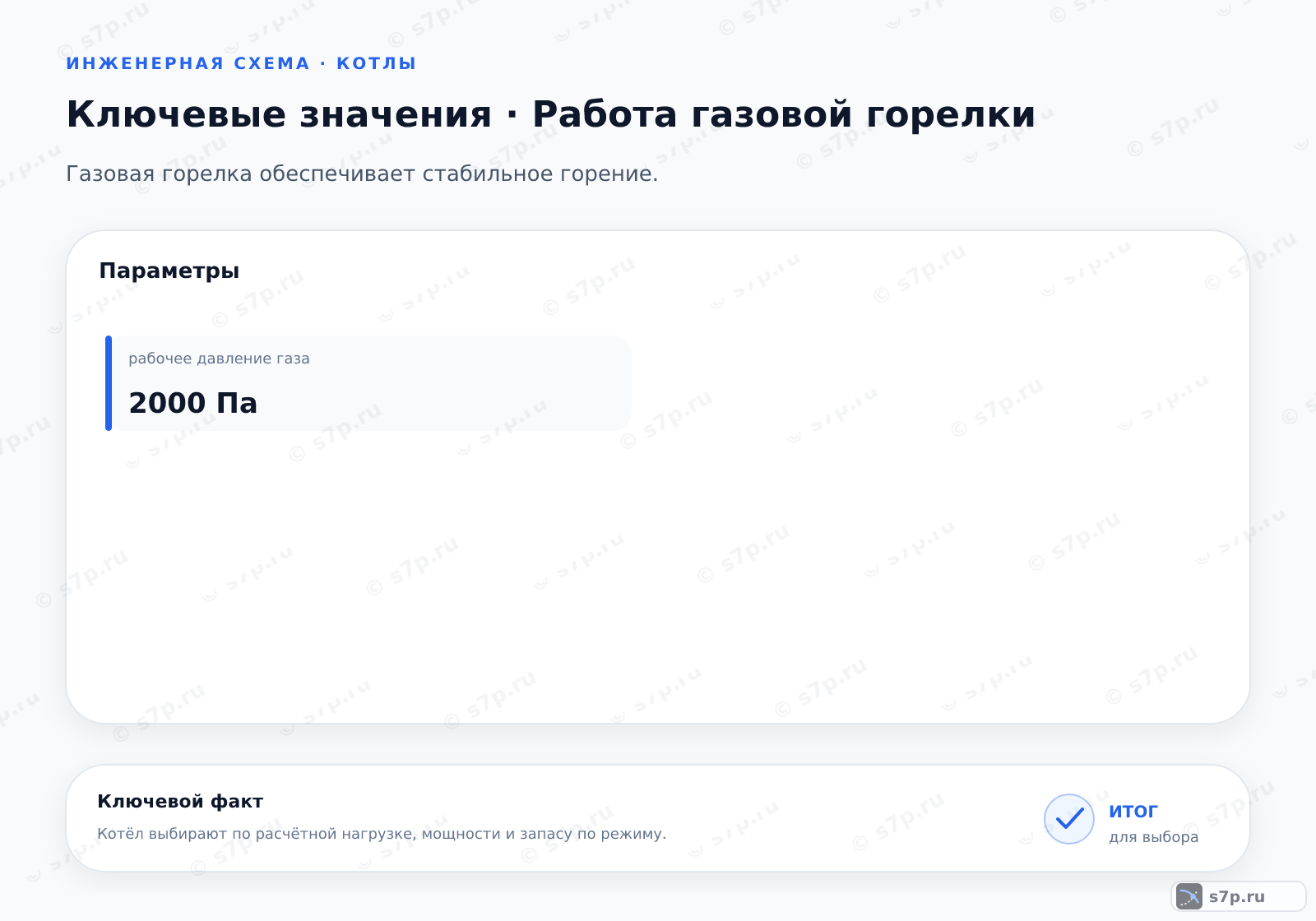

3. Ключевые параметры
Для оценки режима сопоставляют входное давление газа, коэффициент избытка воздуха, температуру дымовых газов, содержание углекислого газа и зазор электрода розжига. Эти параметры описывают подачу топлива, состав смеси, качество воспламенения и результат сгорания, поэтому их нельзя рассматривать разрозненно.
Измерения сравнивают с паспортом горелки и применимой рабочей документацией. Отклонение давления проверяют в газовом тракте, избыток воздуха — по настройке вентилятора или каналов, а состав дымовых газов — после выхода котла на устойчивый режим. Изменение отдельного значения требует повторной проверки остальных.
| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Давление газа на входе | 1.5 кПа | кПа | инженерная практика; сверить по паспорту |
| Коэффициент избытка воздуха | 1.1 безразм. | безразм. | СП 42-106-2003 |
| Температура дымовых газов | 110 °C | °C | инженерная практика; сверить по паспорту |
| Содержание CO2 в газах | 11.5 % | % | СП 42-106-2003 |
| Зазор электрода розжига | 3 мм | мм | инженерная практика; сверить по паспорту |

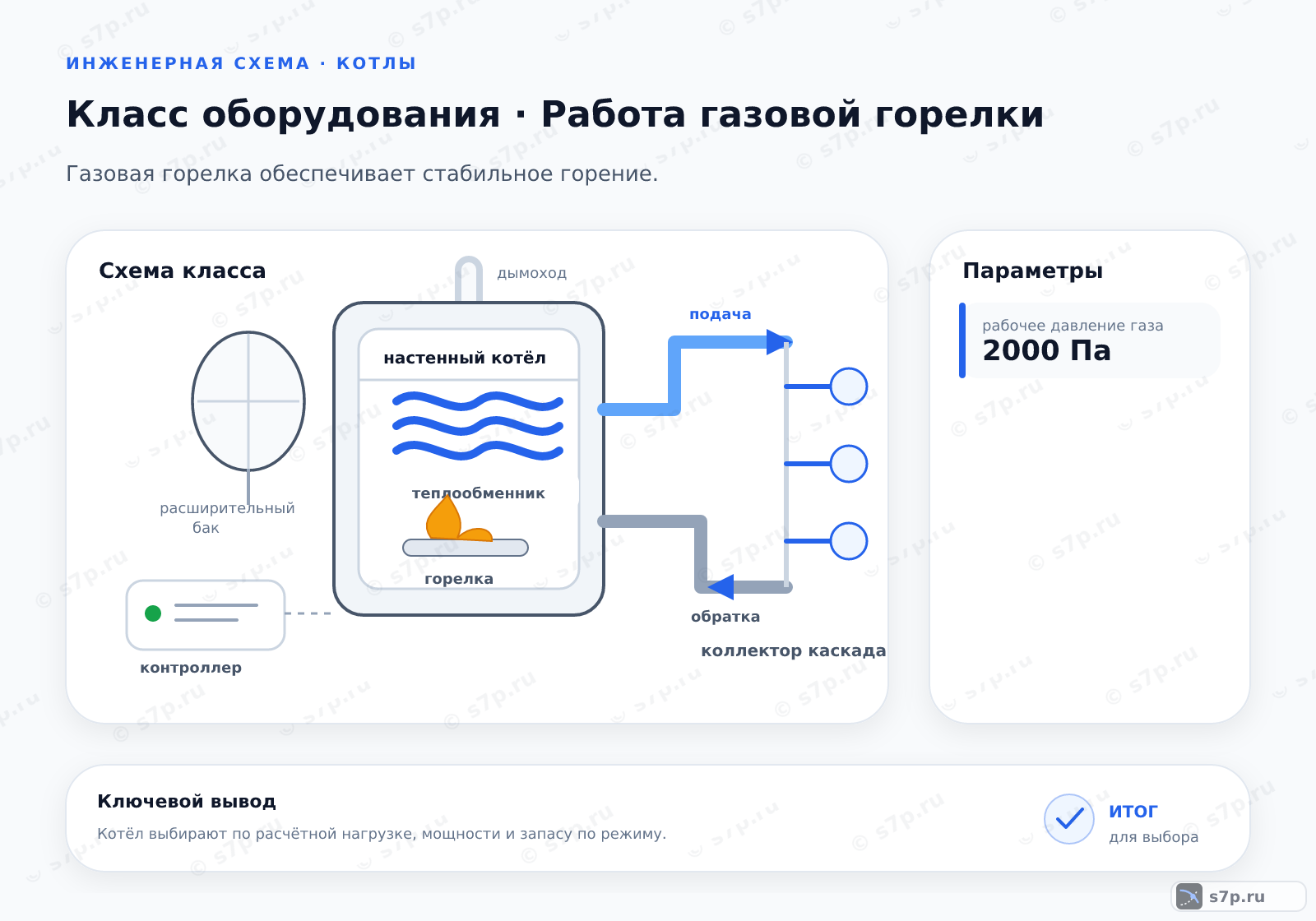

4. Схема подачи газа, воздуха и отвода продуктов сгорания
В схеме газ поступает через клапан, форсунку, воздуховод и устройство розжига к камере сгорания и дымовому тракту. Воздух может поступать естественно или нагнетаться вентилятором. Герметичность газовой части и свободный отвод продуктов сгорания проверяют до оценки качества пламени.
Рабочая точка меняется при загрязнении форсунки, недостатке воздуха, нарушении тяги или изменении давления на входе. По показаниям приборов и внешнему виду пламени отделяют проблему подачи топлива от неисправности розжига и отвода газов. Настройку выполняют после устранения механических ограничений.
5. Виды и разновидности
Атмосферная горелка получает воздух естественным подсосом, наддувная использует вентилятор, а бесфакельная формирует горение в объёме камеры. Варианты отличаются способом образования смеси, требованиями к автоматике и реакцией на сопротивление воздушного и дымового трактов.
При сравнении учитывают тип камеры, доступный воздух, способ отвода газов, диапазон регулирования и обслуживание форсунок. Наддувная схема допускает управление подачей воздуха вентилятором, но добавляет элементы контроля. Атмосферная зависит от состояния каналов и тяги, а бесфакельная требует согласования с камерой котла.
| Значение | Источник |
|---|---|
| Атмосферная горелка: воздух засасывается естественным путем. | ГОСТ 8520-2013 |
| Наддувная горелка: воздух нагнетается вентилятором. | ГОСТ 8520-2013 |
| Бесфакельная горелка: горение в объеме камеры. | ГОСТ 8520-2013 |
6. На что влияет и зачем нужно
Регулировка воздуха меняет состав смеси и влияет на образование оксидов азота, устойчивость пламени и температуру отходящих газов. Недостаток воздуха ухудшает сгорание, а избыток уносит тепло с дымовыми газами. Режим проверяют измерениями, а не только по цвету факела.
Конденсационный теплообменник использует тепло конденсации водяного пара в отходящих газах, поэтому его результат зависит от температуры обратного потока и состояния поверхностей. Сочетание горелки и теплообменника оценивают по рабочей схеме котла, а регулировку клапанов оставляют специалисту.
7. Частые ошибки и на что смотреть
Герметичность газовых соединений проверяют способом, предусмотренным рабочей документацией; открытый огонь для такой проверки не применяют. Самовольное изменение настроек клапанов нарушает соотношение газа и воздуха и может изменить состав дымовых газов. Перед поиском причины фиксируют исходное состояние и перекрывают подачу.
Загрязнённая форсунка, повреждение электрода, подсос воздуха или нарушенная тяга дают сходные признаки нестабильного пламени. Сначала осматривают доступные элементы и измеряют режим, затем обращаются к специалисту с допуском. Повторный запуск допустим только после проверки герметичности и защит автоматики.
Частые вопросы
Как понять, что горелке не хватает воздуха?
Недостаток воздуха проявляется нестабильным пламенем, отложениями сажи и изменением состава дымовых газов. Причиной может быть загрязнённый канал, неисправность вентилятора, нарушенная тяга или неверная регулировка. Проверяют форсунку, воздушный тракт, дымоход и измерения газоанализатора. Клапан не изменяют наугад: сначала устраняют механическое ограничение и сверяют режим с паспортом горелки.
Чем атмосферная горелка отличается от наддувной?
Атмосферная горелка подсасывает воздух естественным образом, а наддувная подаёт его вентилятором. Поэтому наддувная схема сильнее зависит от работы вентилятора и автоматики, но позволяет управлять воздушным потоком. Атмосферная чувствительнее к состоянию каналов и тяге. Для сравнения проверяют камеру сгорания, дымовой тракт, давление газа и совместимость с котлом.
Что проверяют при нестабильном розжиге?
Осматривают электрод розжига, его изоляцию и положение, затем проверяют форсунку, давление газа, подачу воздуха и датчик пламени. Загрязнение или неверное направление смеси может дать задержку воспламенения, а слабая тяга — срыв факела. После очистки проверяют герметичность соединений и состав дымовых газов. Настройку выполняют по паспорту и с допуском.
Можно ли самостоятельно менять настройку газового клапана?
Самостоятельная регулировка клапана опасна: она меняет подачу газа и соотношение смеси, а внешнее пламя не показывает полный состав дымовых газов. Настройку выполняет специалист с допуском, газоанализатором и паспортными данными. До работы фиксируют исходный режим, проверяют герметичность и состояние форсунки. После изменения повторно контролируют пламя, дымовые газы и защитную автоматику.
Какие показатели снимают после очистки форсунки?
После очистки проверяют давление газа на входе, коэффициент избытка воздуха, температуру дымовых газов, содержание углекислого газа и состояние электрода. Показания снимают после выхода котла на устойчивый режим и сравнивают с паспортом. Если состав газов изменился, ищут причину в воздухе, тяге, форсунке или клапане, а не ограничиваются визуальным осмотром.
Как проверяют герметичность газовых соединений?
Используют способ, предусмотренный рабочей документацией и правилами обслуживания газового оборудования. Открытый огонь для поиска утечки не применяют. Перед проверкой перекрывают подачу при необходимости, осматривают резьбы, прокладки и шланг, затем контролируют соединения подходящим прибором или разрешённым составом. При запахе газа помещение проветривают, подачу перекрывают и вызывают специалиста.
