Циркуляционный насос обеспечивает принудительную циркуляцию теплоносителя в закрытой системе отопления, компенсируя гидравлическое сопротивление трубопроводов и радиаторов для поддержания заданного температурного режима. Правильный выбор напора обеспечивает равномерный нагрев всех радиаторов в системе.
данные обновлены 2026-10-21 ·
1. Назначение насоса и условия циркуляции теплоносителя
Насос перемещает теплоноситель по замкнутому контуру и создаёт перепад давления, за счёт которого среда проходит через трубы, радиаторы, арматуру и теплообменные участки. Он не заменяет расчёт трубопроводов: производительность связана с сопротивлением сети и меняется при закрытии клапанов, загрязнении фильтра или появлении воздуха.
Рабочий узел рассматривают вместе с котлом, трубопроводами, запорной арматурой и точками удаления воздуха. При исправной обвязке поток распределяется по контуру предсказуемо, а температура радиаторов зависит от фактического расхода, состояния системы и выбранного режима насоса.
Текущая страница в тематической подборке.
Смежная тема кластера «дымоходы для котлов».
Смежная тема кластера «мощность котлов».
Смежная тема кластера «тепловой насос для отопления загородного дома».
Смежная тема кластера «мощность котлов».
Смежная тема кластера «мощность котлов».
Смежная тема кластера «горелка с пьезоподжигом».
Смежная тема кластера «мощность котлов».
Смежная тема кластера «мощность котлов».
2. Устройство и принцип работы

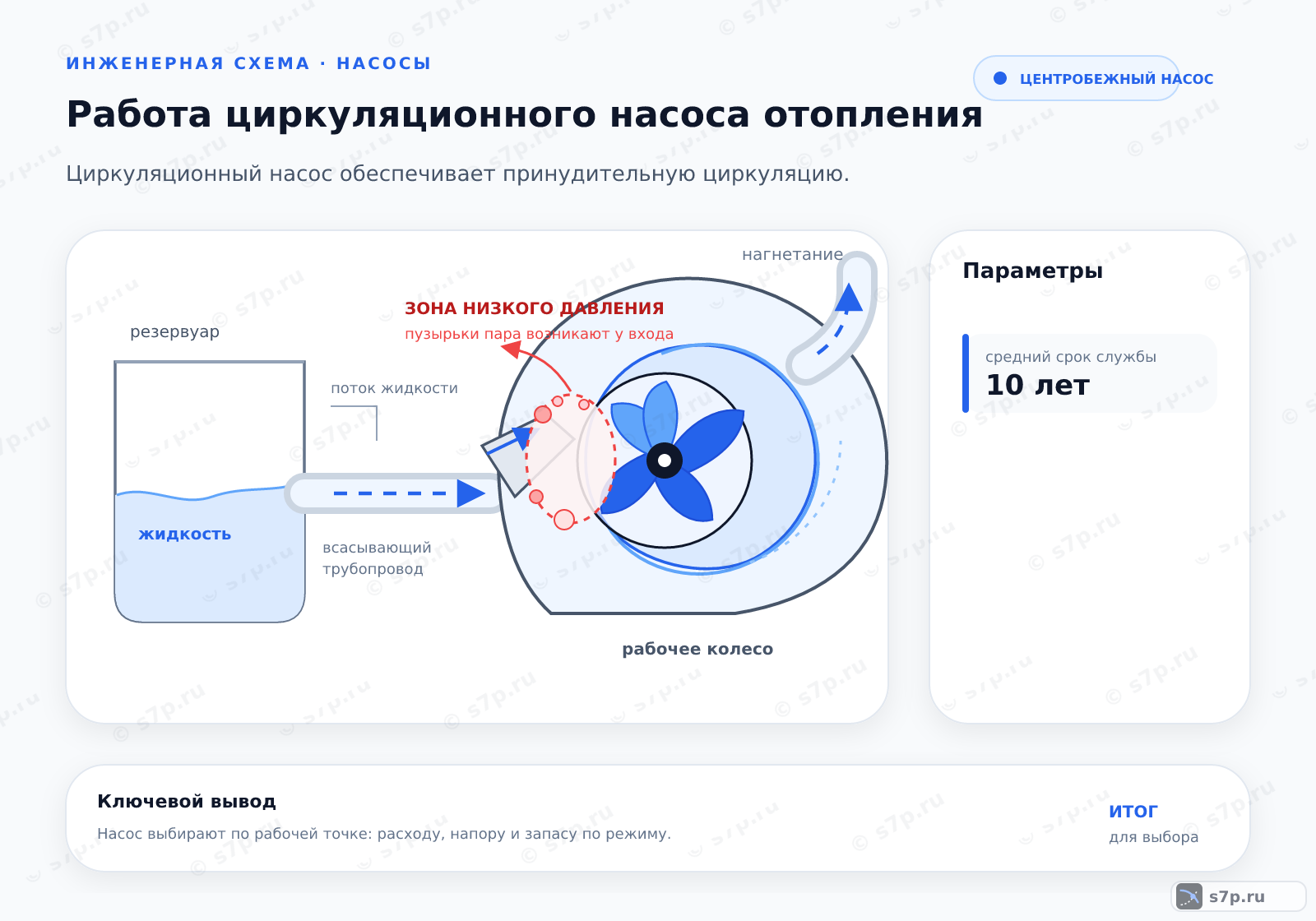

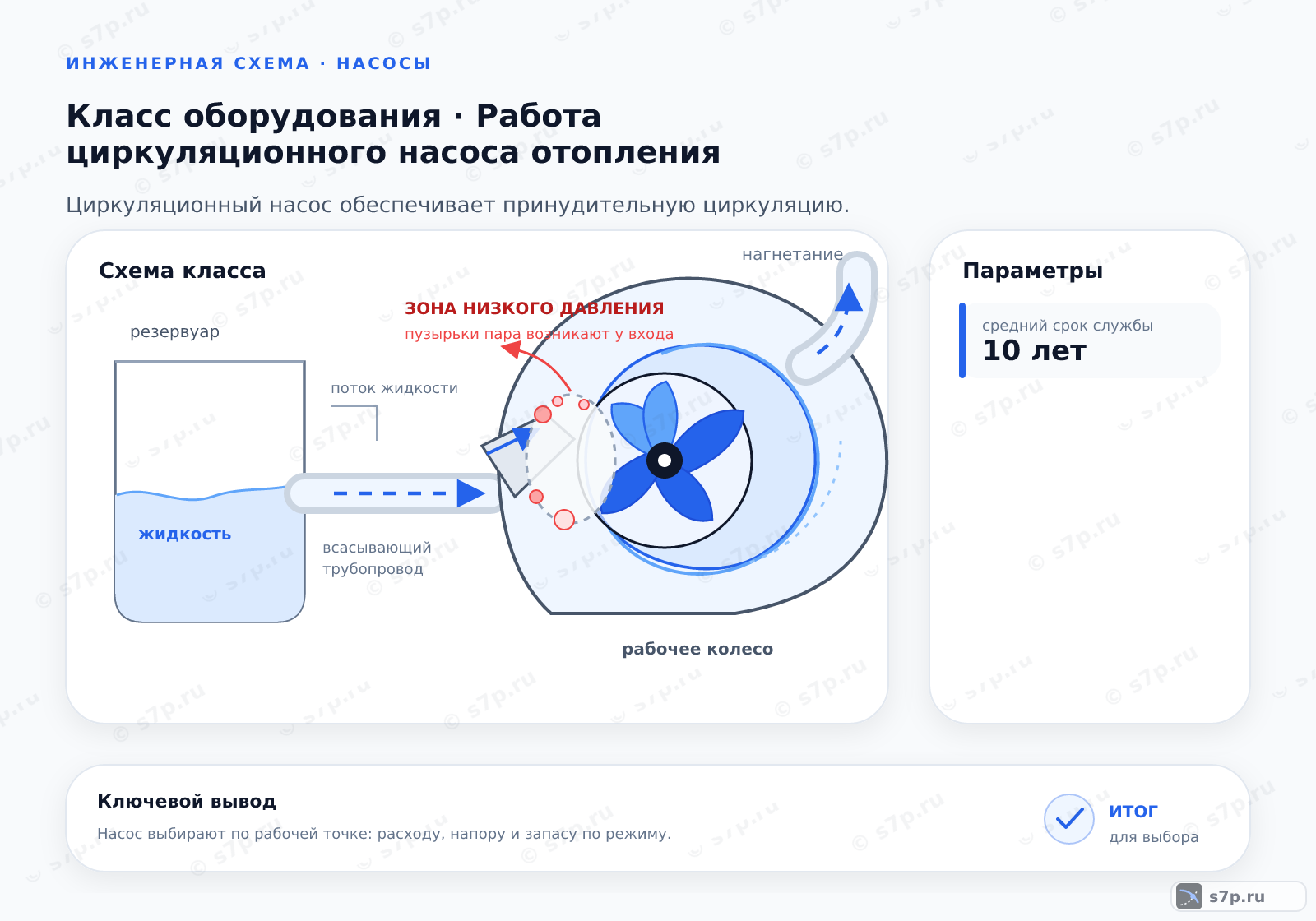

Электродвигатель вращает ротор и рабочее колесо, а корпус направляет поток через входной и выходной патрубки. У насоса с мокрым ротором теплоноситель участвует в охлаждении ротора; у конструкции с сухим ротором двигатель отделён от среды. Такое различие влияет на шум, обслуживание и требования к монтажу.
Перед запуском проверяют заполнение контура, удаление воздуха, направление движения и свободное открытие арматуры. При снятии или очистке насоса перекрывают участки, сбрасывают давление, осматривают рабочую камеру, затем восстанавливают заполнение и контролируют отсутствие вибрации и протечек.
- Шаг 1Отключите электропитание насоса и перекройте краны на подающем и обратном трубопроводах.
- Шаг 2Сбросьте давление в системе через дренажный клапан или кран Маевского.
- Шаг 3Открутите крепежные гайки на фланцах насоса и аккуратно снимите его с трубопровода.
- Шаг 4Очистите рабочую камеру от грязи и отложений, проверьте состояние крыльчатки и подшипников.
- Шаг 5Установите насос обратно, соблюдая направление потока, указанное на корпусе.
- Шаг 6Откройте краны, заполните систему водой и стравьте воздух через воздушный клапан.
- Шаг 7Включите электропитание и проверьте работу насоса на отсутствие вибрации и протечек.
3. Ключевые параметры
Подбор связывает расход теплоносителя, напор, сопротивление сети, температуру среды, допустимое давление и электрическую мощность. Присоединительный размер помогает согласовать корпус с трубопроводом, но не показывает, попадёт ли насос в рабочую точку. Её сопоставляют с характеристикой насоса и расчётным режимом контура.
По паспорту отдельно сверяют допустимую температуру, давление, материал уплотнений и условия питания. Для обслуживания оставляют доступ к фильтру, соединениям и воздухоотводчику. Если изменились длина труб, арматура или схема радиаторов, прежняя настройка уже не описывает состояние системы и требует повторной проверки.
| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Номинальный расход теплоносителя | 2.5 м³/ч | м³/ч | инженерная практика; сверить по паспорту |
| Максимальный напор насоса | 6 м | м | инженерная практика; сверить по паспорту |
| Потребляемая электрическая мощность | 70 Вт | Вт | инженерная практика; сверить по паспорту |
| Допустимое рабочее давление | 10 бар | бар | инженерная практика; сверить по паспорту |
| Допустимая температура теплоносителя | 110 °C | °C | инженерная практика; сверить по паспорту |
| Диаметр присоединительных патрубков | 40 мм | мм | инженерная практика; сверить по паспорту |
| Средний срок службы | 10 лет | лет | инженерная практика; сверить по паспорту |
4. Схема установки насоса в отопительном контуре
В подающей и обратной линиях насос устанавливают по стрелке на корпусе, чтобы рабочее колесо перемещало среду в расчётном направлении. Перед ним предусматривают возможность перекрытия и очистки, а рядом оставляют точки для заполнения, слива и удаления воздуха. Схема должна допускать обслуживание без разборки всего контура.
При работе насоса давление распределяется между участками сети, поэтому положение клапанов и чистота фильтра меняют фактический расход. Сравнение температуры до и после оборудования, проверка шума и контроль утечек помогают отличить гидравлическое ограничение от неисправности двигателя или ошибки в направлении потока.
5. Виды и разновидности
Насосы с мокрым ротором обычно выбирают для компактных отопительных контуров, где важны тихая работа и простое обслуживание. Модели с сухим ротором отделяют ротор от теплоносителя и применяются при иных требованиях к эффективности и режиму обслуживания. Сравнение ведут по среде, нагрузке, шуму и доступу к узлу.
Частотное управление меняет скорость в зависимости от потребности контура, а ручная настройка оставляет фиксированный режим. Автоматическое управление не компенсирует ошибку подбора или забитый фильтр. Перед выбором оценивают реальную схему, характер нагрузки, устойчивость питания и возможность проверить паспортные ограничения.
| Значение | Источник |
|---|---|
| Насос с «мокрым» ротором: ротор охлаждается теплоносителем, тихая работа, низкое обслуживание. | инженерная практика; сверить по паспорту |
| Насос с «сухим» ротором: ротор отделен от теплоносителя, высокая эффективность, шумная работа. | инженерная практика; сверить по паспорту |
| Насос с частотным преобразователем: автоматическая регулировка скорости в зависимости от температуры. | инженерная практика; сверить по паспорту |
| Насос с ручной регулировкой: фиксированная скорость, простая конструкция, низкая стоимость. | инженерная практика; сверить по паспорту |
6. На что влияет и зачем нужно
Мокрый ротор снижает шум в помещении, потому что теплоноситель участвует в охлаждении узла, но качество среды и наличие воздуха всё равно влияют на звук и вибрацию. Насос поддерживает движение теплоносителя, поэтому его режим отражается на равномерности нагрева и распределении нагрузки между ветвями системы.
Обслуживание включает контроль соединений, очистку рабочей камеры и фильтра, удаление воздуха и осмотр уплотнений. Реальный срок службы зависит от модели и условий эксплуатации; изменение шума, перегрев корпуса или падение расхода рассматривают как повод проверить гидравлику и состояние оборудования.
7. Частые ошибки и на что смотреть
Сухой ход быстро повреждает уплотнения, поэтому перед включением убеждаются, что корпус заполнен теплоносителем и воздух удалён. Закрытая арматура, забитый фильтр или неверное направление потока дают похожие признаки: шум, вибрацию и слабое движение среды. Причину находят до изменения настройки.
Электрическую часть проверяют по схеме подключения, защитному проводнику и состоянию кабеля. При протечке, перегреве или повторном срабатывании защиты насос отключают и осматривают узел. Возврат к работе выполняют после устранения механической причины и проверки герметичности соединений.
Частые вопросы
Чем отличается насос с мокрым ротором от модели с сухим?
У насоса с мокрым ротором теплоноситель участвует в охлаждении ротора, поэтому конструкция обычно тише и проще по обслуживанию. В модели с сухим ротором двигатель отделён от среды, что меняет требования к уплотнениям, шуму и монтажу. Выбор связывают с расходом, сопротивлением сети, качеством теплоносителя и доступом к узлу, а не только с присоединительным размером.
Почему радиаторы прогреваются неравномерно?
Причиной бывает недостаточный расход, воздух в контуре, закрытая арматура, загрязнённый фильтр или неверное направление потока. Проверяют заполнение системы, положение кранов, чистоту фильтра и соответствие режима насоса сопротивлению сети. Если механических ограничений нет, сравнивают температуру в ветвях и проверяют балансировку. Изменение настройки без поиска причины может только скрыть неисправность.
Как связать расход насоса с напором системы?
Расход показывает, какой объём теплоносителя проходит через контур, а напор компенсирует сопротивление труб, радиаторов, фильтра и арматуры. Их рассматривают как рабочую точку на характеристике насоса и сети. Подбор по напору без расхода или по расходу без сопротивления ненадёжен. Итог сверяют с паспортом, схемой трубопроводов и фактическим режимом.
Что проверить после снятия и установки насоса?
Проверяют направление стрелки на корпусе, состояние уплотнений, открытие кранов и отсутствие протечек. Контур заполняют теплоносителем и удаляют воздух, затем включают питание и наблюдают за шумом, вибрацией и изменением температуры. Если насос работает, но поток слабый, осматривают фильтр, закрытые участки и рабочее колесо до изменения настроек.
Когда шум насоса указывает на неисправность?
Шум появляется при воздухе в корпусе, сухом ходе, загрязнении фильтра, закрытом участке или износе рабочего колеса и подшипников. Сначала проверяют заполнение и удаление воздуха, затем положение арматуры и состояние фильтра. Гул с вибрацией, перегревом или протечкой требует отключения и осмотра. Исправный режим подтверждают по стабильному движению теплоносителя.
Зачем заземлять насос и что проверить в электрике?
Заземление снижает риск поражения током при повреждении изоляции корпуса. Перед включением проверяют защитный проводник, кабель, клеммы, соответствие питания паспорту и отсутствие влаги в соединениях. При срабатывании защиты или нагреве кабеля насос отключают. Электрическую проверку совмещают с осмотром механической части, поскольку заклинивание рабочего колеса тоже увеличивает нагрузку.
