Предохранительный клапан является обязательным устройством безопасности, которое автоматически сбрасывает избыточное давление теплоносителя в атмосферу при достижении критического порога, предотвращая разрушение корпуса котла и трубопроводов.
данные обновлены 2026-10-21 ·

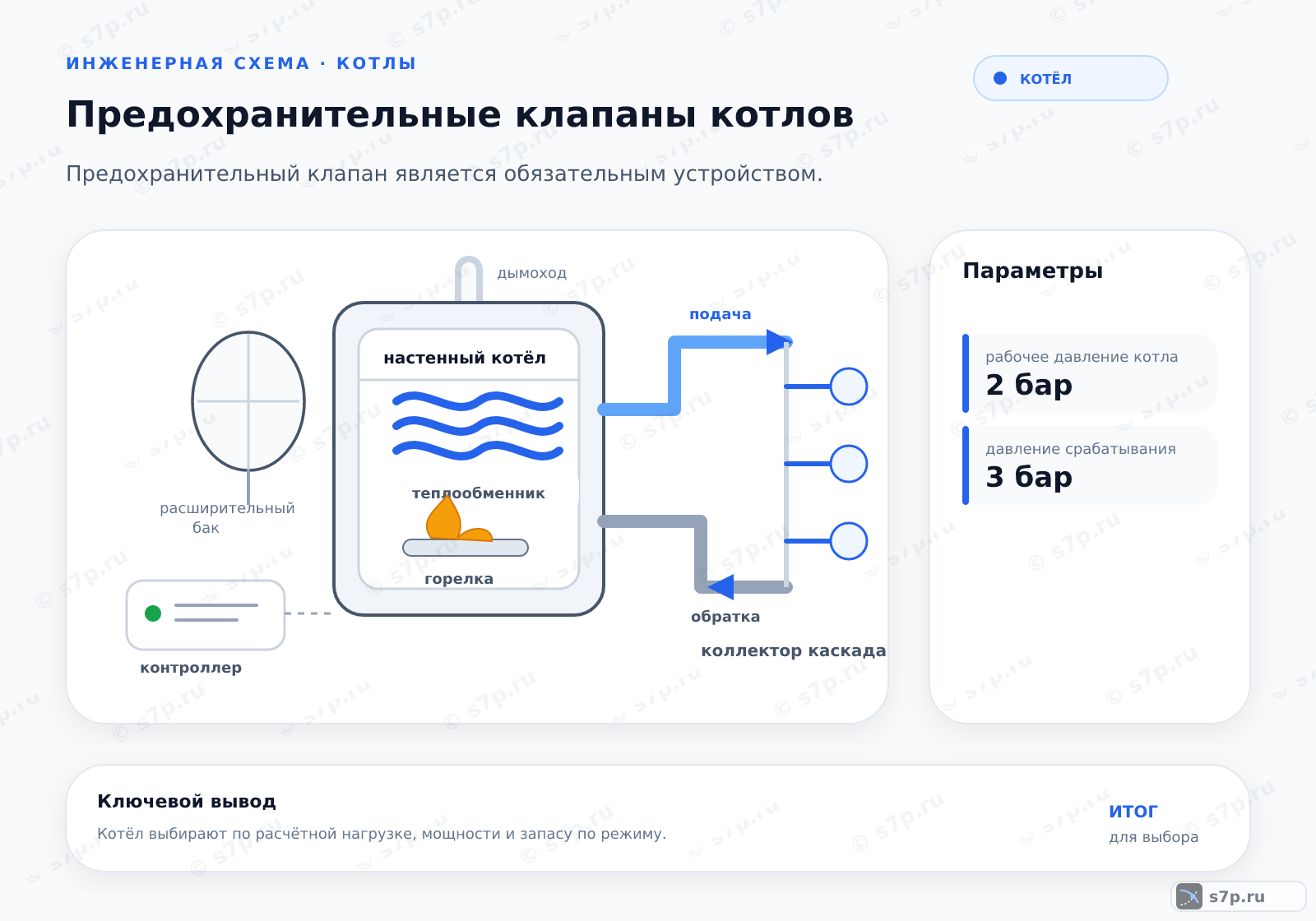

1. Как клапан защищает котёл от избыточного давления
Предохранительный клапан отводит теплоноситель из контура при превышении заданного давления. В рабочей схеме он относится к защитной арматуре и действует вместе с расширительным баком, автоматикой и исправными соединениями, но не заменяет их. При подборе рассматривают не только корпус изделия, а давление системы, температуру теплоносителя, присоединение и доступ к месту сброса.
Клапан размещают на подающей линии рядом с котлом, чтобы на его входе сохранялось давление источника нагрева. Отвод направляют в канализацию или бачок, где выход воды можно увидеть и обслужить без риска ожога. Между клапаном и выходом не оставляют элементов, способных перекрыть или затруднить свободный слив.
Текущая страница в тематической подборке.
Смежная тема кластера «дымоходы для котлов».
Смежная тема кластера «мощность котлов».
Смежная тема кластера «тепловой насос для отопления загородного дома».
Смежная тема кластера «мощность котлов».
Смежная тема кластера «мощность котлов».
Смежная тема кластера «горелка с пьезоподжигом».
Смежная тема кластера «мощность котлов».
Смежная тема кластера «мощность котлов».
2. Устройство и принцип работы
В конструкции работают пружина, седло и запорный элемент. Ручной рычаг позволяет выполнить предусмотренную паспортом проверку, а защитный колпачок ограничивает случайный доступ к механизму. Материал корпуса и допустимое состояние теплоносителя сопоставляют с документацией изделия, поскольку одинаковое внешнее исполнение не означает одинаковый рабочий режим.
Когда давление возрастает, запорный элемент отходит от седла и среда выходит через сбросной патрубок. После снижения нагрузки пружина возвращает его к седлу, если механизм чистый и исправный. Рычаг не используют как способ настройки или постоянного сброса: сначала проверяют причину повышения давления и состояние всей системы.
- Шаг 1Определите рабочее давление котла по паспорту.
- Шаг 2Выберите клапан с давлением срабатывания 3 бар.
- Шаг 3Установите клапан на подающую трубу рядом с котлом.
- Шаг 4Подсоедините сбросной патрубок к канализации или бачку.
- Шаг 5Проверьте герметичность соединений под давлением.

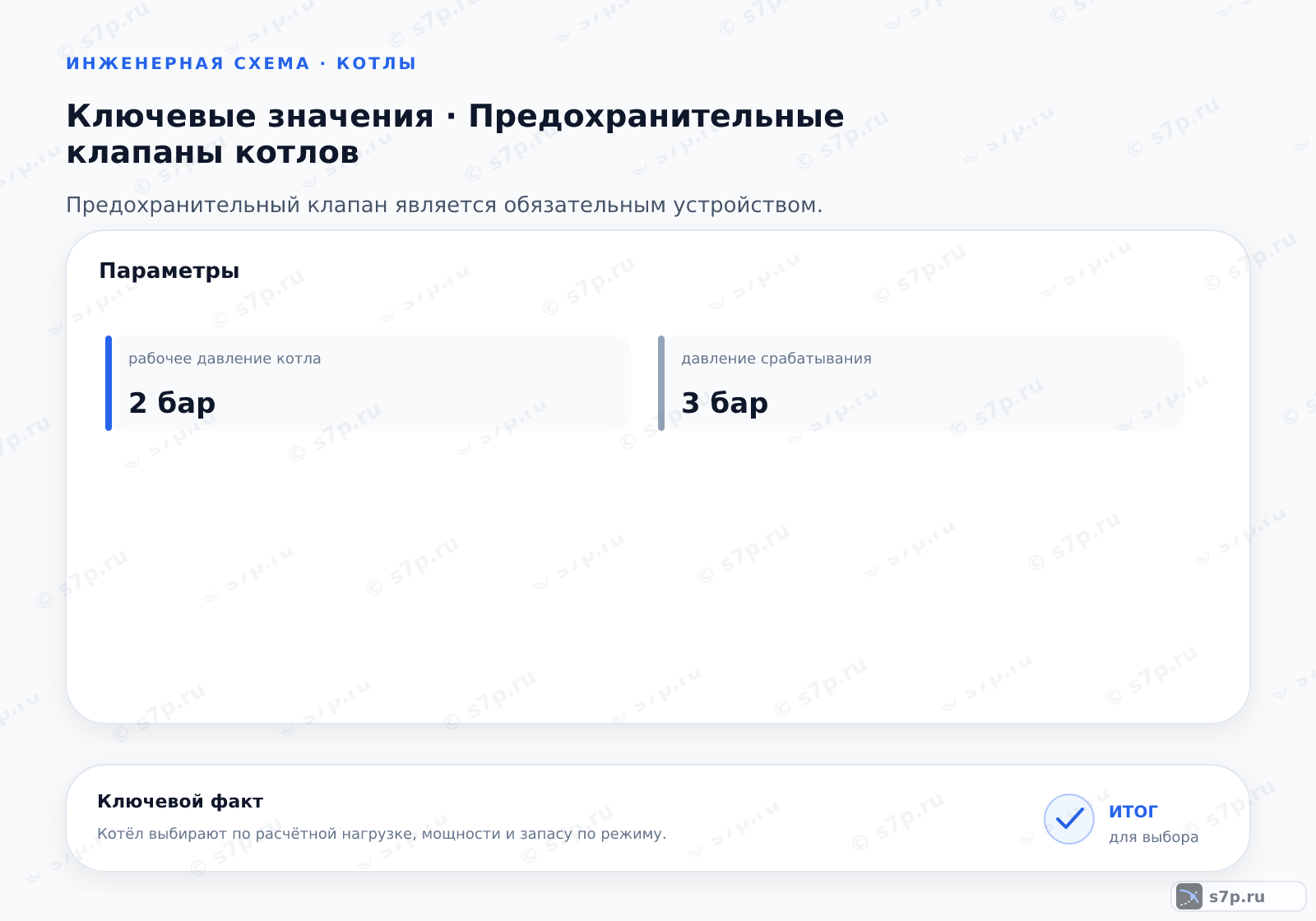

3. Ключевые параметры
При выборе сопоставляют давление срабатывания с рабочим давлением контура и паспортом котла. Затем проверяют температуру теплоносителя, условный проход, тип соединения и возможность безопасно отвести воду. Совпадение резьбы само по себе не подтверждает совместимость: клапан должен соответствовать режиму системы и месту установки.
Таблица помогает сравнить параметры, но окончательное решение принимают по документации на котёл и арматуру. Давление срабатывания, рабочая нагрузка и температура определяют режим работы клапана. Если клапан открывается слишком рано, контур теряет теплоноситель без причины; если поздно, защитный путь не соответствует режиму оборудования.
| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Давление срабатывания | 3 бар | бар | инженерная практика; сверить по паспорту |
| Рабочее давление системы | 1.5 бар | бар | инженерная практика; сверить по паспорту |
| Температура теплоносителя | 95 °C | °C | инженерная практика; сверить по паспорту |
| Условный проход клапана | 15 мм | мм | инженерная практика; сверить по паспорту |

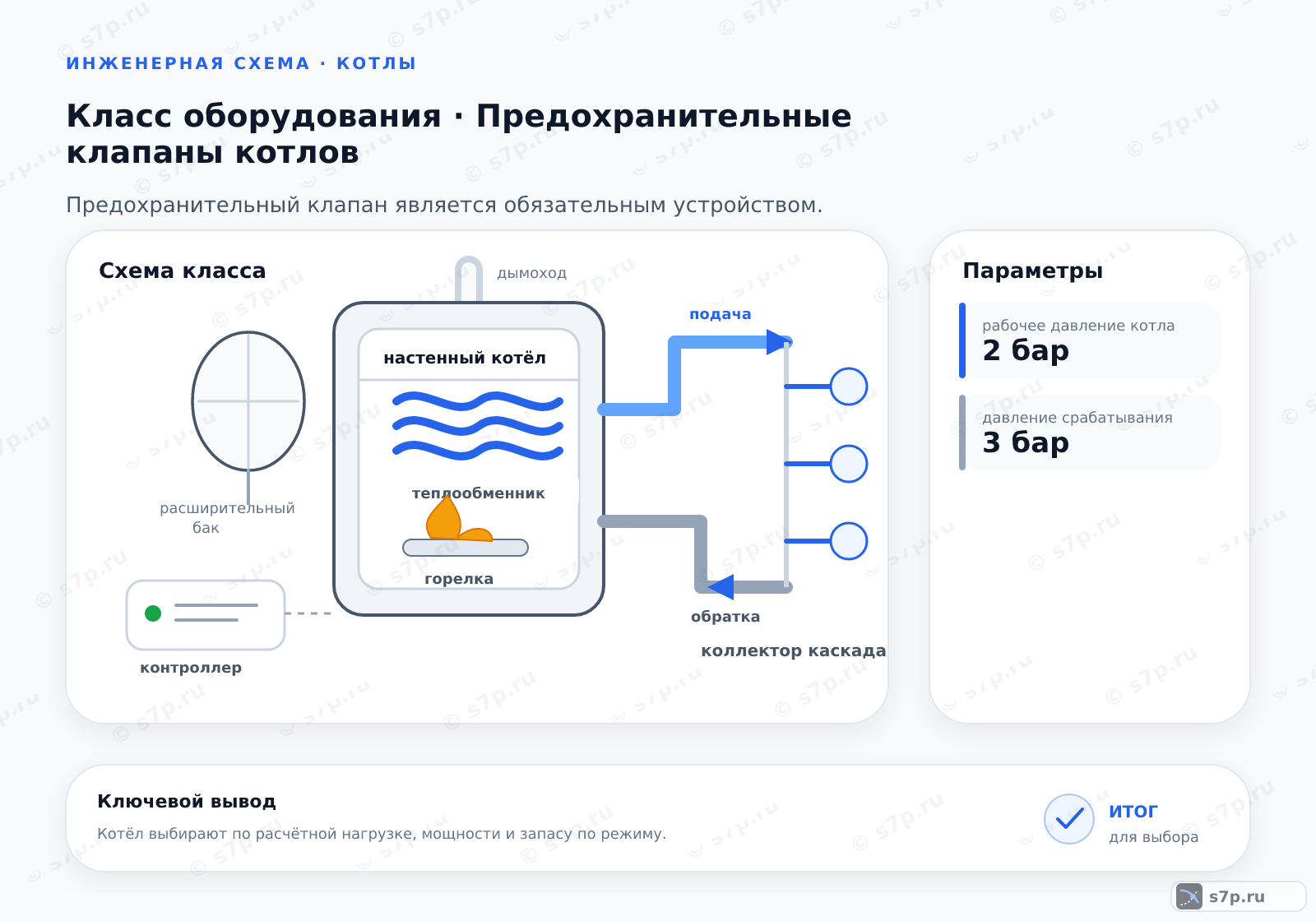

4. Схема сброса теплоносителя от котла
В нормальном режиме теплоноситель идёт от котла по подающей трубе в контур, а клапан воспринимает давление рядом с источником тепла. При открытии среда уходит через патрубок к канализации или бачку. Открытый и понятный путь отвода позволяет заметить срабатывание, оценить объём слива и не скрывает неисправность за облицовкой.
Корпус, рычаг, резьбовые соединения и отвод оставляют доступными для осмотра. На линии сброса не применяют запорный кран и не создают перегибов, способных затруднить движение воды. После заполнения контура проверяют герметичность и убеждаются, что выход не направлен в зону, где горячая вода может травмировать человека.
5. Виды и разновидности
Пружинное исполнение с ручным рычагом допускает предусмотренную проверку механизма. Вариант с защитным колпачком снижает вероятность случайного доступа к пружине. Медный корпус выбирают только при согласовании материала с теплоносителем, температурой и соединениями. Название исполнения не отменяет проверки паспорта.
Сравнение ведут по давлению срабатывания, рабочему режиму, условному проходу, присоединению и доступности обслуживания. Для закрытого помещения отдельно оценивают направление отвода и возможность заметить слив. Подходящий вариант должен соответствовать одновременно котлу, трубопроводу и условиям осмотра, а не только совпадать с резьбой.
| Значение | Источник |
|---|---|
| Пружинный клапан с ручным управлением рычагом. | инженерная практика; сверить по паспорту |
| Клапан с защитным колпачком от несанкционированного доступа. | инженерная практика; сверить по паспорту |
| Медный корпус для коррозионной стойкости. | инженерная практика; сверить по паспорту |
6. Частые ошибки и на что смотреть
Запорный кран на сбросном патрубке перекрывает защитный путь, поэтому его там не устанавливают. Пружину не подкручивают без паспортной процедуры и специального оборудования. Любое изменение настройки может нарушить согласование с котлом. При открытии клапана из отвода выходит горячая вода, поэтому место слива делают доступным и безопасным.
Если после снижения давления клапан продолжает пропускать, осматривают седло, соединения и линию отвода. Причину повторного срабатывания ищут по фактическому давлению и состоянию котла, а не устраняют затяжкой пружины. Слив не перекрывают до завершения проверки: неисправную защитную арматуру нельзя оставлять без понятного решения.
Частые вопросы
Как подобрать давление срабатывания клапана для котла?
Сначала сверяют рабочее давление системы и допустимый режим котла по паспортам. Давление срабатывания должно соответствовать схеме защиты, а не выбирается по условному проходу или размеру резьбы. Затем проверяют температуру теплоносителя, присоединение и отвод сброса. Если сведения о котле и клапане расходятся, монтаж откладывают до проверки совместимости.
Допустим ли кран на линии сброса?
Кран на сбросном патрубке не ставят, потому что он способен перекрыть путь выхода теплоносителя при повышении давления. Линию ведут к канализации или бачку без запорного устройства, перегибов и участков, где может скапливаться воздух. После монтажа проверяют свободный отвод, доступность осмотра и герметичность соединений.
Где размещают предохранительный клапан в котельном контуре?
Клапан устанавливают на подающей трубе рядом с котлом, чтобы он воспринимал давление непосредственно у источника нагрева. Перед ним не оставляют участок, который можно случайно перекрыть. Сбросной патрубок направляют в канализацию или бачок, а место слива делают доступным для осмотра и безопасным при выходе горячей воды.
Чем отличается клапан с рычагом от исполнения с колпачком?
Пружинный клапан с ручным рычагом допускает предусмотренную паспортом проверку механизма. Исполнение с защитным колпачком ограничивает случайный доступ к пружине и настройке. При сравнении учитывают не только конструкцию, но и давление срабатывания, температуру теплоносителя, условный проход, присоединение и возможность обслуживания в конкретном котельном контуре.
Почему из клапана может выходить горячая вода?
Слив означает, что клапан открылся из-за повышения давления либо не удерживает теплоноситель после срабатывания. Проверяют показания системы, состояние седла, соединения и свободный путь к отводу. Пружину не подкручивают самостоятельно и не перекрывают патрубок. Если слив повторяется, причину ищут в режиме котла и состоянии защитной арматуры.
Что проверить после установки защитного клапана?
Проверяют соответствие клапана паспорту котла, направление подключения, состояние резьбовых соединений и свободный отвод в канализацию или бачок. Затем осматривают место слива, проверяют герметичность заполненного контура и убеждаются, что кран не перекрывает патрубок. Пружину не регулируют без специального оборудования и предусмотренной производителем процедуры.
