Отопление из нержавеющей стали обеспечивает максимальную долговечность и химическую инертность, что делает его оптимальным выбором для систем с агрессивными теплоносителями или при высоких требованиях к санитарии. Система отопления из нержавеющей стали — это инженерная сеть, где трубопроводы и элементы выполнены из коррозионностойких стальных сплавов (марки AISI 304, 316), обеспечивающих высокую прочность, химическую инертность и длительный срок службы при работе с водой, антифризом.
данные обновлены 2026-10-21 ·
1. Из чего состоит контур из нержавеющей стали
Контур отопления из нержавеющей стали включает трубы, соединения, арматуру, опоры и переходы к другим металлам; материал, теплоноситель и способ монтажа проверяют совместно. При такой проверке гидравлический режим связывают с герметичностью, температурными перемещениями и доступом к обслуживанию.
Отопительный контур из нержавеющей стали включает трубы, соединения, запорную арматуру, опоры и переходы к другим материалам. Устойчивость оценивают для всей цепочки, потому что слабое соединение или несовместимый участок способен ограничить работу исправной трубы. Материал рассматривают вместе со средой и способом монтажа.
Гладкая внутренняя поверхность снижает сопротивление движению теплоносителя, но не отменяет гидравлический расчёт. До сборки согласуют теплоноситель, фитинги и режим монтажа, после сборки осматривают внутренние поверхности и проверяют герметичность. Так отделяют свойства стали от качества исполнения самого контура.
Текущая страница в тематической подборке.
Смежная тема кластера «дымоходы для котлов».
Смежная тема кластера «мощность котлов».
Смежная тема кластера «тепловой насос для отопления загородного дома».
Смежная тема кластера «мощность котлов».
Смежная тема кластера «мощность котлов».
Смежная тема кластера «горелка с пьезоподжигом».
Смежная тема кластера «мощность котлов».
Смежная тема кластера «мощность котлов».
2. Устройство и принцип работы
Монтаж начинают со схемы и подбора диаметров по гидравлическому расчёту. Торцы режут ровно, заусенцы и оксидную плёнку удаляют, чтобы фитинг или сварной стык не получил перекос. Чистый проход уменьшает риск загрязнения внутри трубы и облегчает проверку соединения после сборки.
Узлы собирают на обжимных фитингах или сваркой TIG, затем закрепляют трубопроводы с учётом температурного расширения. Резьбовые участки герметизируют совместимым материалом, а после сборки промывают систему чистой водой под контролируемым давлением. Перед вводом в работу осматривают опоры, стыки и переходы.
- Шаг 1Проектирование схемы и расчет гидравлики с выбором диаметров труб.
- Шаг 2Резка труб труборезом для получения ровного торца под 90 градусов.
- Шаг 3Зачистка торцов и внутренних поверхностей от заусенцев и оксидной пленки.
- Шаг 4Сборка узлов с использованием обжимных фитингов или сварки TIG.
- Шаг 5Установка трубопроводов на кронштейны с учетом температурных расширений.
- Шаг 6Герметизация резьбовых соединений с применением фум-ленты или герметика.
- Шаг 7Промывка системы чистой водой под давлением до полной очистки.
3. Ключевые параметры
При подборе сопоставляют толщину стенки, теплопроводность, рабочее давление, плотность и способность линии воспринимать удлинение. Эти параметры отвечают за разные стороны работы: прочность, передачу тепла, массу и изменение геометрии при нагреве. Отдельный показатель не описывает контур полностью без схемы и типа соединения.
Паспортный диапазон относится к конкретному профилю и соединению, поэтому его не переносят на весь контур без проверки. До испытаний осматривают фитинги, опоры и сварные швы, а промывку и контроль герметичности увязывают с принятой схемой. Результат сопоставляют с материалом теплоносителя и условиями монтажа.
| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Толщина стенки трубы | 1.5 мм | мм | инженерная практика; стандартные профили |
| Коэффициент теплопроводности | 16 Вт/(м·К) | Вт/(м·К) | справочники по материалам; AISI 304 |
| Максимальное рабочее давление | 10 бар | бар | инженерная практика; паспортный диапазон для DN20 |
| Плотность материала | 7900 кг/м³ | кг/м³ | ГОСТ 5632-72; справочники по сталям |
| Допустимое удлинение | 0.025 мм/м·°C | мм/м·°C | справочники по материалам; линейное расширение |
| Время промывки системы | 2 часа | часа | инженерная практика; рекомендации по пусконаладке |
| Гидравлическое испытание | 1.5 рабочего давления | рабочего давления | СП 73.13330.2016; нормы испытаний |

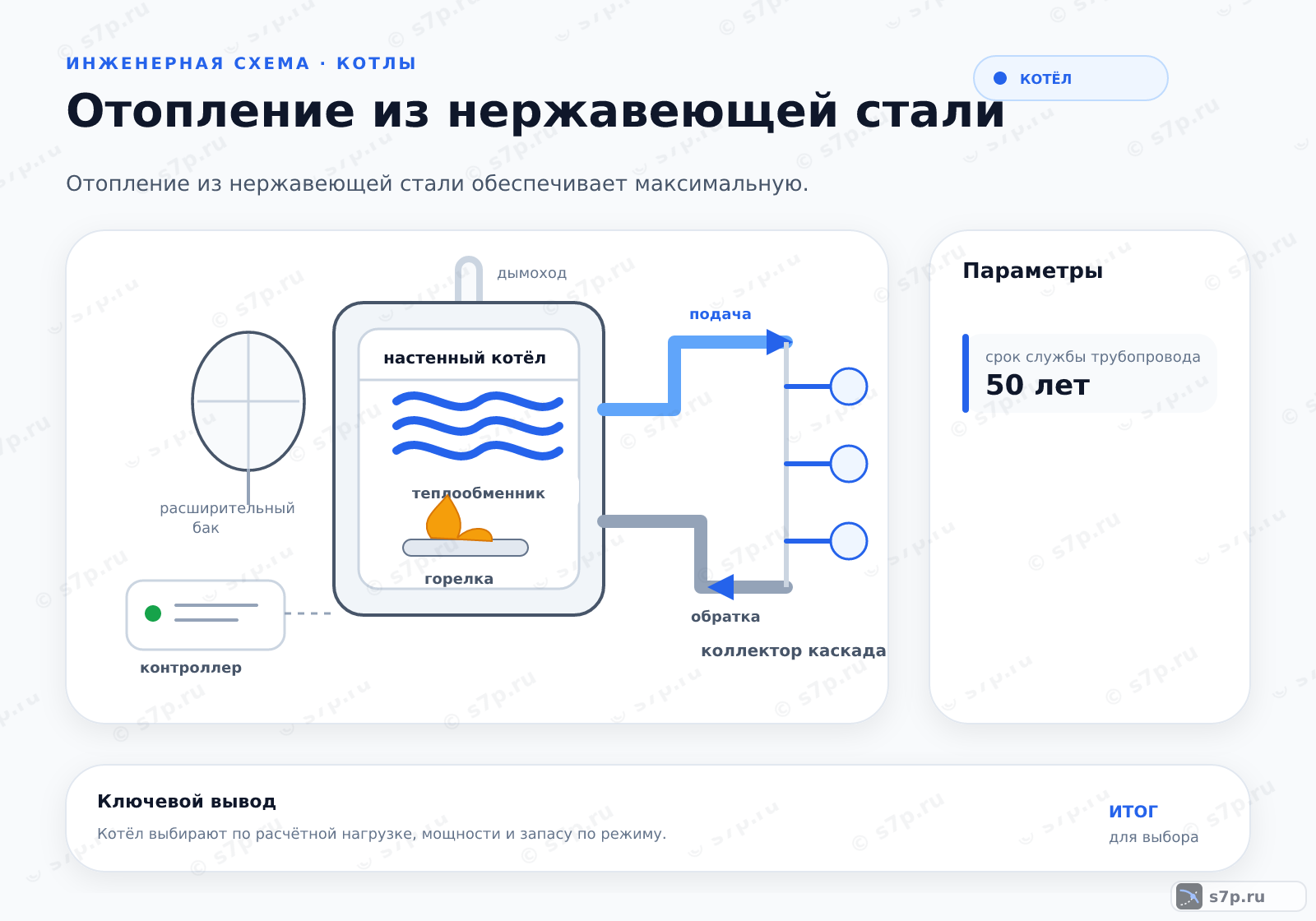

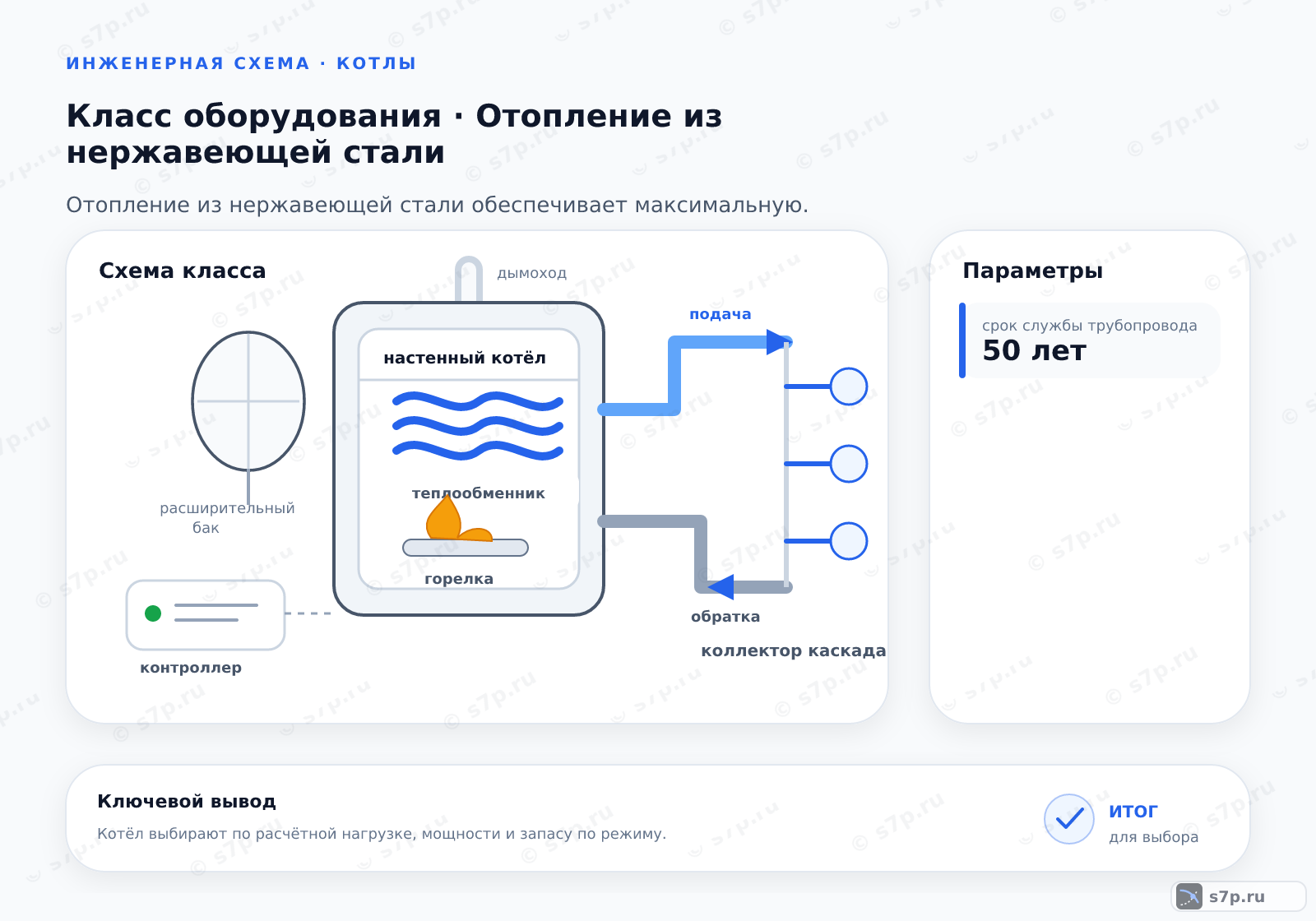

4. Схема движения и монтажа контура из нержавеющей стали
Схема показывает путь теплоносителя от источника через трубы, соединения и приборы обратно к источнику. На каждом участке проверяют направление потока, доступ к арматуре и возможность компенсировать изменение длины при нагреве. Такое чтение схемы связывает гидравлику с монтажом и последующим обслуживанием.
Разнородные металлы не соединяют напрямую, если возникает риск электрохимического взаимодействия. В переходе предусматривают изолирующую вставку, а опоры размещают так, чтобы линия сохраняла положение и не передавала лишнюю нагрузку на фитинги. После сборки отдельно осматривают переходы и места крепления.
5. Виды и разновидности
Сварная система формирует монолитные участки без резьбовых соединений. Обжимная остаётся разборной и удобна для ремонта, а резьбовая подходит для подключения арматуры с соответствующими фитингами. Выбор связывают с доступом к узлу, способом обслуживания, требованиями к герметичности и принятой схемой.
Полипропиленовые вставки используют для изоляции разнородных металлов. Способ соединения оценивают вместе с местом установки: скрытый участок требует тщательного контроля герметичности, а обслуживаемый узел должен оставлять доступ к фитингу. После монтажа предусматривают возможность повторно осмотреть переход и крепления.
| Значение | Источник |
|---|---|
| Сварная система: монолитные трубы без резьбовых соединений, максимальная герметичность. | инженерная практика |
| Обжимная система: разборные соединения на фитингах, простота монтажа и ремонта. | инженерная практика |
| Резьбовая система: использование фитингов с внутренней и наружной резьбой для арматуры. | инженерная практика |
| Система с полипропиленовыми вставками: для изоляции разнородных металлов. | инженерная практика |
6. На что влияет и зачем нужно
Чистая вода снижает риск загрязнения и коррозии внутренних стенок, но состояние теплоносителя и соседних металлов всё равно контролируют. Гладкая поверхность уменьшает гидравлическое сопротивление при рассчитанной схеме. Если фитинги, опоры или переходы выполнены неправильно, преимущество материала не устраняет проблему контура.
Долговечность определяется не только маркой трубы. На неё влияют качество соединений, опоры, температурные перемещения, промывка и отсутствие прямого контакта с несовместимыми металлами. Поэтому нержавеющую сталь оценивают как часть системы и связывают её состояние с режимом теплоносителя и обслуживанием.
7. Частые ошибки и на что смотреть
Для наружной обработки не применяют хлорсодержащие средства. Медные и алюминиевые элементы не соединяют с нержавеющей сталью напрямую без диэлектрической вставки. Обжимной фитинг затягивают с предусмотренным усилием, чтобы не повредить уплотнительное кольцо и не получить скрытую негерметичность.
При сварке защищают шов от окисления и следят за чистотой торцов. После монтажа осматривают опоры, переходы и стыки, затем проверяют герметичность. Загрязнение устраняют промывкой по принятой процедуре, а не агрессивным составом, который может повредить поверхность или изменить свойства среды.
Частые вопросы
Как выбрать соединение для доступного участка контура?
Сварное соединение подходит для монолитного участка, обжимное сохраняет разборность, а резьбовое используется для арматуры с соответствующими фитингами. Выбор связывают с доступом для ремонта, требованиями к герметичности и местом монтажа. Для скрытого участка уделяют больше внимания контролю стыка, а для обслуживаемого узла оставляют возможность повторного осмотра.
Зачем зачищать торцы перед сборкой?
Ровный и чистый торец уменьшает риск перекоса, заусенца и загрязнения внутри прохода. Перед обжимом или сваркой удаляют заусенцы и оксидную плёнку, сохраняя форму трубы. После сборки осматривают стык и проверяют герметичность. Если пропустить подготовку, проблема может проявиться уже в собранной линии и потребовать разборки узла.
Как изолировать нержавеющую сталь от другого металла?
Разнородные металлы не соединяют напрямую, если это создаёт риск электрохимического взаимодействия. В переходе предусматривают диэлектрическую или полипропиленовую вставку, совместимую со схемой. Дополнительно проверяют фитинги, опоры и доступ к месту соединения. После монтажа осматривают переход и контролируют герметичность, чтобы изоляция не скрывала механическую ошибку.
Что проверить перед промывкой отопительной линии?
До промывки осматривают соединения, сварные швы, фитинги, опоры и переходы к другим материалам. Уточняют, что схема собрана, резьбовые участки герметизированы, а промывочная вода соответствует принятой процедуре. После промывки проверяют чистоту прохода и герметичность. Агрессивный состав не используют вместо предусмотренной промывки, если это не подтверждено документацией.
Почему гладкая внутренняя поверхность не отменяет гидравлический расчёт?
Гладкая поверхность уменьшает сопротивление движению среды, но итоговое сопротивление зависит также от диаметра, длины, соединений, арматуры и схемы. Поэтому диаметры выбирают расчётом, а не только по материалу трубы. После сборки проверяют направление потока, крепления и состояние стыков. Свойство стенки помогает линии работать предсказуемо, но не исправляет неверную конфигурацию.
Как распознать ошибку сварки или обжимного фитинга?
Осматривают шов или фитинг, проверяют чистоту торцов, положение трубы и отсутствие следов повреждения уплотнительного кольца. Затем контролируют герметичность и состояние опор при принятом режиме промывки. При сварке отдельно оценивают защиту шва от окисления. Негерметичный или перекошенный узел не исправляют чрезмерной затяжкой без выяснения причины.
