Обвязка бойлера косвенного нагрева обеспечивает циркуляцию теплоносителя от котла через змеевик бака, интегрируя его в систему отопления и ГВС с обязательным использованием циркуляционного насоса и группы безопасности. Повышение КПД котла за счет работы в оптимальном режиме.
данные обновлены 2026-10-21 ·

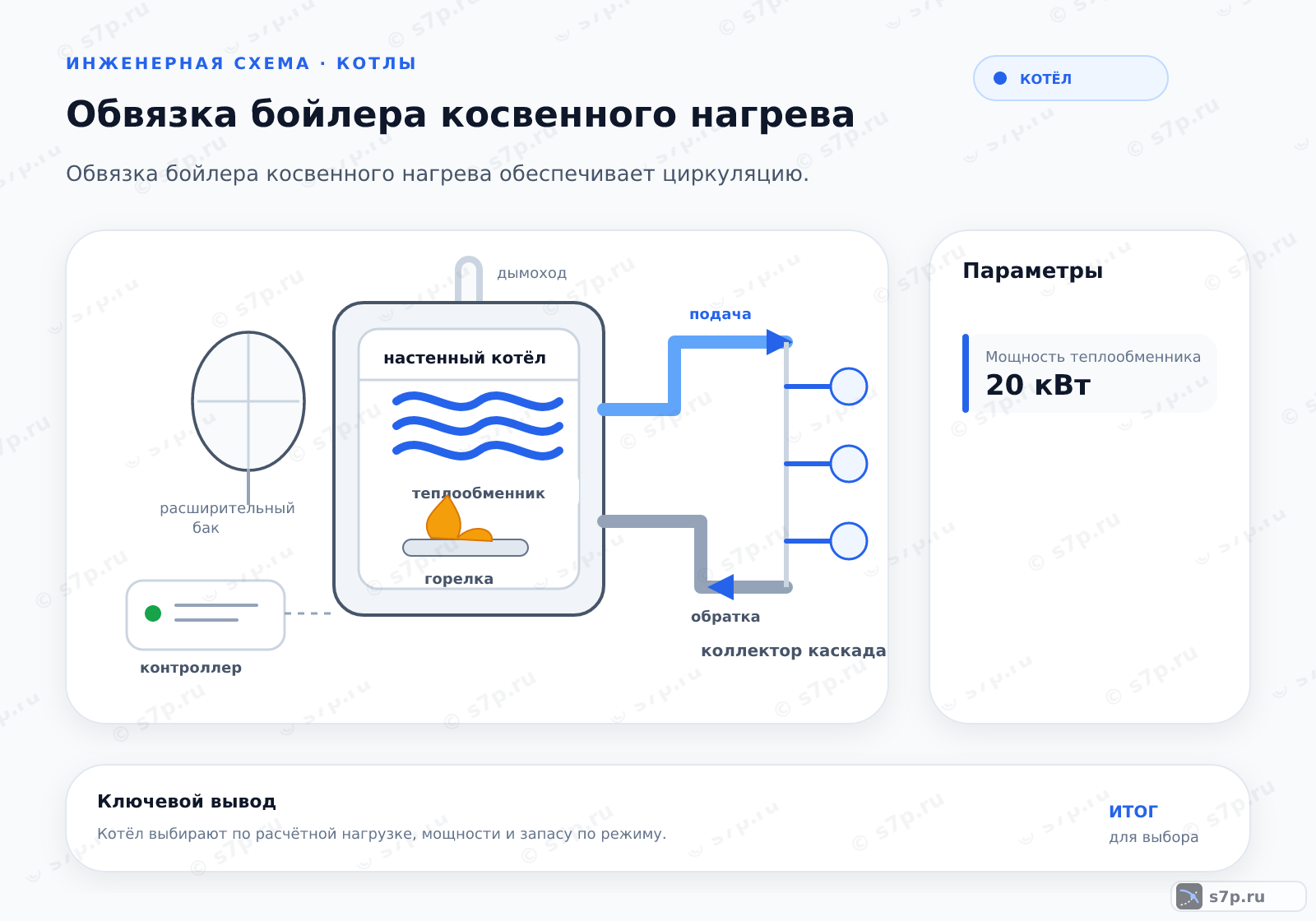

1. Из чего состоит обвязка бойлера косвенного нагрева
Бойлер косвенного нагрева получает тепло от котла через змеевик, а вода для горячего водоснабжения остаётся отделённой от теплоносителя. Обвязка связывает источник тепла, бак, насос, клапан, датчики и группу безопасности в управляемую схему. Каждый элемент выполняет свою функцию, поэтому патрубки и арматуру рассматривают вместе.
При подборе проверяют, как бойлер включается в отопительный контур и как контролируется нагрев воды. Давление, температура и расход должны соответствовать котлу, теплообменнику и трубопроводу. Без согласования этих условий даже исправный бак может нагреваться медленно или создавать лишнее сопротивление для отопления.
Текущая страница в тематической подборке.
Смежная тема кластера «дымоходы для котлов».
Смежная тема кластера «мощность котлов».
Смежная тема кластера «тепловой насос для отопления загородного дома».
Смежная тема кластера «мощность котлов».
Смежная тема кластера «мощность котлов».
Смежная тема кластера «горелка с пьезоподжигом».
Смежная тема кластера «мощность котлов».
Смежная тема кластера «мощность котлов».
2. Устройство и принцип работы
Монтаж начинают с устойчивой установки бойлера и подключения патрубков горячего водоснабжения. Затем в контур нагрева ставят циркуляционный насос, монтируют трёхходовой клапан с сервоприводом и подключают датчики к контроллеру. Положение элементов проверяют по направлению потока и доступу для обслуживания.
После сборки осматривают резьбовые и фланцевые соединения, проверяют герметичность и только потом запускают систему. Настройка должна учитывать приоритет нагрева воды и работу отопления. При отклонении температуры сначала проверяют датчик, привод и фактическое переключение клапана, а не увеличивают режим котла вслепую.
- Шаг 1Установка бойлера на кронштейны или подставка.
- Шаг 2Подключение патрубков ГВС к баку.
- Шаг 3Монтаж циркуляционного насоса на контур нагрева.
- Шаг 4Установка трехходового клапана с сервоприводом.
- Шаг 5Подключение датчиков температуры к контроллеру.
- Шаг 6Проверка герметичности соединений.
- Шаг 7Запуск системы и настройка параметров.
3. Ключевые параметры
Для согласования обвязки сверяют номинальное давление, температуру теплоносителя, диаметр патрубков, объём бака, мощность теплообменника, расход и давление срабатывания клапана. Эти параметры описывают разные стороны схемы: механическую прочность, пропускную способность и способность передавать тепло. Один подходящий размер не подтверждает совместимость всего узла.
Рабочие значения сопоставляют с паспортами бойлера, котла, насоса и арматуры. Если сопротивление трубопровода или расход не совпадает с возможностями насоса, змеевик недополучает тепло. Группу безопасности и расширительный бак проверяют отдельно, поскольку их задача связана с давлением, а не с регулированием температуры.
| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Номинальное давление | 10 бар | бар | инженерная практика; сверить по паспорту |
| Температура теплоносителя | 90 °C | °C | инженерная практика; сверить по паспорту |
| Диаметр патрубков | 32 мм | мм | инженерная практика; сверить по паспорту |
| Объем бака | 200 л | л | инженерная практика; сверить по паспорту |
| Мощность теплообменника | 20 кВт | кВт | инженерная практика; сверить по паспорту |
| Расход теплоносителя | 1.5 м³/ч | м³/ч | инженерная практика; сверить по паспорту |
| Давление срабатывания клапана | 3 бар | бар | инженерная практика; сверить по паспорту |

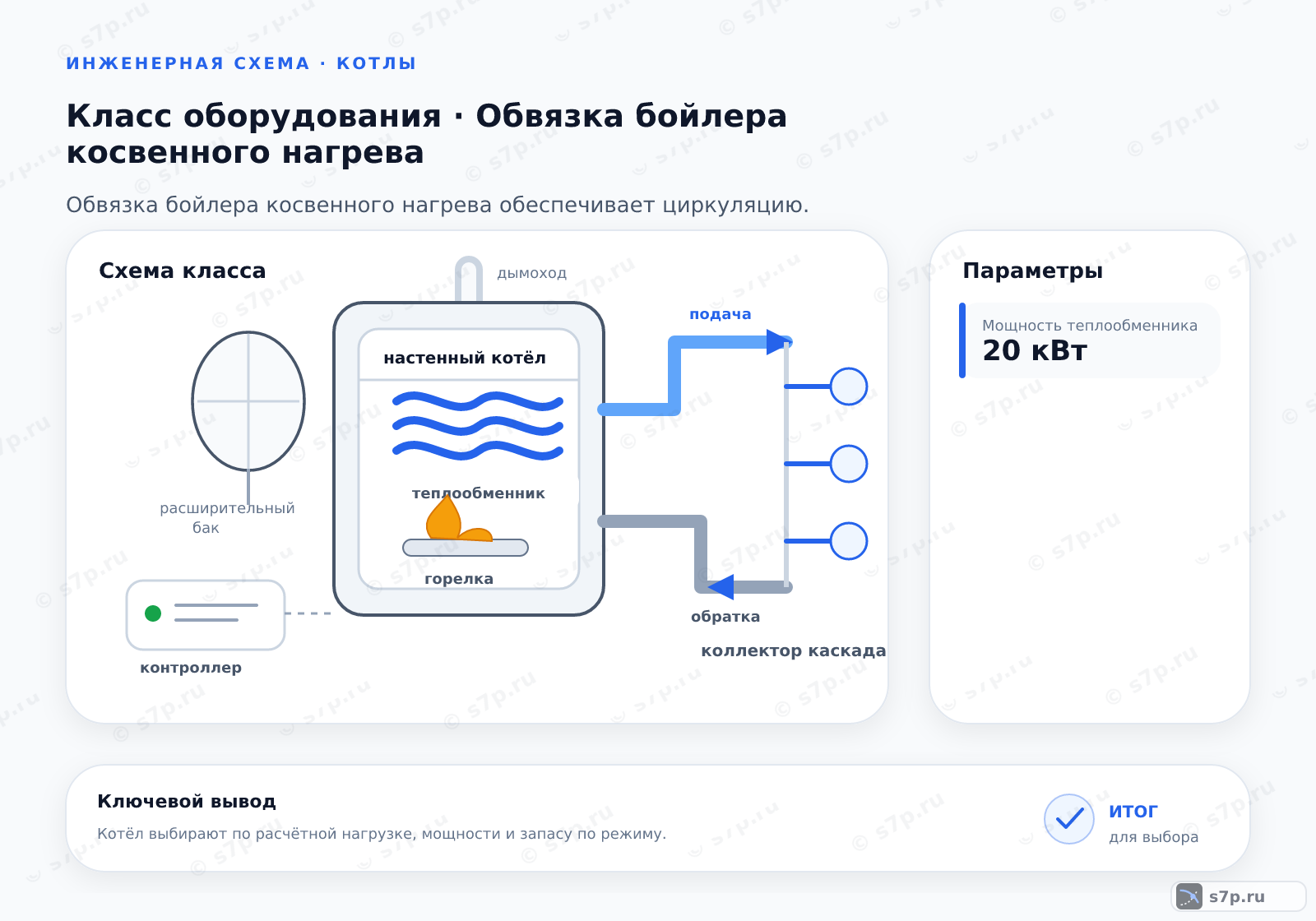

4. Схема переключения бойлера между нагревом и отоплением
В схеме теплоноситель от котла направляется к змеевику бойлера, а клапан распределяет поток между нагревом воды и отопительным контуром. Датчик передаёт контроллеру состояние бака, после чего привод меняет положение клапана. Насос обеспечивает движение среды на участке, для которого он подобран.
Группа безопасности защищает контур от недопустимого давления, а соединения горячего водоснабжения остаются отделёнными от теплоносителя. В варианте с двумя насосами контуры получают раздельное движение; гидравлический разделитель изолирует их режимы, а буферная ёмкость накапливает тепло для пикового потребления. Схему выбирают по фактической организации системы.
5. Виды и разновидности
Схема с трёхходовым клапаном переключает поток котла между отоплением и горячим водоснабжением. Вариант с двумя насосами разделяет движение по контурам. Гидравлический разделитель применяют для изоляции режима котла от режима потребителей, а буферная ёмкость принимает и отдаёт запасённое тепло при изменении нагрузки.
Различия оценивают по месту установки, доступу к арматуре, способу управления и необходимости разделять контуры. Более сложная обвязка требует согласования датчиков, приводов и насосов. Компактность не заменяет проверку обслуживания: фильтры, клапаны и соединения должны оставаться доступными для осмотра.
| Значение | Источник |
|---|---|
| С трехходовым клапаном: переключение потока котла между отоплением и ГВС. | инженерная практика; сверить по паспорту |
| С двумя насосами: отдельный насос для отопления и отдельный для ГВС. | инженерная практика; сверить по паспорту |
| С гидравлическим разделителем: изоляция контуров котла и потребителей. | инженерная практика; сверить по паспорту |
| С буферной емкостью: накопление тепла для пиковых нагрузок. | инженерная практика; сверить по паспорту |
6. Частые ошибки и на что смотреть
Запорную арматуру нельзя ставить между предохранительным клапаном и источником давления. Давление в расширительном баке проверяют отдельно и с учётом состояния системы. Датчики температуры не прижимают непосредственно к поверхности бака, иначе измерение может не отражать состояние воды. Краны выбирают полнопроходные, чтобы не добавлять необоснованное сопротивление.
После запуска проверяют направление движения, работу привода и реакцию контроллера на изменение температуры. Если бойлер нагревается, а отопительный контур теряет циркуляцию, ищут неверное положение клапана, воздух или недостаточный расход. Утечка требует остановки и проверки соединений до дальнейшей настройки автоматики.
Частые вопросы
Нужен ли циркуляционный насос в контуре бойлера?
В исходной схеме циркуляционный насос используется для движения теплоносителя от котла через змеевик бойлера. Его подбирают по расходу и сопротивлению контура, а не только по присоединению. Направление потока, фильтр, клапан и доступ для обслуживания проверяют вместе. Если насос работает, но змеевик не получает тепло, ищут закрытую арматуру или неверное переключение.
Когда выбрать трёхходовой клапан, а когда два насоса?
Трёхходовой клапан переключает поток котла между отоплением и горячим водоснабжением. Схема с двумя насосами разделяет движение по контурам и позволяет проверять их отдельно. Выбор зависит от организации системы, управления и требуемого приоритета нагрева. В обоих вариантах согласуют датчики, арматуру и расход с паспортами котла и бойлера.
Как проверить подключение предохранительного клапана?
Предохранительный клапан должен быть связан с источником давления без запорной арматуры между ними. Проверяют направление установки, доступ для осмотра и отсутствие перекрытого участка. Давление срабатывания сопоставляют с паспортом узла. После заполнения осматривают соединения и расширительный бак. При сомнении не меняют схему на работающем оборудовании, а привлекают специалиста.
Почему бойлер косвенного нагрева греет воду медленно?
Причиной бывает недостаточный расход через змеевик, загрязнённый фильтр, неверное положение трёхходового клапана, неисправный привод или несогласованная мощность теплообменника. Проверяют направление потока, работу насоса, сигнал датчика и фактическое переключение. Повышать температуру котла без диагностики не следует: это не устранит сопротивление или закрытый участок.
Можно ли прижать датчик температуры к поверхности бака?
Датчик не должен напрямую контактировать с поверхностью бака, если это противоречит схеме монтажа: такое положение искажает измерение температуры воды. Его устанавливают в предусмотренное место, подключают к контроллеру и проверяют реакцию автоматики на нагрев. После монтажа сравнивают показание с фактическим состоянием бойлера и проверяют, что клапан меняет положение по команде.
Что проверить после монтажа обвязки бойлера?
Проверяют устойчивость установки, подключение патрубков горячего водоснабжения, насос, трёхходовой клапан, датчики и герметичность соединений. Затем запускают систему по штатной процедуре и наблюдают за направлением потока, температурой и работой автоматики. Если отопление или горячая вода не получают нужный расход, сначала ищут воздух, закрытую арматуру и ошибку подключения.
