Объем расширительного бака подбирается расчетным методом с учетом теплоемкости теплоносителя, объема системы и разницы давлений, чтобы безопасно компенсировать линейное расширение воды при нагреве. Не перекрывайте запорную арматуру на линии подключения расширительного бака к системе отопления. Проверяйте давление в баке только на холодной системе без давления теплоносителя.
данные обновлены 2026-10-21 ·
Расчёт для вашего объекта
Введите мощность и температурный график — расход и ориентировочный напор пересчитаются в браузере без передачи данных.
1. Как подобрать Объем расширительного бака для отопления: суть

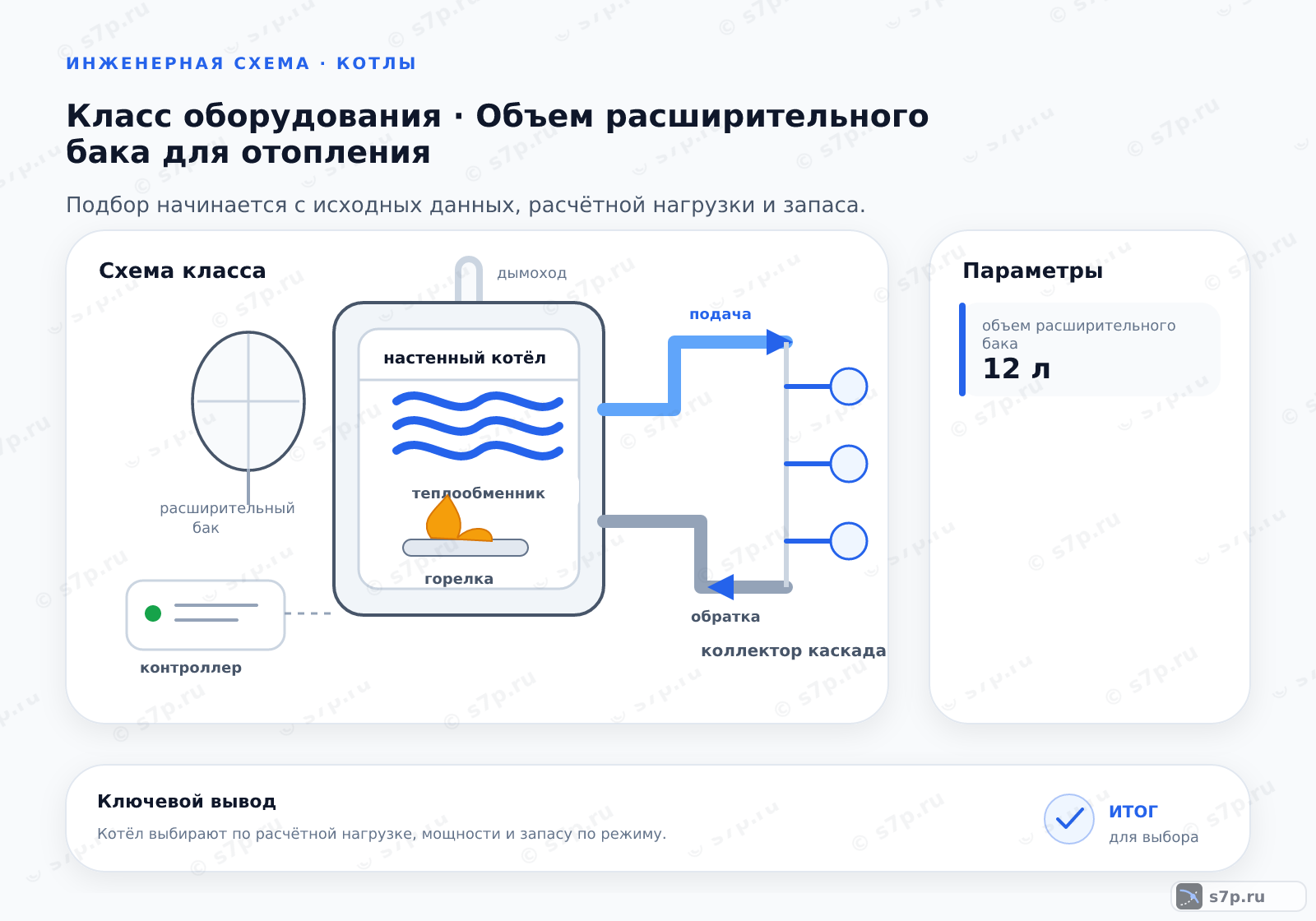

Расширительный бак принимает изменение объёма теплоносителя при нагреве и возвращает системе устойчивый режим давления. Его вместимость связывают с объёмом контура, свойствами среды, температурой и допустимыми давлениями. Поэтому внешний размер бака или привычный выбор по аналогии не заменяет расчёт и сверку с паспортами котла и бака.
В закрытом контуре мембрана разделяет теплоноситель и газовую полость. При нагреве среда занимает дополнительное пространство, а при остывании возвращается из бака в систему. Если запас по объёму или предварительное давление не согласованы, растёт риск срабатывания предохранительного клапана и потери теплоносителя.
Текущая страница в тематической подборке.
Смежная тема кластера «дымоходы для котлов».
Смежная тема кластера «мощность котлов».
Смежная тема кластера «тепловой насос для отопления загородного дома».
Смежная тема кластера «мощность котлов».
Смежная тема кластера «мощность котлов».
Смежная тема кластера «горелка с пьезоподжигом».
Смежная тема кластера «мощность котлов».
Смежная тема кластера «мощность котлов».
2. Калькулятор подбора
В калькулятор вводят объём теплоносителя системы, максимальное рабочее давление, предварительное давление бака и температуры нагретого и холодного состояния. Объём складывается не только из котла: в расчёте учитывают трубопроводы и остальные элементы контура. Каждое поле должно соответствовать реальной схеме, а не условному примеру.
Полученный результат сопоставляют с паспортом котла, бака и предохранительной арматуры. Предварительное давление проверяют на холодной системе без давления теплоносителя. Запорную арматуру на линии подключения не перекрывают во время штатной работы, иначе бак перестаёт компенсировать расширение и расчётная схема теряет смысл.
Введите параметры системы — получите ориентировочный результат. Для проекта уточните значения у инженера.
Расчёт предварительный и не заменяет проектную документацию.
3. Исходные данные для расчёта
Для расчёта нужны исходные данные, которые описывают среду и границы её движения: объём теплоносителя, рабочее давление, предварительное давление газовой полости и температурные состояния контура. Значения берут из паспорта оборудования и из фактической длины и заполнения труб, а не из одного элемента установки.
Разные величины отвечают за разные ограничения. Рабочее давление задаёт предел системы, предварительное давление определяет положение мембраны до заполнения, а температура влияет на расширение среды. Перед подстановкой проверяют единицы и состояние системы; измерение на горячем или нагруженном контуре искажает исходные данные.

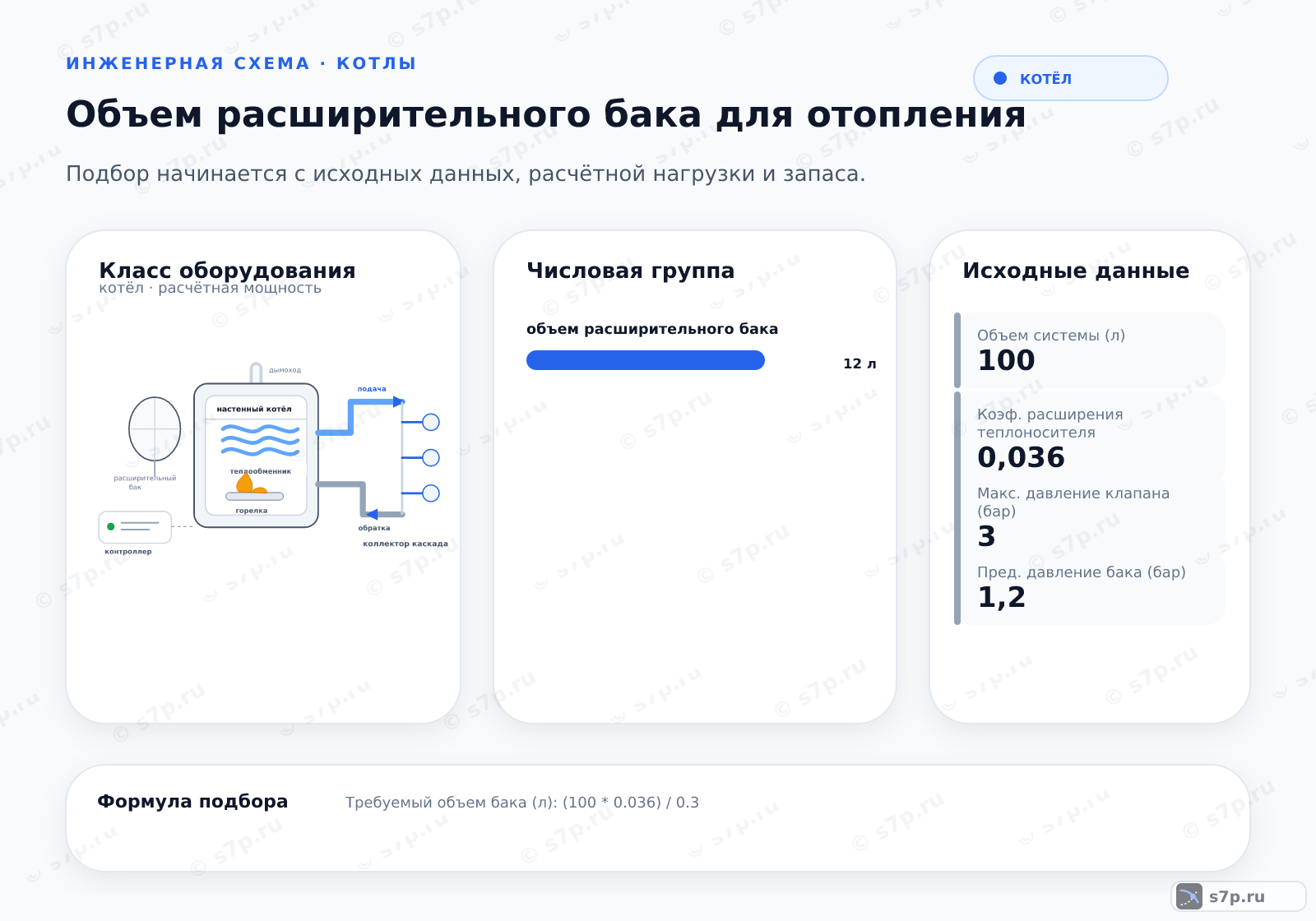

| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Объем теплоносителя системы | 100 л | л | инженерная практика; паспорт котла; объем труб |
| Максимальное рабочее давление | 3 бар | бар | инженерная практика; паспорт котла |
| Предварительное давление бака | 1.2 бар | бар | инженерная практика; паспорт бака |
| Температура нагрева теплоносителя | 90 °C | °C | инженерная практика; паспорт котла |
| Температура холодной системы | 20 °C | °C | инженерная практика; стандартные условия |
4. Диаграмма зависимости
Диаграмма показывает, как изменение температуры теплоносителя связано с его расширением и ростом давления в замкнутом контуре. Газовая полость бака сжимается, принимая дополнительный объём, поэтому давление меняется плавнее, чем в системе без компенсационного объёма. Рабочую область читают вместе с допустимыми пределами оборудования.
По графику нельзя выбирать бак отдельно от котла, труб и предохранительного клапана. Если фактическая точка выходит за расчётную область, проверяют объём системы, предварительное давление и возможность свободного сообщения бака с контуром. Диаграмма помогает увидеть связь параметров, но окончательное решение подтверждают расчётом и паспортом.
5. Типичные ошибки подбора
Бак меньшего объёма не принимает расширение среды в рабочем диапазоне, поэтому давление растёт до срабатывания предохранительного клапана и потери теплоносителя. Обратная ошибка тоже возможна: бак подходящего объёма, но с неверным предварительным давлением не работает в расчётной области. Проверку выполняют на холодной системе без давления среды.
Нельзя перекрывать линию между баком и системой или ставить бак там, где теплоноситель может замёрзнуть. При нестабильном давлении осматривают клапан, соединительную линию, мембрану и фактическое заполнение контура. Изменять настройку по одному показанию манометра без определения причины не следует.
Частые вопросы
Как понять, что расширительный бак мал для системы?
При недостаточном объёме бака давление заметно растёт во время нагрева, срабатывает предохранительный клапан и уходит теплоноситель. Такой признак нужно отличать от неверного предварительного давления, закрытой линии подключения или воздуха. Проверяют объём контура, давление на холодной системе, свободное сообщение бака с трубопроводом и соответствие расчёта паспортам котла и бака.
Когда проверяют предварительное давление бака?
Предварительное давление проверяют на холодной системе, из которой снято давление теплоносителя. В нагретом или заполненном контуре измерение смешивает давление газа и среды, поэтому результат нельзя использовать для корректировки. Перед проверкой изолируют и освобождают бак по принятой схеме, затем сопоставляют значение с расчётом и паспортом. После работы восстанавливают заполнение и проверяют герметичность.
Можно ли перекрыть кран перед расширительным баком?
Линию между баком и отопительным контуром нельзя перекрывать в штатной работе: бак перестанет принимать расширение теплоносителя. Из-за этого давление может вырасти до срабатывания предохранительного клапана. Если запорная арматура предусмотрена для обслуживания, её положение контролируют перед запуском и после работ, а сам бак проверяют на свободное сообщение с системой.
Какие данные нужны для расчёта вместимости бака?
Фиксируют объём теплоносителя во всём контуре, максимальное рабочее давление, предварительное давление бака и температуры нагретого и холодного состояния. Объём берут по котлу, трубам и остальным элементам системы. Давления и температуры сверяют с паспортами оборудования, затем проверяют, что результат совместим с предохранительным клапаном и фактической схемой подключения.
Чем отличается объём бака от объёма теплоносителя?
Объём теплоносителя описывает, сколько среды находится в котле, трубах и отопительных приборах. Объём расширительного бака задаёт пространство для компенсации изменения этого количества при нагреве. Эти величины связаны, но не равны. Бак подбирают по объёму системы, температурному расширению и диапазону давлений, а не заменяют расчёт выбором бака такого же размера.
Почему давление растёт после нагрева контура?
Рост давления может быть связан с недостаточной вместимостью бака, неверным предварительным давлением, воздухом или закрытой линией подключения. Сначала систему переводят в безопасное состояние и проверяют давление на холодном контуре. Затем осматривают бак, арматуру, клапан и герметичность. Подпитка без определения причины только увеличивает объём среды и не устраняет неисправность.
