Масляный теплообменник обеспечивает эффективный отвод тепла от гидравлической системы путем передачи энергии от горячего масла к охлаждающей воде или воздуху через металлические перегородки. Не превышайте максимальное рабочее давление, указанное в паспорте. Избегайте резких перепадов температуры для предотвращения термического удара.
данные обновлены 2026-10-21 ·
1. Коротко: Масляный теплообменник за несколько шагов

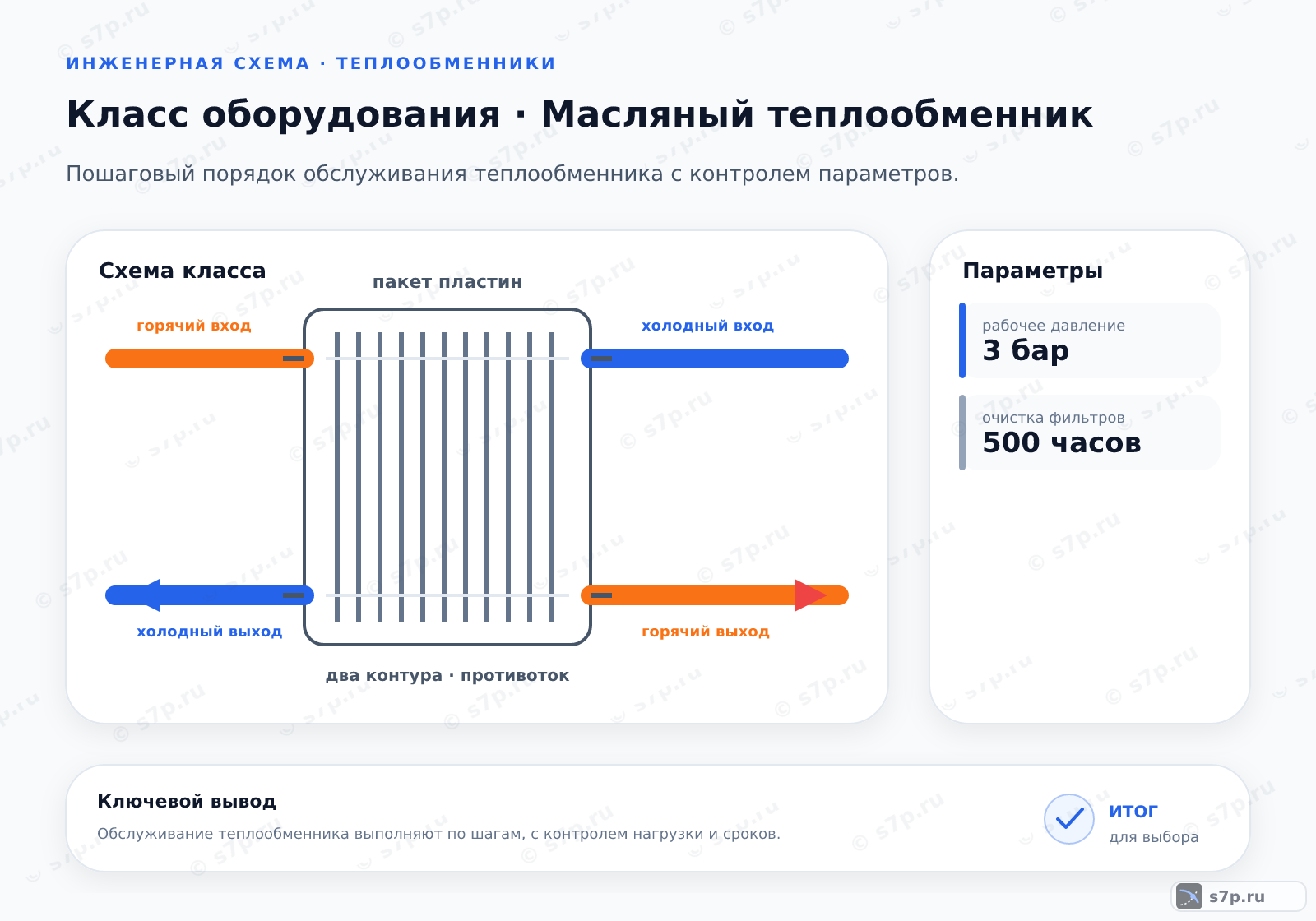

Масляный теплообменник разделяет горячее масло и охлаждающую среду стенкой каналов. Тепло проходит через металл, а сами жидкости не смешиваются при исправной конструкции. Перед применением устанавливают, какая сторона является горячей, какая отводит тепло, какие соединения предусмотрены и как будет удаляться воздух из контуров.
Подбор начинают с вида масла, допустимой температуры, давления, вязкости и требуемого отвода теплоты. Материал уплотнений и каналов должен быть совместим с рабочей жидкостью. Компактный аппарат не заменяет проверку сопротивления потоку, доступности фильтра и возможности осмотра мест, где вероятны загрязнение или течь.
Текущая страница в тематической подборке.
Смежная тема кластера «дымоходы для котлов».
Смежная тема кластера «мощность котлов».
Смежная тема кластера «тепловой насос для отопления загородного дома».
Смежная тема кластера «мощность котлов».
Смежная тема кластера «мощность котлов».
Смежная тема кластера «горелка с пьезоподжигом».
Смежная тема кластера «мощность котлов».
Смежная тема кластера «мощность котлов».
2. Пошаговый порядок
Перед запуском осматривают корпус, фланцы, резьбовые соединения, фильтры и запорную арматуру. Контуры заполняют без захвата воздуха, после чего медленно выводят аппарат на рабочий режим. Резкая подача холодной среды к горячему металлу создаёт термическую нагрузку, поэтому изменение температуры контролируют по обеим сторонам.
При наблюдении сравнивают температуру на входе и выходе, состояние масла, перепад давления и наличие постороннего шума. Если теплоотвод ухудшился, сначала исключают загрязнение фильтра и воздуха, затем проверяют расход и свойства жидкости. Любая подтяжка или разборка выполняется после остановки, охлаждения и снятия давления.

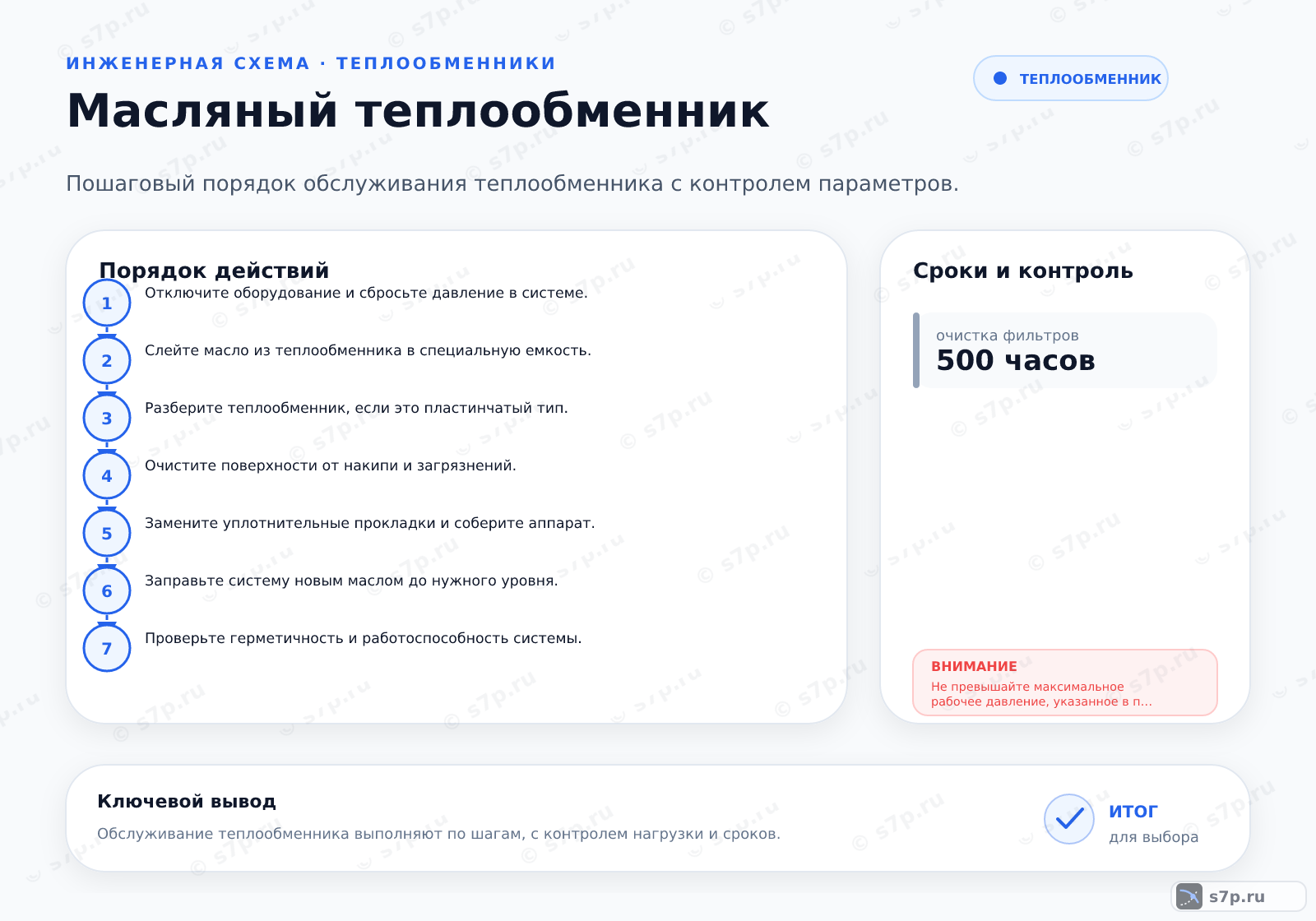

- Шаг 1Отключите оборудование и сбросьте давление в системе.
- Шаг 2Слейте масло из теплообменника в специальную емкость.
- Шаг 3Разберите теплообменник, если это пластинчатый тип.
- Шаг 4Очистите поверхности от накипи и загрязнений.
- Шаг 5Замените уплотнительные прокладки и соберите аппарат.
- Шаг 6Заправьте систему новым маслом до нужного уровня.
- Шаг 7Проверьте герметичность и работоспособность системы.
3. Симптом -> причина -> решение
Связку «симптом — причина — решение» применяют к обеим средам. Рост температуры на масляной стороне при нормальной работе насоса охлаждения может указывать на загрязнение каналов, воздух или недостаточный расход. Течь между контурами заставляет проверить прокладки, затяжку и целостность разделительной стенки, а не только изменить режим насоса.
Шум и вибрация требуют проверки крепления, заполнения и наличия газа в потоке. Разница температур сама по себе не показывает неисправный узел: её сопоставляют с нагрузкой, вязкостью масла и сопротивлением аппарата. После устранения причины повторяют наблюдение на плавном пуске и фиксируют, какой признак исчез.
4. Сроки и периодичность
Периодичность обслуживания зависит от чистоты масла, качества охлаждающей среды, режима нагрева и состояния фильтра. В паспорте отдельно указаны интервалы осмотра, очистки и замены расходных деталей; их не смешивают в один срок. При загрязнённой жидкости обслуживание требуется раньше, чем при стабильном чистом контуре.
Срок эксплуатации оценивают по состоянию каналов, прокладок, креплений и поверхности теплообмена, а не только по календарю. Перед возобновлением работы после простоя проверяют отсутствие закисания арматуры и изменение свойств масла. Запись температуры, перепада давления и замеченных подтёков помогает увидеть постепенное ухудшение до разборки.

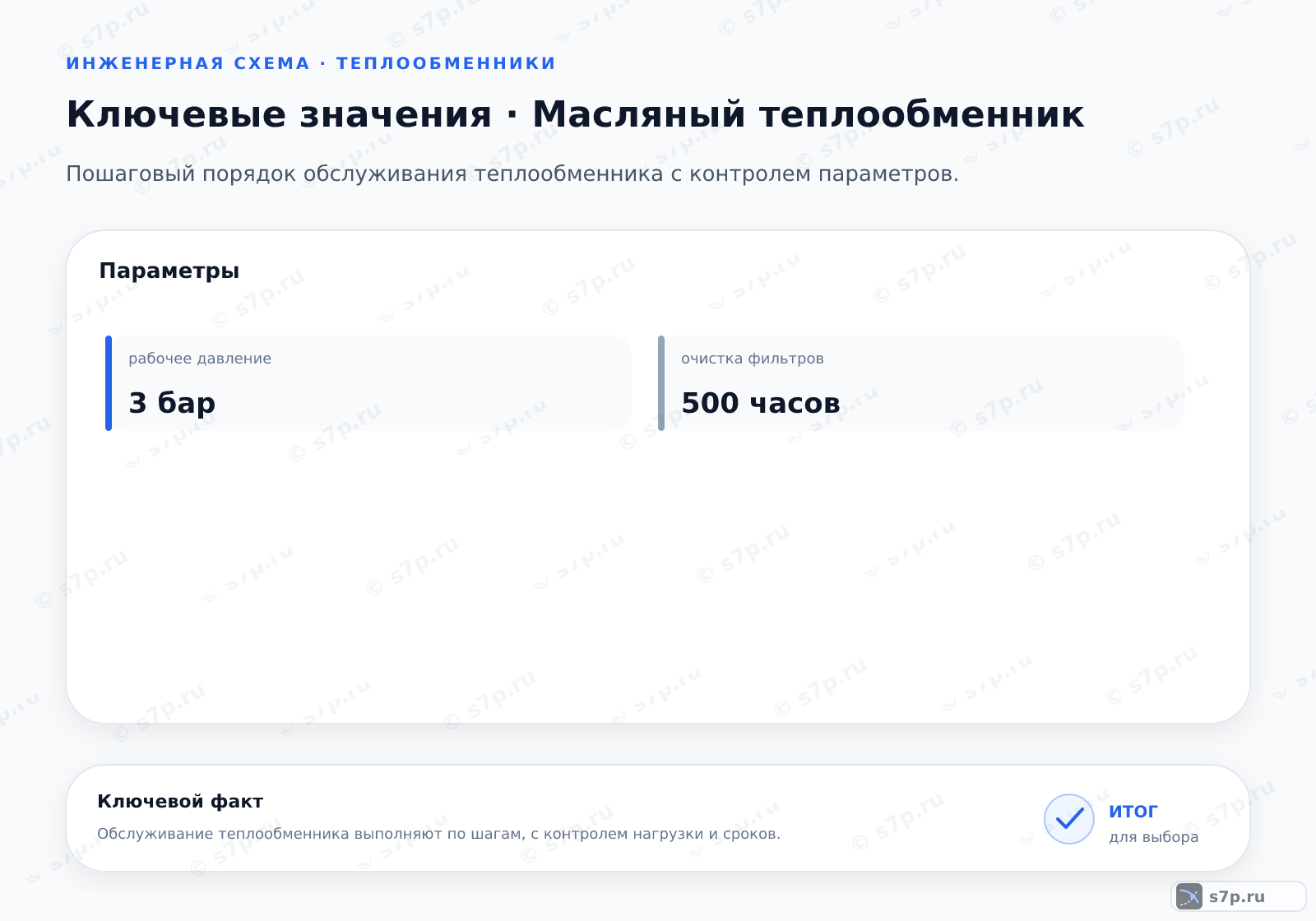

| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Периодичность проверки | 12 месяцев | месяцев | инженерная практика; сверить по паспорту |
| Замена масла | 2000 часов | часов | инженерная практика; сверить по паспорту |
| Очистка фильтров | 500 часов | часов | инженерная практика; сверить по паспорту |
| Химическая промывка | 1 год | год | инженерная практика; сверить по паспорту |
5. Предупреждения и чего не делать
Не вводят в контур жидкость, совместимость которой с металлом, пайкой, прокладками и маслом не подтверждена паспортом. Смешение разных составов может изменить вязкость, ускорить коррозию или повредить уплотнения. При смене жидкости сначала оценивают остатки прежнего состава, возможность промывки и порядок удаления загрязнений.
Нельзя перекрывать циркуляцию на нагретом аппарате без понимания последствий и резко менять температуру одной стороны. Не разбирают соединения под давлением и не очищают каналы инструментом, который повреждает стенку. При следах масла в охлаждающей среде или воды в масле аппарат останавливают и ищут место нарушения разделения контуров.
Частые вопросы
Как определить, какая сторона теплообменника предназначена для масла?
Ориентируются на маркировку корпуса, схему подключения и паспорт, а не на положение патрубков. Уточняют допустимые температуру, давление, вязкость и направление потока для каждой стороны. Ошибка при подключении меняет тепловую нагрузку и может нарушить работу уплотнений. Перед запуском проверяют заполнение, удаление воздуха, фильтры и доступность запорной арматуры.
Почему масляный теплообменник стал хуже отводить тепло?
Причиной бывают загрязнение каналов или фильтра, воздух, уменьшение расхода, изменение вязкости масла и нарушение режима охлаждающей среды. Сначала сравнивают температуры входа и выхода, перепад давления и состояние насоса. Если показатели указывают на засор, аппарат очищают подходящим способом после остановки и снятия давления. Простое увеличение подачи без диагностики может усилить нагрузку на контур.
Можно ли заменить рабочую жидкость без промывки аппарата?
Решение зависит от совместимости нового состава с металлом, пайкой, прокладками и остатками прежней жидкости. Несовместимость меняет вязкость, ускоряет коррозию или повреждает уплотнения. Перед заменой сверяют паспорт, оценивают возможность полного удаления старой среды и выбирают порядок промывки. После заполнения удаляют воздух и наблюдают за температурой, течами и перепадом давления.
Чем засор фильтра отличается от загрязнения каналов?
Засор фильтра обычно повышает сопротивление перед аппаратом и меняет расход на входе, тогда как отложения внутри теплообменника ухудшают передачу тепла при уже ограниченном проходе. Проверяют перепад давления до и после фильтра, состояние сетки и температуру обеих сред. Очистку начинают с доступного фильтра, затем решают, нужна ли промывка каналов по инструкции.
Как сравнить варианты масляных теплообменников для одной системы?
Сопоставляют допустимые давление и температуру, свойства масла, расход обеих сред, сопротивление каналов, материалы уплотнений и способ очистки. Размер корпуса сам по себе не показывает пригодность. Учитывают направление потоков, расположение патрубков, место обслуживания и возможность удалить воздух. Результат сравнения подтверждают паспортом и расчётом рабочей точки, а не общей похожестью аппаратов.
Какие признаки требуют остановки теплообменника?
Аппарат останавливают при появлении течи между контурами, резком росте температуры, необычном шуме, вибрации, запахе масла в охлаждающей среде или воды в масле. Сначала прекращают нагрев и циркуляцию по безопасной процедуре, затем снимают давление и ждут остывания. Разборку выполняют после определения причины, чтобы не повредить горячие уплотнения и стенки каналов.
