КПД котла — это отношение полезной теплоты, переданной теплоносителю, к затраченной энергии топлива, где конденсационные модели достигают более 100% за счет утилизации скрытой теплоты парообразования, а классические — около 92–93%. Коэффициент полезного действия (КПД) котла — это отношение количества теплоты, переданной теплоносителю в контуре отопления или ГВС, к количеству теплоты, выделившемуся при сгорании топлива, выраженное в процентах.
данные обновлены 2026-10-21 ·
1. От чего зависит КПД котла и как его сравнивать
КПД котла выражает отношение полезного тепла к энергии топлива. Величина зависит от типа котла, температуры уходящих газов, режима обратной воды, чистоты теплообменника, состава дымовых газов и работы автоматики. Поэтому сравнение имеет смысл только при одинаково понятной методике и сопоставимых режимах.
В исходных данных классический котёл описан значением 93 %, а конденсационные модели могут иметь показатель выше 100 % относительно низшей теплоты сгорания за счёт учёта скрытой теплоты. Это не означает создание энергии: меняется база расчёта. Для эксплуатации важнее связать показатель с реальной нагрузкой и состоянием оборудования.
Текущая страница в тематической подборке.
Смежная тема кластера «дымоходы для котлов».
Смежная тема кластера «мощность котлов».
Смежная тема кластера «тепловой насос для отопления загородного дома».
Смежная тема кластера «мощность котлов».
Смежная тема кластера «мощность котлов».
Смежная тема кластера «горелка с пьезоподжигом».
Смежная тема кластера «мощность котлов».
Смежная тема кластера «мощность котлов».
2. Устройство и принцип работы
Тепло образуется в горелке, передаётся через теплообменник воде, а продукты сгорания уходят в дымоход. В конденсационной конструкции часть теплоты возвращается при охлаждении газов и образовании конденсата. На каждом участке возникают потери, поэтому измерение КПД связывают с температурой выхода, обратки и составом дымовых газов.
Исходные шаги проверки включают осмотр утечек и коррозии, контроль давления в баке и контуре, осмотр горелки, измерение температур, анализ CO2 и CO, а затем расчёт или чтение электронного блока. Давление в контуре в примере указано как 1.5 бар; это исходный параметр, который сверяют с паспортом системы.
- Шаг 1Проведите визуальный осмотр котла на наличие утечек теплоносителя и коррозии.
- Шаг 2Проверьте давление в расширительном баке и контуре системы (обычно 1.5 бар).
- Шаг 3Снимите крышку горелки и осмотрите горелочное устройство на наличие нагара.
- Шаг 4Измерьте температуру уходящих газов и температуру обратки теплоносителя.
- Шаг 5С помощью газоанализатора определите концентрацию CO2 и CO в дымовых газах.
- Шаг 6Рассчитайте КПД по формуле или проверьте показания электронного блока управления.

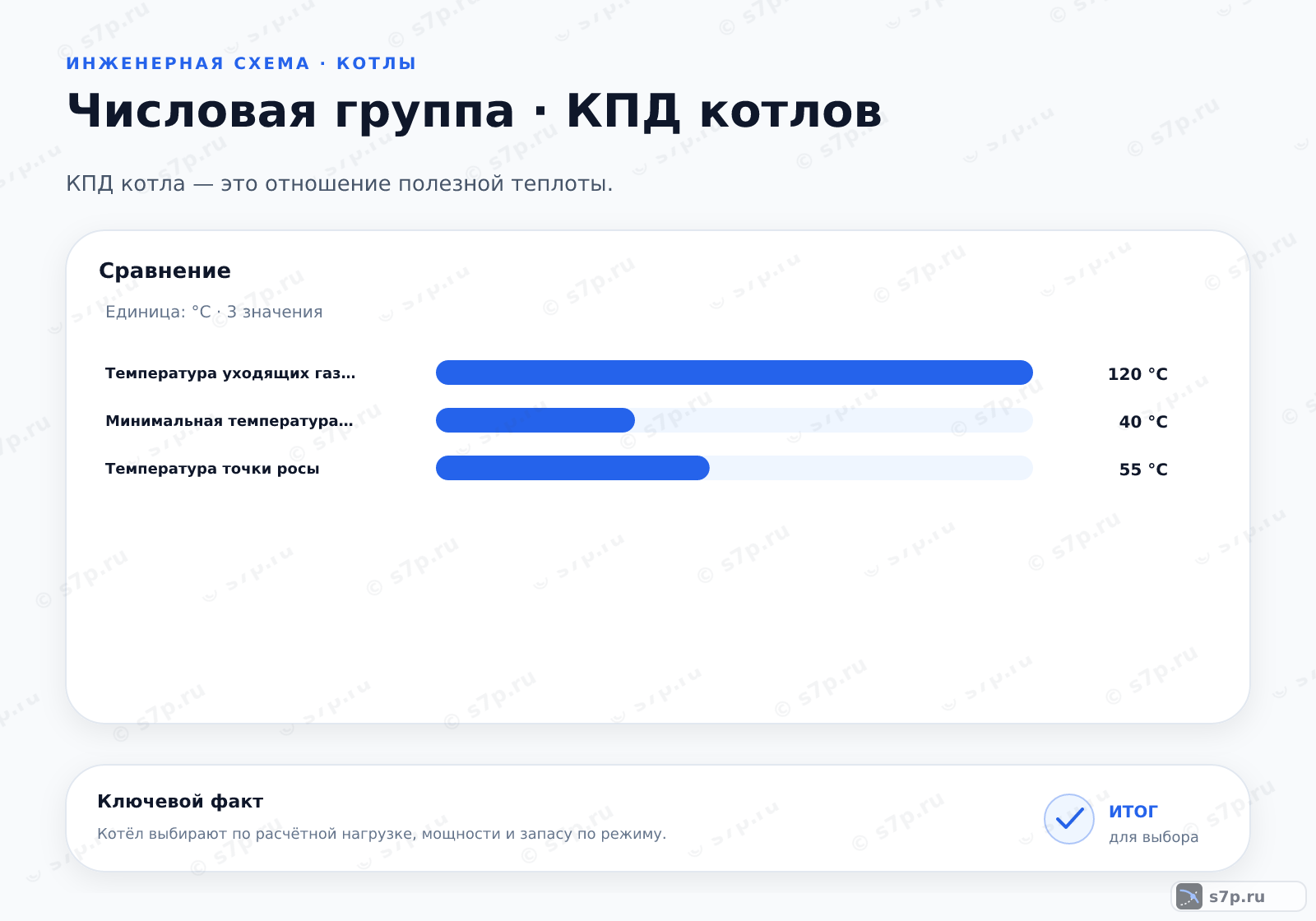

3. Ключевые параметры
Для оценки используют температуру уходящих газов 120 °C, концентрацию CO2 9 %, минимальную температуру обратки 40 °C, давление газа перед горелкой 20 мбар и температуру точки росы 55 °C. Эти строки задают набор для проверки, но не заменяют паспортные пределы конкретной модели.
Показания читают совместно. Если температура обратки ниже точки росы и котёл рассчитан на конденсацию, режим может увеличить долю возврата теплоты. Если поверхность загрязнена или горелка настроена неправильно, одна удачная температура не подтверждает высокий КПД. Сначала устраняют причину отклонения, затем повторяют измерение.
| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Температура уходящих газов | 120 °C | °C | инженерная практика; сверить по паспорту |
| Концентрация CO2 в газах | 9 % | % | инженерная практика; сверить по паспорту |
| Минимальная температура обратки | 40 °C | °C | инженерная практика; сверить по паспорту |
| Давление газа перед горелкой | 20 мбар | мбар | инженерная практика; сверить по паспорту |
| Температура точки росы | 55 °C | °C | инженерная практика; сверить по паспорту |

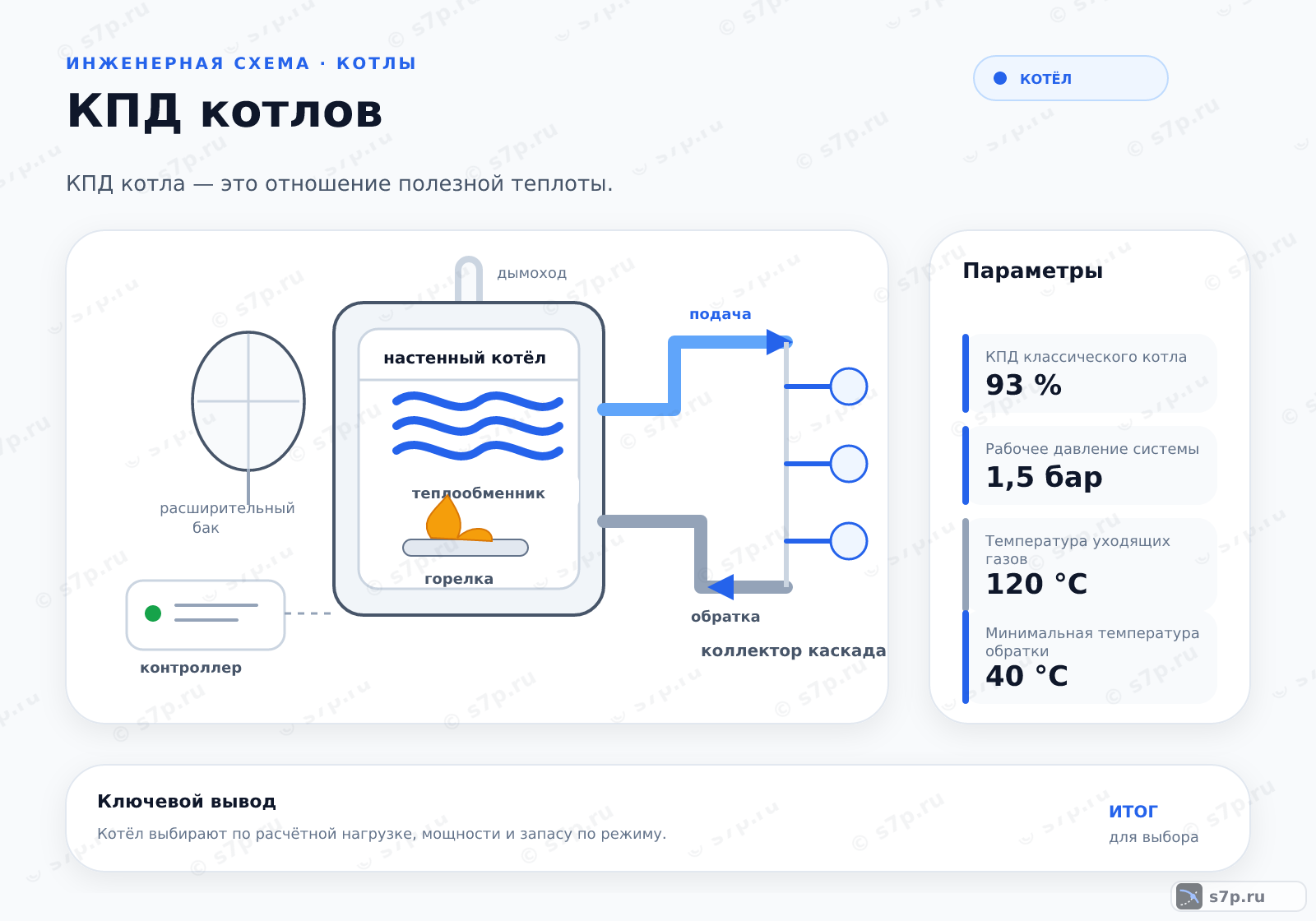

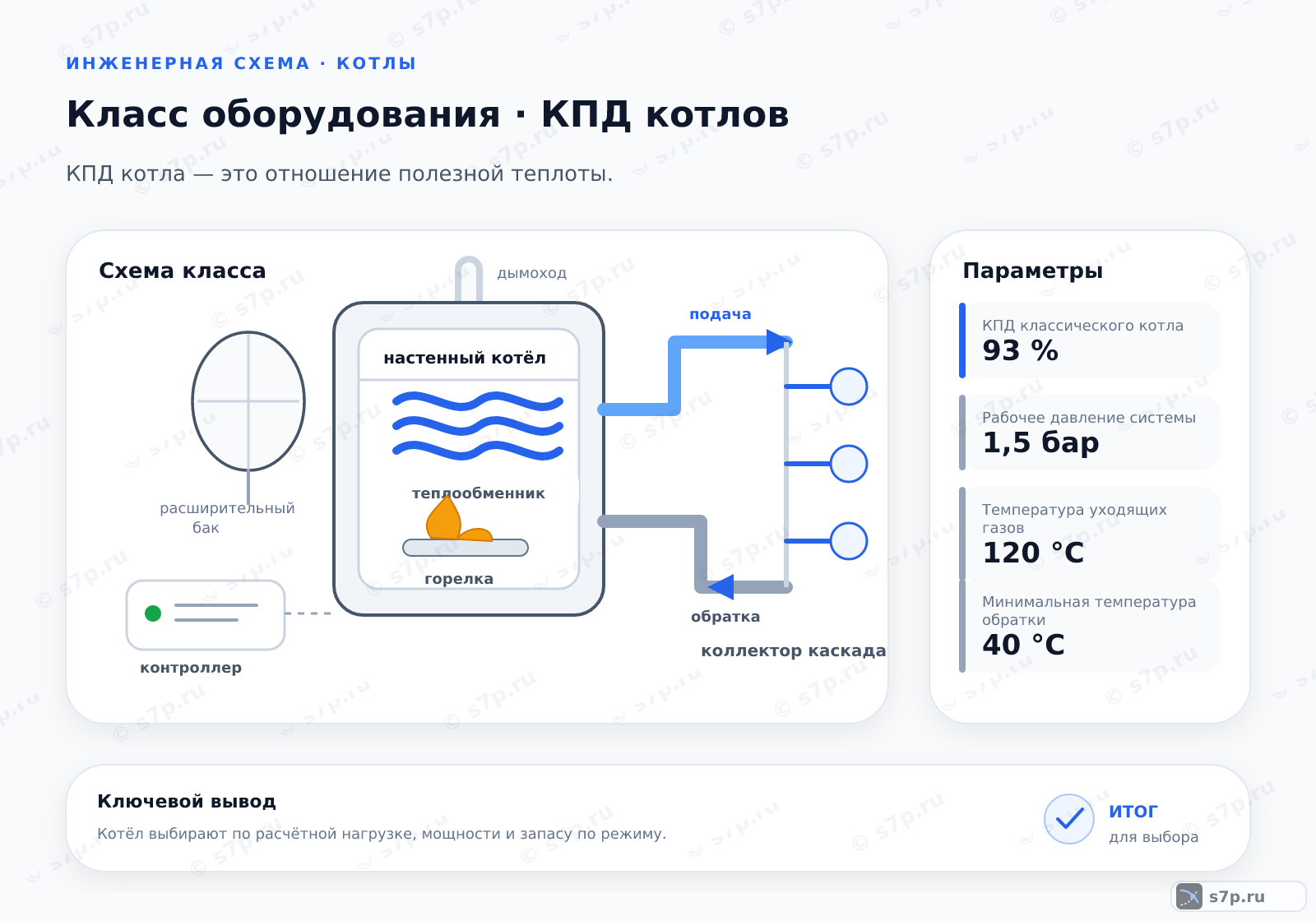

4. Схема потерь и передачи тепла в котле
Схема связывает топливо, горелку, теплообменник, отопительный контур и дымовой тракт. Тепло проходит к воде, а газовый поток уносит часть энергии; в конденсационном режиме часть этой энергии возвращается через теплообменную поверхность. Датчики и автоматика нужны, чтобы связать рабочую точку с безопасностью горения.
По схеме проверяют места измерения температур и состава газов, направление воды и доступ к очистке. Показатель КПД нельзя читать отдельно от режима системы: изменение обратной линии, тяги или нагрузки меняет результат. Фактические соединения сопоставляют с паспортной схемой до расчёта.
5. Виды и разновидности
Классический котёл использует открытую камеру и естественную тягу, конденсационный — закрытую камеру и принудительный отвод, двухконтурный — отдельную организацию отопления и горячего водоснабжения через битермический теплообменник. Эти различия влияют на режимы, обслуживание и отвод конденсата.
При сравнении смотрят не только на заявленный КПД, но и на температуру обратки, требования к дымоходу, состав воды, доступ к теплообменнику и работу автоматики. Модель подходит системе тогда, когда её рабочие условия согласуются с нагрузкой и паспортом, а измерения можно повторить на месте.
| Значение | Источник |
|---|---|
| Классический котел с открытой камерой сгорания и естественной тягой. | инженерная практика |
| Конденсационный котел с закрытой камерой сгорания и принудительной тягой. | инженерная практика |
| Двухконтурный котел с битермическим теплообменником для ГВС. | инженерная практика |
6. На что влияет и зачем нужно
Температура обратки 40–50 °C может увеличить долю конденсации, если котёл рассчитан на такой режим; результат проверяют по паспорту и измерениям. Чистку теплообменника и погодозависимую автоматику оценивают вместе с нагрузкой, температурой газов и составом дымовых газов.
Температура обратки 40–50 °C может увеличить долю конденсации в котле, рассчитанном на такой режим. Очистка теплообменника возвращает теплопередачу, а погодозависимая автоматика согласует температуру подачи с изменением нагрузки. Эти меры оценивают вместе, потому что загрязнение или неверная настройка способны перекрыть эффект выбранного режима.
Для контроля фиксируют температуру подачи и обратки, уходящих газов, состав дымовых газов и давление. Затем сравнивают результат с предыдущим измерением при сопоставимой нагрузке. По одному снижению температуры нельзя заключать, что КПД вырос: нужно исключить ошибку датчика, подсос воздуха и изменение расхода.
7. Частые ошибки и на что смотреть
Повышенное содержание CO в дымовых газах — основание прекратить эксплуатацию и проверить горение, тягу и герметичность, поскольку существует риск отравления. Конденсат имеет кислую среду, поэтому его отвод выполняют кислотостойкими трубами, а нейтрализатор подбирают по условиям сброса и схеме котла.
Конденсационный котёл допускает подключение к чугунным радиаторам, если вся система соответствует его рабочему режиму. Низкая температура обратной воды способствует конденсации только в котле, рассчитанном на такой процесс. Перед изменением настроек проверяют теплообменник, горелку, газоход, датчики и фактический состав дымовых газов.
Частые вопросы
Почему показатель КПД котла может быть выше ста процентов?
Для конденсационных котлов показатель иногда считают относительно низшей теплоты сгорания топлива и дополнительно учитывают возврат скрытой теплоты водяного пара. Поэтому значение может быть выше 100 процентов без создания энергии. В исходных данных для классического котла приведено 93 %, а конденсационный вариант описан как превышающий 100 %. При сравнении нужно уточнить базу расчёта и рабочий режим обеих моделей.
Какое давление проверяют в расширительном баке и контуре?
В исходных шагах проверки для давления в расширительном баке и контуре приведено обычно 1.5 бар. Это пример исходной системы, а не универсальная настройка. Сначала разделяют давление водяной части и состояние газовой полости, затем сопоставляют показания на холодном и рабочем контуре с паспортом. Если давление быстро меняется или срабатывает сброс, проверяют бак, утечки, подпитку и перекрытые соединения.
Какие измерения нужны для оценки КПД на месте?
В таблице указаны температура уходящих газов 120 °C, концентрация CO2 9 %, минимальная температура обратки 40 °C, давление газа перед горелкой 20 мбар и температура точки росы 55 °C. Эти параметры снимают вместе, при понятной нагрузке и исправных датчиках. Затем оценивают состав дымовых газов, состояние теплообменника и соответствие паспорту. Отдельная цифра не заменяет измерительную последовательность.
Почему чистый теплообменник важен для сравнения котлов?
Загрязнение теплообменника добавляет сопротивление теплопередаче и меняет температуру уходящих газов. Из-за этого исправный котёл может показать результат хуже расчётного, а сравнение с другой моделью станет некорректным. Перед измерением осматривают поверхности, горелку, дымоход и уплотнения, затем проверяют температуру и состав газов. Очистку не подменяют изменением давления газа или задания автоматики.
Можно ли подключить конденсационный котёл к чугунным радиаторам?
Такое подключение возможно, если отопительная система соответствует рабочему режиму конкретного конденсационного котла. Чугунные радиаторы сами по себе не определяют КПД: проверяют температуру обратки, расход, автоматику, материал дымохода и отвод конденсата. Низкая обратная температура может поддерживать конденсацию только у котла, рассчитанного на такой режим. Итог сверяют со схемой и паспортом оборудования.
Что делать при повышенном содержании CO в дымовых газах?
Повышенное содержание CO рассматривают как опасное отклонение: эксплуатацию прекращают в безопасном порядке и проверяют горение, тягу, герметичность, воздух и газовую арматуру. Дополнительно осматривают теплообменник и дымоход, потому что причина может быть в загрязнении или обратном движении газов. После устранения дефекта состав продуктов сгорания измеряют повторно. Настройку выполняют по процедуре для конкретного котла.
