КПД газового котла зависит от типа теплообменника и режима работы, достигая 109% в конденсационных моделях за счет утилизации скрытой теплоты парообразования воды. Показывает эффективность преобразования химической энергии топлива в тепловую энергию.
данные обновлены 2026-10-21 ·
1. От чего зависит КПД газового котла
КПД газового котла связывает энергию топлива с теплом, которое получает теплоноситель. Потери возникают с уходящими газами, через корпус, при неполном сгорании и во время переходных режимов. Поэтому показатель оценивают вместе с температурой газов, составом продуктов сгорания, состоянием теплообменника и настройкой горелки.
Атмосферная модель в графических данных имеет КПД 92 %, но это значение относится к указанному типу и режиму, а не к любому газовому котлу. Для проверки сначала определяют конструкцию камеры и теплообменника, затем сопоставляют измерения с паспортом. Так отделяют расчётную характеристику от фактического состояния установки.
Текущая страница в тематической подборке.
Смежная тема кластера «дымоходы для котлов».
Смежная тема кластера «мощность котлов».
Смежная тема кластера «тепловой насос для отопления загородного дома».
Смежная тема кластера «мощность котлов».
Смежная тема кластера «мощность котлов».
Смежная тема кластера «горелка с пьезоподжигом».
Смежная тема кластера «мощность котлов».
Смежная тема кластера «мощность котлов».
2. Устройство и принцип работы
Газ сгорает в горелке, тепло проходит через теплообменник к воде, а продукты сгорания уходят по дымовому тракту. В зависимости от конструкции воздух поступает естественно или вентилятором. Очистка теплообменника и горелки нужна не сама по себе: нагар меняет передачу тепла, а загрязнение газового пути влияет на тягу и состав выбросов.
В исходной последовательности перед очисткой отключают питание и перекрывают газ, снимают кожух, отсоединяют горелочное устройство, очищают поверхности, проверяют уплотнения и электроды, затем собирают узлы и контролируют тягу. Такой порядок сохраняет связь между обслуживанием и безопасностью запуска.
- Шаг 1Отключите электропитание котла и перекройте газовый кран.
- Шаг 2Снимите защитный кожух корпуса котла, открутив крепежные винты.
- Шаг 3Демонтируйте горелочное устройство, отсоединив газовый шланг и электрические разъемы.
- Шаг 4Очистите теплообменник и горелку от нагара мягкой щеткой или сжатым воздухом.
- Шаг 5Проверьте герметичность уплотнений и состояние электродов розжига.
- Шаг 6Соберите узлы в обратном порядке и проверьте тягу дымовым анализатором.
3. Ключевые параметры
Для проверки используют температуру уходящих газов, температуру конденсации, давление газа, расход воздуха и содержание CO. В таблице указаны 150 °C для уходящих газов, 57 °C для конденсации, давление газа от 12 мбар до 25 мбар, расход воздуха 1.2 м³/ч и содержание CO 0.02 %. Каждое значение сопоставляют с паспортом конкретного котла и фактическим режимом.
Параметры связаны между собой: изменение подачи газа требует проверки воздуха и состава дымовых газов, а загрязнение теплообменника меняет температуру выхода. Одна цифра КПД не определяет причину неисправности. Если измерения расходятся, сначала проверяют чистоту поверхностей, герметичность, тягу и исправность датчиков, а затем повторяют измерение.
| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Температура уходящих газов | 150 °C | °C | инженерная практика; паспортные данные |
| Температура конденсации | 57 °C | °C | инженерная практика; паспортные данные |
| Минимальное давление газа | 12 мбар | мбар | инженерная практика; паспортные данные |
| Максимальное давление газа | 25 мбар | мбар | инженерная практика; паспортные данные |
| Расход воздуха на горение | 1.2 м³/ч | м³/ч | инженерная практика; расчетные данные |
| Содержание CO в дымовых газах | 0.02 % | % | инженерная практика; нормы безопасности |

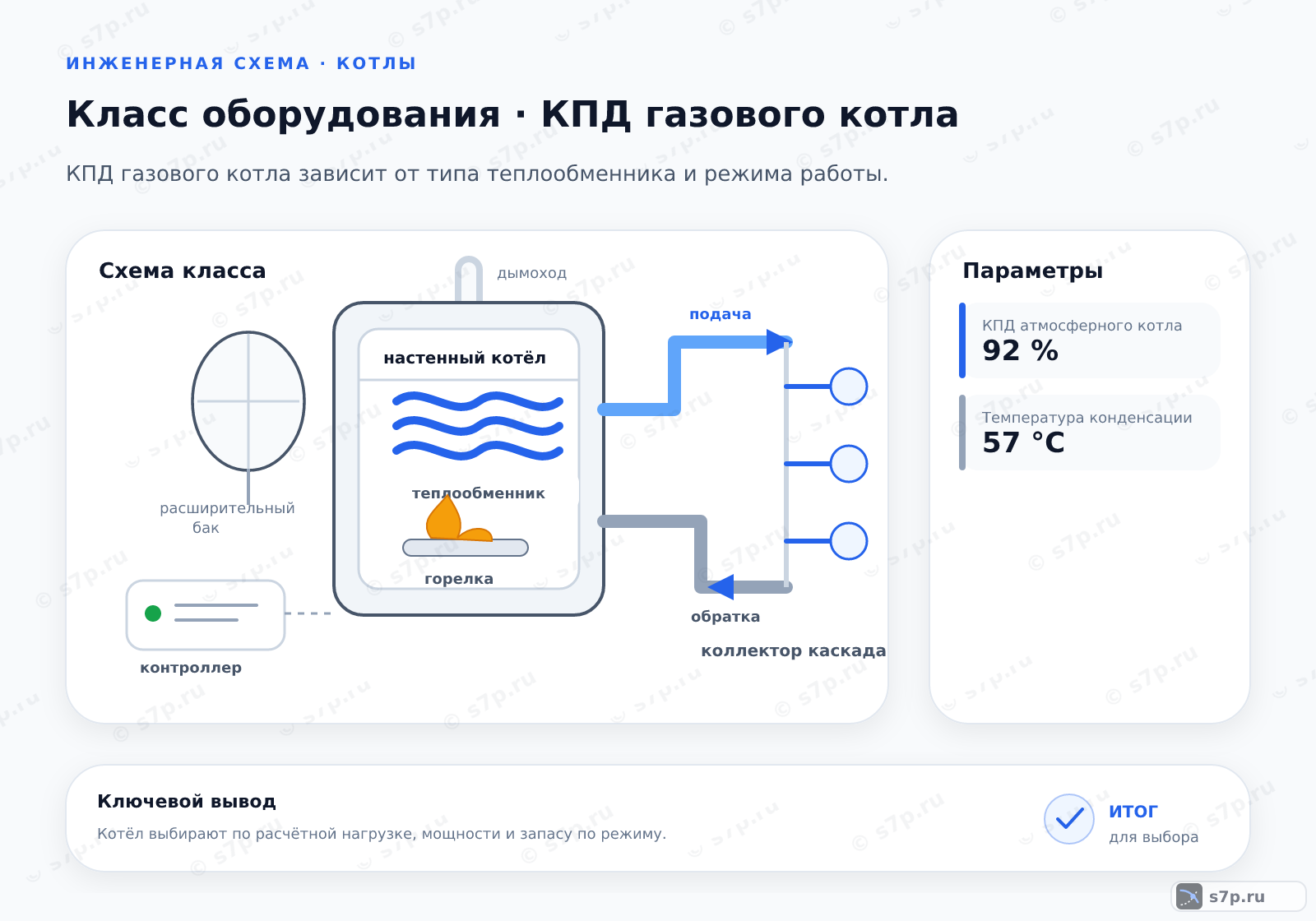

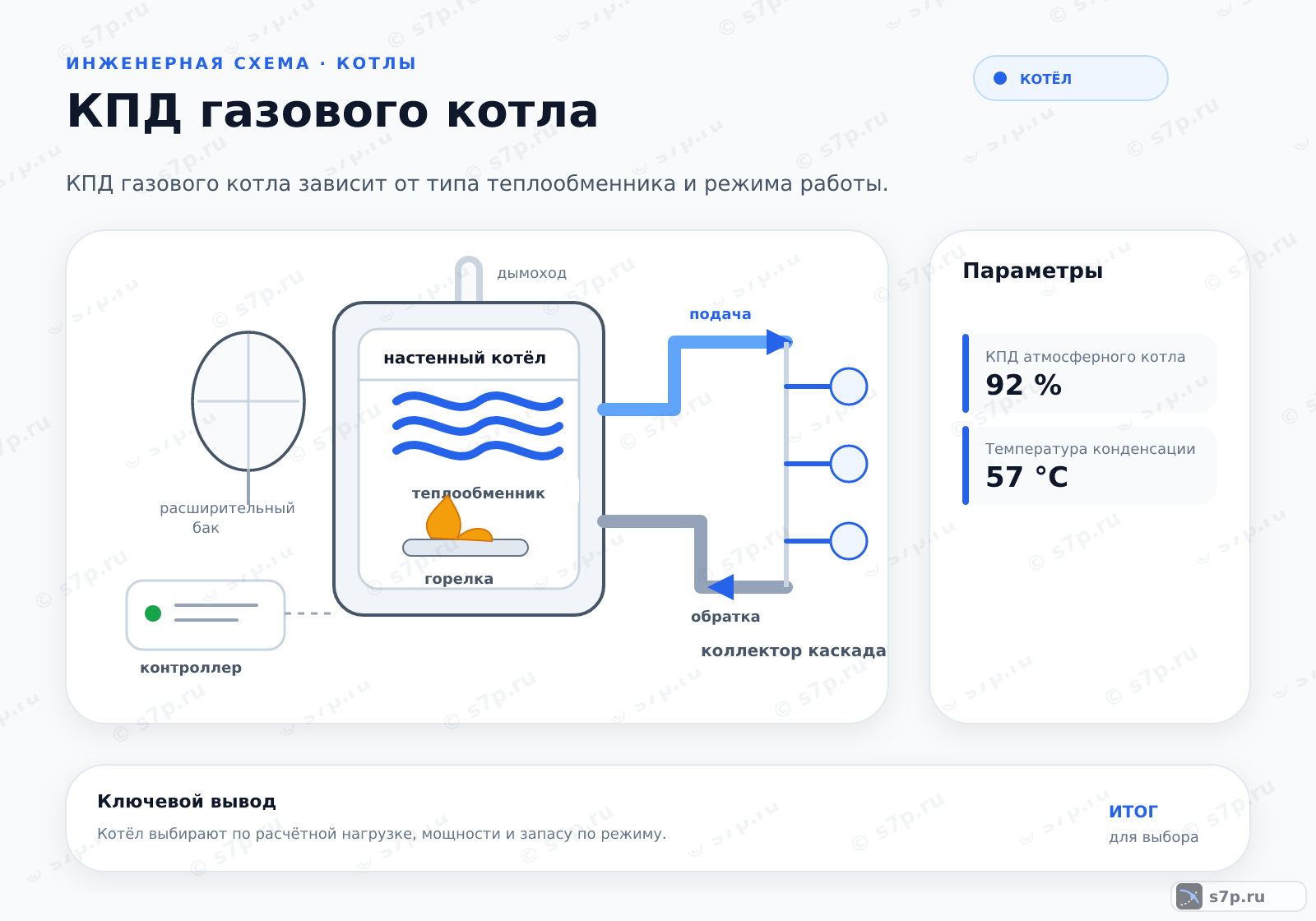

4. Схема передачи энергии от газа к теплоносителю
В схеме энергия движется от газа к пламени, затем через теплообменник к теплоносителю. Отдельная ветвь уводит продукты сгорания, а автоматика регулирует подачу топлива и воздуха по сигналам датчиков. Потери определяют по состоянию дымового тракта, температуре выхода и составу газов, а не по одному внешнему признаку.
При чтении схемы проверяют направление движения, расположение горелки, доступ к очистке и места отбора измерений. Камера, теплообменник, дымоход и автоматика должны работать согласованно. Несовпадение фактической обвязки с паспортным рисунком может изменить тягу и результат оценки КПД.
5. Виды и разновидности
Атмосферный котёл использует открытую камеру и естественную тягу, турбированный — закрытую камеру и вентилятор, конденсационный — дополнительный теплообменный путь для использования тепла конденсации. Эти признаки описывают устройство и способ работы, но не гарантируют одинаковый результат в любой системе.
При сравнении уточняют режим обратной линии, температуру уходящих газов, требования к дымоходу, образование конденсата и доступность очистки. Паспортный показатель оценивают вместе с реальной нагрузкой и настройкой горелки. Разница конструкции важнее рекламного названия, если нужно понять причины потерь.
| Значение | Источник |
|---|---|
| Атмосферный котел: открытая камера сгорания, естественная тяга. | инженерная практика; классификация котлов |
| Турбированный котел: закрытая камера, принудительная тяга вентилятором. | инженерная практика; классификация котлов |
| Конденсационный котел: вторичный теплообменник для утилизации тепла. | инженерная практика; классификация котлов |
6. На что влияет и зачем нужно
При температуре обратки 45–50 °C доля конденсации может увеличиваться, поэтому режим оценивают по конструкции котла и его паспорту. Чистый теплообменник и погодозависимая автоматика помогают сохранить ожидаемый режим, но результат подтверждают измерением температуры газов и обратки.
Для конденсационной схемы снижение температуры обратки до 45–50 °C увеличивает долю конденсации и может повысить КПД. Это работает только при подходящем теплообменнике, отводе конденсата и режиме отопительной системы; само понижение температуры не исправляет неверную настройку горелки.
Чистый теплообменник сохраняет передачу тепла, а погодозависимая автоматика помогает согласовать подачу с нагрузкой. При оценке результата фиксируют режим, температуру газов и обратки, состояние поверхностей и показания анализа дымовых газов. Иначе сезонное изменение КПД нельзя связать с одной причиной.
7. Частые ошибки и на что смотреть
Открытый доступ к горелке и газоходам недопустим; температура обратки ниже 40 °C может быть опасной для теплообменника из-за образования кислот. При отклонении сначала проверяют тягу, горелку, газовую арматуру и уплотнения, а настройку выполняют по паспорту квалифицированным специалистом.
К ошибкам относят эксплуатацию котла с открытым доступом к горелке или газоходам, работу при неподходящей температуре обратки и попытку изменить газовую арматуру без квалифицированной проверки. Низкая температура обратки ниже 40 °C может способствовать коррозии теплообменника из-за образования кислот, поэтому режим сопоставляют с конструкцией котла.
При отклонении КПД сначала осматривают теплообменник, горелку, дымоход и уплотнения, затем проверяют давление газа, воздух и состав дымовых газов. Настройку газовой арматуры выполняют только специалистом с нужным допуском; случайное изменение подачи может скрыть неисправность и ухудшить горение.
Частые вопросы
Почему КПД атмосферного котла отличается от конденсационного?
Атмосферный котёл отводит продукты сгорания без использования скрытой теплоты конденсации, а конденсационный возвращает часть этой энергии через теплообменник при подходящей температуре обратки. В исходных материалах для атмосферного котла указано 92 %, а для конденсационной модели приведено значение 109 % относительно низшей теплоты сгорания. Сравнивать их нужно с одинаково понятной базой расчёта и режимом.
Как температура обратки влияет на конденсацию?
В исходных данных снижение температуры обратки до 45–50 °C увеличивает долю конденсации и может повысить КПД конденсационной схемы. Эффект зависит от теплообменника, нагрузки, отвода конденсата и настройки автоматики. Нельзя просто снизить температуру без проверки системы: при неподходящем котле меняются условия горения и отопления. Результат оценивают по измерениям, а не по одному заданию регулятора.
Что означают значения давления газа в таблице?
Для этой темы приведены минимальное давление газа 12 мбар и максимальное 25 мбар. Они задают диапазон исходной проверки, но не заменяют паспортные пределы конкретного котла и газовой арматуры. При отклонении давления меняются подача топлива, состав смеси и температура газов. Давление проверяют вместе с расходом воздуха, герметичностью, тягой и анализом продуктов сгорания, а регулировку выполняют по процедуре производителя.
Зачем измерять температуру конденсации и уходящих газов?
В таблице температура уходящих газов указана как 150 °C, а температура конденсации — 57 °C. Сопоставление этих показателей помогает понять тепловой режим дымового тракта и риск образования влаги. Измерения проводят на исправном, очищенном котле и связывают с нагрузкой, тягой и температурой обратки. Если значение резко изменилось, проверяют теплообменник, горелку, датчик и дымоход до вывода о снижении КПД.
Почему чистка теплообменника влияет на КПД?
Нагар и отложения создают дополнительное сопротивление передаче тепла. Часть энергии остаётся в дымовых газах, температура выхода меняется, а горелка может работать в режиме, для которого автоматика была настроена иначе. После очистки проверяют уплотнения, тягу, состояние электродов и состав продуктов сгорания. Если поверхности чистые, но результат не восстановился, ищут причину в воздухе, давлении газа, датчиках или дымовом канале.
Что делать при низкой температуре обратки?
Температура обратки ниже 40 °C в исходной странице отмечена как возможная причина коррозии теплообменника из-за образования кислот. Сначала уточняют тип котла и предусмотрен ли для него конденсационный режим, затем проверяют отвод конденсата, материал труб и состояние поверхностей. Нельзя считать любое охлаждение полезным для КПД. Режим корректируют после проверки нагрузки, автоматики и паспортных ограничений.
