Котел с закрытой камерой сгорания использует коаксиальный дымоход для забора воздуха и отвода продуктов сгорания, что обеспечивает безопасность и независимость от вентиляции помещения. Котел с закрытой камерой сгорания — это теплогенерирующее оборудование, в котором горелка полностью изолирована от помещения, а воздух для горения забирается с улицы через коаксиальный дымоход, а продукты сгорания отводятся наружу. Повышение КПД за счет утилизации скрытой теплоты парообразования.
данные обновлены 2026-10-21 ·
1. Как закрытая камера отделяет горелку от помещения
Котёл с закрытой камерой сгорания отделяет горелку от воздуха помещения. Воздух для горения поступает по отдельному каналу, а продукты сгорания удаляются наружу; коаксиальный дымоход объединяет эти направления в одном узле. Такое устройство снижает зависимость процесса горения от воздухообмена, но не отменяет проверки герметичности и тяги.
При выборе смотрят на тип топлива, конструкцию теплообменника, допустимую трассу дымохода, способ обслуживания и требования автоматики. Закрытая камера не означает, что любой дымоход подойдёт к любому котлу: сечение, уплотнения, длина и отвод конденсата должны соответствовать паспорту модели.
Текущая страница в тематической подборке.
Смежная тема кластера «дымоходы для котлов».
Смежная тема кластера «мощность котлов».
Смежная тема кластера «тепловой насос для отопления загородного дома».
Смежная тема кластера «мощность котлов».
Смежная тема кластера «мощность котлов».
Смежная тема кластера «горелка с пьезоподжигом».
Смежная тема кластера «мощность котлов».
Смежная тема кластера «мощность котлов».
2. Устройство и принцип работы
В рабочем цикле автоматика подаёт топливо и воздух, горелка формирует пламя, теплообменник передаёт энергию воде, а дымоход выводит продукты сгорания. Перед запуском проверяют место установки, наружный канал, герметичность стыков и подключения к отоплению и водоснабжению. Газовая подводка и запорная арматура должны соответствовать схеме котла.
Последовательность из исходных шагов заканчивается проверкой тяги, запуском и настройкой. Если котёл не запускается, не меняют настройки вслепую: сначала исключают закрытый канал, утечку, неверное направление потока или ошибку датчика. Для безопасной диагностики разделяют газовую, дымовую и водяную части установки.
- Шаг 1Определить место установки котла с учетом требований к вентиляции и отводу дымохода.
- Шаг 2Пробить отверстие в наружной стене для коаксиального дымохода с соблюдением уклона.
- Шаг 3Установить коаксиальный дымоход, герметизировать стыки и подключить к котлу.
- Шаг 4Подключить газовую трубу с установкой крана и счетчика.
- Шаг 5Подключить котел к системе отопления и водоснабжения.
- Шаг 6Проверить герметичность газовых соединений и работу тяги.
- Шаг 7Запустить котел и настроить параметры работы.
3. Ключевые параметры
В таблице для этой модели указаны минимальное давление газа 13 мбар, максимальная длина дымохода 10 м и температура конденсата 40 °C. Эти строки используют при предварительном сопоставлении условий, но окончательное решение принимают по паспорту котла, фактической трассе и требованиям к материалу отвода.
Мощность бытового котла в графических материалах приведена как 35 кВт. Её сопоставляют с расчётной нагрузкой, а не с площадью помещения по упрощённому признаку. Длина дымохода влияет на сопротивление, температура конденсата — на материал и дренаж, а давление газа — на устойчивость горения.
| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Минимальное давление газа | 13 мбар | мбар | инженерная практика; сверить по паспорту |
| Максимальная длина дымохода | 10 м | м | инженерная практика; сверить по паспорту |
| Температура конденсата | 40 °C | °C | инженерная практика; сверить по паспорту |
| Время работы | 3 1/ч | 1/ч | СП 89.13330.2016 |
4. Схема подачи воздуха и отвода продуктов сгорания

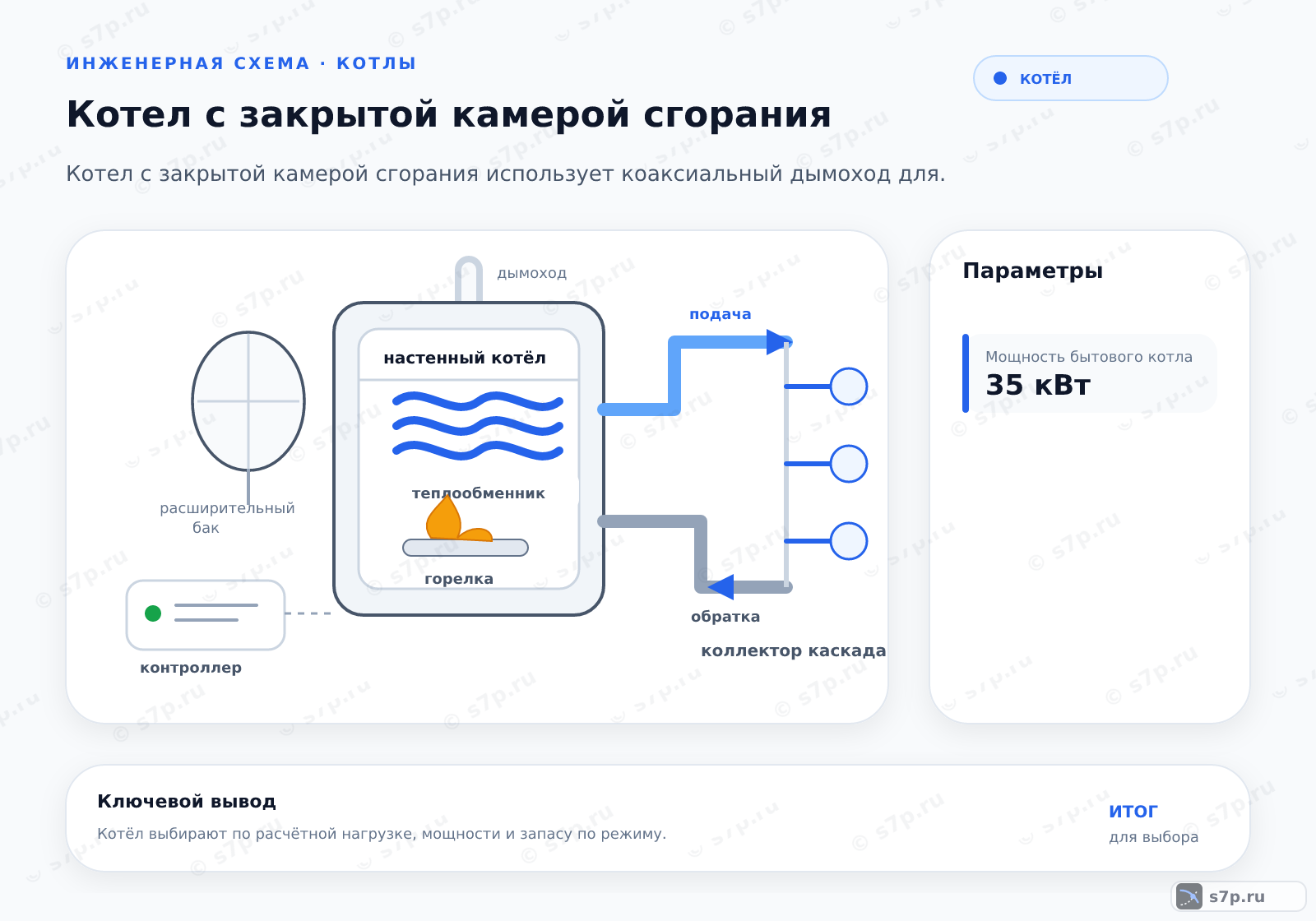

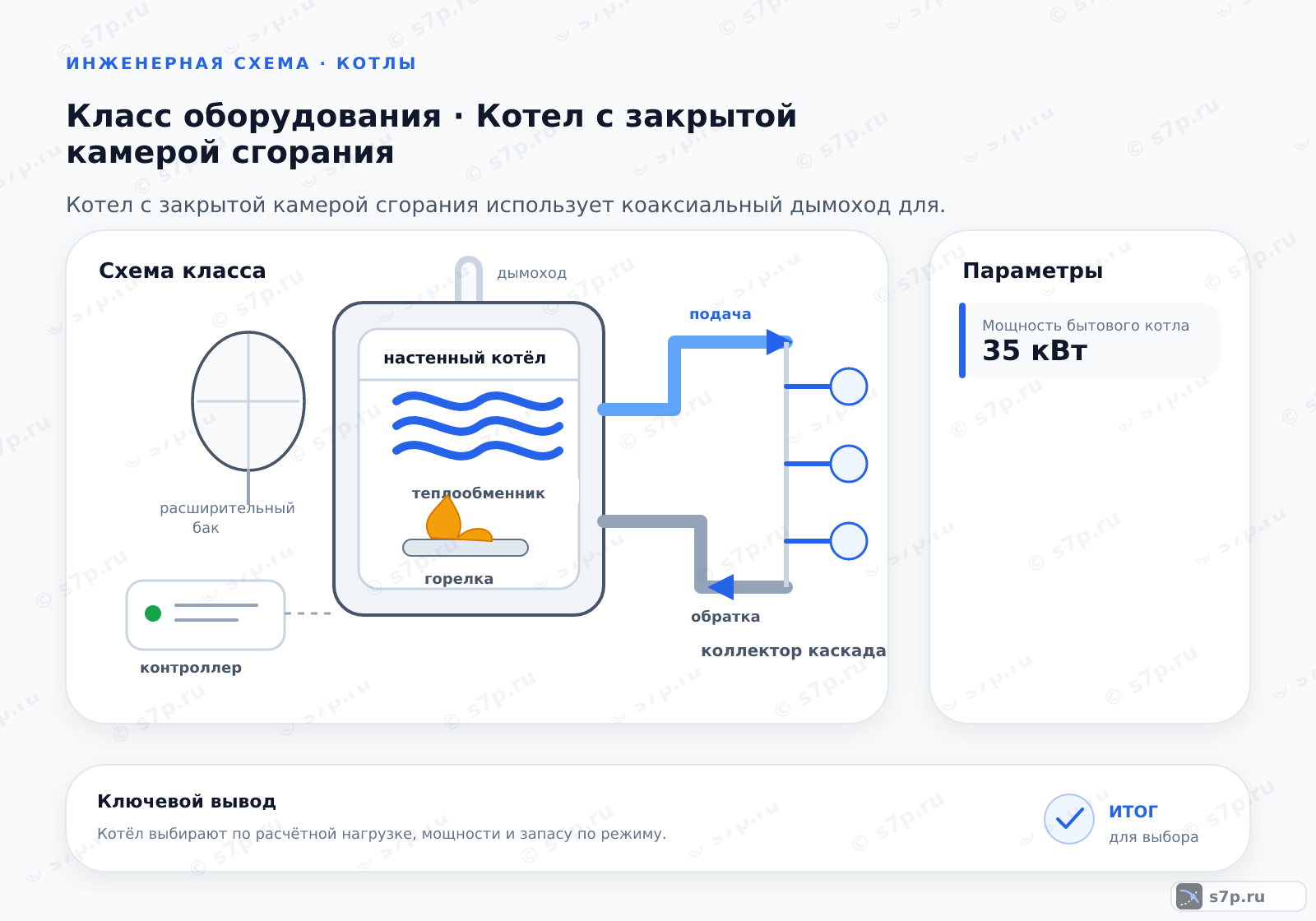

Схема показывает закрытую камеру, подачу воздуха, горелку, теплообменник, контур отопления и коаксиальный дымоход. Воздух движется к зоне горения, тепло уходит в воду, а продукты сгорания направляются наружу. Автоматика контролирует пламя и при отклонении отключает подачу топлива.
По рисунку проверяют не только направление стрелок, но и места уплотнений, ревизии, датчиков и отвода конденсата. Коаксиальный узел должен сохранять свободные проходы по всей трассе. Если фактическая обвязка отличается от схемы, её сопоставляют с паспортом до включения котла.
5. Виды и разновидности
Конденсационный котёл использует скрытую теплоту парообразования, а в исходной таблице для него указан КПД выше 100 процентов относительно низшей теплоты сгорания. Обычный котёл отводит газы выше точки росы и имеет указанный диапазон КПД 88–92 процентов. Котёл с вентилятором создаёт принудительную тягу через коаксиальный канал.
При сравнении учитывают температуру обратной воды, образование конденсата, материал дымохода, электрическое питание вентилятора и доступ к очистке. Нельзя выбирать разновидность только по величине КПД: режим отопительной системы должен позволять котлу работать в предусмотренной для него области.
| Значение | Источник |
|---|---|
| Конденсационный котел: использует скрытую теплоту парообразования, КПД >100% относительно низшей теплоты сгорания. | инженерная практика; сверить по паспорту |
| Обычный котел: отвод газов выше точки росы, КПД 88–92%. | инженерная практика; сверить по паспорту |
| Котел с вентилятором: принудительная тяга через коаксиальный дымоход. | инженерная практика; сверить по паспорту |
6. На что влияет и зачем нужно
Закрытая камера отделяет горение от помещения, а коаксиальный дымоход подаёт воздух и отводит продукты сгорания. В конденсационной конструкции часть скрытой теплоты парообразования воды возвращается в теплообменник, но для этого требуется предусмотренный режим и корректный отвод конденсата.
Результат зависит от герметичности, тяги, температуры обратной воды и чистоты теплообменных поверхностей. При обслуживании проверяют не только значение КПД, но и состояние каналов, уплотнений, датчиков и дренажа. Защитное отключение рассматривают как сигнал к диагностике, а не как повод многократно повторять запуск.
7. Частые ошибки и на что смотреть
Дымоход нельзя выводить в вентиляционную шахту и нельзя заменять элементами без подтверждённой совместимости. Кислый конденсат требует кислотостойких материалов и организованного отвода. Уклон 1–2 градуса в сторону котла выполняют только в случае, если его прямо предусматривает изготовитель конкретной системы.
Перед запуском осматривают стыки, проход через стену, длину трассы, свободное сечение и состояние уплотнений. Дымоход без сертификата совместимости с котлом не используют. Если появляется нестабильное пламя, шум или вода в соединениях, проверяют канал и конденсатоотвод, а не только перенастраивают горелку.
Частые вопросы
Чем котёл с закрытой камерой отличается от атмосферного?
В закрытой камере горение отделено от воздуха помещения: воздух подаётся по отдельному каналу, а продукты сгорания уходят через дымоход. Атмосферная конструкция использует воздух помещения и естественную тягу. При сравнении проверяют не только безопасность помещения, но и требования к дымоходу, электропитанию, герметичности, обслуживанию и автоматике. Название камеры не отменяет проверку всей схемы котла.
Можно ли вывести коаксиальный дымоход в вентиляционную шахту?
Нет, вентиляционная шахта не заменяет отдельный дымовой канал. Она не рассчитана на работу с конкретной смесью продуктов сгорания, конденсатом и герметичными соединениями котла. При проектировании проверяют наружный проход, уплотнения, длину трассы, отвод конденсата и доступ для осмотра. Если канал проложен неверно, нестабильный запуск и срабатывание защиты могут быть следствием монтажа, а не неисправности горелки.
Как учитывать длину коаксиального дымохода при подборе?
В исходной таблице максимальная длина дымохода указана как 10 м. Это значение нельзя переносить на любую модель: сопротивление зависит от диаметра, количества поворотов, оголовка и типа вентилятора. До монтажа длину сопоставляют с паспортом котла и фактической трассой. Если проход длиннее или сложнее предусмотренного, меняются тяга и настройка воздуха, поэтому требуется отдельная проверка схемы.
Почему в котле появляется конденсат?
Конденсат образуется при охлаждении водяного пара в продуктах сгорания. В таблице для этой темы указана температура конденсата 40 °C; фактическое образование зависит от режима котла, температуры обратной воды, теплообменника и дымохода. В конденсационной схеме влагу отводят предусмотренным способом, а материалы выбирают с учётом её воздействия. Сам по себе конденсат не доказывает неисправность, но его количество и путь отвода нужно проверить.
Можно ли сравнивать обычный и конденсационный котёл по КПД?
Сравнивать можно только при одинаково понятной базе расчёта и рабочем режиме. В исходной таблице для конденсационного котла указано значение выше 100 процентов относительно низшей теплоты сгорания, а для обычного приведён диапазон 88–92 процента. Разница связана с учётом скрытой теплоты и условиями конденсации. При подборе дополнительно проверяют обратную воду, дымоход, дренаж и паспорт модели.
Зачем нужен уклон дымохода в сторону котла?
Уклон 1–2 градуса в сторону котла применяют только если он предусмотрен изготовителем конкретного оборудования. Он направляет образующуюся влагу к предусмотренному отводу и не даёт ей скапливаться в случайном стыке. Нельзя задавать уклон самостоятельно для любой трассы: направление конденсата, герметичность, опоры и требования дымохода должны совпадать с паспортной схемой.
