Теплообменник котла Висман передаёт энергию продуктов сгорания воде отопительного контура через металлическую поверхность. Обслуживание и замену связывают с материалом узла, рабочей температурой, давлением, расходом воды, диаметром подключения, циркуляцией и тягой; внешнее сходство детали не подтверждает совпадение её режима с паспортом котла.
данные обновлены 2026-10-21 ·
1. Как теплообменник Висман передаёт тепло воде
Теплообменник котла Висман передаёт тепло от продуктов сгорания воде отопительного контура через металлическую поверхность. Узел работает вместе с горелкой, каналом отвода газов, насосом и трубопроводами, поэтому неисправность отдельного участка отражается на всей передаче тепла.
Для оценки смотрят на материал, рабочую температуру, давление, подключение и состояние поверхности. Медный вариант быстро проводит тепло, стальной выдерживает механическую нагрузку, нержавеющий рассчитан на стойкость материала; фактическое исполнение проверяют по паспорту модели.
Текущая страница в тематической подборке.
Смежная тема кластера «дымоходы для котлов».
Смежная тема кластера «мощность котлов».
Смежная тема кластера «тепловой насос для отопления загородного дома».
Смежная тема кластера «мощность котлов».
Смежная тема кластера «мощность котлов».
Смежная тема кластера «горелка с пьезоподжигом».
Смежная тема кластера «мощность котлов».
Смежная тема кластера «мощность котлов».
2. Устройство и принцип работы
Перед заменой отключают электропитание и газ, сбрасывают давление, сливают воду и получают доступ к теплообменнику. Трубопроводы отсоединяют без нагрузки на патрубки, старый узел вынимают, а посадочные поверхности очищают перед установкой нового.
После монтажа проверяют герметичность, заполняют систему водой и оценивают работу котла. Порядок нужен для того, чтобы не принять остаточный воздух, течь соединения или плохую циркуляцию за неисправность самого теплообменника.
- Шаг 1Отключите котел от электросети и перекройте газ.
- Шаг 2Сбросьте давление и слейте воду из системы.
- Шаг 3Демонтируйте корпус котла и доступ к теплообменнику.
- Шаг 4Отсоедините трубопроводы и выньте старый узел.
- Шаг 5Установите новый теплообменник и проверьте герметичность.
- Шаг 6Заполните систему водой и проверьте работу.

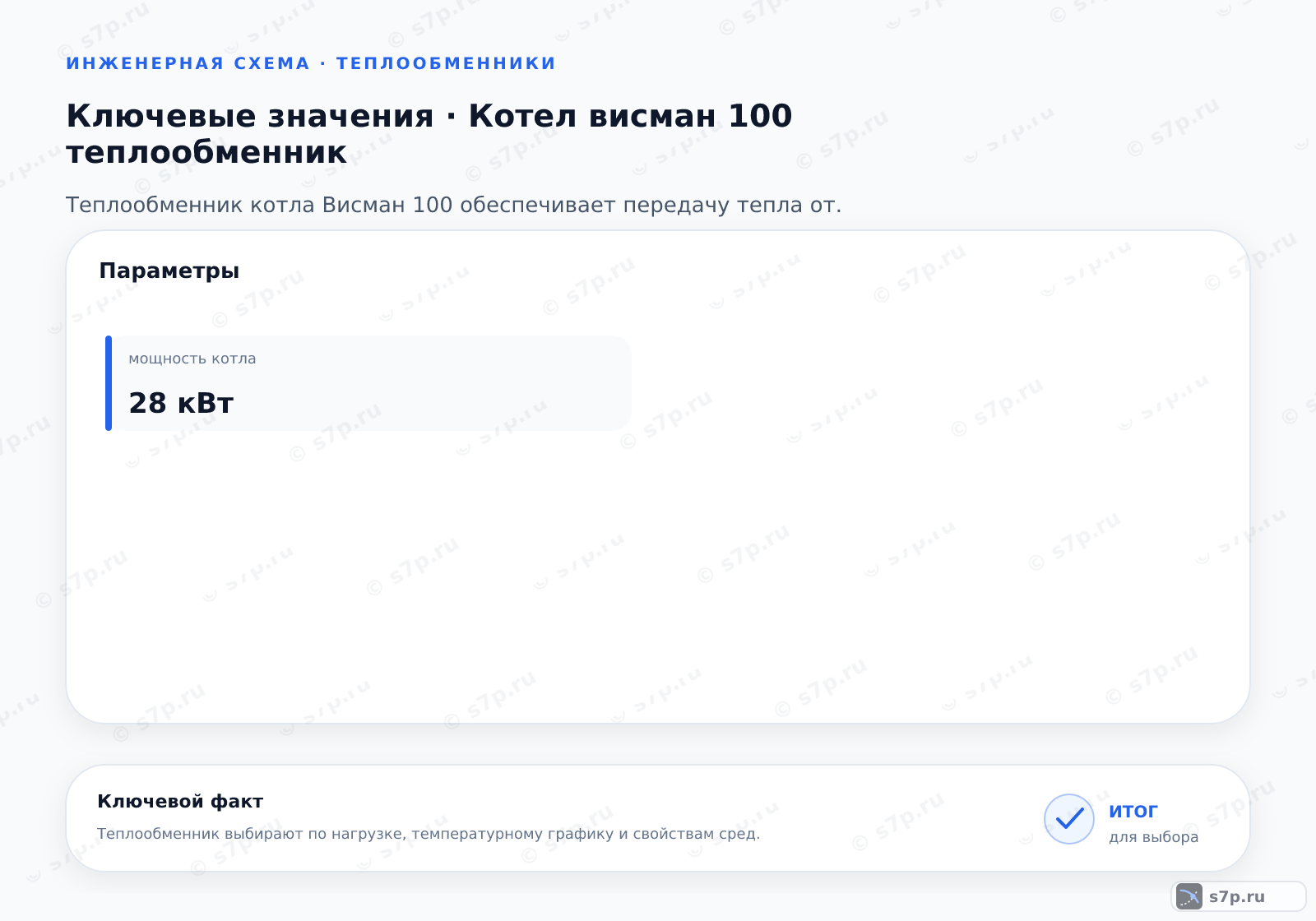

3. Ключевые параметры
Максимальное давление, рабочая температура, диаметр подключения и расход воды задают условия применения теплообменника Висман. Давление и температура определяют нагрузку на узел, диаметр связывает его с трубами, а расход показывает, насколько свободно вода проходит через канал.
Все поля сверяют с паспортом конкретного котла перед заменой: внешнее сходство детали не подтверждает совпадение патрубков и режима. После установки снова проверяют давление, температуру, расход и герметичность при заполненном контуре.
| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Максимальное давление | 3 бар | бар | инженерная практика; сверить по паспорту |
| Рабочая температура | 85 °C | °C | инженерная практика; сверить по паспорту |
| Диаметр подключения | 22 мм | мм | инженерная практика; сверить по паспорту |
| Расход воды | 10 л/мин | л/мин | инженерная практика; сверить по паспорту |

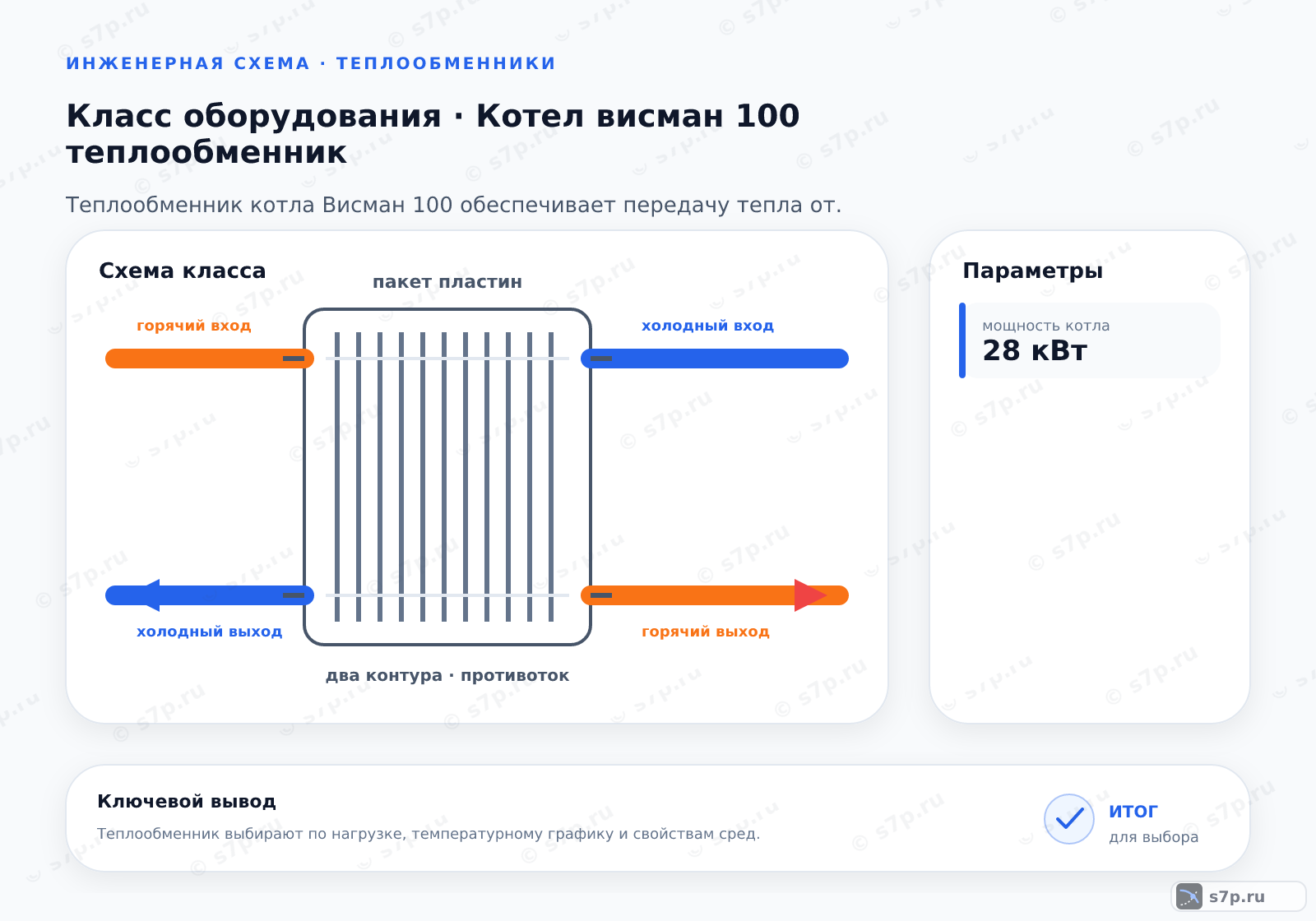

4. Схема передачи тепла от горелки к отоплению
Горелка формирует поток горячих продуктов сгорания, теплообменник принимает его энергию, а вода уносит тепло в систему отопления. Трубопроводы подают и возвращают воду, соединения удерживают рабочую среду, а дымовой канал отводит газовый поток.
При диагностике отделяют загрязнение поверхности от проблем циркуляции и горения. Температуру и расход оценивают вместе с давлением, состоянием патрубков и тягой; замена детали без такой проверки может оставить исходную причину без изменений.
5. Виды и разновидности
Медный теплообменник быстро проводит тепло, но чувствителен к коррозии. Стальной отличается прочностью, однако сама сталь не делает узел устойчивым к накипи. Нержавеющее исполнение рассчитано на стойкость материала, но его стоимость и совместимость с котлом проверяют отдельно.
Сравнение вариантов ведут по воде, температуре, давлению, способу подключения и доступу к очистке. Материал не выбирают отдельно от конструкции: одинаковая форма патрубков не гарантирует одинаковый расход, сопротивление или допустимый режим работы.
| Значение | Источник |
|---|---|
| Медный теплообменник: высокая теплопроводность, чувствителен к коррозии. | инженерная практика; сверить по паспорту |
| Стальной теплообменник отличается высокой прочностью, но устойчивость к накипи не является собственным свойством стали. | инженерная практика; сверить по паспорту |
| Нержавеющий теплообменник: долговечность, высокая стоимость. | инженерная практика; сверить по паспорту |
6. Частые ошибки и на что смотреть
Газовый контур самостоятельно не вскрывают. Перед работой с теплообменником перекрывают газ, отключают питание, сбрасывают давление и сливают воду, а доступ к корпусу получают только в порядке, предусмотренном для конкретной модели.
После замены осматривают патрубки, уплотнения и корпус, затем заполняют систему и проверяют работу без признаков утечки. При изменении температуры или расхода сначала контролируют циркуляцию, воздух и загрязнение, а не вскрывают газовую часть повторно.
Частые вопросы
Как теплообменник Висман передаёт тепло воде?
Горелка нагревает поверхность теплообменника продуктами сгорания, а вода проходит по внутреннему каналу и уносит энергию в отопительный контур. Трубопроводы подают и возвращают воду, соединения удерживают рабочую среду, а дымоход удаляет газовый поток. При диагностике оценивают этот путь целиком, потому что плохая циркуляция может выглядеть как неисправность теплообменника.
Как сравнить медный, стальной и нержавеющий узел?
Медь хорошо проводит тепло, но чувствительна к коррозии и механическому повреждению. Сталь отличается прочностью, однако не получает автоматической защиты от накипи только благодаря материалу. Нержавеющее исполнение устойчиво, но его стоимость и совместимость проверяют отдельно. Для замены важнее совпадение температуры, давления, диаметра подключения, расхода и конструкции котла.
Что проверить перед заменой теплообменника?
Сверяют максимальное давление, рабочую температуру, диаметр подключения и расход воды с паспортом котла и новой детали. Затем отключают питание и газ, сбрасывают давление, сливают воду и осматривают патрубки. Внешнее сходство узлов не подтверждает совместимость: нужно сопоставить расположение подключений, материал, уплотнения и допустимый режим.
Почему температура изменилась после установки нового узла?
Причиной может быть воздух в контуре, неполное заполнение, закрытая арматура, неверное подключение, загрязнение соседнего участка или неподходящий расход. Проверяют герметичность, давление, направление движения воды, патрубки и работу насоса. Если гидравлика исправна, оценивают горелку и дымоход. Менять настройки котла до проверки соединений не следует.
Можно ли заменить теплообменник похожей деталью?
Похожая форма не гарантирует работу: различия в диаметре, расходе, давлении, температуре и расположении патрубков меняют гидравлический и тепловой режим. Деталь подбирают по паспорту котла и проверяют совместимость материала, уплотнений и креплений. Если хотя бы отдельное поле не подтверждено, замену считают неподходящей до дополнительной проверки.
Какие признаки указывают на течь теплообменника или его стыка?
Ищут влагу у патрубков и уплотнений, падение давления, следы коррозии, капли на корпусе и изменение расхода воды. Сначала отделяют течь соединения от повреждения самого узла: осматривают стык после сброса давления и проверяют соседние участки. При обнаружении воды котёл отключают, газовый контур не вскрывают и ремонт выполняют по паспорту.
