1. Как котёл передаёт тепло через теплообменник
Котел-теплообменник — это тепловой аппарат, в котором тепло от продуктов сгорания топлива или электрического нагревателя передается через стенку теплообменника теплоносителю (воде или антифризу), обеспечивая нагрев системы отопления или приготовление горячей воды без прямого контакта сред.
Котёл с теплообменником передаёт энергию от источника нагрева воде или другому теплоносителю через разделяющую стенку. Среды не смешиваются, поэтому материал и состояние поверхности влияют на передачу тепла, сопротивление потоку и возможность обслужить узел без вмешательства в соседний контур.
Битермическое, раздельное и конденсационное исполнения отличаются устройством каналов и рабочей температурой. При выборе уточняют, какой контур нагревается, какой материал допустим для воды, как отводятся продукты сгорания и где остаётся доступ для промывки и проверки.
Текущая страница в тематической подборке.
Смежная тема кластера «дымоходы для котлов».
Смежная тема кластера «мощность котлов».
Смежная тема кластера «тепловой насос для отопления загородного дома».
Смежная тема кластера «мощность котлов».
Смежная тема кластера «мощность котлов».
Смежная тема кластера «горелка с пьезоподжигом».
Смежная тема кластера «мощность котлов».
Смежная тема кластера «мощность котлов».
2. Устройство и принцип работы
Обслуживание начинают с отключения электропитания и газа, затем сливают воду из отопительного контура и теплообменной части. Узел отсоединяют от муфт, промывают подходящим раствором, осматривают стенки и уплотнительные кольца, после чего возвращают на место.
После затяжки соединений систему заполняют водой и проверяют герметичность. Такой порядок нужен для отделения загрязнения от повреждения металла: если после промывки остаётся течь или сопротивление потоку, теплообменник не считают исправным только по чистой поверхности.
- Шаг 1Отключить котел от электропитания и перекрыть газовый кран.
- Шаг 2Слить воду из контура отопления и теплообменника.
- Шаг 3Демонтировать теплообменник, открутив соединительные муфты.
- Шаг 4Промыть теплообменник специальным раствором от накипи и сажи.
- Шаг 5Проверить целостность стенок и уплотнительных колец.
- Шаг 6Установить теплообменник на место и затянуть соединения.
- Шаг 7Заполнить систему водой и проверить герметичность.
3. Ключевые параметры
Толщина стенки, площадь нагрева, расход воды, сопротивление потоку, температура дымовых газов и масса теплообменника характеризуют его тепловую и гидравлическую нагрузку. Для подбора важна совокупность полей: высокая площадь нагрева не компенсирует неподходящий расход или чрезмерное сопротивление.
Паспорт проверяют по материалу, температуре, давлению и способу подключения. Массу учитывают при монтаже, а расход и сопротивление — при выборе циркуляции. После изменения состава воды или режима эксплуатации состояние поверхности контролируют повторно, потому что отложения меняют рабочие характеристики.
| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Толщина стенки | 1.5 мм | мм | инженерная практика; сверить по паспорту |
| Площадь нагрева | 2.5 м² | м² | инженерная практика; сверить по паспорту |
| Расход воды | 12 л/мин | л/мин | инженерная практика; сверить по паспорту |
| Сопротивление потоку | 0.05 бар | бар | инженерная практика; сверить по паспорту |
| Температура дымовых газов | 120 °C | °C | инженерная практика; сверить по паспорту |
| Масса теплообменника | 8 кг | кг | инженерная практика; сверить по паспорту |

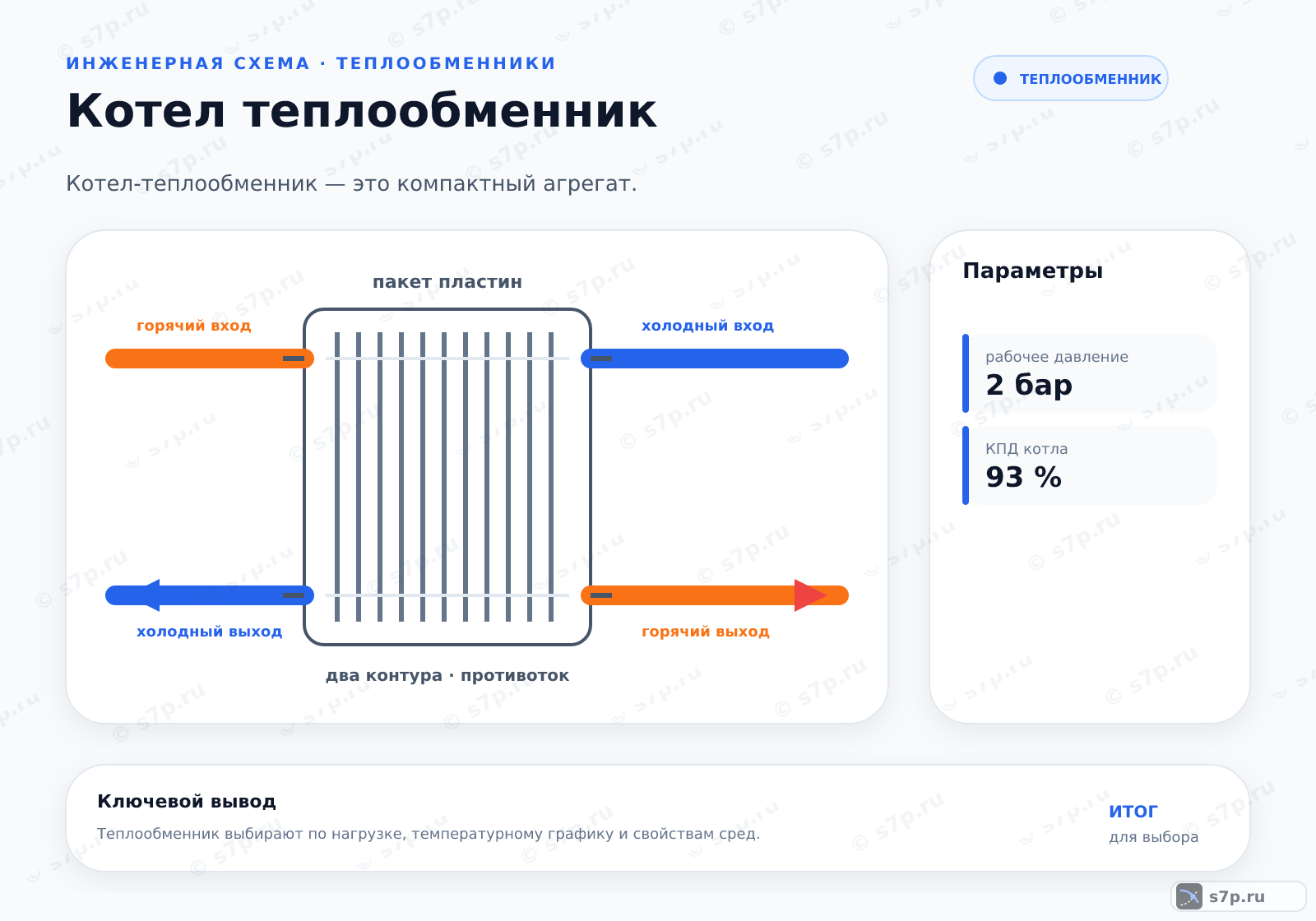

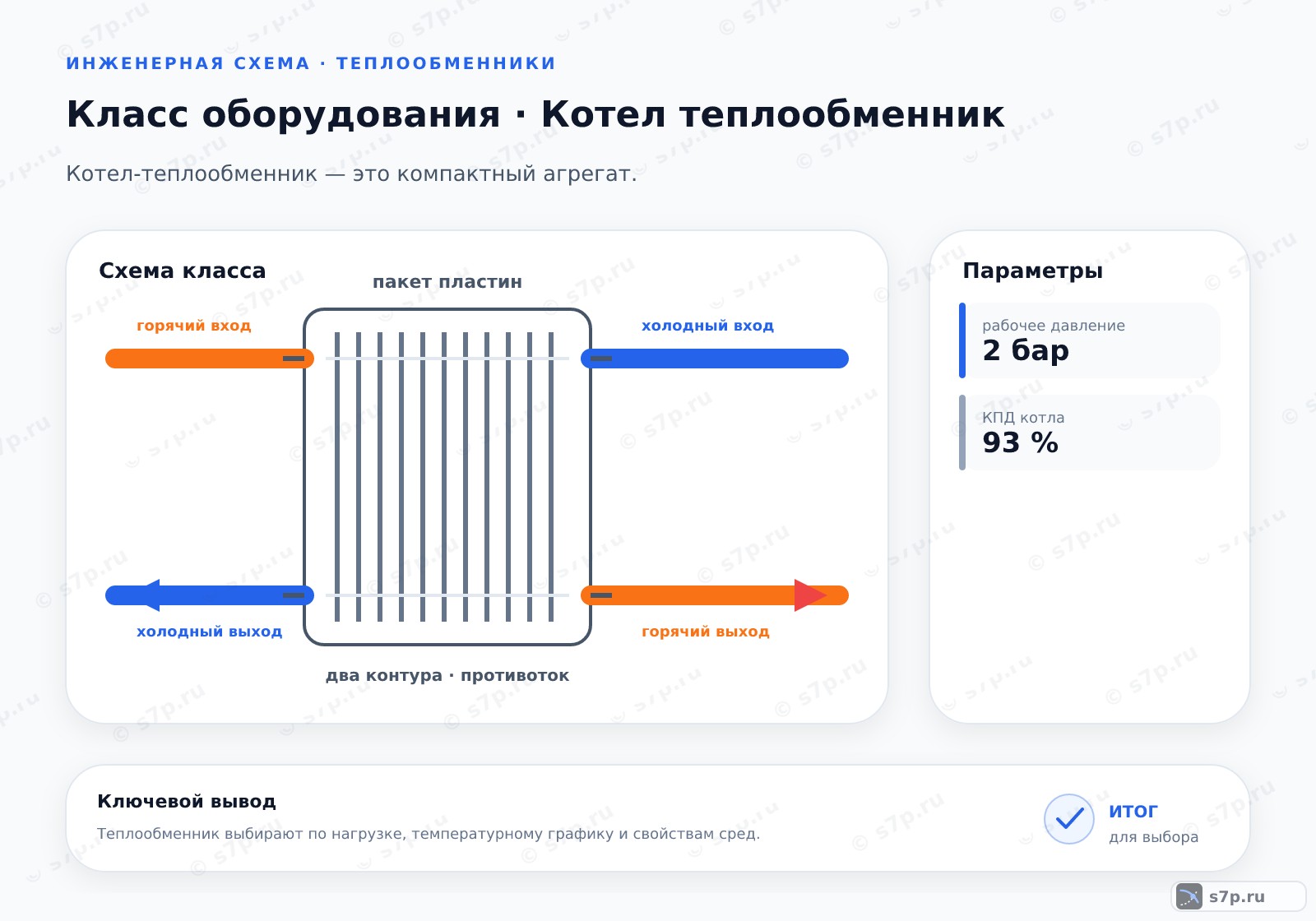

4. Схема разделения потоков в теплообменнике котла
Источник нагрева воздействует на сторону теплообменной поверхности, а вода отопления или горячего водоснабжения движется по отдельному каналу. Стенка передаёт тепло, сохраняя разделение сред; уплотнения удерживают воду в местах подключения, а дымовой тракт отводит продукты сгорания.
Схема работы зависит от выбранного исполнения. В битермическом варианте контуры проходят в совмещённой конструкции, в раздельном — используют отдельные теплообменные узлы, а конденсационная часть работает с низкотемпературным режимом и отводом влаги.
5. Виды и разновидности
Битермический теплообменник объединяет каналы в конструкции «труба в трубе», раздельное двухконтурное исполнение использует отдельные узлы для отопления и горячей воды, а конденсационный вариант выполняют из нержавеющей стали или силумина для низкотемпературной работы.
Сравнение ведут по разделению сред, качеству воды, доступу для промывки, материалу, температурному режиму и отводу конденсата. Название исполнения не показывает реальное сопротивление и пропускную способность, поэтому решающей остаётся сверка схемы с паспортом.
| Значение | Источник |
|---|---|
| Битермический теплообменник: одна труба в трубе, вода для ГВС нагревается внутри контура отопления. | инженерная практика; сверить по паспорту |
| Двухконтурный с раздельными теплообменниками: отдельный биметаллический для отопления и пластинчатый для ГВС. | инженерная практика; сверить по паспорту |
| Конденсационный теплообменник: изготовлен из нержавеющей стали или силумина, работает при низких температурах. | инженерная практика; сверить по паспорту |
6. На что влияет и зачем нужно
Конденсационный теплообменник использует скрытую теплоту парообразования, поэтому его работа связана с низкотемпературным режимом и отводом влаги. Пластинчатый узел для горячего водоснабжения разделяет контуры и позволяет получить компактную схему при исправной поверхности и уплотнениях.
Ингибиторы замедляют коррозию, но не отменяют контроль состава воды и режима. Отложения увеличивают сопротивление и ухудшают передачу тепла; после промывки проверяют стенки, кольца, расход и отсутствие утечки, чтобы эксплуатационный эффект не оказался кратковременным.
7. Частые ошибки и на что смотреть
Нельзя превышать максимальное давление, указанное в паспорте, чтобы избежать разрыва теплообменника. При работе с антифризом необходимо проверять совместимость уплотнений, так как некоторые виды разрушают резину. Запрещено эксплуатировать котел с открытой крышкой или снятыми панелями из-за риска поражения электрическим током.
Воду для системы выбирают по требованиям изготовителя и её жёсткости; при жёсткой воде предусматривают водоподготовку. Неподходящий состав ускоряет отложения и коррозию, а результат проявляется как снижение протока, шум, неодинаковый нагрев или частое отключение котла.
Не превышают паспортное давление, не запускают котёл со снятыми панелями и проверяют совместимость антифриза с уплотнениями. Перед промывкой отключают питание и газ, сливают воду, а после сборки контролируют герметичность и работу каждого контура.
Частые вопросы
Чем битермический теплообменник отличается от раздельного?
Битермический узел объединяет каналы в конструкции «труба в трубе», тогда как раздельное двухконтурное исполнение использует отдельные теплообменники для отопления и горячего водоснабжения. Сравнивают разделение сред, доступ для промывки, сопротивление потоку, качество воды и режим котла. Выбор по одному названию неполон: схему проверяют по подключению и паспорту конкретного оборудования.
Когда конденсационный теплообменник оправдан в системе котла?
Конденсационный вариант применяют там, где котёл работает в низкотемпературном режиме и может отводить образующуюся влагу. Он использует скрытую теплоту парообразования, поэтому важны материал узла, дренаж, герметичность и совместимость с водой. Если система не поддерживает такой режим, название теплообменника не гарантирует полезного результата.
Как жёсткая вода влияет на теплообменник?
Жёсткая вода ускоряет образование отложений на поверхности, сужает проход и увеличивает сопротивление потоку. Передача тепла ухудшается, появляются шум и неравномерный нагрев, а нагрузка на котёл возрастает. Воду выбирают по требованиям изготовителя, при необходимости применяют водоподготовку и после промывки проверяют стенки, уплотнения и фактический проток.
Что проверить после промывки теплообменника?
Осматривают стенки, уплотнительные кольца, соединительные муфты и места подключения. Затем теплообменник устанавливают, систему заполняют водой и проверяют герметичность, расход и отсутствие воздуха. Если нагрев остаётся неравномерным, ищут загрязнение в соседнем участке или проблему циркуляции. Чистая наружная поверхность сама по себе не подтверждает исправность узла.
Можно ли использовать антифриз в любом котле с теплообменником?
Антифриз применяют только при подтверждённой совместимости с материалом теплообменника, уплотнениями, насосом и требованиями производителя. Некоторые составы разрушают резину или меняют гидравлическое сопротивление системы. Перед заполнением проверяют паспорт, концентрацию и возможность слива, а после замены среды контролируют герметичность и работу циркуляции.
Как выбрать теплообменник по расходу и сопротивлению?
Расход показывает, сколько воды проходит через узел, а сопротивление характеризует требуемый напор для этого движения. Их сопоставляют с насосом, трубами, фильтрами и режимом котла. Нельзя выбирать только по площади нагрева или присоединению: подходящая деталь должна сохранять допустимую температуру, давление, герметичность и рабочий проток всей системы.
