Котёл с бойлером косвенного нагрева передаёт тепло воде через отдельный контур. Котёл, бойлер, циркуляцию, арматуру и управление согласуют с режимом отопления и потреблением горячей воды.
данные обновлены 2026-10-21 ·
Расчёт для вашего объекта
Введите мощность и температурный график — расход и ориентировочный напор пересчитаются в браузере без передачи данных.
1. Что такое котёл с бойлером косвенного нагрева
Котёл с бойлером косвенного нагрева передаёт тепло воде через отдельный контур бойлера. Нагревающая часть котла не смешивается с водой горячего водоснабжения: тепло проходит через стенку теплообменной поверхности, а бак сохраняет подготовленную воду до момента разбора.
Такая схема требует согласовать котёл, бойлер, циркуляционные линии, арматуру и управление. При подборе смотрят на режим отопления, потребность в горячей воде, место установки, доступ для обслуживания и возможность отключить контуры независимо друг от друга.
Термин «косвенный нагрев» описывает способ передачи энергии, а не конкретную конструкцию бака. Реальное устройство проверяют по схеме подключения и паспорту: по ним определяют расположение теплообменной части, входы и выходы воды, защитную арматуру и порядок обслуживания.
Текущая страница в тематической подборке.
Смежная тема кластера «дымоходы для котлов».
Смежная тема кластера «мощность котлов».
Смежная тема кластера «тепловой насос для отопления загородного дома».
Смежная тема кластера «мощность котлов».
Смежная тема кластера «мощность котлов».
Смежная тема кластера «горелка с пьезоподжигом».
Смежная тема кластера «мощность котлов».
Смежная тема кластера «мощность котлов».
2. Устройство и принцип работы
Котёл нагревает теплоноситель, насос направляет его через теплообменную часть бойлера, а вода горячего водоснабжения принимает тепло через разделяющую стенку. Управление переключает приоритет между отопительным контуром и нагревом воды согласно заданному режиму оборудования.
При монтаже проверяют направление потоков, запорную арматуру, обратные клапаны, расширение воды и герметичность соединений. Ошибка в обвязке может оставить котёл исправным, но лишить бойлер нормального протока, поэтому проверяют не отдельный прибор, а всю связку.
Сервисный доступ нужен к котлу, бойлеру, насосу и узлам слива. Перед вмешательством отключают источник нагрева, перекрывают соответствующие линии и сбрасывают давление по инструкции конкретной системы, чтобы не переносить рабочую воду в разобранное соединение.
- Шаг 1—

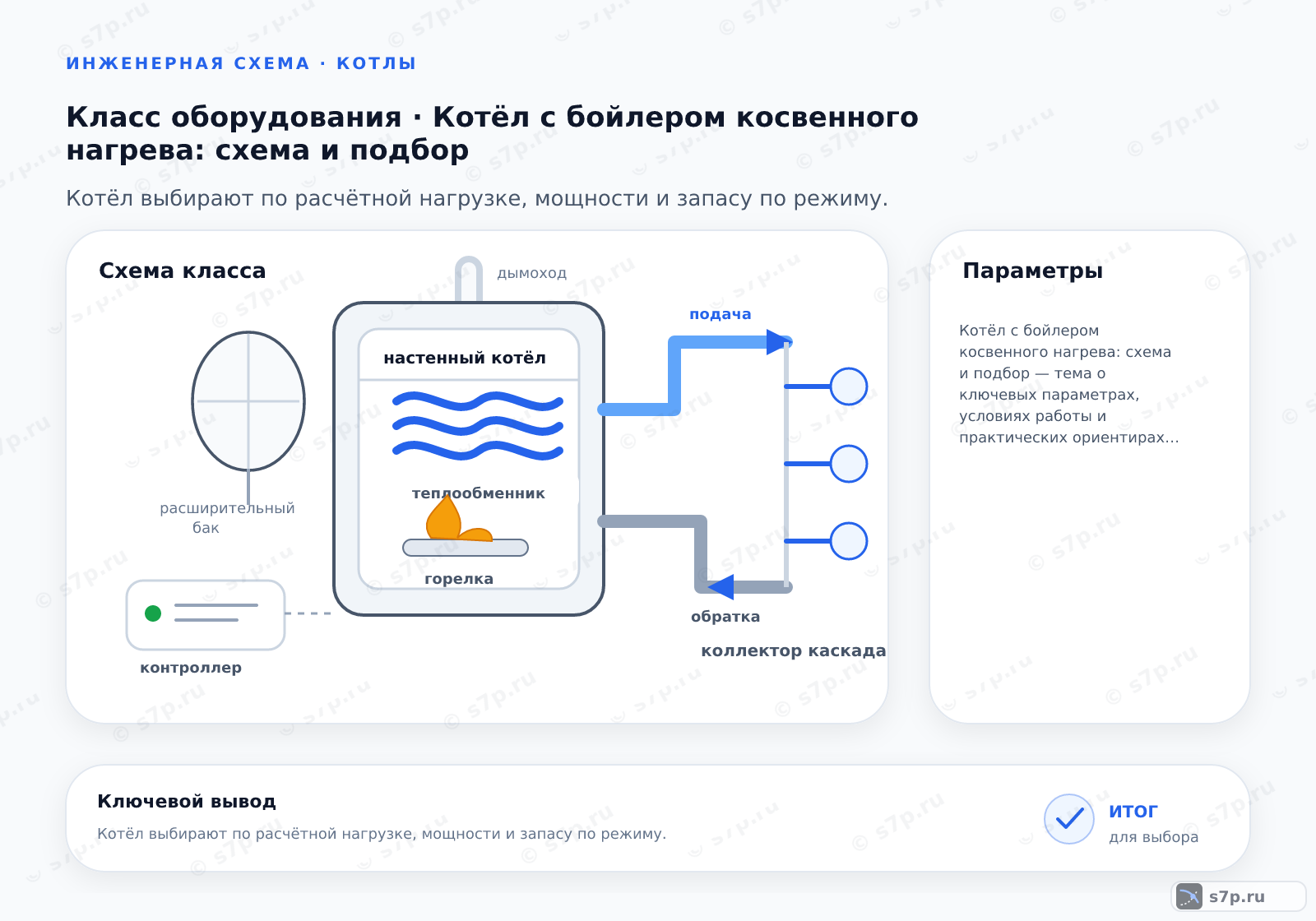

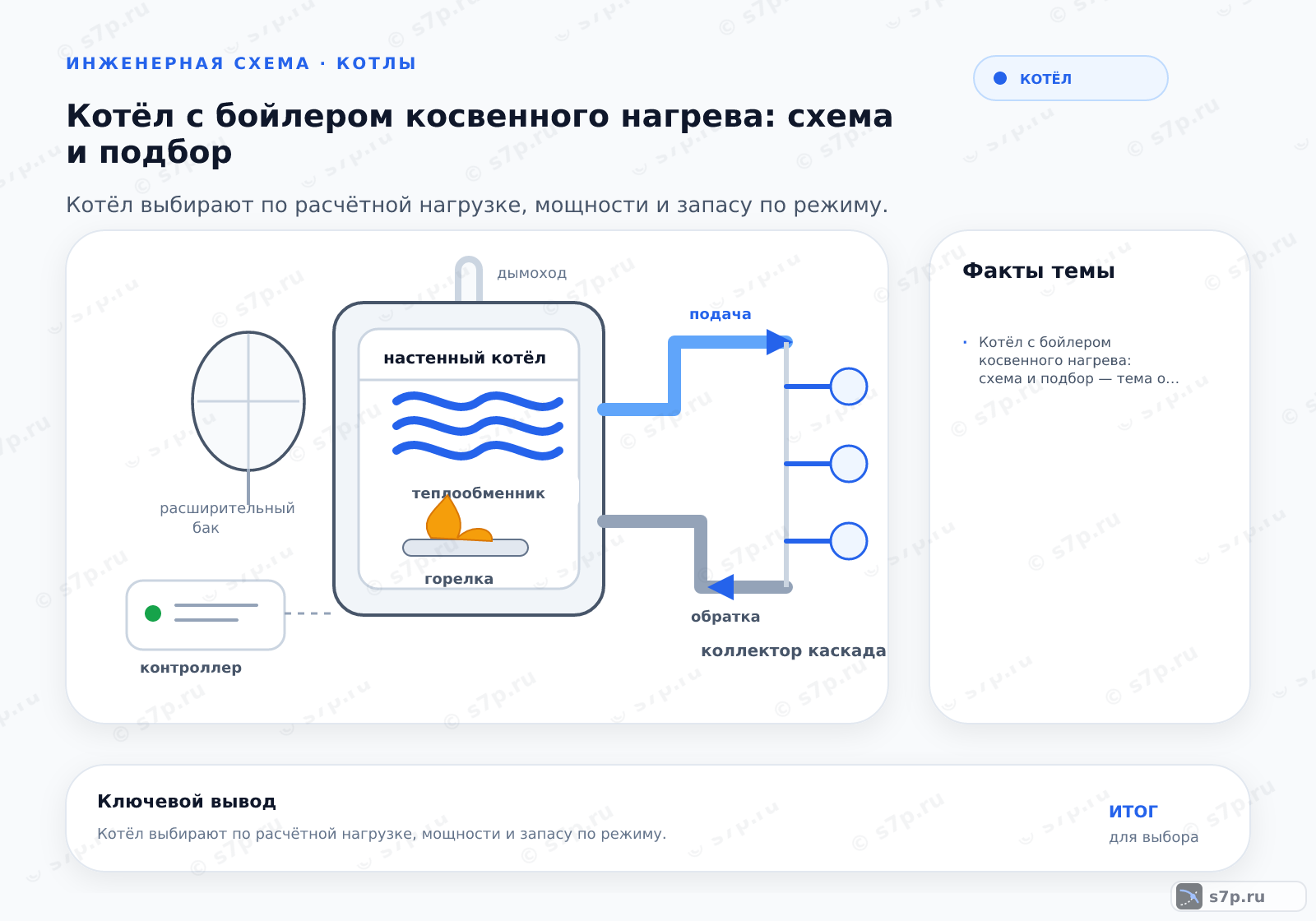

3. Схема работы котла с бойлером косвенного нагрева
В схеме отопительный контур отдаёт тепло теплообменнику бойлера, а контур горячего водоснабжения получает его без смешения сред. При запросе воды управление меняет направление теплоносителя или режим насоса, после чего возвращает систему к отоплению.
Порядок работы зависит от гидравлической обвязки и автоматики котла. На схеме отмечают подачу, обратку, вход холодной воды, выход горячей воды, линию циркуляции и места отключения, чтобы ошибку подключения можно было найти по фактическому движению среды.
Сравнивая варианты, оценивают не только объём бака, но и мощность источника, пропускную способность труб, работу насоса и доступность обслуживания. Если эти условия не согласованы, бойлер будет нагреваться неравномерно или забирать тепло у отопительного контура.
Частые вопросы
Чем косвенный бойлер отличается от прямого нагрева воды?
При косвенном нагреве вода горячего водоснабжения получает тепло через теплообменную поверхность от теплоносителя котла, без прямого контакта с продуктами сгорания или нагревателем. Это требует отдельной обвязки и управления потоками. При сравнении проверяют источник тепла, схему циркуляции, доступ для обслуживания, защитную арматуру и условия, указанные в паспорте котла и бойлера.
Как распределяется тепло между отоплением и бойлером?
Котёл нагревает теплоноситель, а насос или клапан направляет его либо в отопительный контур, либо к теплообменнику бойлера. При запросе горячей воды автоматика может временно изменить приоритет, после чего вернуть теплоноситель к отоплению. Реальное поведение зависит от обвязки, поэтому направление потоков проверяют по схеме и фактическому положению арматуры.
Что проверить в обвязке бойлера перед запуском?
Проверяют подачу и обратку теплоносителя, вход холодной воды, выход горячей воды, циркуляцию, обратные клапаны, запорную арматуру и места слива. Все соединения должны быть герметичны, а направление насосов и клапанов соответствовать схеме. Перед нагревом убеждаются, что бак заполнен и защитные устройства установлены по паспорту оборудования.
Почему бойлер косвенного нагрева медленно набирает температуру?
Причиной бывает слабый проток теплоносителя, воздух в линии, неправильное направление насоса, закрытая арматура, загрязнение теплообменной поверхности или неверный приоритет автоматики. Сначала сравнивают подачу и обратку, проверяют заполнение и положение клапанов, затем оценивают работу котла. Увеличивать нагрев без проверки циркуляции не следует: проблема может быть гидравлической.
Как сравнить бойлер косвенного нагрева с отдельным водонагревателем?
Сравнивают не только способ нагрева, но и доступный источник энергии, гидравлическую схему, место установки, режим отопления и обслуживание. Косвенный бойлер использует тепло котла и требует согласованной обвязки, зато его работа связана с общим контуром. Для решения проверяют паспортные режимы каждого устройства и фактическую потребность в горячей воде.
Какие узлы требуют обслуживания в такой схеме?
Осматривают котёл, бойлер, насос, клапаны, обратные устройства, соединения и линию циркуляции горячей воды. Проверяют отсутствие течей, воздуха, засоров и неправильного положения арматуры. Перед разборкой источник нагрева отключают, соответствующие участки перекрывают и сбрасывают давление. После обслуживания систему заполняют и снова проверяют движение теплоносителя.
