Чугунные теплообменники обеспечивают высокую коррозионную стойкость и инерционность, что делает их оптимальным выбором для систем с открытым контуром и жесткой водой, несмотря на хрупкость материала. Высокая коррозионная стойкость к агрессивным примесям в воде.
данные обновлены 2026-10-21 ·
1. Устройство секционного чугунного теплообменника
Чугунный теплообменник — секционный узел котла, через стенки которого тепло от нагревающей среды передаётся воде отопительного контура. Секции соединяют ниппелями и прокладками, поэтому состояние посадочных мест влияет на герметичность всего блока.
Материал устойчив к коррозии и обладает заметной тепловой инерцией, но чувствителен к резкому изменению температуры. При оценке котла сопоставляют качество воды, открытый или закрытый контур, состояние секций и возможность разобрать теплообменник без замены исправных элементов.
Текущая страница в тематической подборке.
Смежная тема кластера «дымоходы для котлов».
Смежная тема кластера «мощность котлов».
Смежная тема кластера «тепловой насос для отопления загородного дома».
Смежная тема кластера «мощность котлов».
Смежная тема кластера «мощность котлов».
Смежная тема кластера «горелка с пьезоподжигом».
Смежная тема кластера «мощность котлов».
Смежная тема кластера «мощность котлов».
2. Устройство и принцип работы
При сборке очищают торцы секций, ставят термостойкие прокладки и соединяют элементы ниппелями с контролем соосности. Затяжка должна выполняться инструментом, который позволяет повторить усилие, иначе стык может получить перекос или неравномерное сжатие уплотнения.
После сборки проводят гидравлическую проверку на герметичность под рабочим давлением и только затем устанавливают узел в корпус котла. Такая последовательность помогает отделить дефект соединения от неполадки обвязки и не переносит негерметичный стык на уже собранное оборудование.
- Шаг 1Демонтаж старых ниппелей и очистка посадочных мест от остатков прокладок.
- Шаг 2Установка новых термостойких прокладок на торцы секций.
- Шаг 3Сборка секций на ниппели с контролем соосности.
- Шаг 4Затяжка ниппелей динамометрическим ключом до указанного момента.
- Шаг 5Гидравлическая проверка на герметичность под рабочим давлением.
- Шаг 6Установка собранного теплообменника в корпус котла.
3. Ключевые параметры

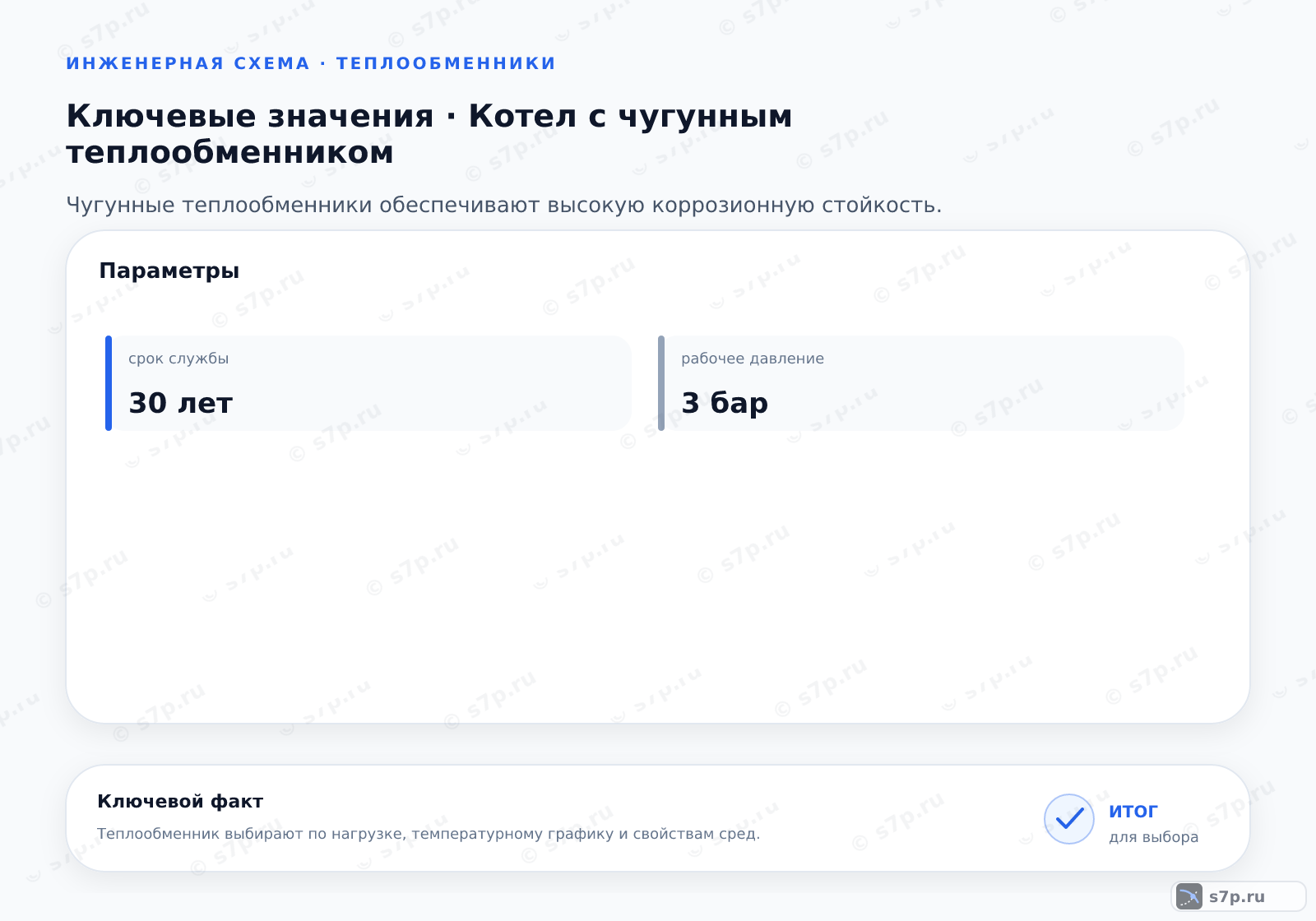

Таблица содержит рабочее давление, предельную температуру, толщину стенки, гидравлическое сопротивление, объём воды, массу и количество секций. Эти параметры описывают не только теплообмен, но и нагрузку на основание, требования к циркуляции и доступность ремонтных операций.
Паспорт проверяют по каждому полю отдельно: допустимая температура относится к конкретной конструкции, а сопротивление влияет на работу контура. Массу и секционное исполнение учитывают при монтаже на усиленное основание, а объём воды — при оценке заполнения и инерции системы.
| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Рабочее давление | 3 бар | бар | инженерная практика; сверить по паспорту |
| Максимальная температура | 110 °C | °C | инженерная практика; сверить по паспорту |
| Толщина стенки | 4 мм | мм | инженерная практика; сверить по паспорту |
| Гидравлическое сопротивление | 15 кПа | кПа | инженерная практика; сверить по паспорту |
| Объем воды | 12 л | л | инженерная практика; сверить по паспорту |
| Масса теплообменника | 150 кг | кг | инженерная практика; сверить по паспорту |
| Количество секций | 6 шт | шт | инженерная практика; сверить по паспорту |

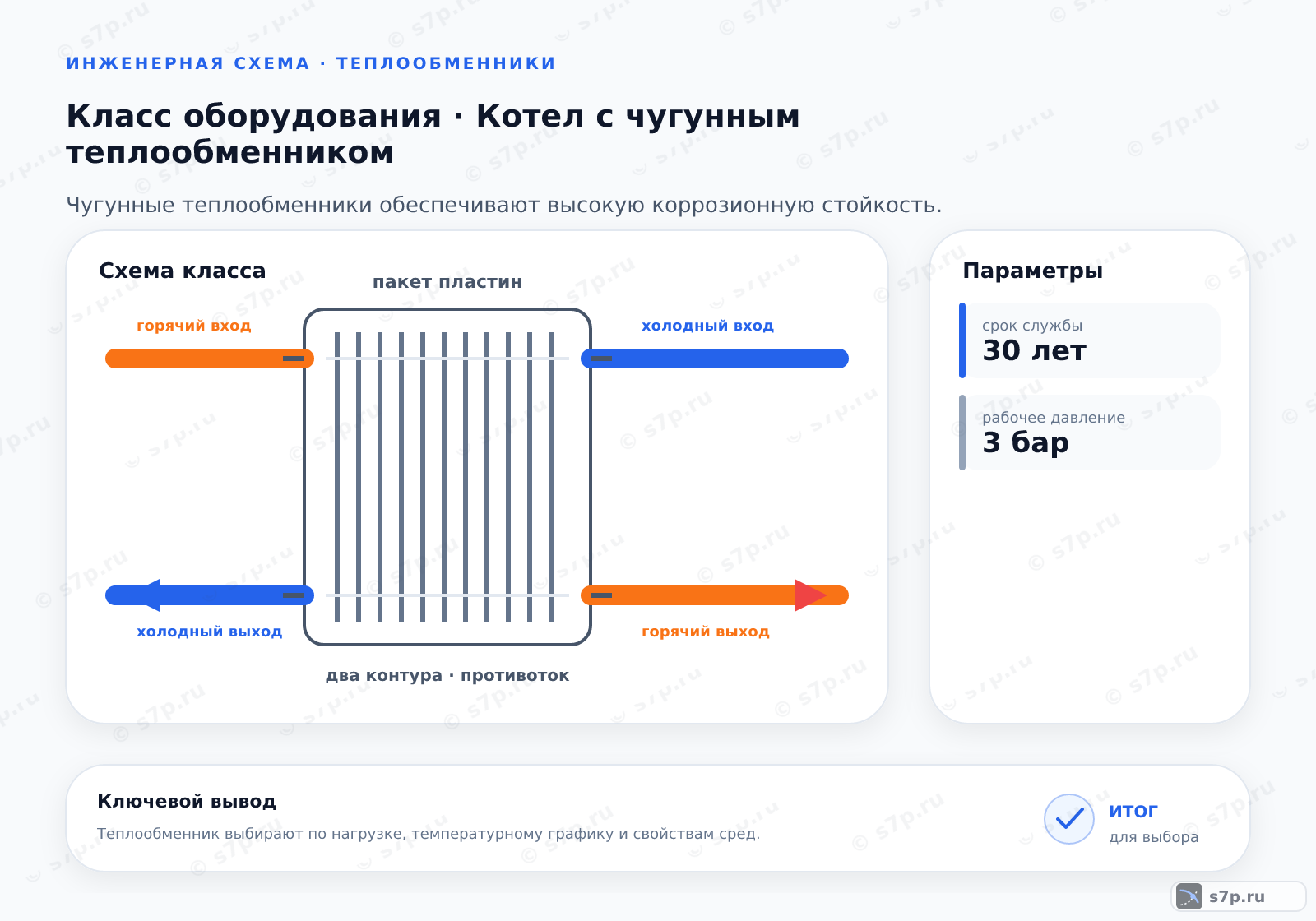

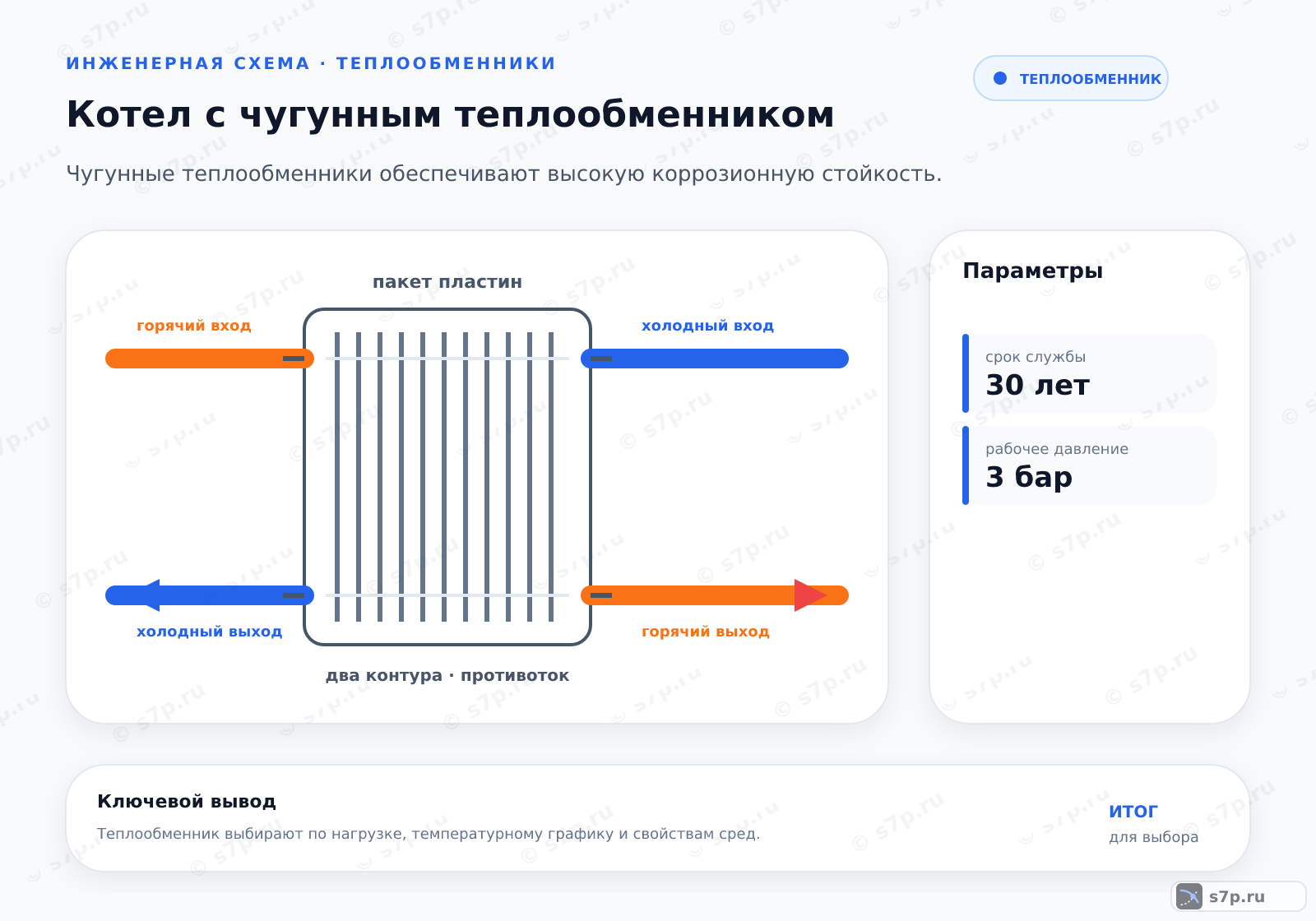

4. Схема передачи тепла через секции теплообменника
В рабочей схеме нагревающая среда проходит через теплообменную часть, а вода отопительного контура принимает тепло через стенки секций. Ниппельные соединения удерживают секции в общей геометрии, прокладки закрывают стыки, а корпус направляет потоки и оставляет доступ к узлу.
Схему рассматривают вместе с типом котла и способом установки. Для напольного исполнения требуется усиленное основание, а для секционного блока — место, где можно осмотреть стыки и выполнить гидравлическую проверку после обслуживания.
5. Виды и разновидности
Одноконтурное исполнение нагревает теплоноситель для отопления. Двухконтурное связано со встроенным бойлером для горячего водоснабжения, поэтому к отопительной функции добавляется требование согласовать работу контура воды и теплообменной части.
Напольный вариант ставят на усиленное основание. При сравнении исполнений проверяют не только назначение контура, но и массу, число секций, доступ к ниппелям, условия ремонта и возможность выдержать рабочий режим без резких температурных переходов.
| Значение | Источник |
|---|---|
| Одноконтурный: только нагрев теплоносителя для отопления. | инженерная практика; сверить по паспорту |
| Двухконтурный: наличие встроенного бойлера для ГВС. | инженерная практика; сверить по паспорту |
| Напольный: установка на усиленное основание. | инженерная практика; сверить по паспорту |
6. На что влияет и зачем нужно
Коррозионная стойкость помогает теплообменнику работать в системе с агрессивными примесями в воде, а тепловая инерция сглаживает быстрые изменения режима. При этом инерционность нужно учитывать при запуске и остановке: чугунный блок не меняет состояние мгновенно.
Секционная конструкция позволяет заменить повреждённый элемент, если исправны остальные секции и соединения. Ремонт требует очистки посадочных мест, установки термостойких прокладок, контроля соосности и последующей проверки герметичности, иначе преимущество разборной схемы теряется.
7. Частые ошибки и на что смотреть
Резкий нагрев холодной воды создаёт термический удар и может повредить секции или стыки. Перед изменением режима проверяют заполнение контура, состояние прокладок и соответствие давления паспорту. При появлении влаги возле ниппелей котёл не оставляют в работе до выяснения причины.
Ниппели затягивают динамометрическим ключом до значения, указанного изготовителем, а загрязнения удаляют способом, совместимым с чугуном и уплотнениями. Хлорсодержащие средства не используют: после обслуживания снова проверяют соосность, герметичность и состояние корпуса.
Частые вопросы
Когда чугунный теплообменник предпочтительнее стального?
Чугун выбирают, когда нужны коррозионная стойкость и высокая тепловая инерция, а конструкция допускает секционный ремонт. Он требует осторожного обращения с резкими изменениями температуры и контроля качества воды. Стальной узел может быть легче, но сравнивать материалы нужно по рабочей температуре, давлению, составу теплоносителя, способу монтажа и доступу к обслуживанию конкретного котла.
Как понять, что секции собраны с перекосом?
Признаками перекоса служат неравномерный зазор между секциями, смещение ниппеля, неодинаковое сжатие прокладки и появление влаги после заполнения контура. Перед запуском проверяют соосность торцов и состояние посадочных мест, затем выполняют гидравлическую проверку. Подтягивать отдельный стык вслепую не стоит: перекос может быть общим для сборки и потребовать повторного соединения секций.
Что сравнить при выборе одноконтурного и двухконтурного исполнения?
Одноконтурный вариант обслуживает отопительный контур, а двухконтурный дополнительно связан с горячим водоснабжением через встроенный бойлер. Сравнивают потребность в горячей воде, схему подключения, массу теплообменника, доступ к ниппелям и требования к основанию. Нельзя считать двухконтурное исполнение универсальной заменой: оно добавляет связанные узлы, которые тоже должны соответствовать режиму котла и условиям обслуживания.
Почему после запуска появляется течь у ниппеля?
Течь возникает из-за загрязнённой посадочной поверхности, повреждённой или неправильно установленной прокладки, перекоса секций либо неравномерной затяжки. Сначала котёл выводят из работы, охлаждают и освобождают соединение от давления. Затем осматривают торцы, меняют уплотнение при необходимости, собирают секции по оси и повторяют гидравлическую проверку до установки корпуса.
Чем очищать чугунный теплообменник без повреждения стыков?
Способ очистки выбирают по загрязнению и совместимости с чугуном, прокладками и ниппелями. Хлорсодержащие средства не используют, а агрессивный раствор применяют только при подтверждённой совместимости и с последующей промывкой. Перед сборкой удаляют остатки прокладок с посадочных мест, после сборки контролируют герметичность и не возвращают узел в работу без проверки.
Как связаны масса секций и основание котла?
Масса теплообменника передаётся через корпус на основание, поэтому напольное исполнение требует устойчивой опоры, способной сохранить геометрию соединений. При выборе учитывают массу, количество секций, доступ для монтажа и возможность снять узел без смещения котла. Слабое или неровное основание создаёт нагрузку на ниппели и прокладки даже при правильной сборке самого теплообменника.
