Конденсационный котёл получает дополнительное тепло при превращении водяного пара в конденсат на охлаждаемой теплообменной поверхности. Рабочий режим связывают с низкой температурой обратной воды, чистотой теплообменника, состоянием сифона, нейтрализатора, дренажа и дымохода; свободный слив и герметичность подтверждают по всей линии отвода.
данные обновлены 2026-10-21 ·
1. Зачем котлу конденсационный режим и отвод влаги
Конденсационный котёл использует тепло не только от сгорания газа, но и от охлаждения водяного пара в продуктах сгорания. Для этого теплообменник и обратный контур должны отводить тепло при режиме, в котором пар переходит во влагу. Название котла не описывает весь узел: учитывают горелку, теплообменник, сифон, дренаж и дымоход.
При подборе проверяют возможность работы с низкой температурой обратной воды, материал деталей и маршрут конденсата. Система отопления должна принимать выбранный режим без постоянного перегрева. Паспорт котла связывает допустимые параметры теплоносителя, дымохода и отвода влаги в одну схему.
Текущая страница в тематической подборке.
Смежная тема кластера «дымоходы для котлов».
Смежная тема кластера «мощность котлов».
Смежная тема кластера «тепловой насос для отопления загородного дома».
Смежная тема кластера «мощность котлов».
Смежная тема кластера «мощность котлов».
Смежная тема кластера «горелка с пьезоподжигом».
Смежная тема кластера «мощность котлов».
Смежная тема кластера «мощность котлов».

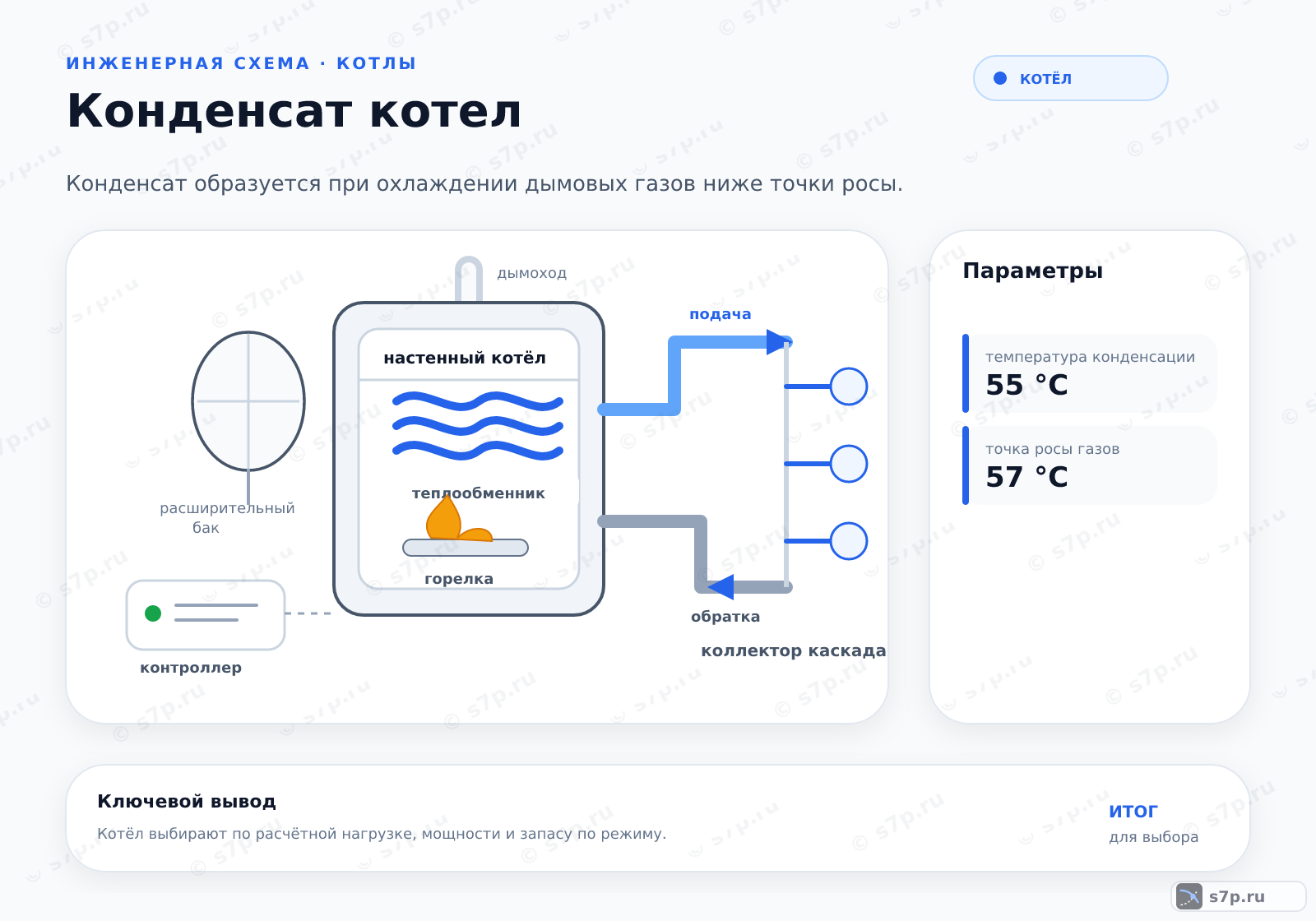

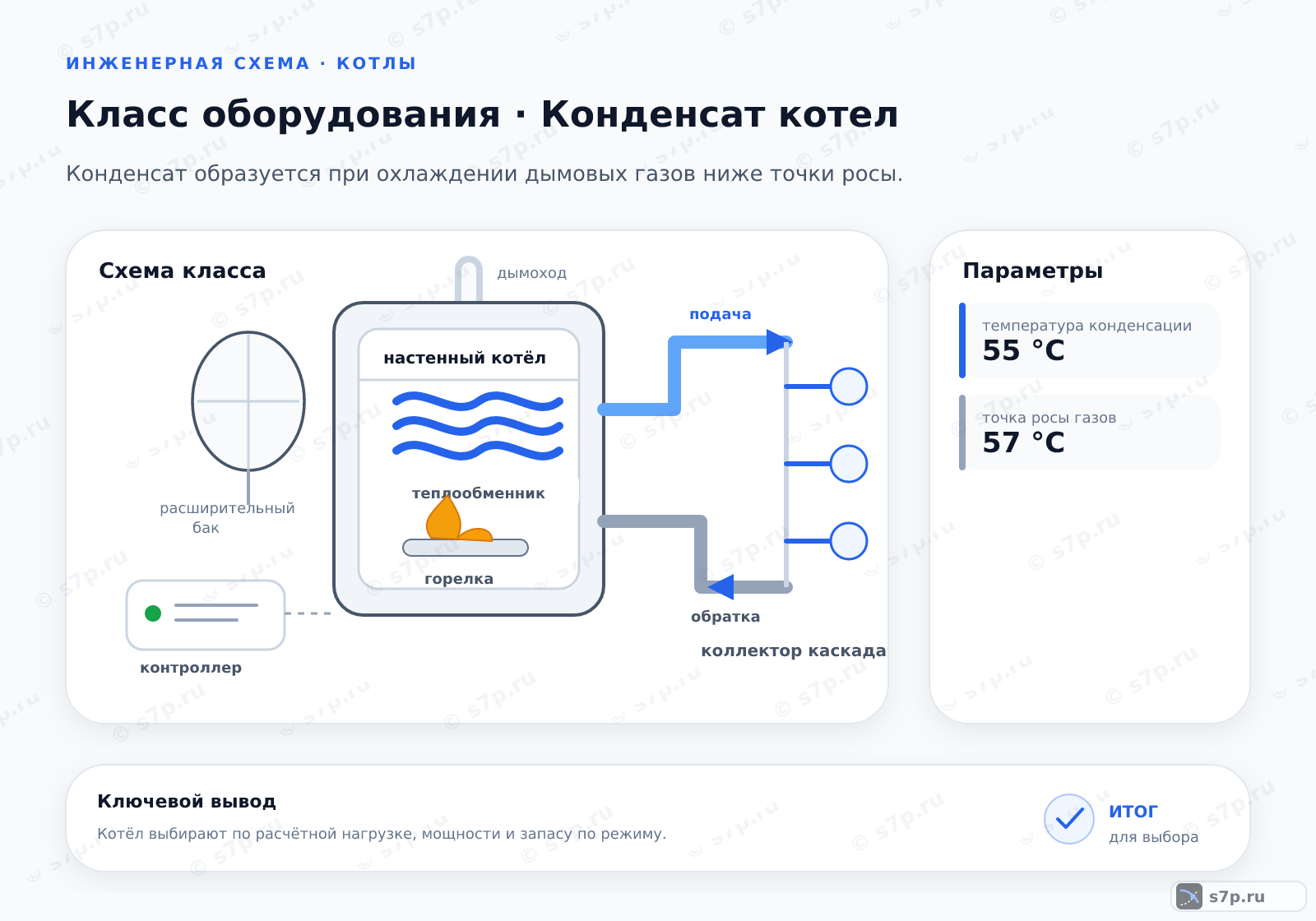

2. Устройство и принцип работы
После сгорания топлива горячие газы проходят через теплообменную поверхность. При охлаждении часть пара превращается в конденсат и отдаёт дополнительное тепло металлу, а вода собирается в поддоне. Сифон удерживает газовый путь от канализации, нейтрализатор изменяет свойства стока, а дренаж отводит влагу из корпуса.
Работа зависит от температуры обратной линии, чистоты теплообменника, устойчивости отвода и состояния вентилятора. Забитый сифон или неверный уклон дренажа возвращает влагу в котёл. При пуске проверяют заполнение сифона, герметичность соединений и свободный слив, затем наблюдают за следами протечки.
- Шаг 1Проверьте наличие конденсатосборника в котле.
- Шаг 2Подключите отвод к канализации через сифон.
- Шаг 3Установите нейтрализатор при необходимости.
- Шаг 4Проверьте герметичность соединений отвода.
- Шаг 5Заполните нейтрализатор гранулами известняка.

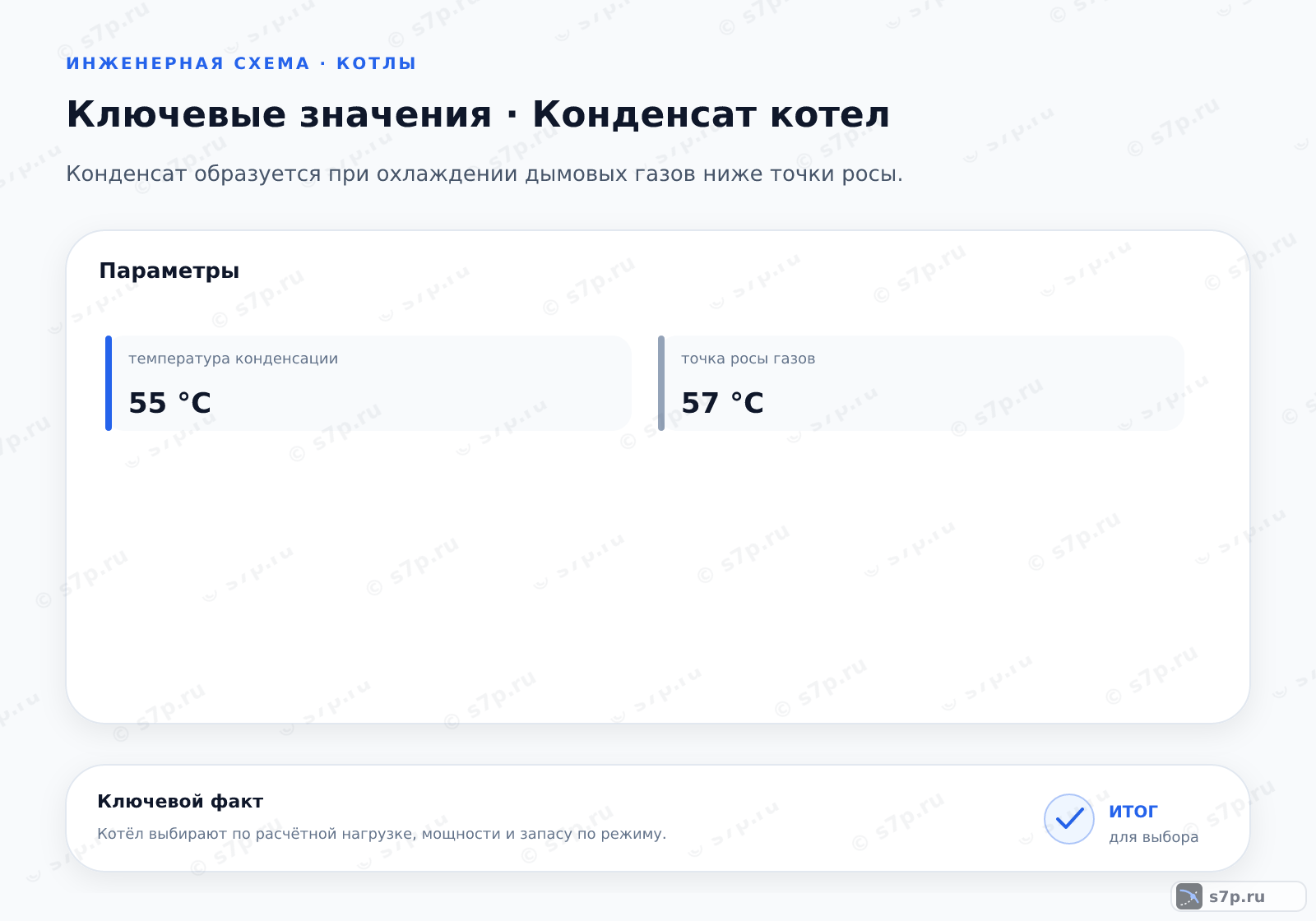

3. Ключевые параметры
При выборе сопоставляют материал теплообменника, температуру точки росы, кислотность конденсата, его ожидаемый расход и допустимый режим дымохода. Эти показатели влияют на стойкость труб, уплотнений, сифона и нейтрализатора. Значение из таблицы не заменяет паспорт конкретной модели и проверку всей системы.
Отдельно уточняют возможность подключения к канализации, место обслуживания нейтрализатора и порядок пополнения его наполнителя. Дренаж не должен касаться электрических частей или проходить с обратным уклоном. При изменении котла, теплоносителя или дымохода расчёт отвода проверяют заново.
| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Точка росы газов | 57 °C | °C | инженерная практика; сверить по паспорту |
| PH конденсата | 4 безразмерная | безразмерная | инженерная практика; сверить по паспорту |
| Расход конденсата | 2 л/ч | л/ч | инженерная практика; сверить по паспорту |
4. Отвод конденсата через сифон и дренаж
Теплообменник передаёт энергию теплоносителю, а охлаждённые газы направляются в дымоход. Образовавшаяся влага стекает в конденсатосборник, проходит через сифон и уходит по дренажной линии. Нейтрализатор размещают там, где к нему можно безопасно подойти и контролировать состояние наполнителя.
Маршрут отвода прокладывают без провисаний и участков, в которых жидкость застаивается. Материалы трубы и соединений согласуют с химическими свойствами конденсата. После монтажа проверяют слив, герметичность, отсутствие контакта с электрооборудованием и возможность очистки каждого доступного элемента.
5. Виды и разновидности
Котлы различают по материалу теплообменника и по устройству отвода влаги. Нержавеющая сталь, силумин и алюминиевые сплавы по-разному реагируют на кислотную среду, нагрев и качество теплоносителя. Тип корпуса определяет требования к воде, нейтрализатору, уплотнениям и обслуживанию, а не только внешний вид изделия.
Сравнивая исполнения, смотрят на совместимость материала с конденсатом, доступ к сифону, способ очистки и возможность заменить расходные элементы. Модель с подходящим теплообменником всё равно требует согласованного дымохода и канализации. Решение фиксируют по паспорту котла и схеме помещения.
| Значение | Источник |
|---|---|
| конденсационный котел с нержавеющим теплообменником | инженерная практика; сверить по паспорту |
| конденсационный котел с силуминовым теплообменником | инженерная практика; сверить по паспорту |
| конденсационный котел с алюминиевым теплообменником | инженерная практика; сверить по паспорту |
6. На что влияет и зачем нужно
Конденсатосборник и сифон отделяют жидкость от газового тракта, а нейтрализатор подготавливает её к отводу в канализацию, если это предусмотрено схемой. Низкотемпературный режим помогает получить дополнительный теплообмен, но одновременно увеличивает требования к дренажу и стойкости материалов.
При эксплуатации отслеживают появление влаги под котлом, запах из дренажа, шум сифона и изменение работы горелки. Проверяют состояние наполнителя нейтрализатора, проходимость трубы и крепление соединений. Эффект оценивают по устойчивому режиму системы, а не по одному показанию автоматики.
7. Частые ошибки и на что смотреть
Ошибки появляются, когда отвод собирают из материала без химической стойкости, оставляют обратный уклон или направляют влагу к электрическим деталям. Неправильная работа сифона нарушает герметичность, а забитая линия создаёт подпор в конденсатосборнике. Самодельное изменение маршрута проверяют по паспорту котла.
Диагностику начинают с охлаждения оборудования и осмотра поддона, сифона, трубы, нейтрализатора и соединений. Проверяют свободный слив и состояние гранул по инструкции изготовителя. При течи, запахе газа или нестабильном запуске котёл не оставляют в работе до устранения причины.
Частые вопросы
Зачем конденсационному котлу сифон?
Сифон отводит конденсат из сборника и одновременно препятствует свободному проходу дымовых газов к канализации. Он должен быть заполнен, герметично соединён с дренажом и доступен для очистки. При пересыхании, засоре или неверном уклоне вода может вернуться в корпус, а запах канализации — попасть в помещение.
Куда отводить конденсат от котла?
Маршрут выбирают по паспорту котла и условиям объекта: проверяют канализацию, сифон, материал трубы, уклон и необходимость нейтрализации. Линию прокладывают без провисаний и контакта с электрическими частями. Самовольный слив на конструкцию здания или в неподходящий материал опасен для поверхности и не заменяет предусмотренную схему.
Когда нужен нейтрализатор конденсата?
Нейтрализатор применяют, когда схема котла и условия сброса требуют изменить кислотность конденсата перед поступлением в канализацию. Подбирают корпус, наполнитель и место обслуживания по паспорту. Контролируют состояние гранул и свободный проход. Нейтрализатор не исправляет негерметичный сифон, обратный уклон или засор дренажной трубы.
Как выбрать материал теплообменника?
Сопоставляют стойкость материала к конденсату, температурный режим, свойства теплоносителя, требования к воде и доступность обслуживания. Нержавеющая сталь, силумин и алюминиевые сплавы имеют разные ограничения, поэтому ориентироваться только на название котла нельзя. Итог подтверждают паспортом модели и совместимостью дренажа, уплотнений и дымохода.
Почему под котлом появляется вода?
Проверяют поддон, сифон, соединения, дренажную трубу, уклон и состояние нейтрализатора. Вода может вытекать при переполнении сборника, засоре, провисании линии или повреждении уплотнения. Осмотр проводят после безопасного охлаждения. Если влага попала на электрические детали или сопровождается запахом газа, котёл отключают до диагностики.
Как обслуживать отвод конденсата?
Соблюдают инструкцию изготовителя: проверяют заполнение сифона, проходимость дренажа, герметичность стыков и состояние наполнителя нейтрализатора. Осматривают узел после работ с котлом, канализацией или дымоходом. Изменение режима отопления может изменить количество влаги, поэтому при повторной течи ищут причину в системе, а не только прочищают трубу.
