Такая конфигурация позволяет точно подстраивать тепловую мощность под текущие потребности здания, обеспечивая высокий КПД даже при частичных нагрузках и создавая резерв на случай выхода одного из агрегатов из строя.
данные обновлены 2026-10-21 ·
Расчёт для вашего объекта
Введите мощность и температурный график — расход и ориентировочный напор пересчитаются в браузере без передачи данных.

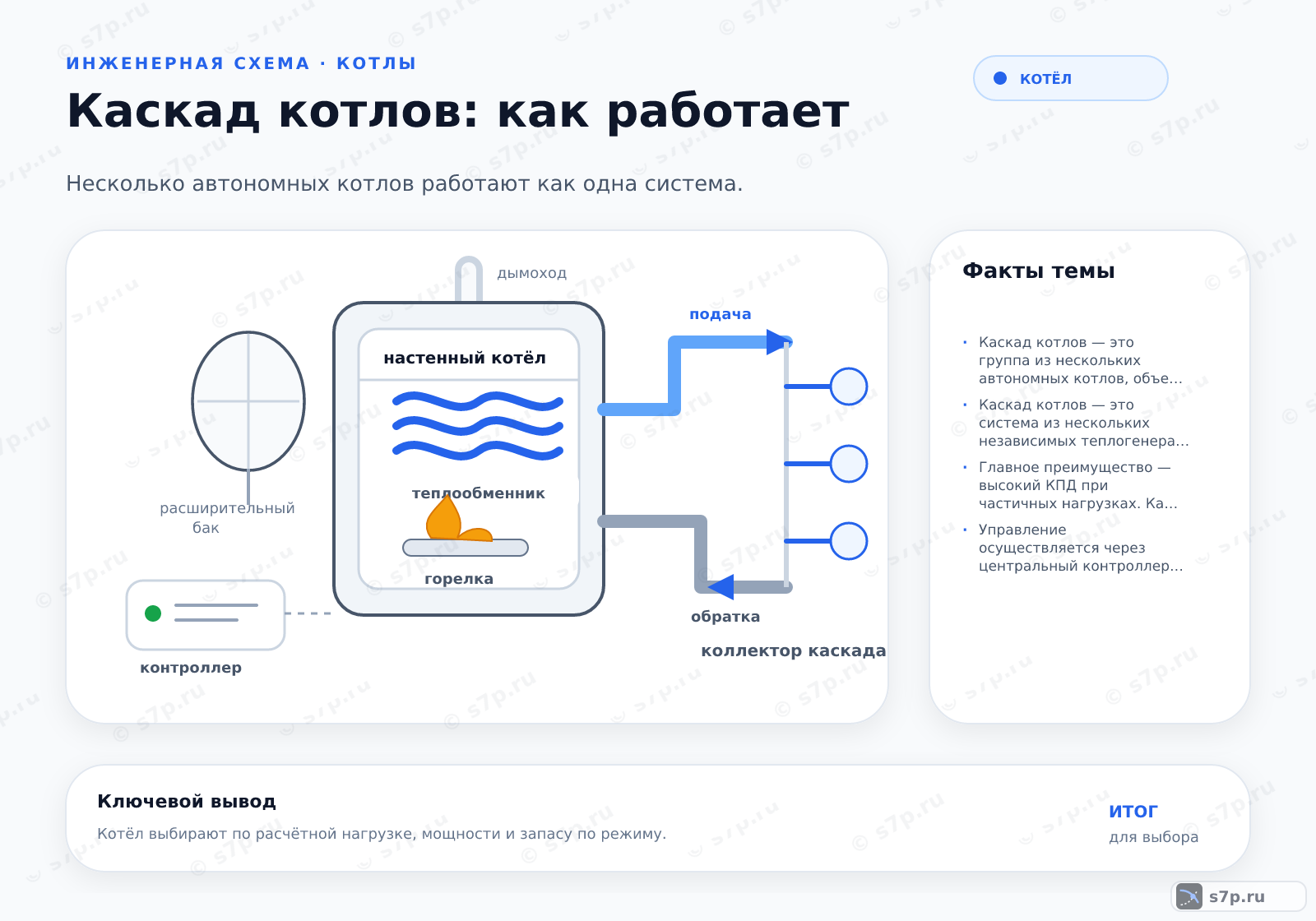

1. Как каскад котлов распределяет нагрузку между агрегатами
Каскад объединяет несколько автономных котлов общими подающим и обратным коллекторами и системой управления. Центральный контроллер получает сведения о температуре и расходе, а затем подключает агрегаты по потребности. Гидравлическая связь и логика управления должны работать согласованно.
Такая схема распределяет нагрузку между агрегатами и сохраняет отопление при отключении части оборудования, если обвязка и автоматика рассчитаны на этот режим. Резерв не возникает сам по себе: его проверяют по составу каскада, коллекторам и алгоритму включения.
Текущая страница в тематической подборке.
Смежная тема кластера «дымоходы для котлов».
Смежная тема кластера «мощность котлов».
Смежная тема кластера «тепловой насос для отопления загородного дома».
Смежная тема кластера «мощность котлов».
Смежная тема кластера «мощность котлов».
Смежная тема кластера «горелка с пьезоподжигом».
Смежная тема кластера «мощность котлов».
Смежная тема кластера «мощность котлов».
2. Устройство и принцип работы
Монтаж начинается с размещения котлов на ровном основании и подключения к общим коллекторам. Силовые и сигнальные кабели ведут к центральному контроллеру, после чего задают режимы включения и проверяют работу автоматики безопасности.
Перед запуском осматривают резьбовые и сварные соединения, удаляют воздух из контура и убеждаются, что каждый котёл видит команду контроллера. Тестовый пуск проводят поэтапно, чтобы отделить ошибку гидравлики от ошибки связи или настройки.
- Шаг 1Расчет тепловой нагрузки здания и подбор мощности котлов.
- Шаг 2Монтаж котлов на ровной поверхности с зазорами для обслуживания.
- Шаг 3Подключение к общим подающему и обратному коллекторам.
- Шаг 4Прокладка силовых и сигнальных кабелей к центральному контроллеру.
- Шаг 5Настройка параметров контроллера и тестовый запуск системы.
- Шаг 6Проверка герметичности соединений и работы автоматики безопасности.
3. Ключевые параметры
Для каскада проверяют рабочее давление, температуру подачи, КПД котлов, расход теплоносителя, мощность агрегата и перепад температур. Эти параметры описывают не только отдельный котёл, но и то, как оборудование работает через общий контур.
Расход сопоставляют с коллекторами и гидравлическим сопротивлением, а температуру — с паспортом каждого агрегата. Мощность одного котла не равна мощности всего каскада: контроллер меняет число работающих агрегатов и распределяет нагрузку между ними.
| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Рабочее давление | 3 бар | бар | инженерная практика; сверить по паспорту |
| Температура подачи | 90 °C | °C | инженерная практика; сверить по паспорту |
| КПД котла | 93 % | % | инженерная практика; сверить по паспорту |
| Расход теплоносителя | 50 л/ч | л/ч | инженерная практика; сверить по паспорту |
| Мощность одного котла | 50 кВт | кВт | инженерная практика; сверить по паспорту |
| Перепад температур | 20 °C | °C | инженерная практика; сверить по паспорту |

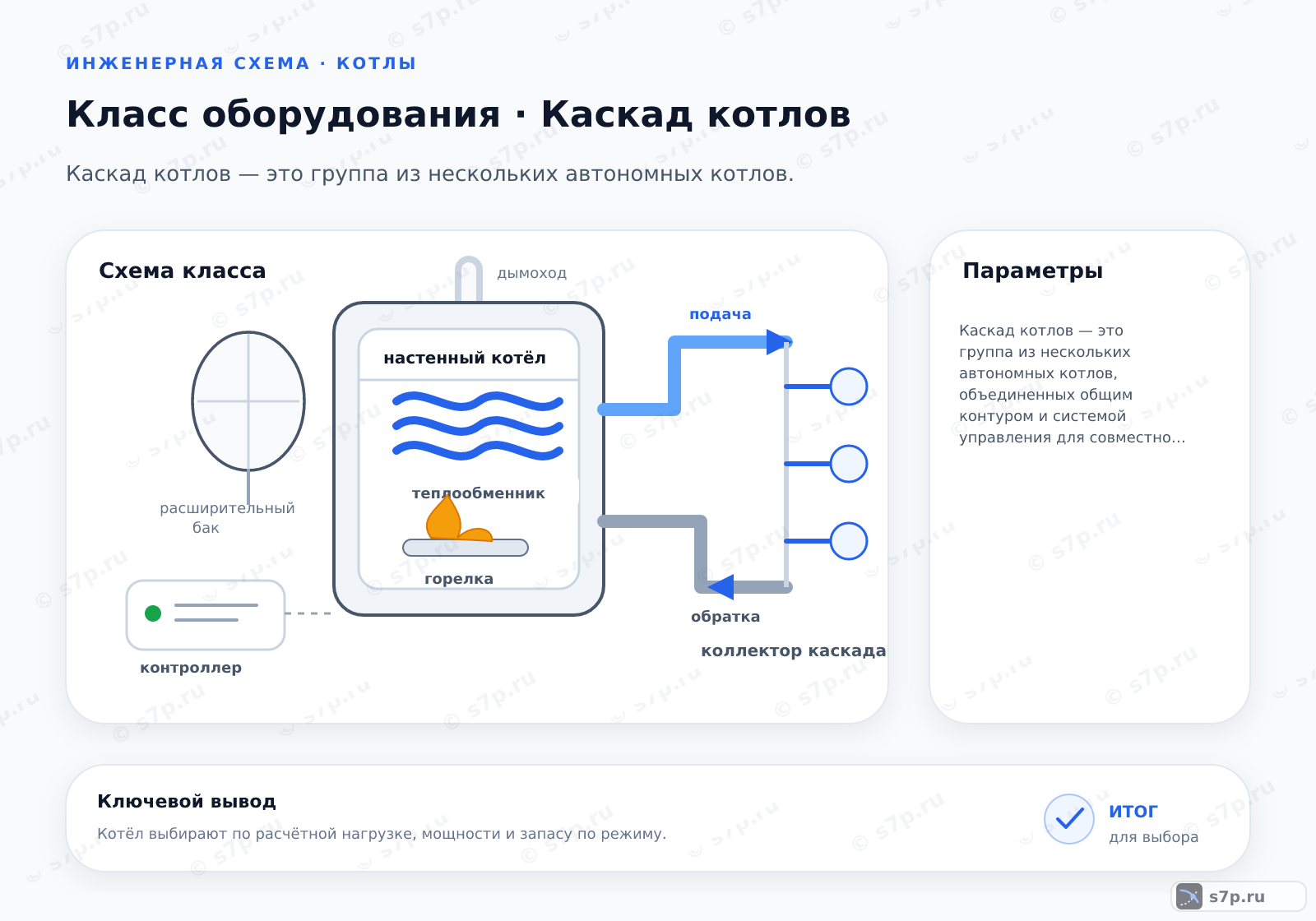

4. Схема движения теплоносителя через коллекторы каскада
В схеме теплоноситель выходит из работающих котлов в общий подающий коллектор, проходит контур потребителя и возвращается по обратному коллектору. Контроллер выбирает состав работающих агрегатов по температуре и расходу, а автоматика контролирует безопасное состояние каждого котла.
При гидравлическом разделении буферная ёмкость отделяет контуры по расходу; при прямом подключении согласование выполняют коллекторами и настройкой насосов. В обоих случаях проверяют обратный поток, балансировку и реакцию системы на подключение дополнительного котла.
5. Виды и разновидности
Каскад можно построить с гидравлическим разделением и буферной ёмкостью либо подключить котлы непосредственно к коллекторам. По алгоритму управления различают модуляцию мощности каждого агрегата и последовательное включение котлов при росте нагрузки.
Выбор зависит от гидравлики, диапазона регулирования и требований к резерву. Буфер меняет связь между генераторами и потребителями, а прямое подключение требует точной настройки насосов и контроллера. Схему проверяют целиком, включая сигнальные цепи.
| Значение | Источник |
|---|---|
| Гидравлическое разделение с буферной емкостью. | инженерная практика; сверить по паспорту |
| Прямое подключение к коллекторам без буфера. | инженерная практика; сверить по паспорту |
| Каскад с модуляцией мощности каждого котла. | инженерная практика; сверить по паспорту |
| Каскад с последовательным включением котлов. | инженерная практика; сверить по паспорту |
6. На что влияет и зачем нужно
Каскад позволяет включать столько теплогенераторов, сколько требует текущая нагрузка, и удерживать работающие котлы в подходящем режиме. Это уменьшает необходимость постоянно нагружать один агрегат при малом отборе тепла и упрощает распределение мощности между контурами.
Резервирование повышает устойчивость системы только при исправных коллекторах, насосах, контроллере и запорной арматуре. Состояние каждого котла отслеживают отдельно, иначе неисправность одного узла может нарушить общий режим даже при наличии свободной мощности.
7. Частые ошибки и на что смотреть
Котлы разных моделей нельзя объединять в каскад без подтверждённой совместимости: различия в алгоритмах, гидравлике и сигналах управления нарушают последовательность работы. Перед монтажом сверяют паспорта, контроллер и схему подключения каждого агрегата.
Теплообменники очищают по состоянию, а контроллер и силовые цепи проверяют с исправным заземлением. Негерметичные соединения, неверная очередность включения и отсутствие обратной связи проявляются как нестабильная температура или частые остановки.
Частые вопросы
Когда каскад оправдан вместо одного котла?
Каскад применяют, когда нагрузка здания меняется, требуется поэтапное включение агрегатов или нужен резерв при остановке части оборудования. Решение проверяют по гидравлике, диапазону регулирования, месту для обслуживания и возможностям контроллера. Несколько котлов не заменяют расчёт: общая мощность, коллекторы, насосы и автоматика должны работать как одна система.
Как контроллер распределяет работу между котлами?
Контроллер получает сведения о температуре и расходе, сравнивает их с заданным режимом и подключает агрегаты последовательно или регулирует мощность каждого котла. При снижении нагрузки часть оборудования отключается. Для устойчивой работы проверяют датчики, сигнальные кабели, порядок включения, обратную связь и реакцию каждого котла на команду.
Чем отличается каскад с буферной ёмкостью от прямого подключения?
Буферная ёмкость разделяет контуры по расходу и сглаживает связь между генераторами и потребителями. При прямом подключении согласование выполняют коллекторами, насосами и настройкой контроллера. Выбор зависит от гидравлического сопротивления, режима нагрузки и требований к резерву. В обоих вариантах проверяют обратный поток и балансировку.
Можно ли объединять котлы разных моделей в один каскад?
Без подтверждённой совместимости такое объединение не выполняют. У моделей могут различаться алгоритмы управления, допустимые режимы, гидравлические характеристики, сигналы и требования к дымоходу. Перед монтажом сверяют паспорта котлов, контроллер, коллекторы, насосы и порядок аварийного отключения. Совместимый корпус сам по себе не подтверждает совместимость каскада.
Почему резервирование не гарантирует отопление при любой аварии?
Резервный котёл помогает при отказе отдельного агрегата только при исправных коллекторах, насосах, запорной арматуре, контроллере и электропитании. Общая неисправность гидравлического участка или управления остановит весь каскад. Поэтому состояние агрегатов отслеживают раздельно, проверяют автоматическое переключение и сохраняют возможность изолировать отказавший котёл без остановки остальных.
Что проверить после подключения каскада?
Проверяют герметичность соединений, удаление воздуха, направление потока, работу насосов, связь с контроллером и срабатывание защит. Затем выполняют тестовый запуск с поочерёдным подключением агрегатов и наблюдают температуру подачи, обратный поток и реакцию автоматики. После проверки фиксируют настройки и состояние заземления контроллера.
