Горелка малютка представляет собой компактный модуль сгорания, интегрированный в корпус бытового газового котла, обеспечивающий эффективный нагрев теплоносителя в ограниченном пространстве. Горелка может быть компактным отдельным узлом; её интеграция с теплообменником и высокая удельная мощность зависят от конструкции. Уменьшение габаритов котла за счет компактности горелки.
данные обновлены 2026-10-21 ·
1. Назначение компактной горелки Малютка и условия совместимости
Горелка малютка — компактный модуль сгорания для бытового газового котла. Она может быть встроена в корпус котла или выполнена отдельным узлом, а её работа связана с теплообменником и способом подачи воздуха. Компактность уменьшает занимаемое место, но не отменяет проверки присоединений и режима горения.
При подборе сопоставляют габариты, форсунку, расход газа, способ смешения, давление и тепловую нагрузку. Важно оставить доступ к соплу, креплениям и газовому патрубку. Узел считают совместимым только после проверки котла, типа газа и паспортной записи конкретной горелки.
Текущая страница в тематической подборке.
Смежная тема кластера «дымоходы для котлов».
Смежная тема кластера «мощность котлов».
Смежная тема кластера «тепловой насос для отопления загородного дома».
Смежная тема кластера «мощность котлов».
Смежная тема кластера «мощность котлов».
Смежная тема кластера «горелка с пьезоподжигом».
Смежная тема кластера «мощность котлов».
Смежная тема кластера «мощность котлов».
2. Устройство и принцип работы
Газ поступает к форсунке, смешивается с воздухом и сгорает в камере котла, передавая тепло теплообменнику. В атмосферном исполнении воздух подаётся естественным образом, в надувном — вентилятором, а модулируемая конструкция изменяет мощность в рабочем диапазоне. Эти варианты требуют разной автоматики и настройки.
При снятии узла отключают электропитание и перекрывают газ, открывают доступ к камере, отсоединяют патрубок и крепления. Горелку извлекают без повреждения уплотнений, очищают мягкой щёткой и спиртом, затем проверяют состояние деталей. Возврат в работу выполняют после сборки и проверки соединений.
- Шаг 1Отключите электропитание котла и перекройте газовый кран.
- Шаг 2Снимите лицевую панель котла для доступа к камере сгорания.
- Шаг 3Отсоедините газовый патрубок от горелки, используя ключи.
- Шаг 4Выкрутите крепежные болты, фиксирующие горелку к коллектору.
- Шаг 5Аккуратно извлеките горелку, не повредив уплотнительные кольца.
- Шаг 6Очистите горелку от нагара мягкой щеткой и спиртом.
3. Ключевые параметры
Для оценки горелки сопоставляют габариты, диаметр форсунки, температуру пламени, расход газа и толщину стали. Для этой конфигурации указаны 150 мм, 1.2 мм, 1950 °C, 1.5 м³/ч и 2 мм соответственно. Эти параметры описывают связанную конфигурацию, а не универсальные значения для любого котла.
Габариты и крепления определяют возможность установки, форсунка и расход — подачу газа, а температура пламени — тепловой режим камеры. Перед заменой проверяют мощность, давление и паспорт котла. Если параметры не совпадают, сначала устанавливают точную модель и тип газа, а не изменяют диаметр форсунки.
| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Габариты горелки | 150 мм | мм | инженерная практика; сверить по паспорту |
| Диаметр форсунки | 1.2 мм | мм | инженерная практика; сверить по паспорту |
| Температура пламени | 1950 °C | °C | инженерная практика; сверить по паспорту |
| Расход газа | 1.5 м³/ч | м³/ч | инженерная практика; сверить по паспорту |
| Толщина стали | 2 мм | мм | инженерная практика; сверить по паспорту |

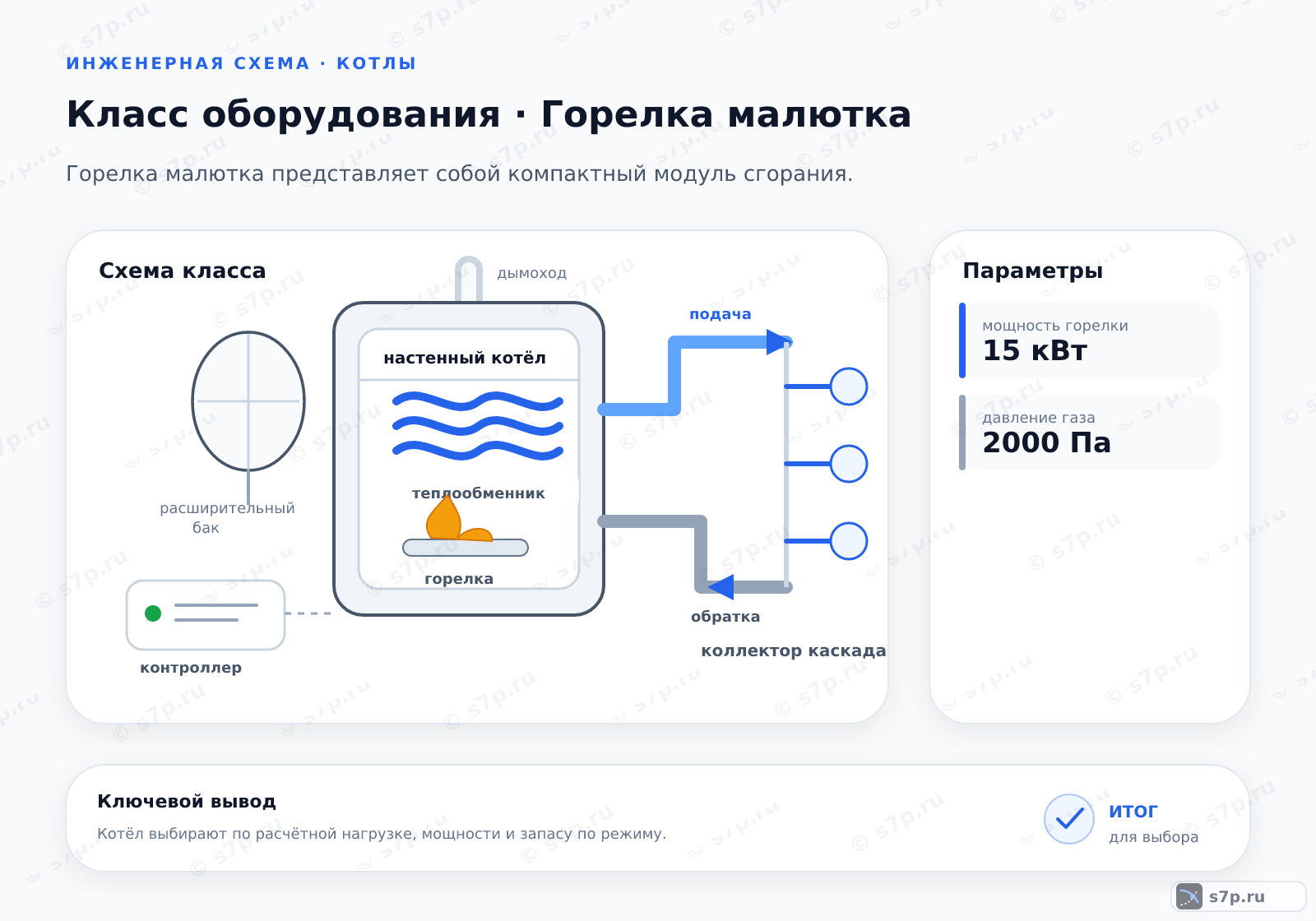

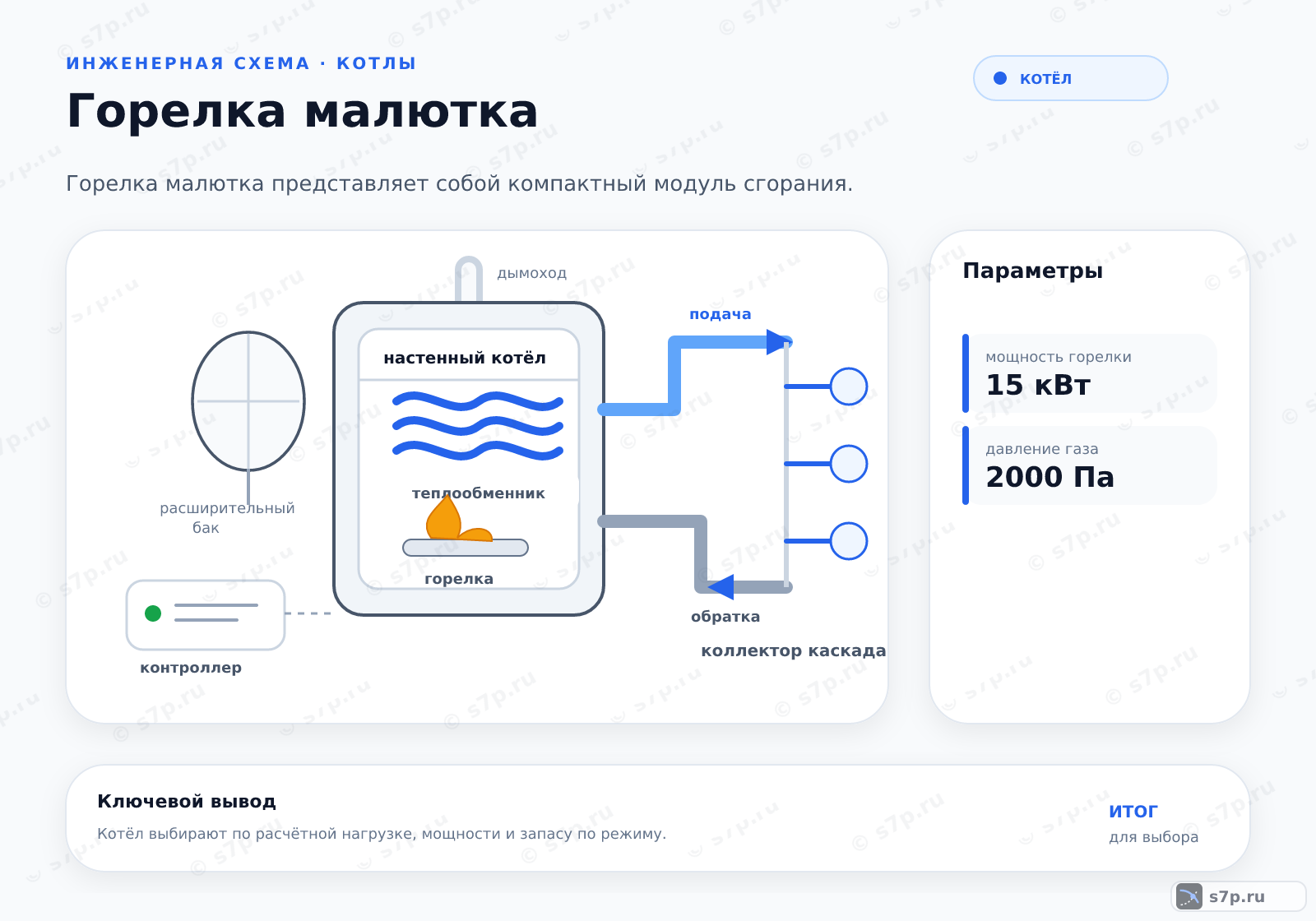

4. Схема работы горелки Малютка с камерой и теплообменником
В схеме котла горелка работает с газовым патрубком, камерой сгорания, подачей воздуха и теплообменником. Положение форсунки определяет направление смеси, а состояние уплотнений — герметичность соединения. Даже компактный узел нельзя оценивать отдельно от камеры и дымового тракта.
После очистки проверяют посадку, крепления, состояние уплотнительных колец и свободный проход воздуха. Затем оценивают пламя и работу котла в предусмотренном режиме. Слабый нагрев может быть связан с загрязнением, неверной подачей или нарушением тяги, поэтому настройку проверяют после механического осмотра.
5. Виды и разновидности
Атмосферная горелка смешивает газ с воздухом естественным путём, надувная использует вентилятор, модулируемая меняет мощность в диапазоне от 30% до 100%, а одноступенчатая работает только на полной мощности. Различия отражаются на автоматике, шуме, расходе и требованиях к котлу.
При сравнении смотрят на способ подачи воздуха, диапазон регулирования, тип управления, габариты и обслуживание. Атмосферное исполнение не требует вентилятора, но зависит от тяги. Модулируемое удобнее согласовывать с переменной нагрузкой только при совместимой автоматике. Выбор подтверждают паспортом котла и горелки.
| Значение | Источник |
|---|---|
| Атмосферная горелка: смешивание с воздухом естественным путем. | инженерная практика; сверить по паспорту |
| Надувная горелка: принудительная подача воздуха вентилятором. | инженерная практика; сверить по паспорту |
| Модулируемая горелка: плавное изменение мощности от 30% до 100%. | инженерная практика; сверить по паспорту |
| Одноступенчатая горелка: работа только на полной мощности. | инженерная практика; сверить по паспорту |
6. На что влияет и зачем нужно
В атмосферной модели отсутствие вентилятора уменьшает число механических узлов и шум от принудительной подачи воздуха. При этом состав смеси зависит от сопла, тяги и чистоты каналов. Компактный корпус не означает, что обслуживание можно ограничить внешним осмотром: форсунка, камера и дымовой тракт работают как связанная система.
При выборе между атмосферным и надувным вариантом учитывают котёл, доступный дымовой тракт, автоматику и режим нагрузки. Для модулируемой модели дополнительно проверяют управление диапазоном мощности. Если регулирование не согласовано с котлом, компактность узла не компенсирует нестабильную работу.
7. Частые ошибки и на что смотреть
Диаметр форсунки не изменяют самостоятельно без расчёта и подтверждения типа газа. Металлическими предметами горелку не чистят: можно повредить сопло и изменить подачу. Перед обслуживанием отключают электропитание, перекрывают газ и получают доступ к камере без натяжения патрубка и проводов.
После очистки проверяют уплотнительные кольца, крепления, посадку горелки и герметичность газового соединения. Тягу в дымоходе контролируют перед запуском, а при нестабильном пламени проверяют форсунку, воздух и дымовой тракт. Повторная настройка без устранения механической причины только скрывает неисправность.
Частые вопросы
Чем компактная горелка отличается от обычного узла котла?
Горелка малютка занимает ограниченное пространство и может быть встроенной или отдельной, но её работа всё равно зависит от теплообменника, подачи газа, воздуха и дымового тракта. При сравнении смотрят не только на габариты, а на мощность, форсунку, крепления, доступ к обслуживанию и совместимость с котлом.
Как выбрать атмосферную, надувную или модулируемую модель?
Атмосферная модель использует естественное смешение, надувная — вентилятор, модулируемая меняет мощность в диапазоне от 30% до 100%. Выбор зависит от котла, тяги, автоматики и режима нагрузки. Исполнение должно совпадать с паспортом системы: замена только корпуса без согласования воздуха и управления не решает задачу.

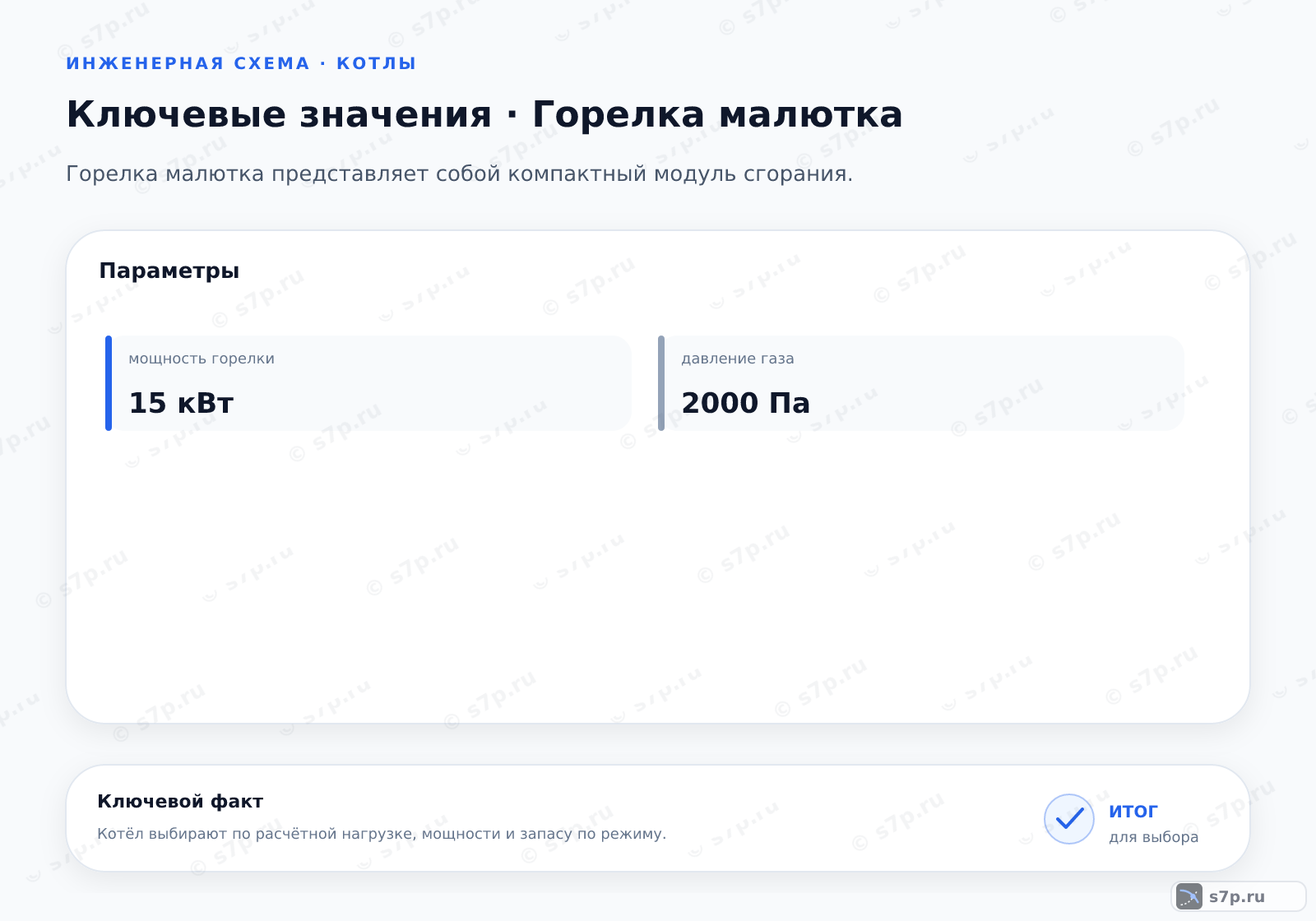

Что означают мощность 15 кВт и давление 2000 Па?
Для этого исполнения указаны мощность 15 кВт и давление 2000 Па. Их используют вместе с паспортом котла, типом газа, форсункой и схемой подачи воздуха. Нельзя переносить эти значения на другой узел без проверки: рабочая точка зависит от всей системы, а не от одной цифры.
Почему горелка греет слабее после очистки?
Проверяют, не сместились ли форсунка и крепления, высохли ли детали, целы ли уплотнительные кольца и свободен ли проход воздуха. Затем оценивают тягу и состояние газового патрубка. Если подача или пламя отличаются от исходного режима, сначала устраняют ошибку сборки или загрязнение, а не меняют диаметр сопла.
Можно ли снять и почистить горелку самостоятельно?
Порядок включает отключение электропитания, перекрытие газа, снятие панели, отсоединение патрубка и креплений. При этом нельзя повредить уплотнения и изменять геометрию форсунки. После очистки мягкой щёткой и спиртом проверяют сборку, соединения и тягу. Если требуется настройка газовой части, работу передают специалисту.
Как понять, что причиной сбоя является тяга?
Сравнивают состояние пламени при исправной подаче газа с работой дымового тракта. Проверяют, нет ли загрязнения, препятствия или нарушения присоединения, а также соответствует ли горелка котлу. При недостаточной тяге не меняют форсунку наугад: сначала устраняют проблему отвода и только потом оценивают настройку.
