Правильная гидравлическая обвязка обеспечивает стабильный расход теплоносителя, предотвращает кавитацию и защищает теплообменник от перегрева за счет минимизации гидравлического сопротивления. Гидравлическая обвязка котла — это совокупность трубопроводов, насосов, клапанов и арматуры, обеспечивающих циркуляцию теплоносителя, защиту оборудования и безопасность системы отопления. Установка фильтра предотвращает засорение теплообменника и насоса.
данные обновлены 2026-10-21 ·
1. Зачем нужна гидравлическая обвязка котла
Гидравлическая обвязка объединяет котёл, трубопроводы, насос, клапаны, расширительный бак, фильтры и защитную арматуру. Её задача — провести теплоноситель по нужным контурам с контролируемым сопротивлением и вернуть среду к источнику без перегрева теплообменника. Открытая и закрытая схема требуют разного состава оборудования.
При чтении схемы отделяют путь подачи от обратки и отмечают места измерения, удаления воздуха, слива и защиты от избыточного давления. Фильтр перед насосом и котлом задерживает загрязнения. Любой элемент оценивают вместе с соседними соединениями, потому что закрытый кран или неверное направление потока меняют работу всего узла.
Текущая страница в тематической подборке.
Смежная тема кластера «дымоходы для котлов».
Смежная тема кластера «мощность котлов».
Смежная тема кластера «тепловой насос для отопления загородного дома».
Смежная тема кластера «мощность котлов».
Смежная тема кластера «мощность котлов».
Смежная тема кластера «горелка с пьезоподжигом».
Смежная тема кластера «мощность котлов».
Смежная тема кластера «мощность котлов».
2. Устройство и принцип работы
Сначала фиксируют мощность котла и тип системы, затем рассчитывают требуемый расход и выбирают циркуляционный насос. После этого согласуют диаметры труб, запорную арматуру и расширительный бак. Предохранительный клапан подключают к защищаемому участку, а фильтры размещают перед насосом и котлом по схеме.
Опрессовку проводят после сборки и до штатной эксплуатации, проверяя соединения и отсутствие утечек. Порядок работ связывает расчёт с монтажом: насос нельзя подбирать без расхода, бак — без объёма и давления, а клапан — без допустимого режима котла. Изменение участка требует повторной проверки соседних элементов.
- Шаг 1Определите мощность котла и тип системы (открытая или закрытая).
- Шаг 2Рассчитайте требуемый расход теплоносителя и подберите циркуляционный насос.
- Шаг 3Выберите диаметр труб и запорную арматуру согласно нормам.
- Шаг 4Установите расширительный бак нужного объема и давления.
- Шаг 5Подключите предохранительный клапан с настройкой на максимальное давление.
- Шаг 6Установите фильтры грубой очистки перед насосом и котлом.
- Шаг 7Проведите опрессовку системы и проверьте герметичность соединений.
3. Ключевые параметры
Таблица содержит максимальное давление, температуру обратки, объём расширительного бака и потери напора на длине трубопровода. Эти параметры связывают прочность оборудования, тепловой режим и сопротивление сети. Их используют как исходные ориентиры, а окончательные значения подтверждают расчётом и паспортом котла.
Для насоса проверяют рабочую точку, расход, напор и кавитационный запас NPSH. Для труб смотрят диаметр, длину, арматуру и загрязнение фильтра. Если обратка перегревается или расход падает, измеряют давление до и после сопротивляющего участка, а не увеличивают скорость насоса без проверки причины.
| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Максимальное давление | 3 бар | бар | инженерная практика; сверить по паспорту |
| Температура обратки | 55 градусов Цельсия | градусов Цельсия | инженерная практика; сверить по паспорту |
| Объем бака | 10 процентов | процентов | инженерная практика; сверить по паспорту |
| Потери напора | 10 м на 100 м | м на 100 м | СП 60.13330.2012 |
4. Схема подачи и обратки с насосом и защитной арматурой

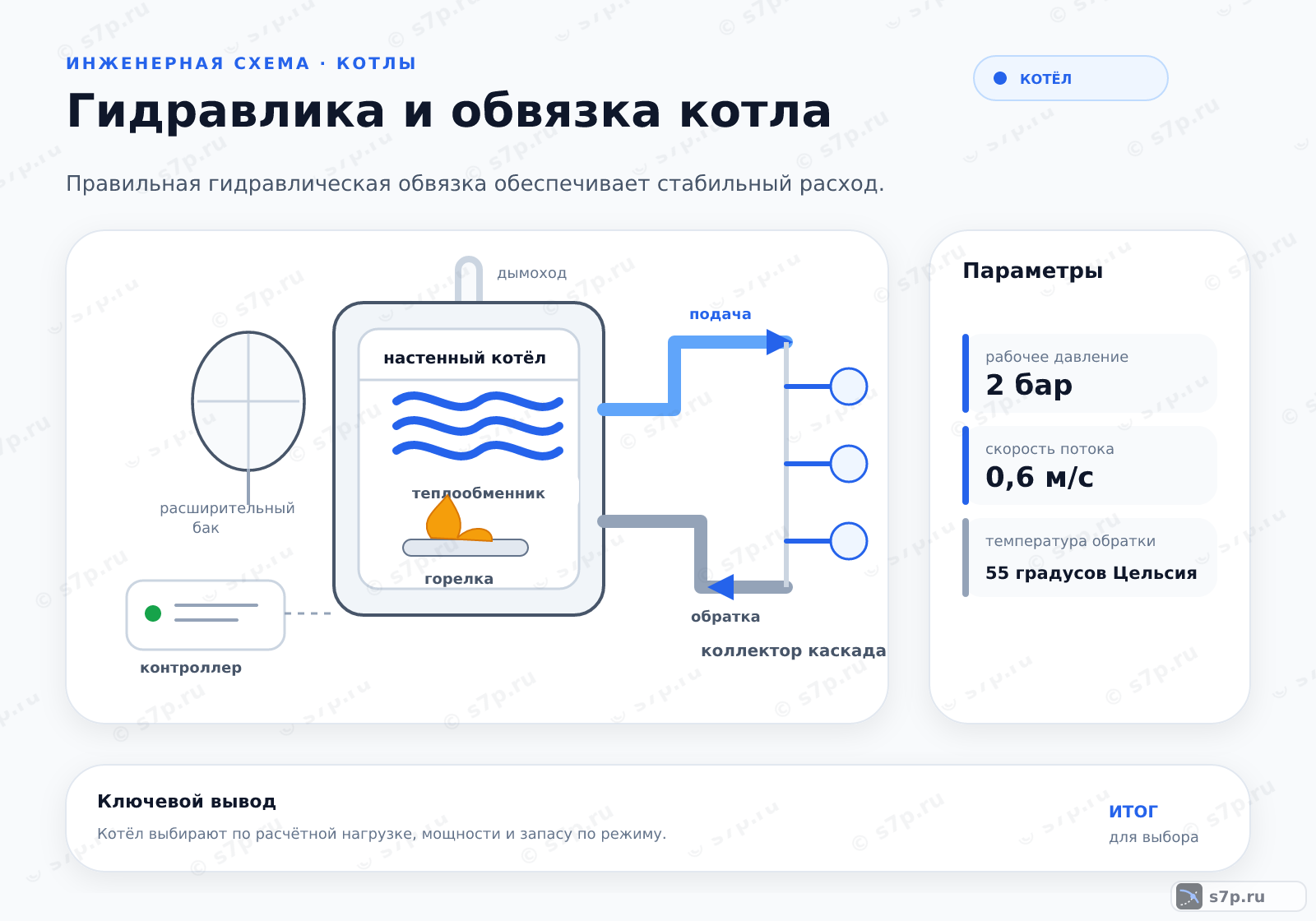

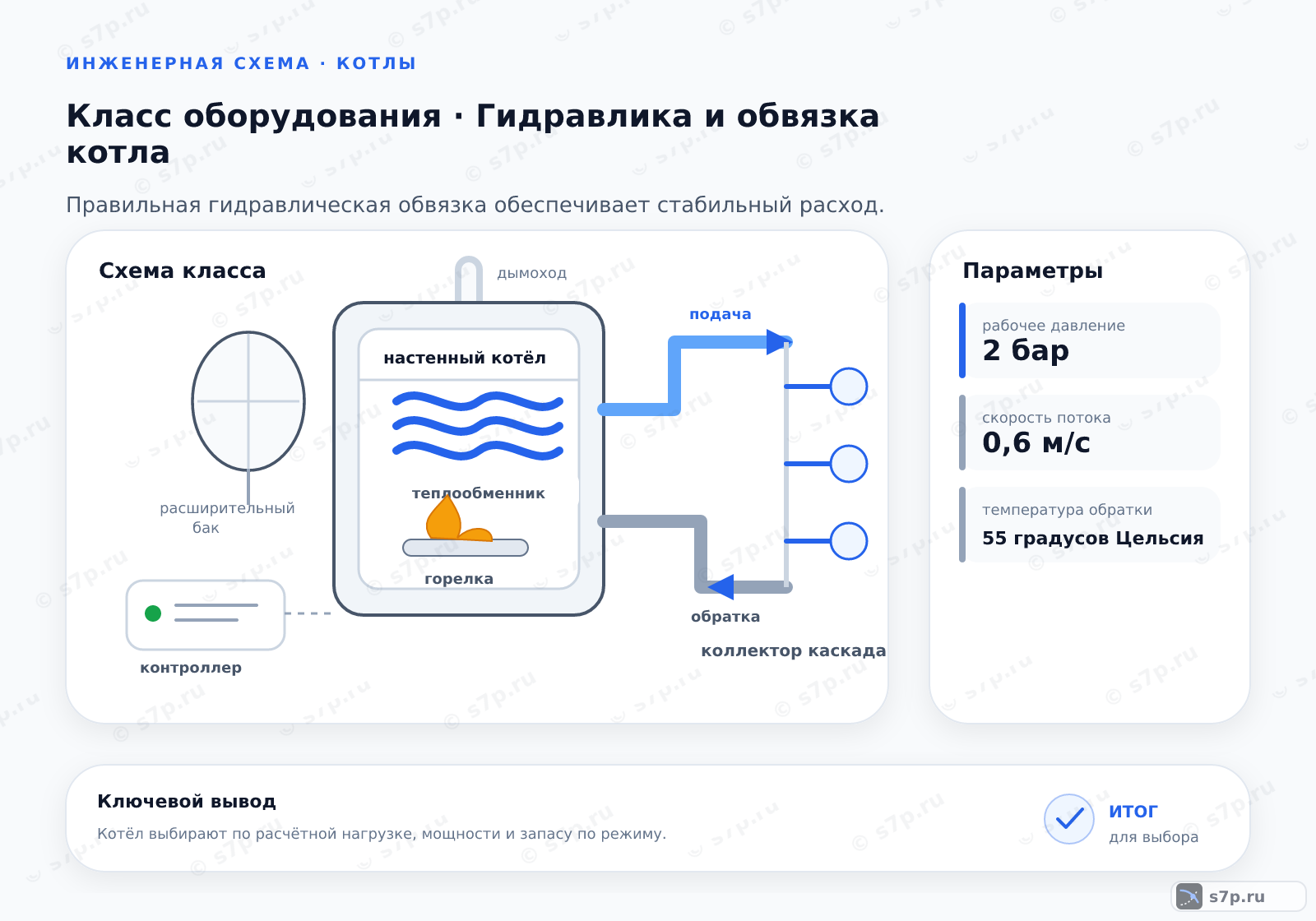

На схеме подача выходит из котла, проходит через насосную и регулирующую часть, а обратка возвращает теплоноситель к источнику. Расширительный бак компенсирует изменение объёма, предохранительный клапан ограничивает опасный рост давления, фильтр задерживает мусор. Точки измерения нужны для проверки результата после монтажа.
Насос размещают на подающей линии при температуре, допустимой для его конструкции, и проверяют рядом стоящие клапаны. Схема не должна позволять случайно перекрыть путь циркуляции при работающем котле. Перед запуском подтверждают направление потока, заполнение, удаление воздуха и герметичность.
5. Виды и разновидности
Система с естественной циркуляцией перемещает теплоноситель за счёт разности плотностей, а принудительная использует насос. Вариант с бойлером косвенного нагрева добавляет отдельный потребитель, гидрострелка и коллекторы разделяют взаимодействующие контуры. Различия проявляются в расходе, сопротивлении и порядке регулирования.
При сравнении учитывают доступное место, сложность балансировки, наличие насоса, требования к защите и возможность отключить ветвь для обслуживания. Простая схема не отменяет расчёт труб и клапанов. Разветвлённая схема требует согласовать насосы и точки регулирования, чтобы отдельный контур не перетягивал расход у другого.
| Значение | Источник |
|---|---|
| Одноконтурная система с естественной циркуляцией | инженерная практика; сверить по паспорту |
| Одноконтурная система с принудительной циркуляцией | инженерная практика; сверить по паспорту |
| Двухконтурная система с бойлером косвенного нагрева | инженерная практика; сверить по паспорту |
| Система с гидрострелкой и коллекторами | инженерная практика; сверить по паспорту |
6. На что влияет и зачем нужно
Подбор насоса по расходу и сопротивлению помогает не тратить электроэнергию на избыточную циркуляцию и не терять расход на недостаточном напоре. Оценку проводят по рабочей точке, состоянию фильтра и реальному сопротивлению арматуры, а не по присоединительному размеру.
Гидрострелка разделяет гидравлическое взаимодействие контуров и облегчает независимую работу насосных ветвей. Её наличие не исправляет неверный расход или закрытый клапан: перед наладкой проверяют заполнение, воздух, балансировку и соответствие схемы проекту.
7. Частые ошибки и на что смотреть
Насос устанавливают на подающей линии при температуре, допустимой для его конструкции, с учётом давления и кавитационного запаса NPSH. Обратку не перекрывают при работающем котле. Давление в расширительном баке проверяют ежегодно и сопоставляют с холодным состоянием системы.
Перекрытая обратка при работающем котле нарушает циркуляцию и может вызвать перегрев теплообменника. Перед пуском проверяют положение кранов, фильтр, заполнение и удаление воздуха. Шум насоса не устраняют увеличением скорости, пока не исключены сухой ход, воздух и сопротивление загрязнённого участка.
Давление в расширительном баке контролируют ежегодно и после вмешательства в систему. Насос должен работать в допустимом температурном режиме, а кавитационный запас NPSH проверяют по условиям всасывания и паспорту. Опрессовка и контроль утечек завершают проверку обвязки.
Частые вопросы
Как выбрать циркуляционный насос для обвязки?
Сначала рассчитывают расход теплоносителя и сопротивление труб, теплообменника, фильтра и арматуры, затем сопоставляют рабочую точку с напором насоса. Проверяют температуру, давление, кавитационный запас NPSH и совместимость с отопительным контуром. Присоединительный размер не показывает, справится ли насос с реальным сопротивлением системы.
Зачем в схеме нужны бак, клапан и фильтр?
Расширительный бак компенсирует изменение объёма теплоносителя, предохранительный клапан ограничивает опасный рост давления, а фильтр задерживает загрязнения перед насосом и котлом. Каждый узел работает только при правильном подключении. Закрытый кран, неверное направление потока или недоступный фильтр нарушают защиту и усложняют обслуживание.
Когда выбирают естественную, а когда принудительную циркуляцию?
Естественная схема перемещает теплоноситель за счёт разности плотностей и требует подходящей геометрии труб. Принудительная использует насос и позволяет точнее управлять расходом при разветвлённой системе. Сравнивают доступное место, сопротивление, необходимость регулирования, питание и обслуживание. Гидрострелка нужна для разделения взаимодействующих контуров, а не для любого котла.
Что означает проверка кавитационного запаса NPSH?
NPSH описывает запас давления на всасывании насоса относительно условий, при которых может начаться кавитация. Проверяют температуру, давление, расположение насоса, сопротивление фильтра и состояние теплоносителя, затем сопоставляют результат с паспортом. Шум или вибрация не подтверждают кавитацию сами по себе, но требуют проверки всасывающего участка.
Почему нельзя перекрывать обратку при работающем котле?
Перекрытая обратка прерывает или резко ограничивает циркуляцию. Теплоноситель перестаёт отводить тепло от теплообменника, а насос работает в ненормальном режиме. Перед обслуживанием котёл останавливают, проверяют краны и ждут безопасного состояния. Если расход пропал, ищут закрытую арматуру, воздух, фильтр и заполнение системы.
Как обслуживать расширительный бак в составе обвязки?
Давление в баке проверяют ежегодно на остывшей системе и после вмешательства в контур. Перед измерением отделяют бак от давления воды по предусмотренной схеме, затем осматривают ниппель, кран и соединения. Настройку сопоставляют с паспортом, а рост давления после запуска связывают с температурой, мембраной и проходимостью подключения.
