Природный газ является основным энергоносителем благодаря высокой теплотворной способности, безопасности при наличии датчиков утечки и удобству транспортировки по трубопроводам. Газовый теплоноситель — это газообразное топливо (природный или сжиженный газ), используемое для передачи тепловой энергии от источника сгорания к потребителю через теплообменник. Повышение давления газа увеличивает мощность горелки, но может привести к отрыву пламени.
данные обновлены 2026-10-21 ·
1. Газ как топливо для нагрева воды в теплообменнике
В этой теме газ рассматривается как газообразное топливо, которое после сгорания передаёт энергию воде через теплообменник. Природный газ поступает по трубопроводу, сжиженный хранится в баллоне, а биогаз получают из органических отходов. Для каждого вида меняются способ подачи, давление и требования к оборудованию.
На рабочую схему влияют газовый кран, трубопровод, горелка, воздух и дымоудаление. Стабильное горение невозможно оценить только по наличию пламени: проверяют состояние соединений, давление на входе, цвет и устойчивость факела, а также отвод продуктов сгорания.
Текущая страница в тематической подборке.
Смежная тема кластера «дымоходы для котлов».
Смежная тема кластера «мощность котлов».
Смежная тема кластера «тепловой насос для отопления загородного дома».
Смежная тема кластера «мощность котлов».
Смежная тема кластера «мощность котлов».
Смежная тема кластера «горелка с пьезоподжигом».
Смежная тема кластера «мощность котлов».
Смежная тема кластера «мощность котлов».
2. Устройство и принцип работы
Перед проверкой котёл обесточивают и перекрывают подачу газа. Газовый трубопровод осматривают, соединения смачивают мыльным раствором, а давление на входе измеряют манометром. Пузырение у соединения означает нарушение герметичности; в такой ситуации запуск откладывают до устранения причины.
После разрешения на пуск наблюдают за устойчивостью пламени и измеряют температуру уходящих газов дымовым анализатором. Эти наблюдения связывают с подачей воздуха и состоянием дымовой трубы. Изменение регулировки без осмотра соединений или тяги может скрыть неисправность, а не устранить её.
- Шаг 1Отключите газ и обесточьте котел перед проверкой.
- Шаг 2Осмотрите газовый трубопровод на наличие повреждений.
- Шаг 3Нанесите мыльный раствор на соединения для поиска утечек.
- Шаг 4Проверьте давление газа манометром на входе в котел.
- Шаг 5Запустите котел и проверьте стабильность пламени.
- Шаг 6Измерьте температуру уходящих газов дымовым анализатором.
3. Ключевые параметры
Таблица задаёт плотность газа, удельную теплоту, рабочее давление в сети и концентрацию одоранта. Плотность и теплота нужны для оценки состава и энергетических свойств топлива, давление — для проверки подачи к котлу, одорант — для обнаружения утечки по запаху. Значения читают вместе с указанными единицами и источниками.
При сравнении природного и сжиженного газа нельзя переносить режим выбранного топлива на другое. Проверяют совместимость горелки, редуктора, арматуры и настроек котла. Если показание манометра расходится с паспортом, сначала исключают закрытый кран и негерметичность, а регулирование выполняют только после проверки оборудования.
| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Плотность газа | 0.72 кг/м³ | кг/м³ | ГОСТ 5542-87 |
| Удельная теплота | 31.5 МДж/м³ | МДж/м³ | ГОСТ 5542-87 |
| Рабочее давление в сети | 0.002 МПа | МПа | СП 402.1325800.2018 |
| Концентрация одоранта | 16 мг/м³ | мг/м³ | ГОСТ 32737-2012 |

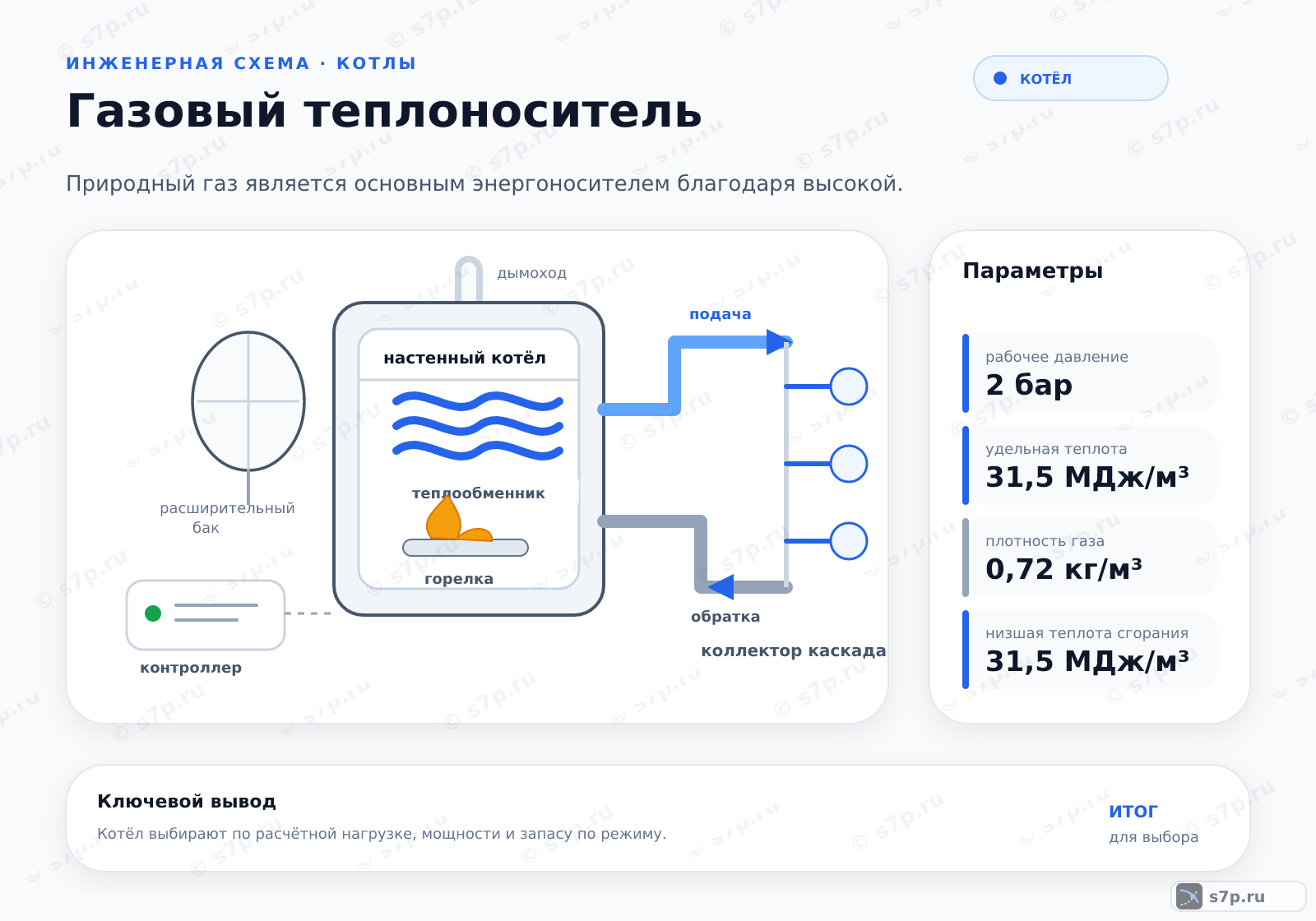

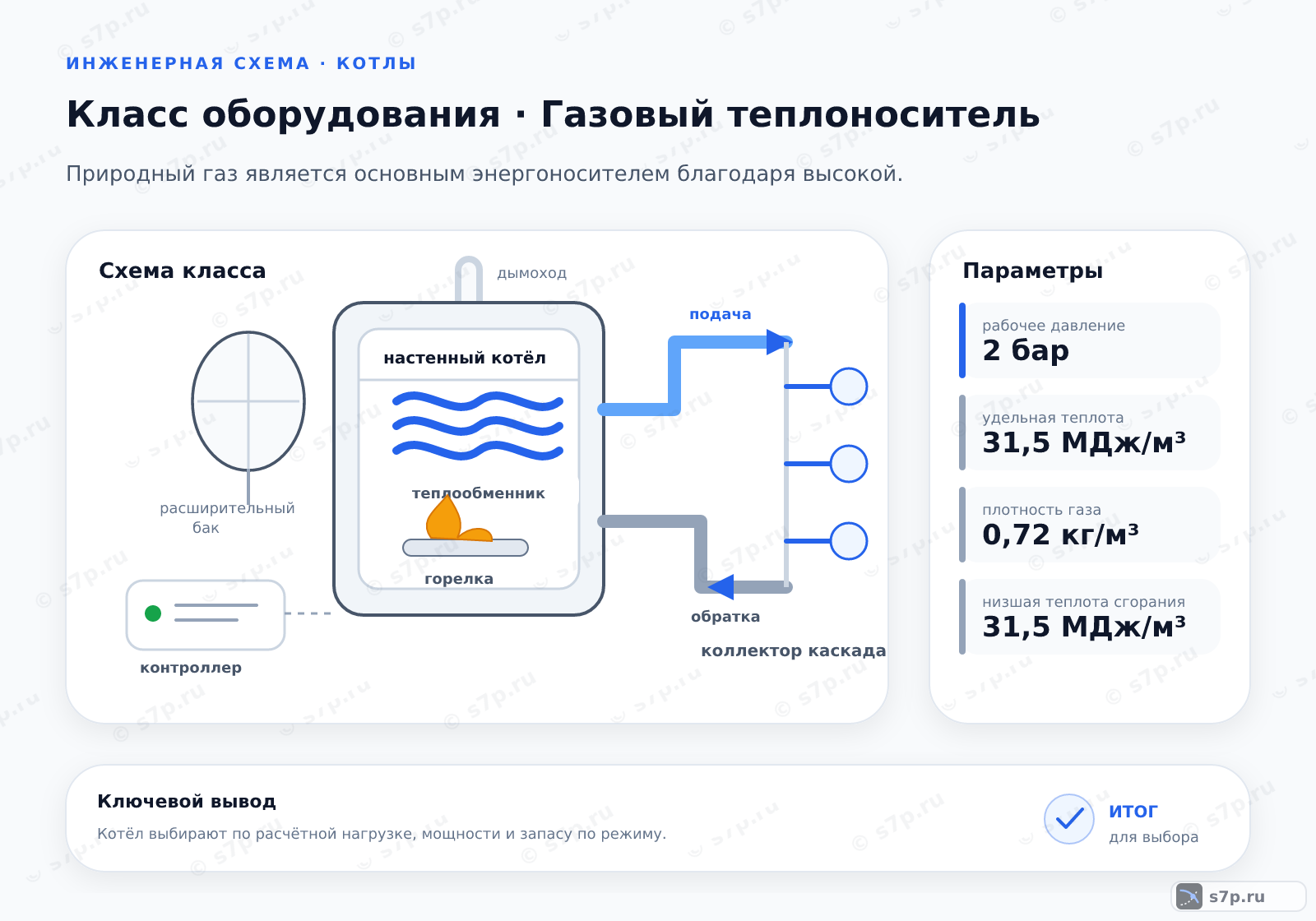

4. Схема подачи газа, горения и отвода продуктов сгорания
В рабочей схеме газ проходит через запорную арматуру к горелке, где смешивается с воздухом и сгорает. Тепло продуктов сгорания воспринимает теплообменник, а дымовая труба отводит остаточные газы. По этой цепочке удобно искать причину нестабильности: нарушение на входе нельзя исправить настройкой пламени.
Подача воздуха влияет на полноту сгорания и образование угарного газа. В конденсационном котле дополнительно используют скрытую теплоту, а систему отвода конденсата рассматривают вместе с теплообменником и дымоудалением. Любое изменение схемы требует повторной проверки герметичности и тяги.
5. Виды и разновидности
Природный газ подают по трубопроводу при низком давлении, сжиженный пропан-бутан хранят в баллоне при более высоком давлении, биогаз получают из органического сырья. Эти различия влияют на способ хранения, арматуру и подготовку топлива перед горелкой.
Сравнивая варианты, проверяют не только состав газа, но и источник подачи, редуктор, горелку, вентиляцию и дымоудаление. Переносная схема с баллоном требует контроля шланга и соединений, а трубопроводная — проверки крана, давления и состояния линии.
| Значение | Источник |
|---|---|
| Природный газ (метан) — подается по трубопроводу, давление низкое. | инженерная практика |
| Сжиженный газ (пропан-бутан) — в баллонах, давление высокое. | инженерная практика |
| Биогаз — аналог природного, получают из органических отходов. | инженерная практика |
6. На что влияет и зачем нужно
Подача воздуха меняет состав смеси у горелки: при её корректной организации сгорание проходит полнее, а образование CO снижается. Оценку проводят по устойчивости пламени и результатам газового анализа, а не по визуальному признаку.
Конденсационный котёл использует скрытую теплоту водяного пара в продуктах сгорания. Для такого режима нужны подходящие поверхности теплообмена и отвод конденсата. Если канализация не стойкая, предусматривают нейтрализацию, не изменяя газовые настройки в обход требований к системе.
7. Частые ошибки и на что смотреть
Открытым огнём утечки не ищут: соединения проверяют мыльным раствором, а при пузырении перекрывают газ и прекращают эксплуатацию до ремонта. Кран закрывают при аварии, обслуживании и длительном простое; штатное перекрытие само по себе не повреждает уплотнения.
Тягу дымовой трубы контролируют, потому что нарушение отвода может привести к поступлению CO в помещение. Газовый котёл нельзя размещать в подвале без принудительной вентиляции. При запахе газа не запускают горелку и не пытаются компенсировать проблему изменением подачи воздуха.
Частые вопросы
Чем природный газ отличается от сжиженного в котле?
Природный газ поступает по трубопроводу, а сжиженный пропан-бутан хранится в баллоне и подаётся через соответствующую арматуру. Меняются способ хранения, давление, редуктор и требования к горелке. Настройки выбранного топлива не переносят на другое без проверки паспорта котла, герметичности линии, вентиляции и дымоудаления.
Как безопасно проверить возможную утечку газа?
Открытым огнём утечку не ищут. Газ перекрывают, помещение проветривают, а доступные соединения проверяют мыльным раствором: пузырение указывает на нарушение герметичности. При запахе газа котёл не запускают и не меняют настройки горелки. Ремонт и проверку скрытого участка выполняет специалист после отключения подачи.
Может ли редуктор изменить давление газа в баллоне?
Редуктор согласует подачу с горелкой, но исходное давление внутри баллона определяется температурой и свойствами газа. Поэтому настройкой редуктора нельзя заменить подбор топлива или исправить перегрев баллона. При расхождении с паспортом проверяют вентиль, линию, редуктор и измерительный прибор, не повышая подачу наугад.
Как подача воздуха влияет на горение?
Воздух участвует в смешении у горелки и влияет на полноту сгорания. Его недостаток сопровождается коптящим или нестабильным пламенем и повышает риск образования CO, а избыток нарушает предусмотренный режим. Состояние смеси оценивают по пламени и результатам газового анализа после проверки давления, форсунки и дымовой тяги.
Зачем измерять температуру уходящих газов?
Температура уходящих газов помогает связать работу горелки с теплообменом и состоянием дымового тракта. Отклонение может сопровождать загрязнение, неверную подачу воздуха или нарушение отвода. Показание снимают дымовым анализатором после проверки герметичности и устойчивости пламени; визуальной оценки факела для вывода о режиме недостаточно.
Допустима ли установка газового котла в подвале?
В подвале газовый котёл не устанавливают без принудительной вентиляции. Подача воздуха и отвод продуктов сгорания должны соответствовать проекту и паспорту оборудования. До монтажа проверяют тягу, помещение, газовую линию и доступ к крану. При нарушении вентиляции запуск опасен независимо от того, устойчиво ли выглядит пламя.
