Газовый циркуляционный насос обеспечивает принудительную циркуляцию теплоносителя в системе отопления, устраняя гидродинамическое сопротивление труб и радиаторов для равномерного распределения тепла. Циркуляционный насос перемещает водяной теплоноситель в системе отопления, а газовый котёл служит лишь источником тепла для этой системы. Циркуляционный насос перемещает водяной теплоноситель в системе отопления, обеспечивая принудительную циркуляцию.
данные обновлены 2026-10-21 ·
1. Зачем насос перемещает теплоноситель в котельном контуре
Циркуляционный насос перемещает водяной теплоноситель по трубам отопления, а газовый котёл служит источником тепла. Насос не перекачивает газ и не заменяет газовую арматуру: он работает в гидравлическом контуре, преодолевая сопротивление труб, радиаторов, фильтров и теплообменника.
При выборе сопоставляют расход, напор, температуру теплоносителя, диаметр присоединения, мощность, класс защиты и способ регулирования. Название насоса не определяет совместимость, поэтому условия монтажа и паспорт отопительной системы важнее внешнего сходства.
Текущая страница в тематической подборке.
Смежная тема кластера «дымоходы для котлов».
Смежная тема кластера «мощность котлов».
Смежная тема кластера «тепловой насос для отопления загородного дома».
Смежная тема кластера «мощность котлов».
Смежная тема кластера «мощность котлов».
Смежная тема кластера «горелка с пьезоподжигом».
Смежная тема кластера «мощность котлов».
Смежная тема кластера «мощность котлов».

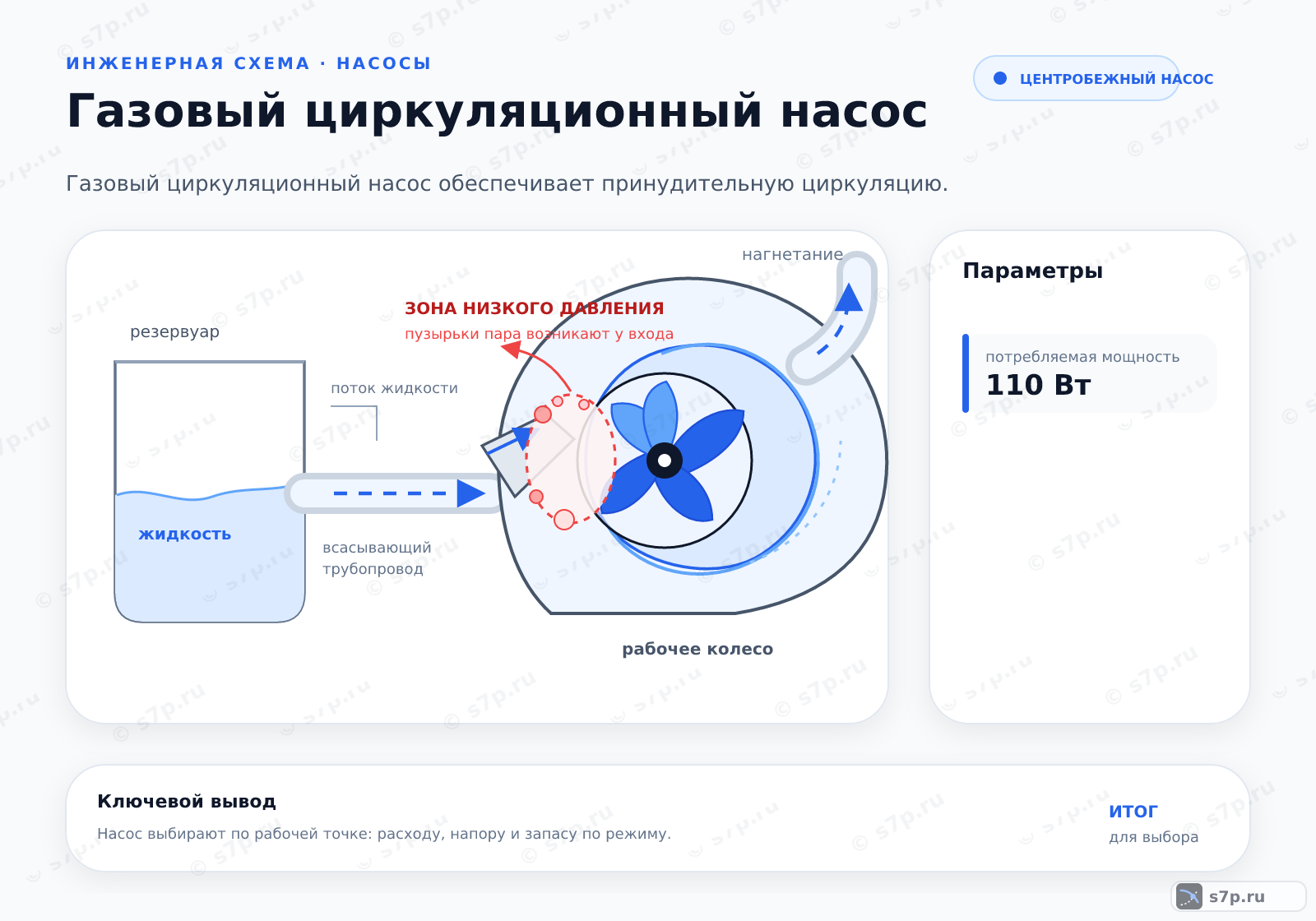

2. Устройство и принцип работы
Ротор передаёт вращение рабочему колесу, колесо создаёт перепад давления, а теплоноситель движется по замкнутому контуру. Перед заменой отключают электричество, перекрывают краны, сливают воду с участка, снимают крепление, очищают фланцы, меняют прокладки и устанавливают насос по стрелке на корпусе.
После подключения кабеля проверяют герметичность и удаляют воздух из системы предусмотренным способом. Запуск без теплоносителя повреждает рабочий узел, а неверное направление движения снижает циркуляцию. Шум и вибрацию оценивают после выхода контура на устойчивый режим.
- Шаг 1Отключить электричество и перекрыть краны на подаче и обратке.
- Шаг 2Слить воду из участка трубопровода, где установлен насос.
- Шаг 3Открутить крепежные гайки и извлечь старый насос.
- Шаг 4Очистить фланцы и заменить прокладки.
- Шаг 5Установить новый насос, соблюдая направление стрелки на корпусе.
- Шаг 6Подключить электрический кабель и проверить герметичность.
3. Ключевые параметры
В таблице приведены номинальный диаметр, максимальный напор в разных представлениях, потребляемая мощность, максимальная температура и класс защиты. Эти характеристики связывают гидравлическую производительность, электрическую нагрузку и допустимые условия среды.
Подбор выполняют по рабочей точке системы: требуемый расход сопоставляют с сопротивлением труб и оборудования, а напор — с реальной трассой. Температуру и класс защиты проверяют по паспорту, потому что превышение режима или неправильная среда сокращают ресурс насоса.
| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Номинальный диаметр | 32 мм | мм | инженерная практика; сверить по паспорту |
| Максимальный напор (м³/ч) | 6 м³/ч | м³/ч | инженерная практика; сверить по паспорту |
| Максимальный напор (м) | 6 м | м | инженерная практика; сверить по паспорту |
| Потребляемая мощность | 110 Вт | Вт | инженерная практика; сверить по паспорту |
| Максимальная температура | 110 °C | °C | инженерная практика; сверить по паспорту |
| Класс защиты | 45 IP | IP | инженерная практика; сверить по паспорту |
4. Схема циркуляции теплоносителя через котёл и приборы
В схеме насос размещён в контуре теплоносителя и поддерживает движение воды через котёл, трубопроводы и отопительные приборы. Стрелка на корпусе задаёт направление потока. Краны до и после узла позволяют изолировать участок при обслуживании, а соединения должны оставаться доступными.
Гидравлический результат оценивают по распределению тепла, шуму, температуре подачи и обратки. Если насос работает, но циркуляция слабая, проверяют воздух, фильтр, закрытые краны, направление установки и сопротивление системы. Газовую часть котла при этом не принимают за причину автоматически.
5. Виды и разновидности
Насос с мокрым ротором работает при контакте ротора с теплоносителем и обычно отличается тихой работой, тогда как сухой ротор отделён от жидкости и требует внимания к шуму и уплотнениям. Регулируемый по оборотам насос меняет производительность вслед за потребностью контура.
Сравнивают тип ротора, требования к монтажу, уровень шума, возможность регулирования, класс защиты и обслуживание. Для конкретной системы также проверяют температуру среды, напор, расход и доступ к фланцам. Экономичность регулируемого варианта зависит от того, может ли автоматика изменять режим.
| Значение | Источник |
|---|---|
| Насос с мокрым ротором: ротор контактирует с теплоносителем, бесшумный, низкий КПД. | инженерная практика; сверить по паспорту |
| Насос с сухим ротором: ротор отделен от жидкости, высокий КПД, требует шумоизоляции. | инженерная практика; сверить по паспорту |
| Насос с регулировкой оборотов: адаптивный, экономичный, высокая стоимость. | инженерная практика; сверить по паспорту |
6. На что влияет и зачем нужно
Стабильная циркуляция помогает передавать тепло от котла к приборам без локальных застойных зон. При достаточном расходе котёл получает более предсказуемую обратную температуру, а автоматика может корректнее реагировать на нагрузку. Сам насос не снижает расход газа напрямую: результат зависит от всей системы и её настройки.
Если циркуляция недостаточна, часть контура перегревается, другая часть недополучает тепло, а котёл может чаще менять режим. Проверяют насос, фильтр, воздух, краны и сопротивление ветвей. После устранения причины оценивают температуру подачи и обратки, шум и устойчивость работы.
7. Частые ошибки и на что смотреть
Насос не включают без теплоносителя: рабочая среда отводит тепло от ротора и смазывает предусмотренные поверхности. При монтаже ориентируют вал согласно паспорту, соблюдают направление стрелки, устанавливают прокладки и проверяют заземление корпуса. Неправильное положение часто сопровождается шумом и быстрым износом.
Перед поиском неисправности проверяют открытие кранов, заполнение контура, воздух, чистоту фильтра и герметичность фланцев. Если насос гудит, но поток слабый, осматривают рабочий узел и сопротивление системы. Не меняют скорость или мощность до устранения механической причины.
Частые вопросы
Что именно перекачивает насос в газовой системе отопления?
Циркуляционный насос перемещает водяной теплоноситель по отопительному контуру. Газовый котёл нагревает эту среду, но насос не работает с газом и не заменяет газовый клапан. При подборе учитывают сопротивление труб, радиаторов, фильтра и теплообменника, а также температуру, расход и напор. Такое разделение помогает искать неисправность в правильном контуре.
Как подобрать насос по параметрам отопительной системы?
Сопоставляют требуемый расход и напор с сопротивлением трубопроводов, отопительных приборов, фильтра и котла. Затем проверяют диаметр присоединения, максимальную температуру, потребляемую мощность и класс защиты. Выбор по одному диаметру ненадёжен: насос может физически подойти, но не обеспечить рабочую точку. Итог сверяют с паспортом системы и конкретной модели.
Почему насос шумит после замены?
Проверяют наличие воздуха, заполнение контура, направление стрелки, положение вала, открытие кранов, чистоту фильтра и состояние прокладок. Шум также возникает при работе вне подходящей рабочей точки или при повреждении рабочего узла. Сначала устраняют воздух и гидравлические причины, затем оценивают крепление и электрическое подключение. Запуск без теплоносителя исключают.
Чем насос с мокрым ротором отличается от сухого?
У мокрого ротора вращающаяся часть контактирует с теплоносителем; такой вариант обычно тише, но требования к среде и режиму особенно важны. У сухого ротора рабочая часть отделена от жидкости, поэтому меняются шум, уплотнение и обслуживание. Выбор связывают с расходом, напором, температурой, доступом к узлу и допустимым уровнем шума.
Можно ли включить насос при частично пустом контуре?
Нет, перед запуском контур заполняют теплоносителем и удаляют воздух предусмотренным способом. Сухой ход нарушает охлаждение и смазку рабочего узла, а воздушная пробка вызывает шум и снижает поток. После заполнения проверяют герметичность фланцев, открытие кранов, направление движения и давление. Если циркуляция остаётся слабой, ищут засор или закрытый участок.
Как понять, что проблема в насосе, а не в котле?
Сравнивают температуру подачи и обратки, проверяют наличие потока, шум, вибрацию, положение стрелки, фильтр и краны. Если котёл нагревает воду, но приборы остаются холодными, сначала исследуют гидравлический контур. Если насос не получает питание или не реагирует, проверяют кабель и управление. Газовую горелку рассматривают после исключения циркуляционных причин.
