1. Как автоматика управляет газом и контролирует пламя
Газовая горелка с автоматикой управляет подачей газа и воздуха по заданному режиму, контролируя наличие пламени и реакцию котла. В состав узла входят горелочный блок, газовый клапан, электроды, датчики и контроллер. При потере безопасного сигнала автоматика прекращает подачу, поэтому её нельзя рассматривать только как привод клапана.
Работа зависит от согласования горелки с котлом, дымоходом и системой управления. Команда на запуск должна сопровождаться подходящим давлением, исправными электродами и подтверждением пламени. Ошибка в одном звене проявляется остановкой, нестабильным розжигом или изменением выхлопа, поэтому защиту не обходят ручным включением.
Текущая страница в тематической подборке.
Смежная тема кластера «дымоходы для котлов».
Смежная тема кластера «мощность котлов».
Смежная тема кластера «тепловой насос для отопления загородного дома».
Смежная тема кластера «мощность котлов».
Смежная тема кластера «мощность котлов».
Смежная тема кластера «горелка с пьезоподжигом».
Смежная тема кластера «мощность котлов».
Смежная тема кластера «мощность котлов».
2. Устройство и принцип работы
Проверку начинают с давления газа и внешнего состояния горелочного блока. Затем очищают форсунки и электроды, проверяют соотношение воздуха с газом и работу датчика пламени. Тестовый запуск проводят после восстановления герметичности и крепления, а выхлоп анализируют по показаниям приборов, а не по одному виду факела.
Последовательность отделяет загрязнение от ошибки регулирования и неисправности контроля. Если датчик не подтверждает пламя, сначала проверяют электрод, проводку и положение узла. При отклонении выхлопа дополнительно оценивают подачу газа, воздух, дымоход и состояние теплообменника. Изменять настройки до этих проверок не следует.
- Шаг 1Проверка давления газа в сети.
- Шаг 2Визуальный осмотр горелочного блока.
- Шаг 3Очистка форсунок и электродов.
- Шаг 4Настройка соотношения воздух-газ.
- Шаг 5Проверка работы датчиков пламени.
- Шаг 6Тестовый запуск и анализ выхлопа.

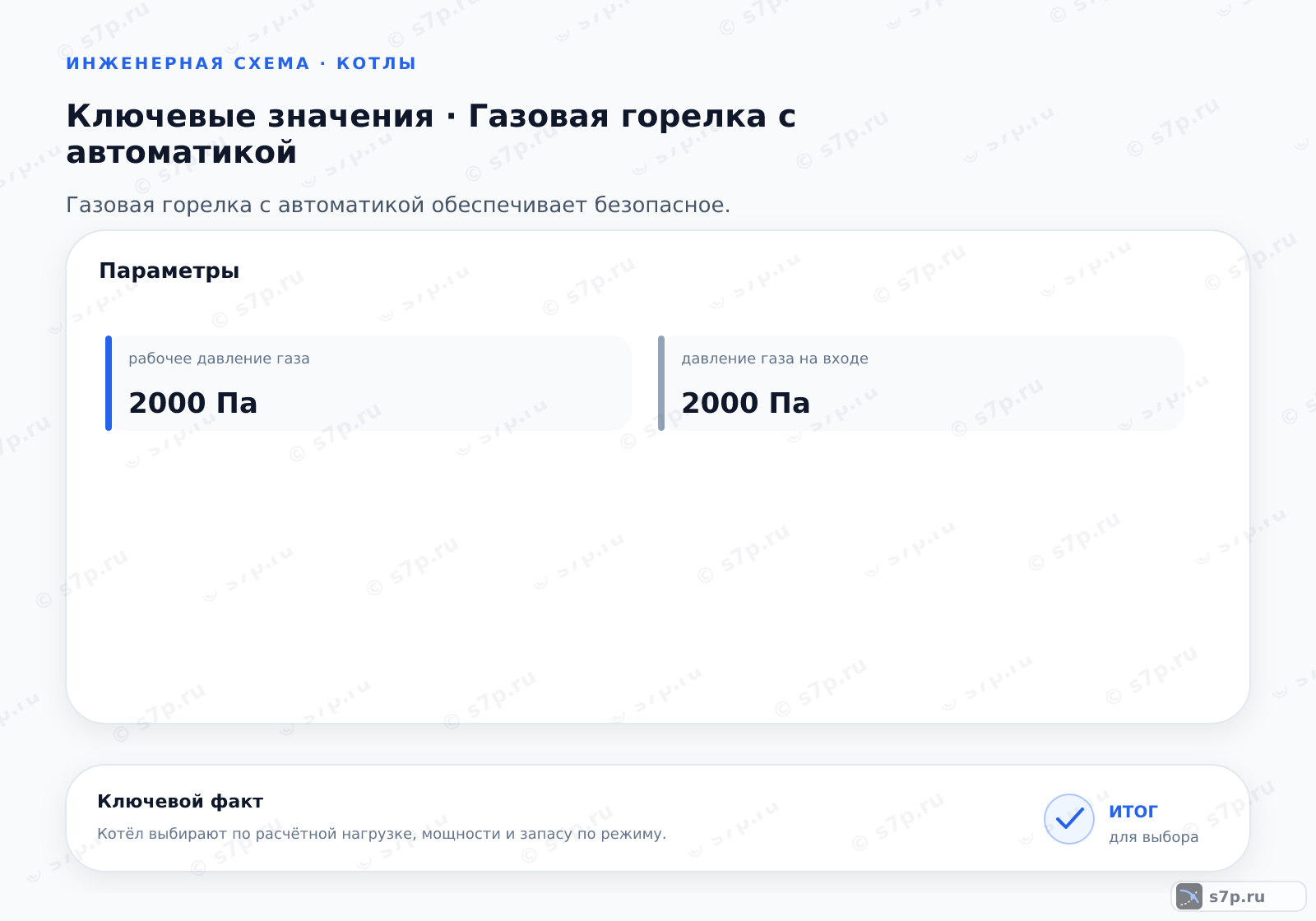

3. Ключевые параметры
Рабочее давление газа относится к входному режиму клапана, содержание CO в выхлопе показывает результат горения, зазор между горелкой и котлом — механическое соответствие монтажа, а ток ионизации — качество подтверждения пламени. Эти параметры характеризуют разные стороны одной системы и требуют разных способов проверки.
Измерения сопоставляют с паспортом горелки и котла, при этом сохраняют состояние оборудования, при котором они получены. Низкий ток ионизации не исправляют увеличением газа без проверки электрода и смеси. Отклонение CO требует анализа подачи, воздуха и дымохода. Механический зазор проверяют после монтажа и обслуживания.
| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Рабочее давление газа | 2000 Па | Па | СП 42-101-2003 |
| Содержание CO в выхлопе | 0.05 % | % | СанПиН 1.2.3685-21 |
| Зазор между горелкой и котлом | 3 мм | мм | инженерная практика |
| Ток ионизации пламени | 2 мкА | мкА | инженерная практика |

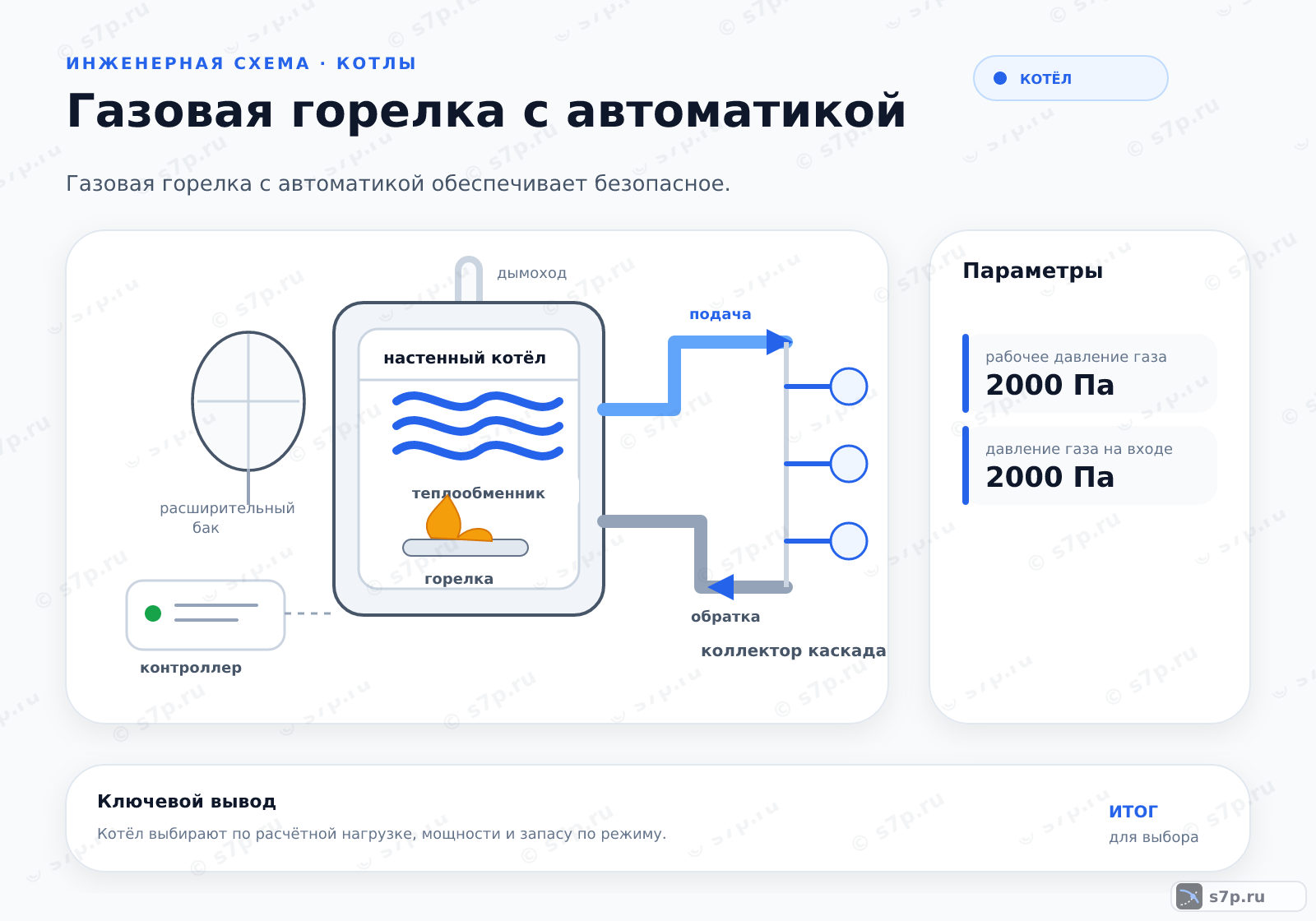

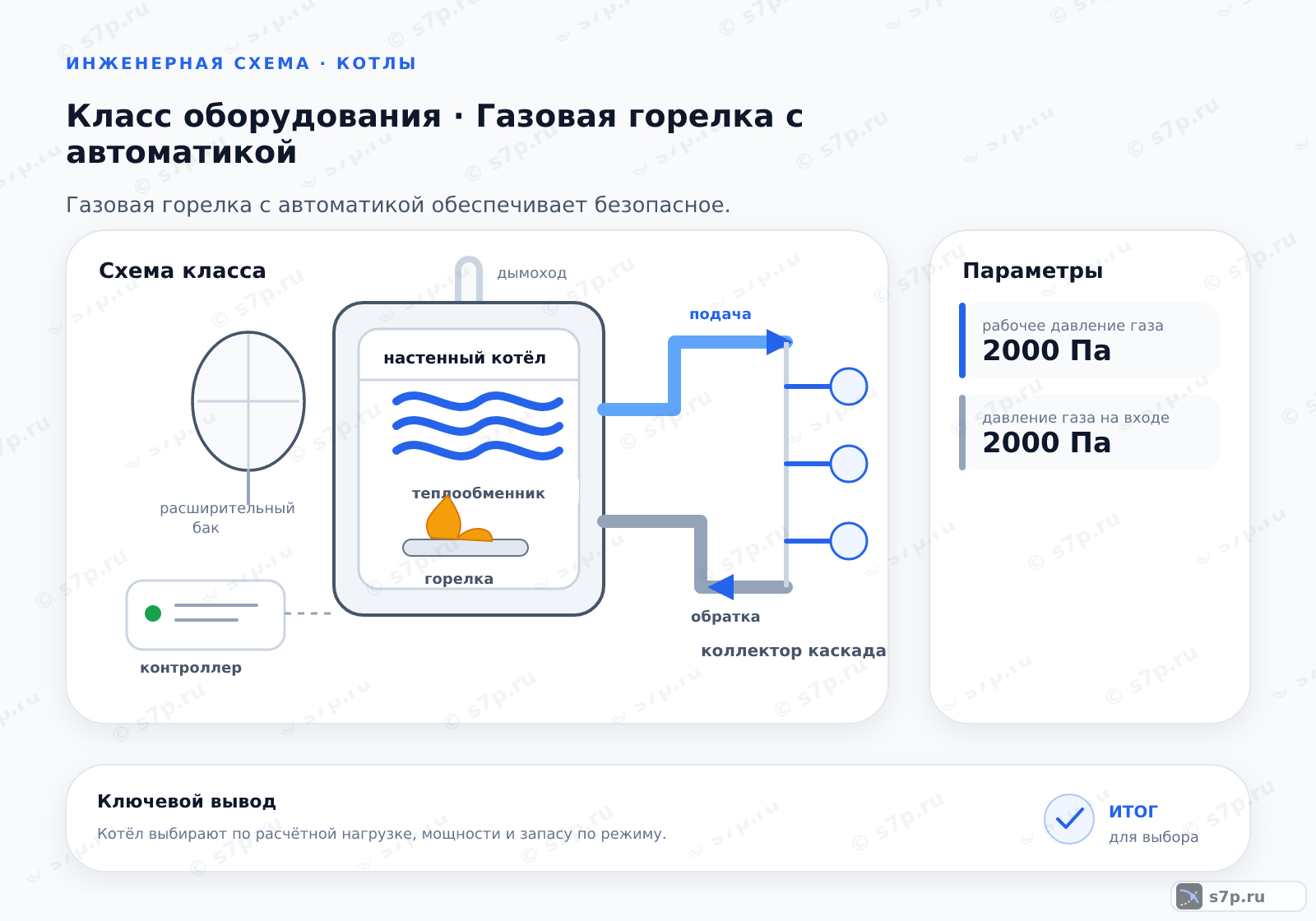

4. Схема управления горелкой и обратной связи по пламени
Команда контроллера изменяет подачу газа и воздуха, горелка формирует смесь, а электрод и датчик пламени возвращают системе управления информацию о результате. Тепло передаётся котлу, продукты сгорания уходят через дымоход. При нарушении обратной связи газовый клапан должен закрыться.
В схеме важно разделять управляющий сигнал и фактическое состояние. Команда на открытие клапана не подтверждает наличие пламени, а показание датчика не доказывает правильность состава смеси. Поэтому при остановке проверяют питание, проводку, электрод, давление, воздух и дымоход в установленной последовательности.
5. Виды и разновидности
Диффузионная горелка смешивает газ с воздухом непосредственно в зоне пламени. В конструкции с предварительным перемешиванием смесь готовится до сгорания, а модулирующая горелка изменяет мощность по команде автоматики. Различия влияют на регулирование, требования к воздуху, датчикам и камере котла.
Сравнение начинают с совместимости горелочного блока и контроллера, затем проверяют диапазон давления, способ подачи воздуха и обслуживание форсунок. Предварительное смешение не отменяет контроля пламени, а модуляция не заменяет правильную настройку. При смене типа проверяют также дымоход и реакцию защиты.
| Значение | Источник |
|---|---|
| Диффузионная горелка: газ смешивается с воздухом непосредственно в пламени. | инженерная практика |
| Горелка с предварительным перемешиванием: газ смешивается с воздухом до сгорания. | инженерная практика |
| Модулирующая горелка: мощность плавно регулируется в широком диапазоне. | инженерная практика |
6. На что влияет и зачем нужно
Автоматика поддерживает условия, при которых горелка получает согласованную подачу газа и воздуха, а контроллер видит подтверждённое пламя. Полнота сгорания влияет на передачу тепла и состав выхлопа. Если датчики, клапан или дымоход работают с отклонением, повышение подачи не улучшает режим, а скрывает причину.
Практический результат оценивают по устойчивости розжига, реакции на команду, показаниям датчика пламени и анализу выхлопа. После очистки форсунок и электродов проверяют соотношение воздуха с газом и герметичность. Такой контроль отделяет эффект обслуживания от неисправности автоматики или теплообменника.
7. Частые ошибки и на что смотреть
Горелку не используют с повреждённым теплообменником, негерметичными газовыми соединениями или отсутствующей тягой. Перед запуском осматривают корпус, дымоход, электрод, форсунки и проводку. Утечку не ищут открытым огнём, а защитные сигналы не блокируют для продолжения работы.
При повторном отключении записывают код и состояние системы, затем проверяют давление, воздух, пламя и выхлоп. Если механическая причина устранена, но автоматика не подтверждает режим, диагностику продолжают по датчикам, кабелям и контроллеру. Изменение уставок без измерений может ухудшить горение и затруднить поиск.
Частые вопросы
Почему автоматика отключает горелку, хотя пламя видно?
Видимое пламя не всегда означает, что датчик получил устойчивый сигнал ионизации. Проверяют электрод, проводку, зазор, заземление, давление газа, состав смеси и дымоход. Загрязнение форсунки или плохая тяга также вызывают защитную остановку. Защиту не блокируют: фиксируют код ошибки и передают измерение тока ионизации специалисту.
Как интерпретировать ток ионизации пламени?
Ток ионизации показывает, насколько надёжно система распознаёт пламя через электрод. Его отклонение может быть связано не только с датчиком, но и с положением электрода, заземлением, составом смеси, давлением и загрязнением горелки. Значение сопоставляют с паспортом при стабильном режиме. Увеличение подачи газа без проверки этих причин искажает диагностику.
Чем отличаются диффузионная горелка и горелка с предварительным смешением?
В диффузионной конструкции газ и воздух встречаются в зоне пламени, а при предварительном смешении смесь готовится до сгорания. Это меняет требования к воздуху, регулированию, форсунке и контролю пламени. Модулирующая версия дополнительно изменяет мощность по команде автоматики. При сравнении проверяют камеру котла, контроллер и дымоход.
Что проверить перед тестовым запуском автоматической горелки?
Проверяют давление газа, крепление блока, чистоту форсунок и электродов, соотношение воздуха с газом, датчики пламени, герметичность и тягу. После этого запускают горелку и наблюдают реакцию клапана, розжиг, устойчивость пламени, шум и выхлоп. При отклонении не повторяют запуск без ограничений, а возвращаются к проверке соответствующего узла.
Какие признаки указывают на проблему теплообменника или дымохода?
Поводом для остановки служат повторные защитные отключения, изменение выхлопа, отсутствие тяги, необычный шум, запах продуктов сгорания или нестабильный нагрев. Осматривают дымовой канал, воздуховод, теплообменник и датчики, не ограничиваясь настройкой клапана. При повреждении теплообменника или нарушенной тяге горелку не эксплуатируют до ремонта и проверки.
Можно ли самому изменить соотношение воздуха и газа?
Самостоятельно менять соотношение не следует: ошибка отражается на пламени, CO, NOx и работе защиты. Сначала проверяют давление, форсунки, электроды, вентилятор, дымоход и герметичность. Настройку выполняют по паспорту с анализом выхлопа. Пользователь может зафиксировать код ошибки и внешнее состояние, но не заменяет измерения поворотом регулировки.
