Погасшая горелка означает остановку подачи газа после потери пламени или защитного сигнала, а причина может находиться в электроде, циркуляции, тяге или газовом узле. Диагностика связывает код ошибки с давлением воды и газа, насосом, воздухом в контуре, фильтром, дымоходом, временем розжига и состоянием платы управления.
данные обновлены 2026-10-21 ·
1. Почему котёл отключает подачу газа при потере пламени
Погасшая горелка означает, что котёл прекратил подачу газа после потери пламени или сигнала от защитной системы. Причиной бывает загрязнённый ионизационный электрод, нарушение циркуляции воды, перегрев, недостаточная тяга либо неисправность узла газоподачи. Сам факт остановки не указывает на одну конкретную деталь, поэтому код ошибки сопоставляют с фактическим состоянием котла.
Диагностику ведут от безопасных внешних признаков к узлам управления. Проверяют давление воды, циркуляционный насос, воздушные пробки, фильтр перед газовым клапаном и дымоход. Если эти условия в порядке, осматривают электрод и передают проверку платы управления специалисту. Защитное отключение не обходят перемычкой и не маскируют повторными пусками.
Текущая страница в тематической подборке.
Смежная тема кластера «дымоходы для котлов».
Смежная тема кластера «мощность котлов».
Смежная тема кластера «тепловой насос для отопления загородного дома».
Смежная тема кластера «мощность котлов».
Смежная тема кластера «мощность котлов».
Смежная тема кластера «горелка с пьезоподжигом».
Смежная тема кластера «мощность котлов».
Смежная тема кластера «мощность котлов».
2. Устройство и принцип работы
При запуске система управления открывает газовый клапан, формирует искру и контролирует появление пламени ионизационным электродом. Одновременно котёл оценивает состояние циркуляции, температуру, тягу и сигналы защит. При потере подтверждения горения клапан закрывается, а причина остановки сохраняется в виде кода, который нужно сверить с инструкцией.
Последовательность проверки начинается с отключения опасных факторов, затем осматривают электрод, насос, фильтр и дымоход. Воздух в контуре мешает циркуляции, загрязнение фильтра ограничивает поток, а обледенение или негерметичность дымохода нарушают удаление продуктов сгорания. Повторный запуск выполняют только после устранения обнаруженной причины.
- Шаг 1Проверьте давление воды в системе: оно должно быть 1.5–2 бар.
- Шаг 2Осмотрите ионизационный электрод на наличие нагара и загрязнения.
- Шаг 3Проверьте работоспособность циркуляционного насоса и отсутствие воздушных пробок.
- Шаг 4Очистите фильтр грубой очистки перед газовым клапаном.
- Шаг 5Проверьте герметичность дымохода и отсутствие обледенения.
- Шаг 6Запишите код ошибки и сверьте его с инструкцией по эксплуатации.
- Шаг 7Вызовите сертифицированного специалиста для диагностики платы управления.
3. Ключевые параметры
В таблице параметры разделены по узлам: давление воды относится к гидравлическому контуру, давление газа — к газовой части, а температура перегрева и температура обратки описывают тепловой режим. Высота дымохода связана с удалением продуктов сгорания, сопротивление изоляции — с электрической безопасностью, время розжига — с работой пуска и контроля пламени.
Значение из таблицы не заменяет паспорт конкретного котла. При диагностике сопоставляют измерение с рабочей схемой и кодом ошибки, а не меняют сразу несколько настроек. Отклонение давления воды проверяют вместе с насосом и воздухом в контуре; отклонение газового давления, изоляции или времени розжига передают специалисту с подходящими приборами.
| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Рабочее давление воды | 1.5 бар | бар | инженерная практика; сверить по паспорту |
| Температура перегрева | 95 °C | °C | инженерная практика; сверить по паспорту |
| Давление газа | 20 мбар | мбар | инженерная практика; сверить по паспорту |
| Высота дымохода | 2 м | м | инженерная практика; сверить по паспорту |
| Сопротивление изоляции | 100 кОм | кОм | инженерная практика; сверить по паспорту |
| Время розжига | 5 с | с | инженерная практика; сверить по паспорту |
| Температура обратки | 55 °C | °C | инженерная практика; сверить по паспорту |

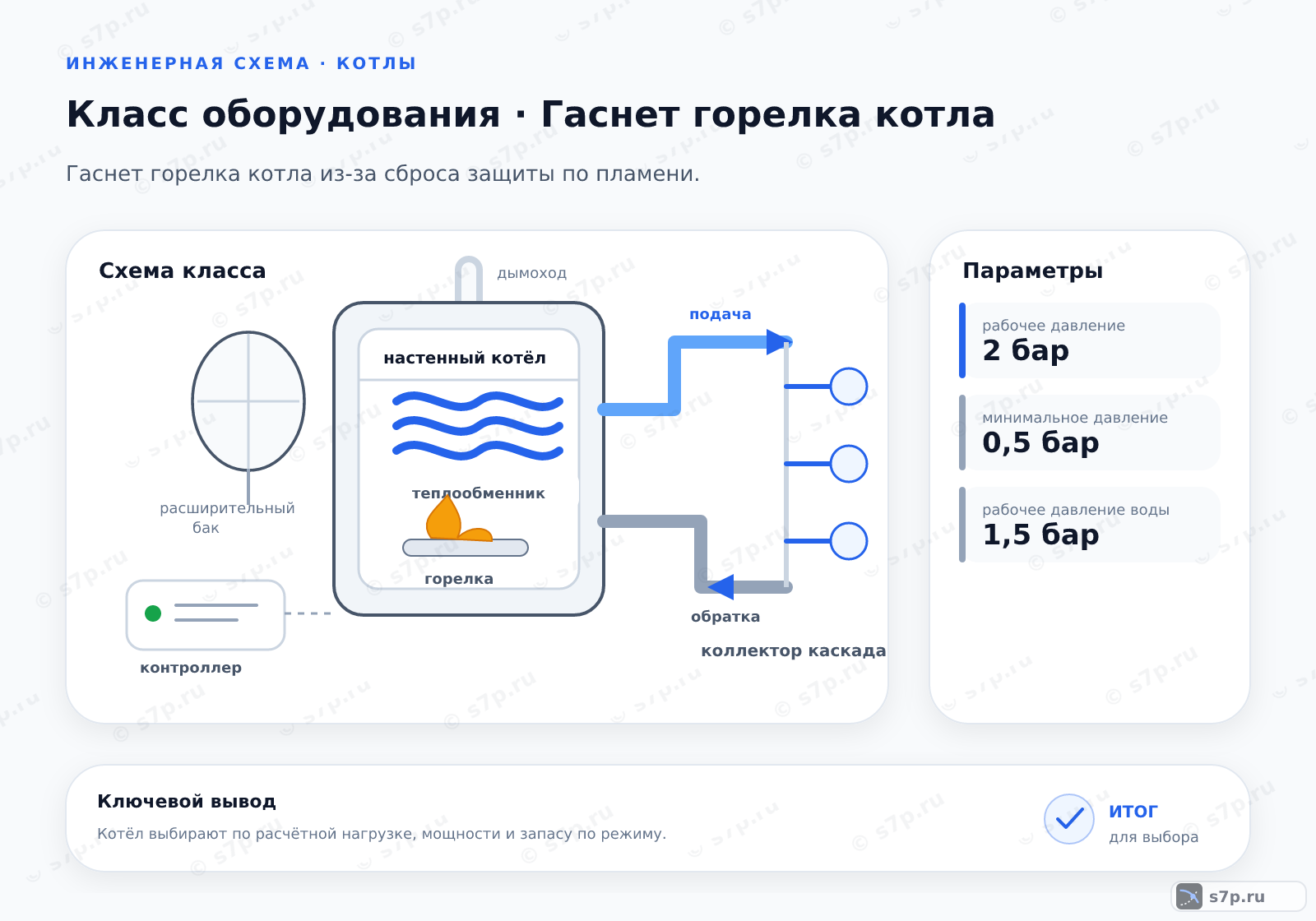

4. Цепочка сигналов и узлов при остановке горелки
Рабочая цепочка проходит от подачи газа и воздуха к горелке, затем к камере сгорания и теплообменнику. Водяной контур отводит тепло, насос поддерживает движение среды, а дымоход удаляет продукты сгорания. Электрод подтверждает наличие пламени, датчики передают контроллеру сведения о температуре, давлении и тяге.
Остановка возникает, когда один из обязательных сигналов выходит за допустимое состояние: пламя не подтверждено, циркуляция нарушена, температура растёт без отвода тепла или дымоход не обеспечивает нужный режим. Поэтому схема помогает разделить газовую, гидравлическую, электрическую и дымовую причины до начала ремонта.
5. Виды и разновидности
Котлы с открытой камерой получают воздух из помещения и зависят от состояния тяги. В закрытой камере воздух поступает через коаксиальный дымоход, поэтому проверяют его каналы и герметичность. Конденсационный вариант связывает устойчивость режима с температурой обратки, а модулирующая горелка меняет подачу топлива в соответствии с нагрузкой.
Сравнивать эти варианты нужно по способу подачи воздуха, устройству дымохода, реакции на изменение нагрузки и требованиям к обратному трубопроводу. Одинаковый симптом погасания у разных конструкций может иметь разную причину: для открытой камеры сначала оценивают тягу, для закрытой — дымоход и вентилятор, для модуляции — команду управления и фактическое пламя.
| Значение | Источник |
|---|---|
| Котел с открытой камерой сгорания: зависимость от тяги в помещении. | инженерная практика; сверить по паспорту |
| Котел с закрытой камерой сгорания: коаксиальный дымоход, независимость от воздуха в помещении. | инженерная практика; сверить по паспорту |
| Конденсационный котел: требует температуры обратки выше 55 °C. | инженерная практика; сверить по паспорту |
| Котел с модуляцией пламени: плавное регулирование мощности. | инженерная практика; сверить по паспорту |
6. На что влияет и зачем нужно
Датчик потока реагирует прежде всего на наличие и величину расхода, а давление лишь косвенно влияет на возможность циркуляции. Если насос работает с воздухом в контуре или фильтр забит, горелка может отключаться как при гидравлической неисправности. Показания датчика оценивают вместе с состоянием насоса, арматуры и обратного трубопровода.
Тяга определяет отвод продуктов сгорания и доступ воздуха для устойчивого горения. Негерметичность, обледенение или неправильное состояние дымохода меняют этот режим, после чего защита прекращает подачу газа. Такое отключение нельзя устранять настройкой клапана: сначала проверяют дымовой канал и условия помещения, а затем работу автоматики.
7. Частые ошибки и на что смотреть
Газовый клапан не регулируют без измерительных приборов и данных изготовителя. Для проверки утечки не применяют открытое пламя. Котёл не эксплуатируют при нарушенной вентиляции, открытом или повреждённом дымовом канале и неисправном ионизационном электроде. Перед обслуживанием отключают электропитание и прекращают подачу газа.
Ошибка по перегреву требует поиска причины отвода тепла: проверяют циркуляцию, насос, воздух в контуре и состояние фильтра. Если защита срабатывает повторно, оборудование оставляют остановленным и передают диагностику специалисту. Плату управления, газовую арматуру и узлы дымоудаления не разбирают без подходящей квалификации.
Частые вопросы
Почему пламя пропадает сразу после запуска котла?
Проверяют ионизационный электрод, его загрязнение, положение и проводку, затем сопоставляют результат с кодом ошибки. Пламя также может исчезать при нарушении подачи газа, тяги или циркуляции воды. Перед повторным пуском осматривают насос, воздушные пробки, фильтр и дымоход. Если внешние причины устранены, но защита снова закрывает клапан, проверку платы и газовой автоматики передают специалисту.
Как отличить проблему тяги от нарушения циркуляции воды?
При проблеме тяги осматривают дымовой канал, его герметичность, обледенение и состояние воздуха для горения. При нарушении циркуляции проверяют давление воды, работу насоса, воздушные пробки и фильтр. Одинаковое погасание может быть следствием любой из этих причин, поэтому ориентируются на показания датчиков и фактическое состояние узлов, а не только на звук запуска или повторяемость ошибки.
Что делать, если котёл отключается по перегреву?
Оборудование оставляют остановленным и не блокируют защиту. Проверяют, есть ли циркуляция, работает ли насос, нет ли воздуха в контуре и не забит ли фильтр. Затем сопоставляют температуру подачи и обратки с паспортом котла. Если причина не устраняется после внешней проверки или защита срабатывает снова, нужен специалист: повторные пуски могут повредить теплообменник и скрыть неисправность.
Как выбрать между котлом с открытой и закрытой камерой?
Открытая камера забирает воздух из помещения и зависит от тяги и вентиляции. Закрытая использует отдельный канал, обычно коаксиальный, поэтому проверяют его проходимость, герметичность и совместимость с котлом. Сравнивают не только способ подачи воздуха, но и дымоход, обслуживание, автоматику и условия помещения. Замена одного типа другим требует проверки всей схемы, а не только горелочного блока.
Какие измерения полезны при поиске причины погасания?
Сверяют давление воды и газа, температуру перегрева и обратки, состояние дымохода, время розжига и сопротивление изоляции. Каждое измерение относится к своему участку: оно не заменяет проверку остальных узлов. Результаты записывают вместе с кодом ошибки и состоянием насоса, фильтра, электрода и тяги. По такой записи специалисту проще отделить гидравлическую, газовую, электрическую и дымовую причины.
Можно ли самостоятельно отрегулировать газовый клапан?
Самостоятельную регулировку газового клапана не выполняют. Сначала прекращают подачу газа при подозрении на неисправность, обеспечивают проветривание и исключают открытое пламя. Настройка требует измерения давления, анализа продуктов сгорания и данных изготовителя. Пользователь может осмотреть доступные соединения, электрод, фильтр и дымоход, но плату управления, клапан и защитные датчики проверяет квалифицированный специалист.
