Дымоход твердотопливного котла подбирают по камере сгорания, мощности, температуре газов, диаметру патрубка, высоте и сопротивлению канала. Вертикальная герметичная конструкция с теплоизоляцией поддерживает тягу, а материал, соединения, проходы, крепления и возможность чистки должны соответствовать паспорту котла и фактической трассе.
данные обновлены 2026-10-21 ·
Расчёт для вашего объекта
Введите мощность и температурный график — расход и ориентировочный напор пересчитаются в браузере без передачи данных.
1. Как подобрать Дымоход для твердотопливного: суть
Дымоход для твердотопливного котла подбирают как часть тракта отвода газов. На решение влияют тип камеры сгорания, мощность котла, температура газов, диаметр патрубка, высота трубы и сопротивление канала. Вертикальная герметичная конструкция с теплоизоляцией помогает сохранять тягу и не допускать охлаждения газов ниже точки росы.
Материал и соединения выбирают под тепловую и коррозионную нагрузку топлива. Гофрированные алюминиевые и пластиковые трубы для дымовых газов не применяют. Шибер на горизонтальном участке также исключают. Перед покупкой сверяют паспорт котла с трассой, проходами через конструкции, креплениями и возможностью чистки.
Текущая страница в тематической подборке.
Смежная тема кластера «дымоходы для котлов».
Смежная тема кластера «мощность котлов».
Смежная тема кластера «тепловой насос для отопления загородного дома».
Смежная тема кластера «мощность котлов».
Смежная тема кластера «мощность котлов».
Смежная тема кластера «горелка с пьезоподжигом».
Смежная тема кластера «мощность котлов».
Смежная тема кластера «мощность котлов».
2. Калькулятор подбора
Калькулятор связывает исходные параметры котла с характеристиками дымового канала. В расчёт вводят данные паспорта и геометрию трассы, затем проверяют, не превышает ли сопротивление канала возможности естественной тяги. Результат рассматривают как проверку согласованности условий, а не как замену проектному решению.
Если меняется высота, диаметр, материал или количество поворотов, результат оценивают заново. Открытая камера сгорания требует организованного притока воздуха извне, иначе котёл будет испытывать недостаток воздуха независимо от трубы. Несовпадение расчёта с паспортом устраняют подбором конструкции, а не произвольным увеличением размера.
3. Исходные данные для расчёта

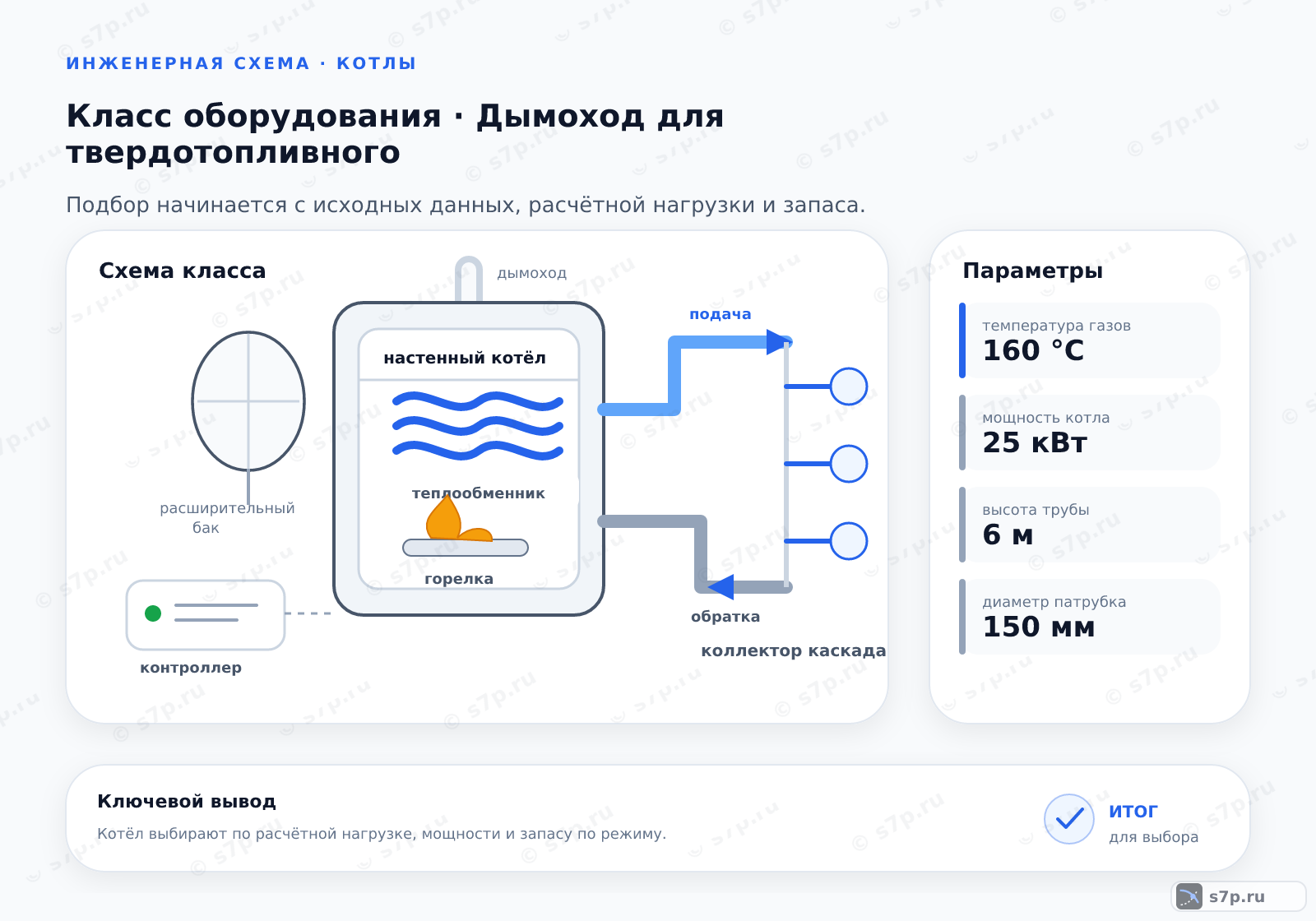

В таблице собраны мощность котла, высота трубы, диаметр патрубка, температура газов и сопротивление канала. Эти поля описывают тепловую нагрузку и геометрию движения. Мощность и диаметр берут из паспорта, высоту сопоставляют с условиями здания, а сопротивление проверяют по фактической трассе и её элементам.
Нельзя подменять исходные данные приблизительной оценкой по внешнему виду котла. Температура влияет на тягу и конденсацию, а сопротивление — на устойчивость потока. После расчёта сверяют соединения, проходы и теплоизоляцию: даже подходящие значения не исправят подсос воздуха или нарушение герметичности.
| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Мощность котла | 25 кВт | кВт | паспорт котла |
| Высота трубы | 6 м | м | СП 78.13330.2012 |
| Диаметр патрубка | 150 мм | мм | паспорт котла |
| Температура газов | 160 °C | °C | инженерная практика; сверить по паспорту |
| Сопротивление канала | 5 Па | Па | инженерная практика; сверить по паспорту |
4. Диаграмма зависимости
Диаграмма показывает, как изменение входных условий отражается на работе канала. При увеличении сопротивления потоку требуется более благоприятная геометрия и сохранение температуры газов. При охлаждении наружной части возрастает риск конденсата, а при нарушении герметичности расчётная тяга перестаёт описывать реальный режим.
График читают вместе с паспортом котла и схемой трассы. Точку на диаграмме не переносят на другую конструкцию без проверки материала, диаметра и поворотов. Если рабочая область не совпадает с расчётной, ищут причину в исходных данных, засоре, подсосе или избыточном сопротивлении, а не меняют режим горения вслепую.
5. Типичные ошибки подбора
Котлу с открытой камерой сгорания нужен приток воздуха извне; герметичный дымоход сам по себе эту потребность не устраняет. При проектировании проверяют путь воздуха, отсутствие перекрытых решёток и связь помещения с наружной средой. Недостаток воздуха проявляется нестабильным горением и ухудшением отвода газов.
Несколько котлов нельзя присоединять к общему дымоходу без разделения каналов и подтверждённой схемы. Потоки могут влиять друг на друга, а остановка одного агрегата меняет режим другого. Не заменяют расчёт увеличением диаметра и не используют неподходящую гофру: материал, герметичность и тягу сверяют с паспортами всех подключаемых устройств.
Частые вопросы
Какие данные нужны для выбора дымохода твердотопливного котла?
Берут из паспорта мощность котла и диаметр патрубка, затем добавляют высоту трубы, температуру газов и сопротивление канала. По трассе уточняют повороты, проходы, материал и теплоизоляцию. Для котла с открытой камерой отдельно проверяют приток воздуха. Неполные исходные данные не компенсируют увеличением диаметра: сначала восстанавливают параметры расчёта.
Почему для такого котла нужна теплоизоляция дымовой трубы?
Изоляция уменьшает охлаждение дымовых газов на наружных участках и помогает сохранять тягу. При сильном охлаждении растёт вероятность конденсата, который вместе с продуктами сгорания повреждает материал канала. Проверяют не только толщину изоляции, но и целостность оболочки, стыков и проходов через конструкции. Результат сопоставляют с температурой газов и паспортом котла.
Можно ли использовать гофрированную трубу для твёрдого топлива?
Гофрированные алюминиевые и пластиковые трубы для отвода дымовых газов твердотопливного котла не используют. Материал должен выдерживать рабочую температуру, конденсат и механическую нагрузку от монтажа. При замене проверяют патрубок, сечение, соединения и проходы. Подходящую конструкцию выбирают по паспорту котла и схеме дымохода, а не по доступности отдельной трубы.
Как обеспечить воздух котлу с открытой камерой?
Котлу с открытой камерой нужен организованный приток воздуха извне. Проверяют путь от наружного входа до помещения, отсутствие перекрытых решёток и влияние дверей или облицовки. Герметичный дымоход не заменяет приточную часть. При нестабильном горении сначала восстанавливают воздухообмен, затем проверяют тягу и герметичность канала.
Почему нельзя объединять котлы в общий канал без разделения?
Подключение нескольких котлов к общему дымоходу без разделения каналов меняет движение газов при включении и остановке оборудования. Поток от одного агрегата может воздействовать на другой, а продукты сгорания — попасть в помещение. Совместную схему допускают только при подтверждённом проектном решении, рассчитанной тяге, подходящих сечениях и раздельной проверке соединений.
Что проверить, если расчёт не совпал с работой котла?
Сначала сверяют паспортные мощность и диаметр патрубка с введёнными значениями, затем осматривают высоту, повороты, сечение и сопротивление трассы. Проверяют температуру газов, теплоизоляцию, подсос воздуха и засор. Если котёл имеет открытую камеру, отдельно оценивают приток. Изменять режим горения до проверки канала не следует.
