Правильный выбор и монтаж дымохода обеспечивают безопасный отвод продуктов сгорания, предотвращая риск отравления угарным газом и повышая КПД котла за счет оптимальной тяги. Правильный диаметр обеспечивает полный отвод газов и экономит топливо.
данные обновлены 2026-10-21 ·
1. Как дымоход отводит продукты сгорания от котла
Дымоход котла отводит продукты сгорания и создаёт условия для тяги, от которых зависит работа теплогенератора. Подбор начинают с типа котла, топлива и паспорта, затем учитывают материал, сечение, длину и расположение канала. Трубу рассматривают как часть системы, а не отдельную деталь.
На объекте фиксируют место подключения, проходы через конструкции, ревизию, конденсатоотвод и оголовок. Эти сведения нужны для проверки сопротивления и обслуживания. Если фактический маршрут отличается от проекта или инструкции, его не считают эквивалентным без повторной оценки.
Текущая страница в тематической подборке.
Смежная тема кластера «дымоходы для котлов».
Смежная тема кластера «мощность котлов».
Смежная тема кластера «тепловой насос для отопления загородного дома».
Смежная тема кластера «мощность котлов».
Смежная тема кластера «мощность котлов».
Смежная тема кластера «горелка с пьезоподжигом».
Смежная тема кластера «мощность котлов».
Смежная тема кластера «мощность котлов».
2. Устройство и принцип работы
В состав дымохода входят соединение с котлом, канал, опоры, отводы, ревизия, проходные узлы и верхнее окончание. Материал выбирают по температуре и составу газов, а утепление — по условиям охлаждения и конденсата. Герметичные стыки удерживают продукты сгорания внутри системы.
Тяга зависит от разности плотности газов и наружного воздуха, но сопротивление поворотов, загрязнение и подсос меняют результат. Перед пуском проверяют направление сборки, опоры, доступ к очистке и соответствие деталей паспорту котла.
- Шаг 1Определите тип котла и технические требования к дымоходу из паспорта.
- Шаг 2Рассчитайте необходимую высоту и диаметр дымохода согласно нормам.
- Шаг 3Выберите материал, совместимый с температурой и составом газов.
- Шаг 4Установите дымоход с соблюдением уклонов и герметичности соединений.
- Шаг 5Проверьте тягу и герметичность с помощью дымовых тестов.
3. Ключевые параметры
Подбор связывает рабочее давление, температуру газов, высоту, диаметр, допустимую тягу, длину и материал. Параметры берут из паспорта котла и проверяют по фактической трассе. Изменение одного участка влияет на сопротивление, охлаждение и отвод конденсата.
Помимо трубы осматривают переходы, крепления, ревизию, проходы и оголовок. Если значение указано для другой модели или другой схемы, его не используют автоматически. При недостатке данных сначала уточняют режим и маршрут, а не компенсируют неопределённость условным запасом.
| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Рабочее давление | 2 бар | бар | инженерная практика; сверить по паспорту |
| Температура дымовых газов | 140 °C | °C | инженерная практика; сверить по паспорту |
| Высота дымохода | 5 м | м | СП 42-101-2003 |
| Диаметр трубы | 120 мм | мм | инженерная практика; сверить по паспорту |
| Допустимая тяга | 15 Па | Па | инженерная практика |

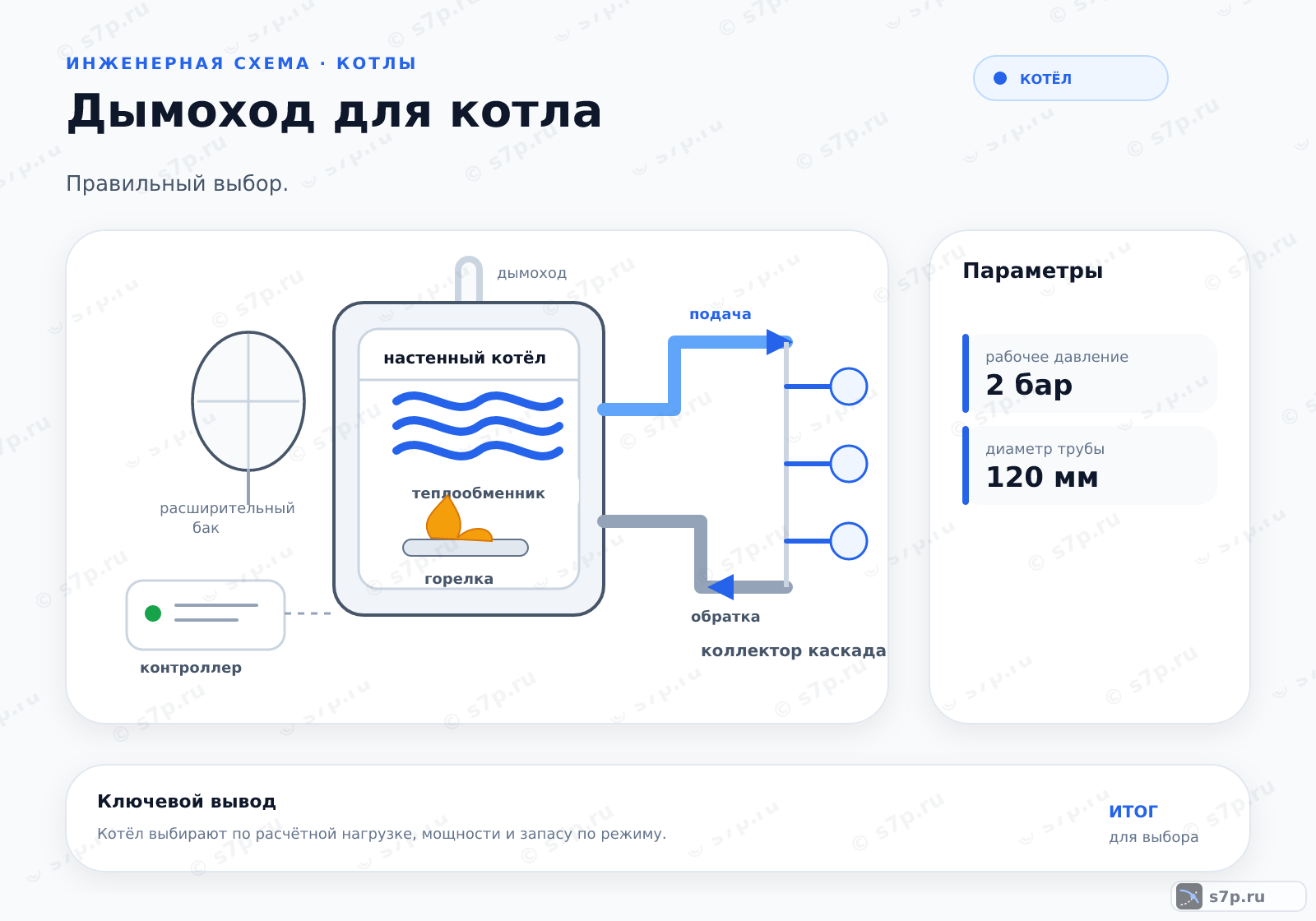

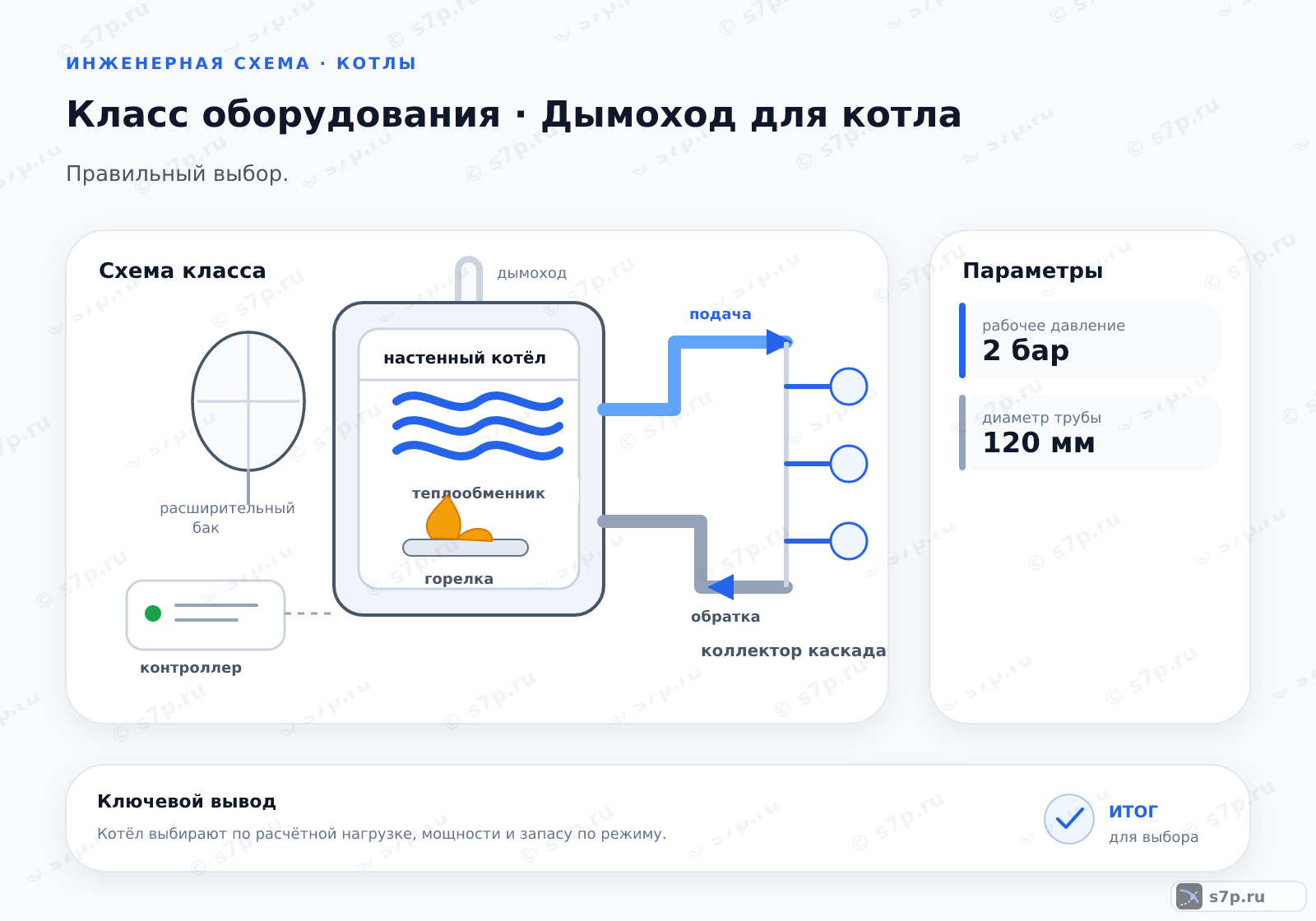

4. Схема дымохода от котла до оголовка
Схема включает путь от патрубка до оголовка, вертикальные и горизонтальные участки, повороты, опоры, проходы и ревизию. В нижней части предусматривают отвод конденсата, если он нужен режиму прибора. Каждый узел проверяют по герметичности и сопротивлению.
Канал не объединяют с вентиляцией без специально подтверждённой схемы. После сборки отмечают фактическое положение деталей и сравнивают его с проектом и паспортом. При изменении маршрута пересматривают тягу, доступ к очистке и защиту проходов.
5. Виды и разновидности
Для котлов используют керамические, стальные одноконтурные, утеплённые, полимерные и коаксиальные системы, если они совместимы с прибором. Керамика устойчива к воздействию среды, стальной одноконтурный канал требует оценки охлаждения, полимерный применяют в предусмотренном низкотемпературном режиме.
Сравнение проводят по температуре, конденсату, сопротивлению, способу крепления, проходам и доступу к ревизии. Коаксиальный вариант требует подходящей камеры сгорания и согласованного воздуха. Внешний вид или удобство покупки не заменяют проверки паспорта.
| Значение | Источник |
|---|---|
| Керамический дымоход: высокая стойкость к кислотам и долгий срок службы. | инженерная практика |
| Стальной одноконтурный: простой монтаж, но требует теплоизоляции. | инженерная практика |
| Полимерный: для конденсационных котлов с низкой температурой газов. | инженерная практика |
6. На что влияет и зачем нужно
Теплоизоляция ограничивает охлаждение и условия образования конденсата, а герметичность соединений удерживает продукты сгорания внутри канала. Сечение и сопротивление влияют на тягу, поэтому эти свойства проверяют совместно с температурой и маршрутом.
Во время эксплуатации осматривают утепление, стыки, ревизию, нижний отвод и оголовок. При следах влаги, запахе или нестабильном движении газов сначала обследуют систему, затем принимают решение о настройке. Замена отдельного элемента без проверки трассы может скрыть причину.
7. Частые ошибки и на что смотреть
Ошибки появляются при объединении потоков разных приборов без проектной проверки, прокладке лишних горизонтальных участков и выборе материала без учёта температуры и конденсата. Асбестоцементное решение для современного котла не принимают без подтверждения его совместимости с прибором.
Перед пуском проверяют стыки, ревизию, оголовок, проходы и нижний отвод. При обратном дымлении или запахе исключают засорение, подсос и несогласованный маршрут. Настройку котла выполняют только после проверки самого канала и документов оборудования.
Частые вопросы
С чего начать подбор дымохода для котла?
Сначала фиксируют тип котла, топливо и требования паспорта. Затем определяют маршрут, материал, сечение, температуру газов, длину, повороты, проходы, ревизию и отвод конденсата. Проверяют сопротивление и герметичность всей системы. Выбор трубы завершают сопоставлением фактической схемы с проектом и документацией оборудования для конкретного объекта.
Как понять, что существующий дымоход совместим с новым котлом?
Проверяют сечение, материал, температурный режим, допустимую тягу, герметичность, длину и положение оголовка. Также осматривают проходы, ревизию и нижний отвод конденсата. Совпадение патрубка недостаточно, потому что режимы приборов различаются. Решение принимают после сопоставления фактического канала с паспортом нового котла на объекте.
Как сравнить керамический, стальной и полимерный канал?
Керамический канал оценивают по основанию, модулям и стойкости к среде, стальной — по утеплению, стыкам и коррозии, полимерный — по допустимому низкотемпературному режиму и конденсату. Для каждого варианта проверяют сопротивление, ревизию, проходы и крепление. Материал выбирают по котлу и условиям эксплуатации, а не по одному свойству.
Почему котёл может дымить при подходящем диаметре трубы?
Причина может быть в загрязнении, подсосе воздуха, лишних поворотах, охлаждении, неплотном стыке или несогласованном оголовке. Проверяют весь путь газов, фактическую длину, ревизию, утепление и проходы. Диаметр рассматривают только вместе с сопротивлением трассы. Настройку котла меняют после устранения монтажных причин и сверки с паспортом.
Можно ли использовать один канал для разных котлов?
Совместное подключение котлов не считают универсально допустимым. Возможность схемы зависит от типа приборов, разделения потоков, проекта, сопротивления и требований паспортов. Проверяют обратное движение газов, герметичность, оголовок и доступ для очистки. Без проектного подтверждения каналы не объединяют по месту, даже если их размеры кажутся подходящими.
Что входит в проверку дымохода перед эксплуатацией?
Осматривают соединение с котлом, стыки, опоры, ревизию, утепление, проходы, нижний отвод и оголовок. Проверяют соответствие материала и маршрута паспорту, отсутствие подсоса и доступность очистки. При запахе, влаге или обратном движении газов работу не продолжают по визуальному признаку. Сначала устанавливают причину по всей системе.
