Корректное давление предотвращает срабатывание. Расширительный бак — это герметичный сосуд с эластичной мембраной, разделяющей его на воздушную и водяную камеры. Он предназначен для компенсации изменения объема теплоносителя при нагреве и охлаждении, предотвращая рост давления в системе.
данные обновлены 2026-10-21 ·
1. Как расширительный бак снижает давление в контуре
Расширительный бак представляет собой герметичный сосуд с мембраной, разделяющей воздушную и водяную камеры. При нагреве теплоноситель увеличивает объём, а бак принимает это изменение и снижает нагрузку на закрытый контур.
Предварительное давление проверяют отдельно от давления воды и связывают с высотой системы, рабочим режимом и паспортом бака. Одинаковое показание манометра не означает одинаковое состояние, если вода осталась в воздушной камере или кран отсечения закрыт неправильно.
Текущая страница в тематической подборке.
Смежная тема кластера «дымоходы для котлов».
Смежная тема кластера «мощность котлов».
Смежная тема кластера «тепловой насос для отопления загородного дома».
Смежная тема кластера «мощность котлов».
Смежная тема кластера «мощность котлов».
Смежная тема кластера «горелка с пьезоподжигом».
Смежная тема кластера «мощность котлов».
Смежная тема кластера «мощность котлов».
2. Устройство и принцип работы
Для проверки отключают котёл, перекрывают подачу воды к баку и сбрасывают водяное давление со стороны мембраны. Манометр подключают к ниппелю воздушной камеры, сравнивают показание с расчётным и при необходимости подкачивают воздух.
После регулировки возвращают бак в схему, открывают кран подачи и проверяют герметичность. Бак не обязан быть физически пустым: важно убрать давление воды со стороны мембраны перед измерением и не повредить ниппель при подключении прибора.
- Шаг 1Отключите котел и перекройте кран подачи воды к расширительному баку.
- Шаг 2Подключите манометр к ниппелю воздушной камеры бака.
- Шаг 3Снимите показания давления и сравните с расчетным значением.
- Шаг 4При необходимости подкачайте воздух до нужного давления.
- Шаг 5Откройте кран подачи воды и проверьте систему на герметичность.
3. Ключевые параметры
Сопоставляют рабочее и максимальное давление системы, допустимую температуру, изменение объёма теплоносителя и состояние мембраны. Объём бака связан с расширением среды, а предварительное давление — с высотой и рабочей схемой контура.
Паспорт проверяют до подкачки: предел бака не заменяет предел котла, труб и предохранительного клапана. При выборе воздуха используют чистую среду без масла и влаги, чтобы не ускорять повреждение мембраны.
| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Максимальное рабочее давление | 3 бар | бар | инженерная практика; сверить по паспорту |
| Предварительное давление воздуха | 1 бар | бар | инженерная практика; сверить по паспорту |
| Температура теплоносителя | 90 °C | °C | инженерная практика; сверить по паспорту |
| Коэффициент расширения воды | 3.5 % | % | инженерная практика; сверить по паспорту |
| Срок службы мембраны | 10 лет | лет | инженерная практика; сверить по паспорту |

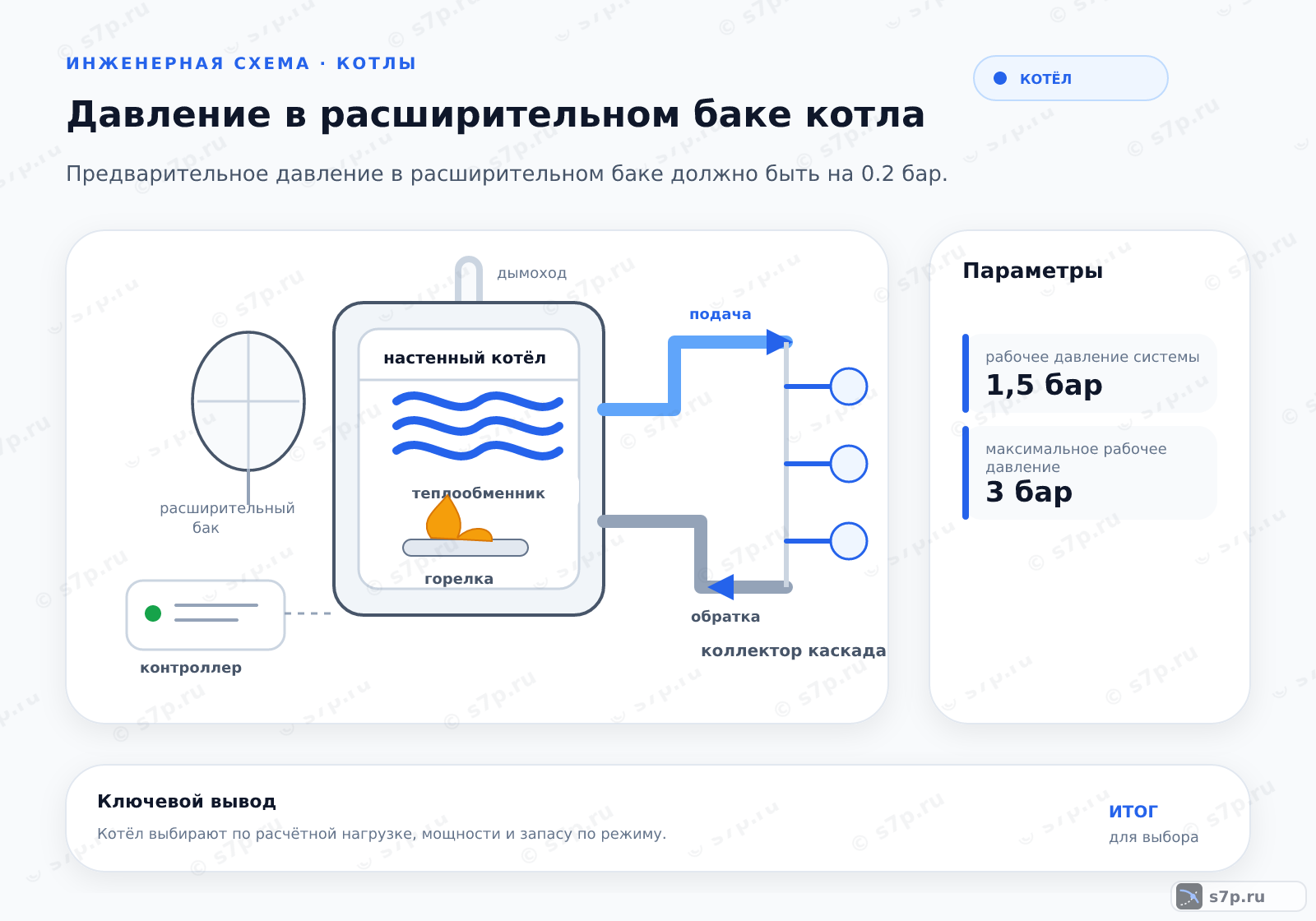

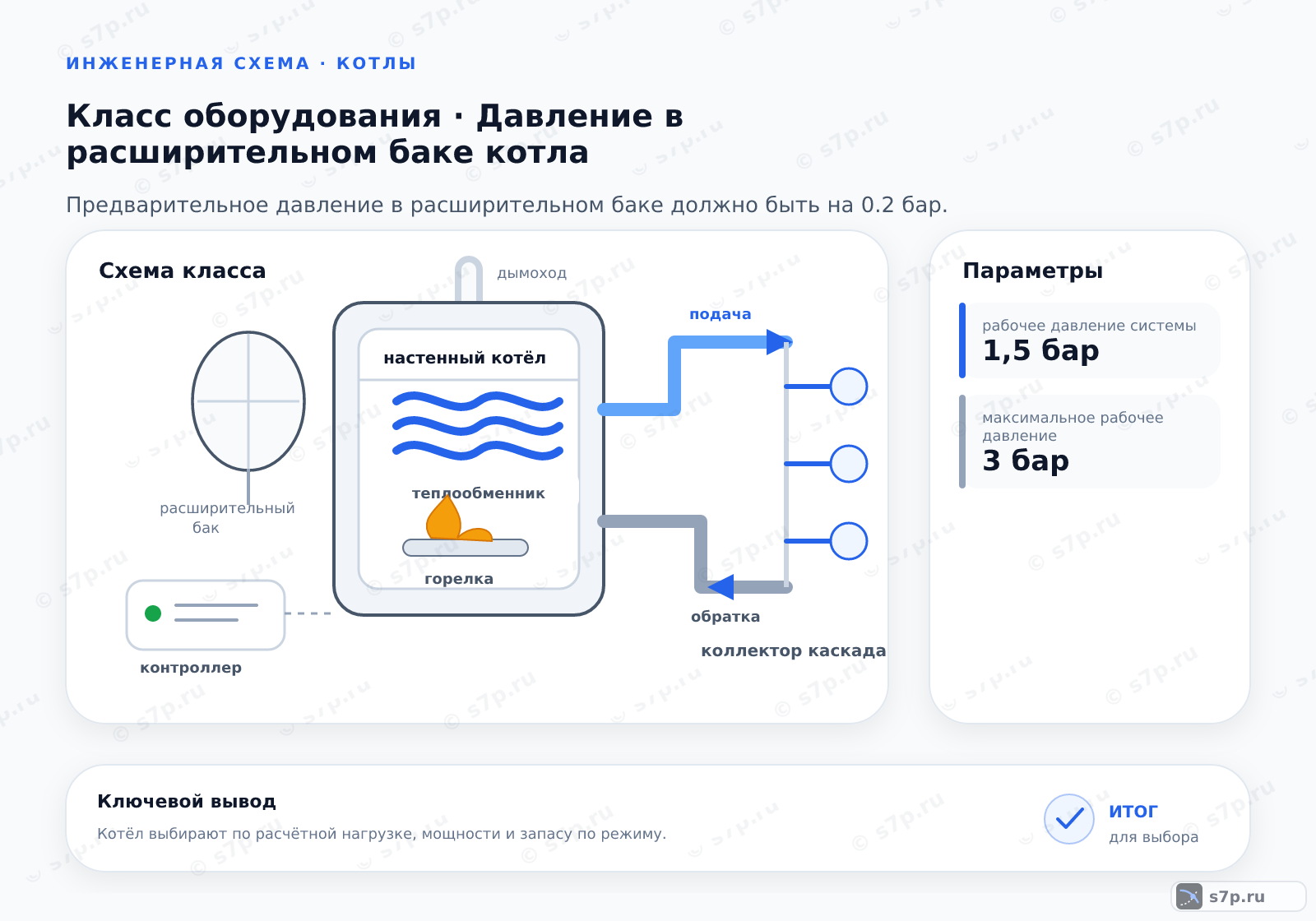

4. Схема работы мембранного расширительного бака
В схеме водяная камера соединена с отопительным контуром, а воздушная камера остаётся отделённой мембраной. При нагреве вода расширяется и смещает мембрану, при охлаждении объём возвращается, если предварительное давление и объём бака соответствуют системе.
Проверку начинают на остывшем и разряженном со стороны воды баке. После измерения и подкачки восстанавливают подключение, подпитывают контур по паспорту и наблюдают, не повторяется ли рост давления или срабатывание защитного клапана.
5. Виды и разновидности
Бак с фиксированной перегородкой отличается от исполнения с заменяемой мембраной способом ремонта. Модели с разным объёмом выбирают по расширению теплоносителя, схеме контура и доступному месту установки, а не только по внешнему размеру.
При сравнении проверяют материал мембраны, допустимые давление и температуру, расположение ниппеля, возможность отсечения и обслуживания. Установка должна оставлять доступ к измерению и не создавать нагрузку на подводящую трубу.
| Значение | Источник |
|---|---|
| Мембранный бак с фиксированной перегородкой | инженерная практика; сверить по паспорту |
| Мембранный бак с заменяемой мембраной | инженерная практика; сверить по паспорту |
| Баки с разным объемом от 2 до 200 литров | инженерная практика; сверить по паспорту |
6. На что влияет и зачем нужно
Корректное предварительное давление помогает баку принимать расширение теплоносителя без раннего выхода защитной арматуры. Слишком низкое значение позволяет мембране прижаться к стенке, а слишком высокое уменьшает водяную часть и меняет работу контура.
Связь с нагревом оценивают по изменению показания между холодным и рабочим состоянием. Если радиаторы прогреваются неравномерно или клапан срабатывает, проверяют бак, воздух в системе, подпитку и реальную герметичность до изменения настроек.
7. Частые ошибки и на что смотреть
Максимальное давление берут из паспорта бака и сопоставляют с ограничениями котла и системы. Перед измерением предварительного давления убирают давление воды со стороны мембраны; физически опорожнять сосуд для этого не требуется.
Для подкачки используют чистый воздух без масла и влаги. Бак не размещают ниже точки подключения системы, если такая установка нарушает предусмотренную схему. После работ проверяют соединения, положение кранов и изменение давления при нагреве.
Частые вопросы
Как правильно измерить предварительное давление расширительного бака?
Котёл отключают, воду со стороны мембраны разряжают, а кран отсечения закрывают по схеме. Манометр подключают к ниппелю воздушной камеры и сравнивают показание с расчётным и паспортным значением. Бак не обязан быть физически пустым. После проверки воздух подкачивают при необходимости, возвращают бак в контур и контролируют герметичность при заполнении.
Почему нельзя измерять воздушную камеру при полном давлении воды?
Давление воды с другой стороны мембраны смещает её и искажает оценку воздушной камеры. Полученное значение не показывает реальное предварительное состояние бака и может привести к лишней подкачке. Перед измерением воду разряжают, затем используют исправный манометр и только после этого сравнивают результат с паспортом и расчётом системы.
Как проявляется слишком низкое давление воздуха в баке?
При недостаточном давлении мембрана может прижаться к стенке при заполнении, а водяная часть бака станет работать не так, как предусмотрено. На практике это сопровождается резким ростом давления при нагреве, срабатыванием клапана или нестабильным прогревом. Проверяют состояние на остывшей и разряженной со стороны воды системе, затем исключают утечку и воздух в контуре.
Как согласовать бак с пределами котла и отопительной системы?
Максимальное давление бака сравнивают с ограничениями котла, трубопроводов и предохранительного клапана, а рабочее предварительное давление связывают с высотой и объёмом контура. Параметры берут из паспортов, потому что предел одного элемента не разрешает превышать предел другого. После настройки наблюдают изменение давления между холодным и нагретым состоянием.
Чем отличается бак с заменяемой мембраной от фиксированной?
В исполнении с заменяемой мембраной ремонт возможен без полной замены корпуса, если конструкция и производитель это допускают. Фиксированная перегородка задаёт другой порядок обслуживания. Для обеих схем проверяют объём, давление, температуру, материал мембраны, положение ниппеля и доступ. Сравнение ведут по паспортному ресурсу и ремонтопригодности, а не только по внешнему виду бака.
Что проверить после подкачки воздуха в расширительный бак?
Открывают предусмотренный кран, восстанавливают давление воды, проверяют соединения и убеждаются, что мембрана не повреждена. Затем наблюдают за показанием на холодной системе и при нагреве, следят за клапаном и равномерностью прогрева. Если давление снова уходит или быстро растёт, проверяют утечку, объём бака, воздух в контуре и соответствие настройки паспорту.
