Рабочее давление котла задаёт устойчивость системы отопления, предотвращает вскипание воды и определяет запас прочности трубопроводов и радиаторов. Превышение давления вскрывает предохранительный клапан. Давление в котле — это сила воздействия теплоносителя на стенки теплообменника и элементы системы отопления, измеряемая в барах или атмосферах.
данные обновлены 2026-10-21 ·
1. Как давление влияет на циркуляцию теплоносителя в котле
Давление котла описывает состояние теплоносителя и нагрузку на теплообменник, трубопроводы и арматуру. Перепад, создаваемый насосом, поддерживает циркуляцию, а достаточное статическое давление снижает риск вскипания и кавитации на входе.
Показание манометра оценивают вместе с температурой, высотой контура, расширительным баком и состоянием клапана. Рабочий режим нельзя выводить только из того, что насос включён: поток может быть ограничен воздухом, арматурой или загрязнением.
Текущая страница в тематической подборке.
Смежная тема кластера «дымоходы для котлов».
Смежная тема кластера «мощность котлов».
Смежная тема кластера «тепловой насос для отопления загородного дома».
Смежная тема кластера «мощность котлов».
Смежная тема кластера «мощность котлов».
Смежная тема кластера «горелка с пьезоподжигом».
Смежная тема кластера «мощность котлов».
Смежная тема кластера «мощность котлов».
2. Устройство и принцип работы
При заполнении теплоноситель поступает через кран подпитки, а манометр показывает изменение давления. После выхода воздуха через радиаторы и другие точки значение меняется, поэтому контроль повторяют после запуска циркуляционного насоса и котла.
Рабочий порядок связан с гидравликой: заполнить систему, проверить показание, запустить циркуляцию, стравить воздух и снова осмотреть манометр. Если давление уходит, проверяют утечки, расширительный бак, кран подпитки и закрытые участки.
- Шаг 1Откройте кран подпитки и начните заполнение системы теплоносителем.
- Шаг 2Следите за показаниями манометра на лицевой панели котла.
- Шаг 3Доведите давление до 1.5 бар и закройте кран подпитки.
- Шаг 4Включите циркуляционный насос и запустите котел.
- Шаг 5Откройте краны на радиаторах и спустите воздух.
- Шаг 6Проверьте давление после спуска воздуха и при необходимости подпитайте систему.

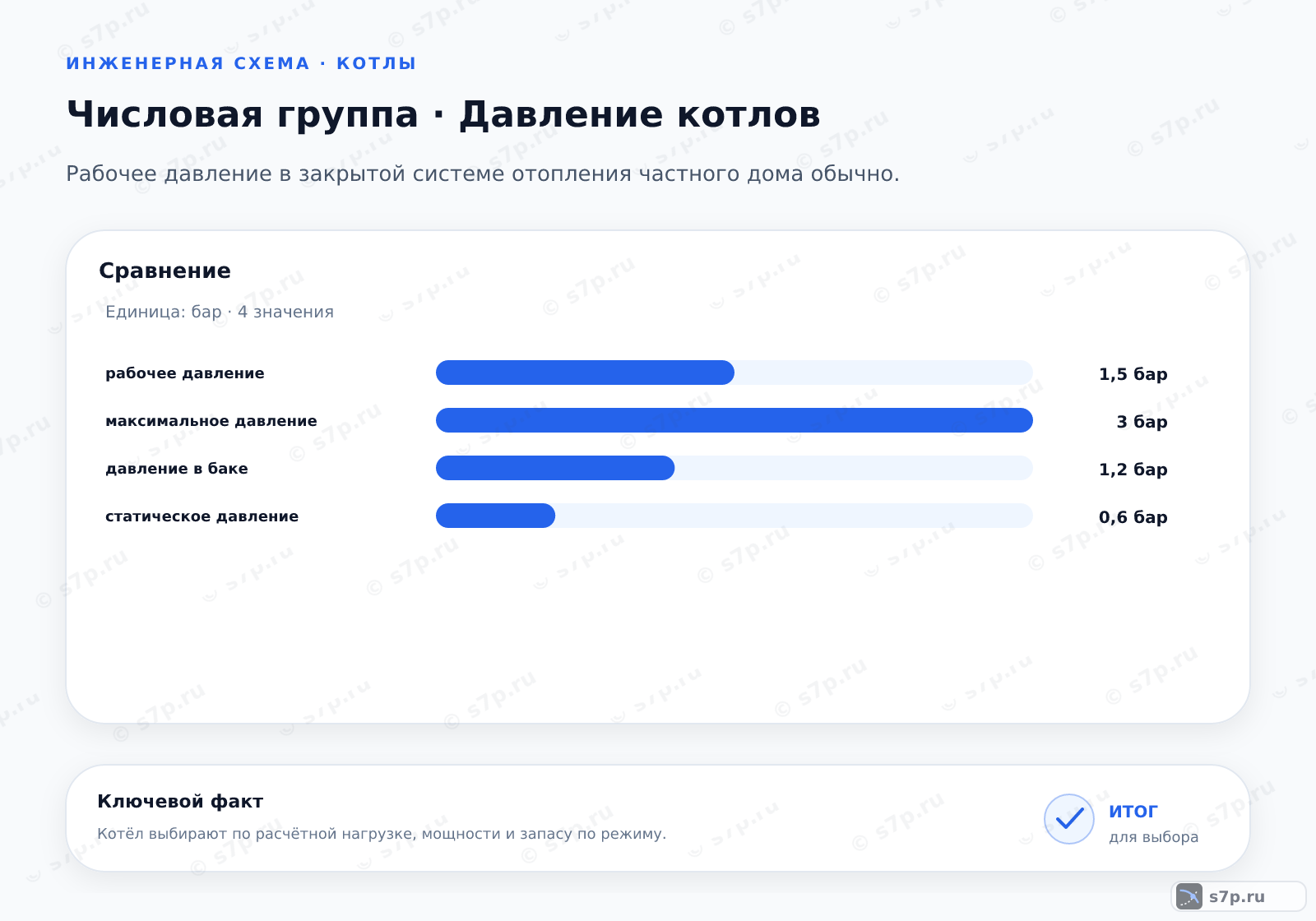

3. Ключевые параметры
Сопоставляют рабочее и максимальное давление, давление в расширительном баке, статическое давление и уставку защитной арматуры. Эти значения относятся к разным участкам и состояниям системы, поэтому их не смешивают в одну универсальную норму.
Табличные параметры сверяют с паспортом котла и реальной схемой. При выборе режима учитывают температуру теплоносителя, высоту контура, состав среды и состояние насоса, а не только показание на лицевой панели.
| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Рабочее давление | 1.5 бар | бар | инженерная практика; сверить по паспорту |
| Максимальное давление | 3 бар | бар | инженерная практика; сверить по паспорту |
| Давление в баке | 1.2 бар | бар | инженерная практика; сверить по паспорту |
| Давление клапана | 2.8 бар | бар | инженерная практика; сверить по паспорту |
| Статическое давление | 0.6 бар | бар | инженерная практика; сверить по паспорту |

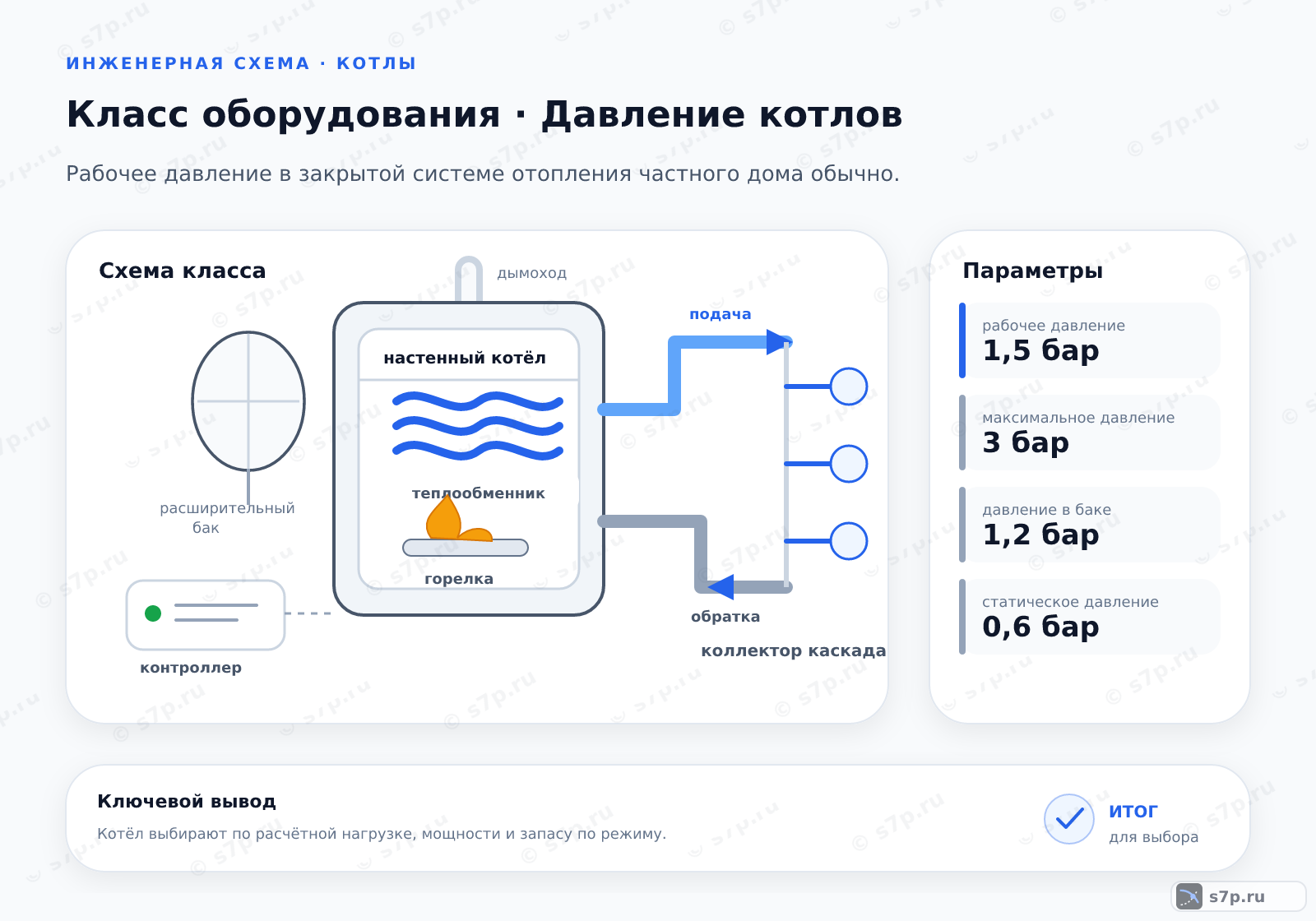

4. Схема распределения давления в отопительном контуре
В рабочей схеме насос создаёт перепад, теплоноситель проходит через котёл и отопительные приборы, а расширительный бак принимает изменение объёма при нагреве. Манометр показывает состояние выбранной точки, а не одинаковое давление во всех участках с движущейся средой.
Воздух из радиаторов и запуск насоса меняют распределение давления. Поэтому схему проверяют после заполнения и после удаления воздуха, сопоставляя показания с направлением потока, открытием арматуры и работой защитного клапана.
5. Виды и разновидности
Напольный котёл с открытым контуром использует одну схему давления, а настенный котёл с закрытым контуром — другую. Встроенный расширительный бак также меняет порядок контроля, потому что его воздушная камера уже включена в конструкцию котла.
Сравнение вариантов ведут по типу контура, наличию бака, расположению насоса и составу теплоносителя. Антифриз допускается только после проверки его свойств и совместимости с материалами, уплотнениями и настройками оборудования.
| Значение | Источник |
|---|---|
| Напольный котел с открытым контуром, давление 1 бар | инженерная практика; сверить по паспорту |
| Настенный котел с закрытым контуром, давление 1.5 бар | инженерная практика; сверить по паспорту |
| Котел с встроенным расширительным баком, давление 2 бар | инженерная практика; сверить по паспорту |
6. На что влияет и зачем нужно
Рабочее давление поддерживает движение теплоносителя и создаёт условия для работы насоса без кавитации. Недостаточное заполнение облегчает попадание воздуха и снижает теплоотдачу радиаторов, а избыточное состояние нагружает соединения и может вызвать срабатывание предохранительной арматуры с потерей теплоносителя.
Давление влияет на заполнение каналов, устойчивость циркуляции и нагрузку на элементы котла. При нагреве расширение среды передаётся баку и защитной арматуре, а при недостаточном заполнении насос может работать с плохими условиями на входе.
Периодический контроль помогает заметить изменение режима до появления течи, шума или срабатывания клапана. Показание записывают вместе с температурой, состоянием насоса и действиями по подпитке, чтобы сравнение отражало одну и ту же схему.
7. Частые ошибки и на что смотреть
Вода из-под крана может ускорять образование накипи и менять состояние теплообменника. Перед подпиткой оценивают состав воды, рекомендации производителя и совместимость с материалами системы, а причину падения давления отделяют от обычного расхода на заполнение.
Переполнение, закрытая арматура, воздух и неверное показание манометра дают разные признаки. Кран подпитки открывают плавно, после удаления воздуха повторяют контроль и не заменяют защитный клапан или бак без проверки всей схемы.
Частые вопросы
Как различить рабочее, максимальное и статическое давление котла?
Рабочее давление относится к обычному состоянию системы, максимальное задаёт предел для оборудования, а статическое связано с высотой столба теплоносителя без учёта движения. Давление в расширительном баке и уставка защитного клапана относятся к отдельным узлам. Их сопоставляют с паспортом котла и схемой, не превращая одно значение в универсальную норму.
Почему показание меняется после выпуска воздуха из радиаторов?
При удалении воздуха меняется заполнение контура и распределение теплоносителя, поэтому манометр может показать другое состояние. После стравливания проверяют подпитку, запускают циркуляционный насос и повторяют осмотр соединений. Если давление не удерживается, ищут утечку, неисправность бака или закрытый участок. Подпитка без удаления причины только возвращает симптом через короткое время.
Чем отличается давление в открытом и закрытом контуре?
В открытом контуре расширительный бак связан с атмосферой и обычно расположен выше системы, а в закрытом изменение объёма принимает мембранный бак. Поэтому различаются условия измерения, работа защитной арматуры и порядок обслуживания. При сравнении учитывают тип котла, насос, высоту, теплоноситель и расположение бака, а не только показание на панели.
Можно ли подпитывать котёл обычной водой из-под крана?
Вода из-под крана может содержать соли жёсткости и ускорять накипь в теплообменнике. Перед подпиткой оценивают состав воды, рекомендации производителя и совместимость с материалами контура. Если давление падает, сначала ищут утечку и проверяют бак, а не считают регулярное добавление воды нормальным способом эксплуатации.
Почему насос включён, но давление и циркуляция не восстанавливаются?
Работа двигателя не подтверждает свободный проход теплоносителя. Проверяют заполнение, воздух, закрытые краны, фильтр, направление потока и состояние рабочего колеса. Затем сопоставляют фактический расход с сопротивлением контура. Если давление остаётся нестабильным, осматривают расширительный бак и утечки. Изменение скорости насоса без этой проверки может скрыть гидравлическую неисправность.
Когда требуется расчёт перед заменой предохранительного клапана?
Расчёт нужен, если предлагают изменить уставку или поставить клапан с другой пропускной способностью. Проверяют пределы котла, труб, расширительного бака, рабочее давление и условия сброса. Уставка существующего клапана не является универсальным пределом для всей системы. Без согласования схемы замена может оставить оборудование без требуемой защиты или вызвать частые срабатывания.
