Бойлер косвенного нагрева с ТЭНом — это комбинированный накопительный водонагреватель, обеспечивающий горячее водоснабжение за счет основного теплообменника от котла и резервного электрического нагревателя. Бойлер косвенного нагрева с ТЭНом — это накопительный водонагреватель, оснащенный внутренним теплообменником для нагрева воды от системы отопления и встроенным электрическим нагревательным элементом для резервного или основного нагрева. Снижение расходов на электроэнергию за счет использования тепла от котла.
данные обновлены 2026-10-21 ·
1. Как работает бойлер с теплообменником и ТЭНом
Бойлер косвенного нагрева с ТЭНом объединяет теплообменник для работы с котлом и электрический элемент для отдельного режима. Вода остаётся внутри бака, а тепло поступает через стенку змеевика или от ТЭНа. Схема требует раздельной проверки отопительных, водяных и электрических соединений.
До монтажа определяют место установки, способ крепления и доступ к клеммной коробке. Проверяют материал бака, анод, защитную арматуру и возможность отключить каждый источник нагрева. Электрическая часть не отменяет требования к заполнению бака и состоянию водяного контура.
Текущая страница в тематической подборке.
Смежная тема кластера «дымоходы для котлов».
Смежная тема кластера «мощность котлов».
Смежная тема кластера «тепловой насос для отопления загородного дома».
Смежная тема кластера «мощность котлов».
Смежная тема кластера «мощность котлов».
Смежная тема кластера «горелка с пьезоподжигом».
Смежная тема кластера «мощность котлов».
Смежная тема кластера «мощность котлов».
2. Устройство и принцип работы
При косвенном нагреве теплоноситель проходит по змеевику, а при электрическом режиме ТЭН передаёт тепло воде через собственную поверхность. Термостат задаёт отключение нагревателя, защитный автомат и УЗО контролируют электрическую часть. Водяные вход и выход остаются подключёнными независимо от выбранного режима.
Бак сначала заполняют водой через входной патрубок, открывая кран горячей воды для выпуска воздуха. После проверки герметичности подключают питание и только затем проверяют работу термостата. Переход к косвенному нагреву выполняют после запуска отопительного контура и проверки циркуляции.
- Шаг 1Установка бойлера на кронштейн или напольную опору с выравниванием по уровню.
- Шаг 2Подключение патрубков холодной воды, горячей воды и косвенного нагрева с использованием герметичных прокладок.
- Шаг 3Подключение электрического кабеля к клеммной коробке ТЭНа через защитный автомат и УЗО.
- Шаг 4Заполнение бака водой через входной патрубок с открытым краном горячей воды для удаления воздуха.
- Шаг 5Проверка герметичности соединений и включение питания после полного заполнения бака.
- Шаг 6Настройка термостата на требуемую температуру и запуск системы отопления для проверки косвенного нагрева.

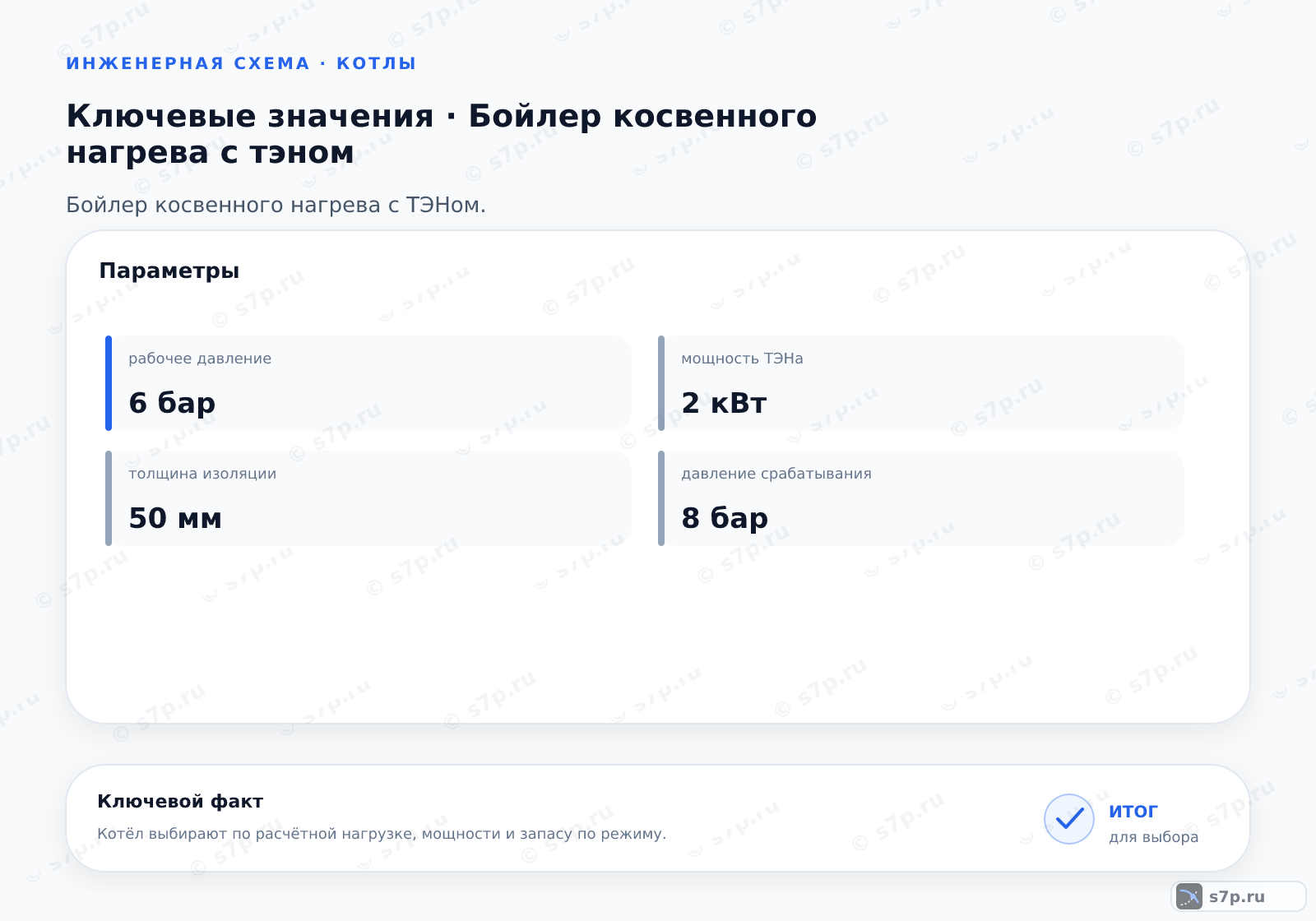

3. Ключевые параметры
Мощность ТЭНа сопоставляют с электрической частью здания и режимом нагрева, толщину изоляции — с потерями через корпус. Диаметр анода связан с обслуживанием бака, а давление срабатывания — с защитой водяной части. Класс защиты и сопротивление изоляции проверяют по паспорту и маркировке оборудования.
Эти параметры нельзя переносить с обычного бойлера без электрического элемента. До включения измеряют состояние кабеля, заземления, автомата и УЗО, а со стороны воды проверяют клапан, давление и заполнение. Несоответствие хотя бы отдельного узла устраняют до пуска.
| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Мощность ТЭНа | 2 кВт | кВт | инженерная практика; паспортный диапазон |
| Толщина изоляции | 50 мм | мм | инженерная практика; паспортный диапазон |
| Диаметр анода | 20 мм | мм | инженерная практика; паспортный диапазон |
| Давление срабатывания | 8 бар | бар | ГОСТ Р 55503-2012; паспортные данные |
| Класс защиты | 1 IP | IP | ГОСТ 14254-96; паспортные данные |
| Сопротивление изоляции | 5 МОм | МОм | ПУЭ; паспортные данные |
4. Схема подключения бойлера с ТЭНом и змеевиком
В схеме холодная вода поступает в бак через защищённый вход, горячая выходит к потребителю, а змеевик соединяется с отопительным контуром. Электрический кабель приходит к клеммной коробке ТЭНа через защитный автомат и УЗО. Термостат связывает нагрев с температурой воды внутри бака.
Прокладку кабеля и труб выполняют так, чтобы обслуживание контура не требовало разборки соседнего участка. Перед запуском проверяют заполнение, воздух, герметичность, заземление и направление теплоносителя. Если ТЭН отключается раньше нагрева, измеряют сигнал термостата и состояние электрической защиты.
5. Виды и разновидности
Вертикальный монтаж с нижней подводкой подходит для компоновки, где трубы приходят снизу, а горизонтальный с боковой подводкой требует другого места и опор. Титановое напыление меняет свойства эмалированной поверхности и порядок осмотра. Исполнение сравнивают по доступу к аноду, ТЭНу и клеммам.
Перед заменой проверяют направление подключения, способ крепления, допустимое давление и электрическую защиту. В узкой нише важен доступ для снятия нагревателя и обслуживания соединений. Встроенный ТЭН не заменяет защитный клапан и не позволяет работать с пустым баком.
| Значение | Источник |
|---|---|
| Вертикальный монтаж с нижней подводкой, оптимизирован для узких ниш. | инженерная практика; паспортный диапазон |
| Горизонтальный монтаж с боковой подводкой, удобен для установки под потолком. | инженерная практика; паспортный диапазон |
| Бак с титановым напылением, повышающим коррозионную стойкость эмали. | инженерная практика; паспортный диапазон |
6. На что влияет и зачем нужно
ТЭН даёт бойлеру отдельный источник нагрева, когда котловой контур временно недоступен. Автономность зависит от питания, состояния термостата, электрической защиты и заполнения бака. При сравнении режимов отделяют работу ТЭНа от косвенного нагрева через змеевик.
Для проверки сначала фиксируют состояние котла, затем выбирают источник на контроллере или термостате и наблюдают за ростом температуры. Если электрический режим не запускается, проверяют автомат, УЗО, кабель, клеммы и сигнал термостата. Само изменение уставки не исправляет разрыв цепи.
7. Частые ошибки и на что смотреть
При включённом ТЭНе не перекрывают выход горячей воды способом, который нарушает работу защиты и расширение воды. Бак заполняют до подачи питания, а предохранительный клапан оставляют подключённым и доступным. При росте давления отключают нагрев и проверяют клапан, давление и состояние водяной линии.
Если ТЭН не нагревает или часто отключается, проверяют заполнение, термостат, автомат, УЗО, кабель и клеммы. Магниевый анод и изоляцию осматривают по паспорту. Работы с электрической частью проводят после отключения питания, а с баком — после снижения давления.
Частые вопросы
Когда используют ТЭН вместо косвенного нагрева?
ТЭН используют как отдельный источник, когда котловой контур недоступен или схема предусматривает электрический режим. Перед переключением проверяют питание, автомат, УЗО, термостат, кабель и заполнение бака. Косвенный режим требует циркуляции через змеевик. Режимы оценивают раздельно, чтобы не принять неисправность отопительного контура за проблему электрического элемента.
Почему нельзя включать электрический нагрев пустого бака?
ТЭН должен передавать тепло воде, поэтому сначала открывают вход и выход, заполняют бак и выпускают воздух. До подачи питания проверяют отсутствие течи и нормальную работу предохранительного клапана. Если нагрев включили до заполнения, питание отключают, дают элементу остыть и проверяют его состояние по паспорту и инструкции изготовителя.
Какая защита нужна для электрической части?
Проверяют кабель, заземление, защитный автомат, УЗО, клеммную коробку и термостат. Эти элементы должны соответствовать паспорту ТЭНа и схеме питания. При срабатывании защиты не увеличивают уставку и не обходят автомат: сначала ищут влагу, повреждение изоляции, ошибку подключения или неисправность нагревателя. Работы выполняют после отключения питания.
Чем отличаются вертикальная и горизонтальная установки?
Вертикальный монтаж с нижней подводкой требует места под корпусом для труб и обслуживания, горизонтальный с боковой подводкой — иной опоры и трассировки. Перед выбором проверяют направление патрубков, доступ к ТЭНу, аноду и клеммам. В каждом варианте крепление, заполнение и защитная арматура должны соответствовать паспорту исполнения.
Как сравнивать электрический и косвенный режимы?
Для электрического режима проверяют мощность ТЭНа, защиту, термостат и состояние изоляции. Для косвенного — мощность змеевика, расход теплоносителя, насос и работу котла. Водяная часть и клапан остаются общими для режимов. Причину медленного нагрева определяют по выбранному источнику, не меняя сразу настройки другого контура.
Что делать при росте давления во время работы ТЭНа?
Электрический нагрев отключают и проверяют, не перекрыт ли выход горячей воды способом, нарушающим схему. Затем осматривают предохранительный клапан, давление водопровода, заполнение и состояние соединений. Питание не возвращают до устранения причины. Если клапан не работает или есть течь, узел обслуживают после снижения давления и отключения электричества.
