Напольный бойлер косвенного нагрева объемом 150 литров обеспечивает стабильное горячее водоснабжение для семьи из 3–4 человек, используя тепло от основного котла через внутренний теплообменник, что позволяет экономить энергоресурсы и интегрироваться в существующую систему отопления. Бойлер косвенного нагрева (БКН) — это накопительный водонагревательный аппарат, в котором тепло от теплоносителя системы отопления передается холодной воде через стенку теплообменника (змеевик) без прямого контакта.
данные обновлены 2026-10-21 ·
1. Как работает напольный бойлер с накопительным баком
Напольный бойлер с накопительным баком передаёт тепло от котла через внутренний теплообменник и отдаёт подготовленную воду в систему водоснабжения. Корпус стоит на основании, поэтому при монтаже проверяют ровность пола, проход труб и доступ к узлам. Номинальный объём и режим водоразбора сверяют с паспортом изделия.
Исполнение выбирают по месту установки, мощности источника и схеме потребления. Для распределённого водоразбора важны запас воды, скорость восстановления температуры и работа циркуляции. Эти условия связаны с площадью теплообмена, а не только с габаритами корпуса.
Текущая страница в тематической подборке.
Смежная тема кластера «дымоходы для котлов».
Смежная тема кластера «мощность котлов».
Смежная тема кластера «тепловой насос для отопления загородного дома».
Смежная тема кластера «мощность котлов».
Смежная тема кластера «мощность котлов».
Смежная тема кластера «горелка с пьезоподжигом».
Смежная тема кластера «мощность котлов».
Смежная тема кластера «мощность котлов».
2. Устройство и принцип работы
Теплоноситель проходит через змеевик, а вода в баке нагревается через его стенку. Датчик размещают в термогильзе, чтобы контроллер мог отслеживать состояние воды и задавать приоритет горячего водоснабжения. Холодная вода подаётся в бак отдельно от отопительного контура.
После установки корпуса соединяют подачу и обратку теплоносителя, вход холодной воды и выход горячей. Бак заполняют, удаляют воздух и проверяют соединения. Запуск котла выполняют после подтверждения герметичности; затем наблюдают за циркуляцией и реакцией контроллера.
- Шаг 1Установить бойлер на ровное горизонтальное основание, обеспечив зазор для обслуживания.
- Шаг 2Подключить патрубки подачи и обратки теплоносителя к контуру отопления.
- Шаг 3Подсоединить трубы холодной воды (вход) и горячей воды (выход).
- Шаг 4Установить датчик температуры в специальную нишу (термогильзу) бойлера.
- Шаг 5Заполнить бак холодной водой и проверить герметичность всех соединений.
- Шаг 6Запустить котел и настроить приоритет ГВС через контроллер.

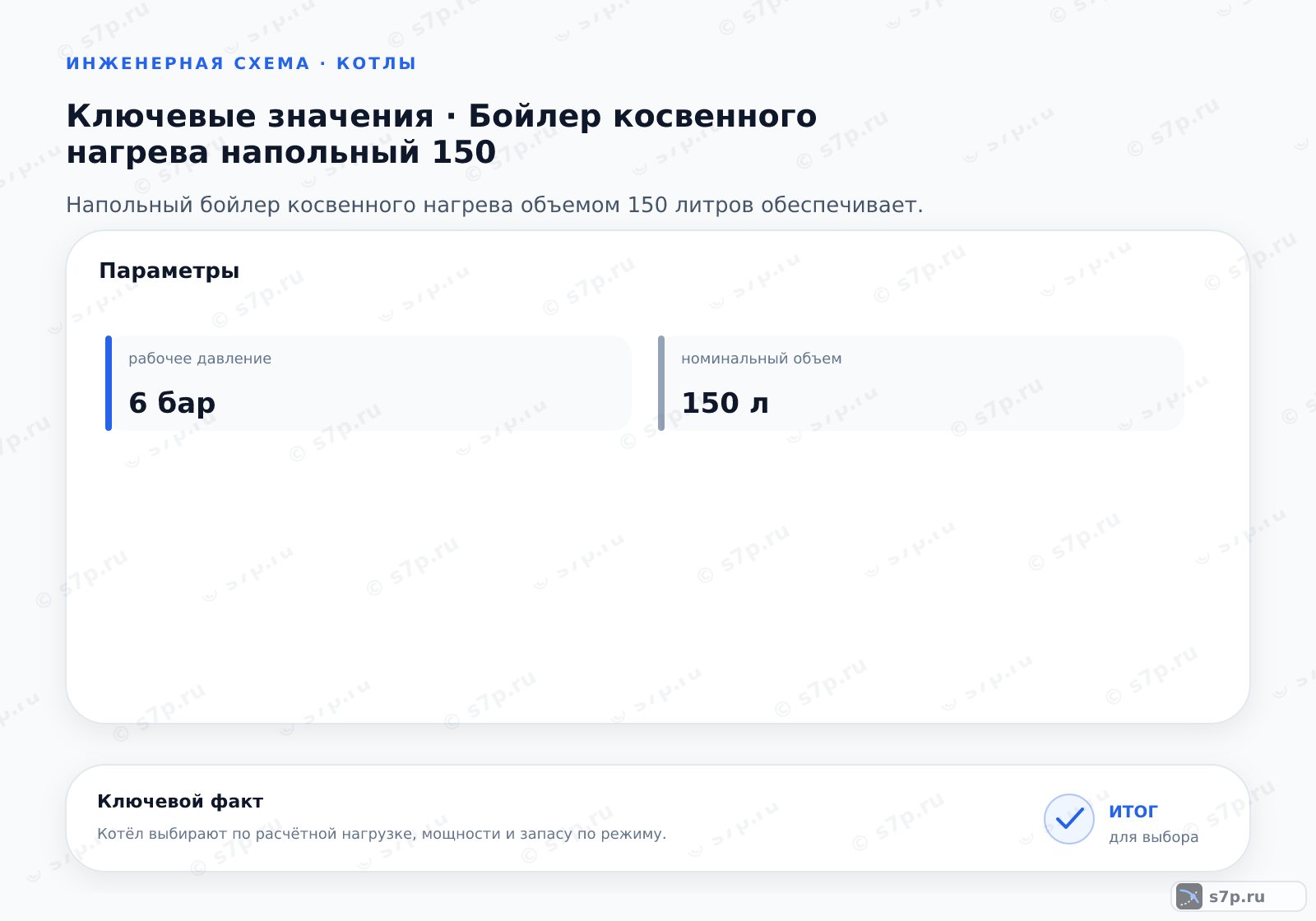

3. Ключевые параметры
Номинальный объём, рабочее давление, мощность теплообменника, площадь теплообмена, диаметр патрубков и температура нагрева задают рамки подбора. Давление и температура должны соответствовать паспорту бака и котла. Площадь змеевика оценивают вместе с расходом теплоносителя и состоянием фильтра.
Диаметр патрубков влияет на присоединение, а не заменяет гидравлическую проверку. Напольное основание должно воспринимать заполненный корпус и оставлять доступ к датчику, соединениям и сливу. Перед покупкой сверяют материал бака, тип покрытия и возможность обслуживания анода.
| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Номинальный объем | 150 л | л | паспорт изделия |
| Рабочее давление | 6 бар | бар | ГОСТ Р 55166-2012 |
| Мощность теплообменника | 30 кВт | кВт | инженерная практика; сверить по паспорту |
| Площадь теплообмена | 2.5 м² | м² | инженерная практика; сверить по паспорту |
| Диаметр патрубков | 20 мм | мм | инженерная практика; сверить по паспорту |
| Температура нагрева | 75 °C | °C | инженерная практика; сверить по паспорту |

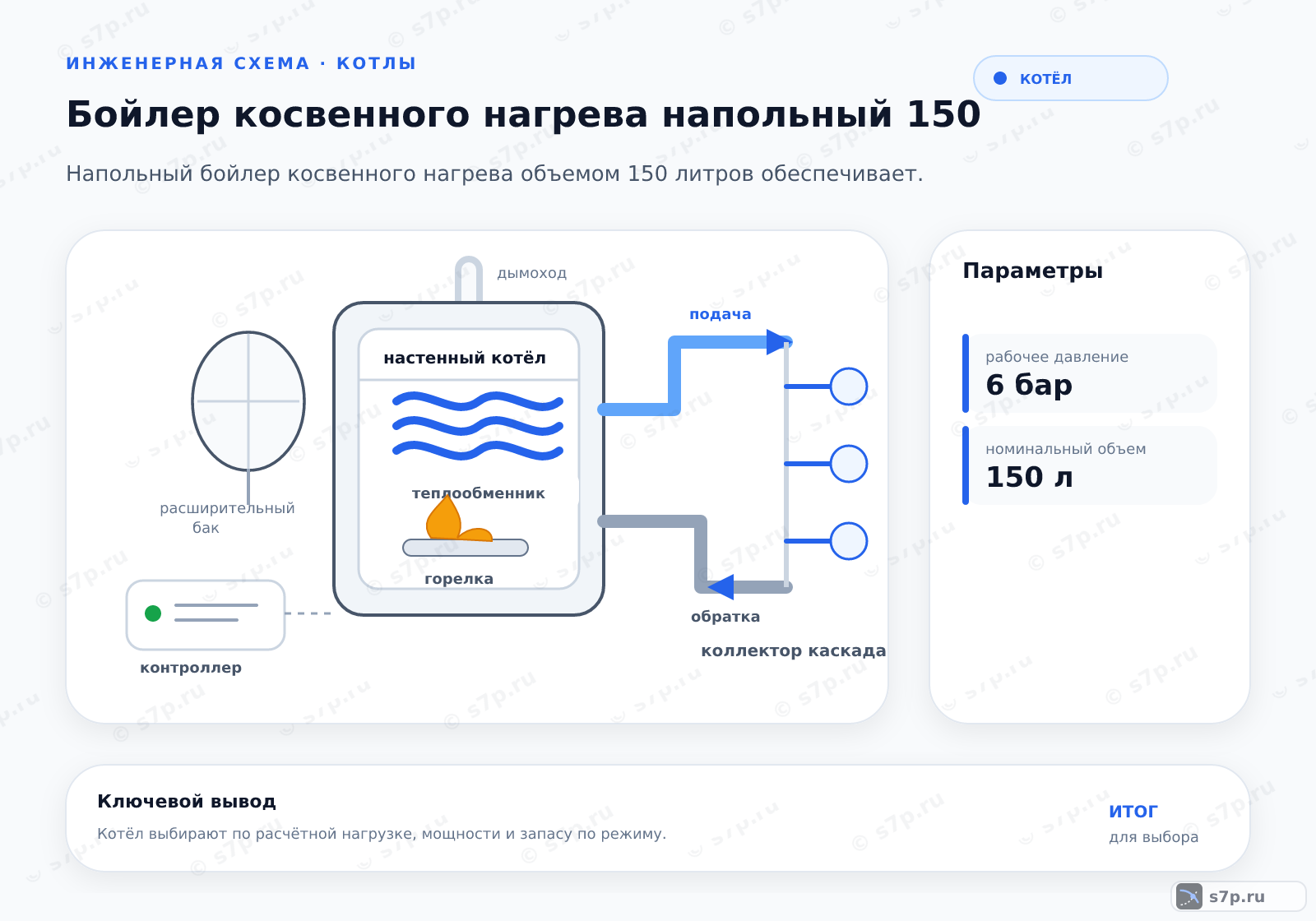

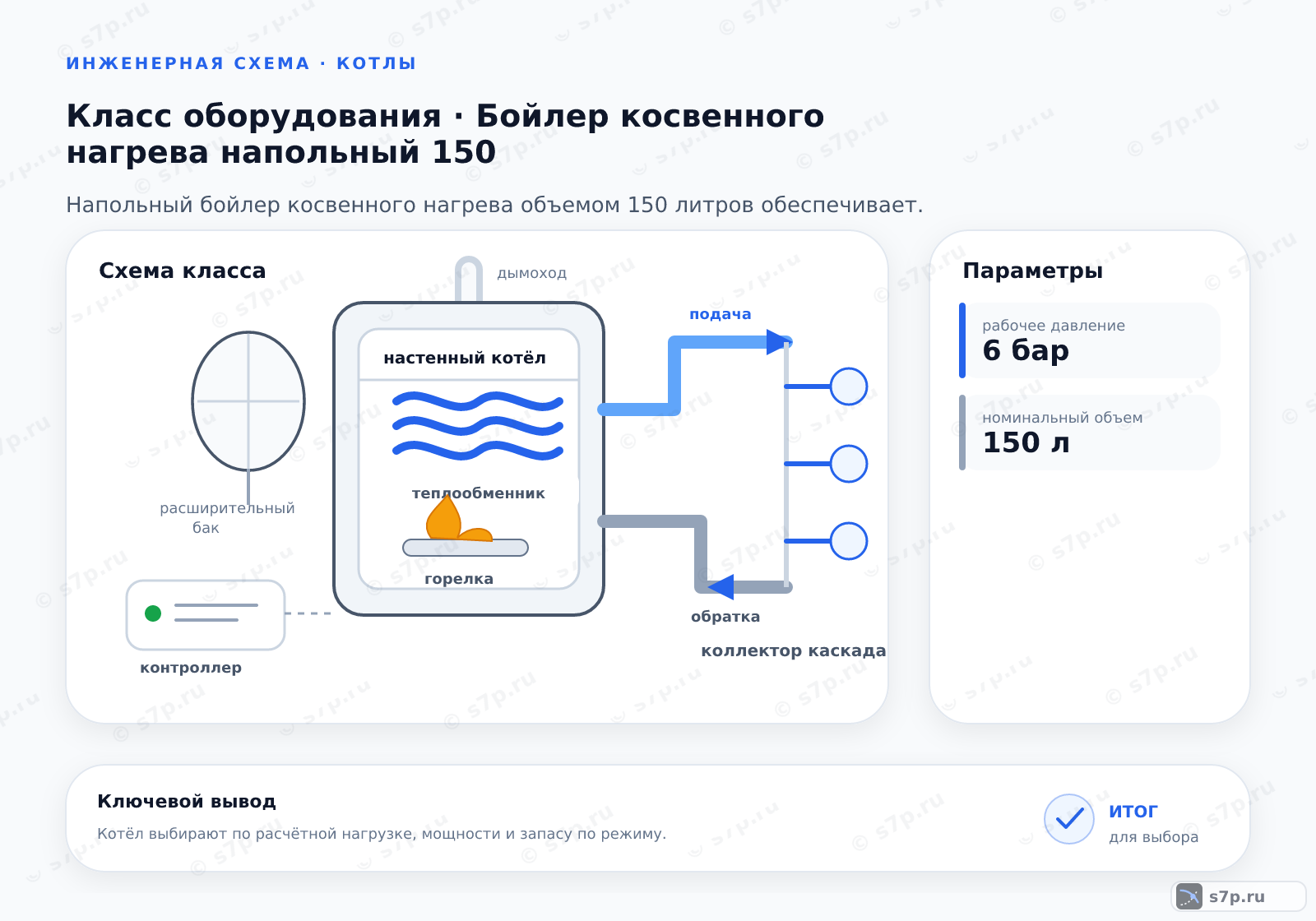

4. Схема подключения напольного бойлера к котлу
В схеме подача теплоносителя направляется к змеевику, а обратка возвращается к котлу. Водяная часть имеет отдельные вход и выход, а датчик в термогильзе связан с контроллером. Предохранительная арматура защищает вход холодной воды, насос обеспечивает движение отопительной среды.
Трубопроводы прокладывают с опорами, чтобы нагрузка не передавалась на патрубки. Перед запуском проверяют заполнение, удаление воздуха, направление потоков и герметичность. При нестабильной температуре сначала сравнивают показания датчика с фактическим состоянием воды и проверяют работу насоса.
5. Виды и разновидности
Стальной бак со стеклокерамическим покрытием отличается от исполнения с усиленным медным змеевиком характером защиты и теплопередачи. Встроенный ТЭН добавляет электрический режим, а отдельная ветвь горячего водоснабжения позволяет распределить поток по схеме. Каждый вариант требует своей проверки патрубков и автоматики.
При сравнении смотрят на покрытие, материал змеевика, доступ к аноду, наличие электрической части и возможность очистки. Замена исполнения без проверки контроллера или температуры теплоносителя меняет режим системы. Напольный корпус также требует достаточного пространства для обслуживания.
| Значение | Источник |
|---|---|
| Стандартный стальной бак со стеклокерамическим покрытием. | инженерная практика; сверить по паспорту |
| Бойлер с усиленным медным змеевиком для высокой скорости нагрева. | инженерная практика; сверить по паспорту |
| Модель с интегрированным ТЭНом для работы от электросети. | инженерная практика; сверить по паспорту |
| Бойлер с двойным контуром ГВС для двух точек разбора. | инженерная практика; сверить по паспорту |
6. Частые ошибки и на что смотреть
Котёл не запускают на нагрев, пока бак не заполнен водой и из системы не удалён воздух. При подозрении на течь сначала останавливают нагрев, снимают давление и осматривают соединения, анод и теплообменник. Химические средства для очистки применяют только после сверки с паспортом и материалом покрытия.
Магниевый анод проверяют по регламенту изготовителя, а состояние змеевика связывают с качеством воды и расходом теплоносителя. Если температура не соответствует команде, проверяют датчик в термогильзе, насос, фильтр и положение арматуры. Настройка контроллера не исправляет негерметичность или отсутствие воды.
Частые вопросы
Как подготовить пол под напольный бойлер?
Проверяют ровность, устойчивость и способность основания воспринимать заполненный корпус. До установки размечают вход и выход труб, место датчика, слив и доступ к аноду. Трубопроводы снабжают опорами, чтобы их вес не передавался на патрубки. После выравнивания корпуса проверяют, что к соединениям и теплообменнику можно подойти без демонтажа обвязки.
Как связать объём бака с водоразбором?
Сопоставляют номинальный объём с характером потребления, количеством точек разбора и скоростью восстановления температуры. Затем проверяют мощность и площадь теплообмена, расход через змеевик и режим котла. Сам объём не определяет результат: при слабой циркуляции или низкой температуре подачи даже подходящий бак будет нагреваться дольше.
Зачем нужен датчик в термогильзе?
Термогильза размещает датчик внутри зоны измерения и позволяет контроллеру получать состояние воды без нарушения герметичности бака. По его сигналу система задаёт приоритет горячего водоснабжения или меняет работу источника. Если показания расходятся с фактической температурой, проверяют положение датчика, контакты, контроллер и циркуляцию теплоносителя.
Как понять, подходит ли мощность теплообменника?
Сверяют мощность теплообменника с котлом, расходом теплоносителя, площадью передачи тепла и требуемым режимом водоразбора. Затем проверяют сопротивление труб, фильтра и клапанов. Избыток мощности не компенсирует закрытый проход или неверную автоматику. Итог подтверждают паспортом бака, котла и фактической схемой подключения до запуска системы.
Чем отличаются варианты с ТЭНом и отдельными контурами?
Встроенный ТЭН создаёт самостоятельный электрический режим, а отдельные контуры распределяют теплоноситель между разными ветвями схемы. Для ТЭНа нужны кабель, автомат, УЗО и термостат; для контуров — свои клапаны и контроль направления потока. Перед заменой проверяют обвязку, доступ к аноду и допустимые режимы по паспорту.
Какие ошибки возникают при очистке напольного бака?
Не используют химические средства без проверки их совместимости с покрытием, змеевиком и прокладками. Перед очисткой отключают котёл, снижают давление и сливают обслуживаемый участок. После сборки бак заполняют, выпускают воздух и проверяют фланцы. Анод осматривают отдельно, потому что настройка контроллера не исправляет коррозию или негерметичность.
