Терморегулирующие вентили обеспечивают автоматическое поддержание заданной температуры в помещении путем изменения расхода теплоносителя через радиатор в зависимости от температуры окружающего воздуха. Радиаторный терморегулирующий вентиль — это автоматический регулирующий клапан, устанавливаемый на подводке радиатора отопления, который изменяет расход теплоносителя в зависимости от температуры воздуха в помещении для поддержания заданного температурного режима. Экономия энергоносителей до 15–20% за счет предотвращения перегрева помещения.
данные обновлены 2026-10-21 ·
1. Как вентиль регулирует расход через радиатор
Радиаторный терморегулирующий вентиль устанавливают на подводке радиатора и используют для изменения расхода теплоносителя. Термоголовка реагирует на температуру воздуха, перемещает регулирующий элемент и меняет проход. Поэтому узел рассматривают вместе с радиатором, подводкой, направлением потока и настройкой, а не как отдельную рукоятку.
Перед выбором проверяют допустимое давление и температуру, диаметр подключения, тип корпуса и совместимость с системой отопления. Уточняют, нужна ли обычная ручная настройка, выносной датчик или электронная термоголовка. Место установки должно оставлять доступ к соединениям и не искажать измерение температуры экраном или мебелью.
Текущая страница в тематической подборке.
Смежная тема кластера «Арматура для пара, газа и нефтепродуктов».
Смежная тема кластера «Арматура для химии, суспензий и санитарных процессов».
Смежная тема кластера «Покрытия и коррозионная стойкость».
Смежная тема кластера «Арматура для пара, газа и нефтепродуктов».
Смежная тема кластера «Арматура для пара, газа и нефтепродуктов».
Смежная тема кластера «Арматура для воды, теплосетей и пожаротушения».
Смежная тема кластера «Арматура для химии, суспензий и санитарных процессов».
Смежная тема кластера «Арматура для воды, теплосетей и пожаротушения».

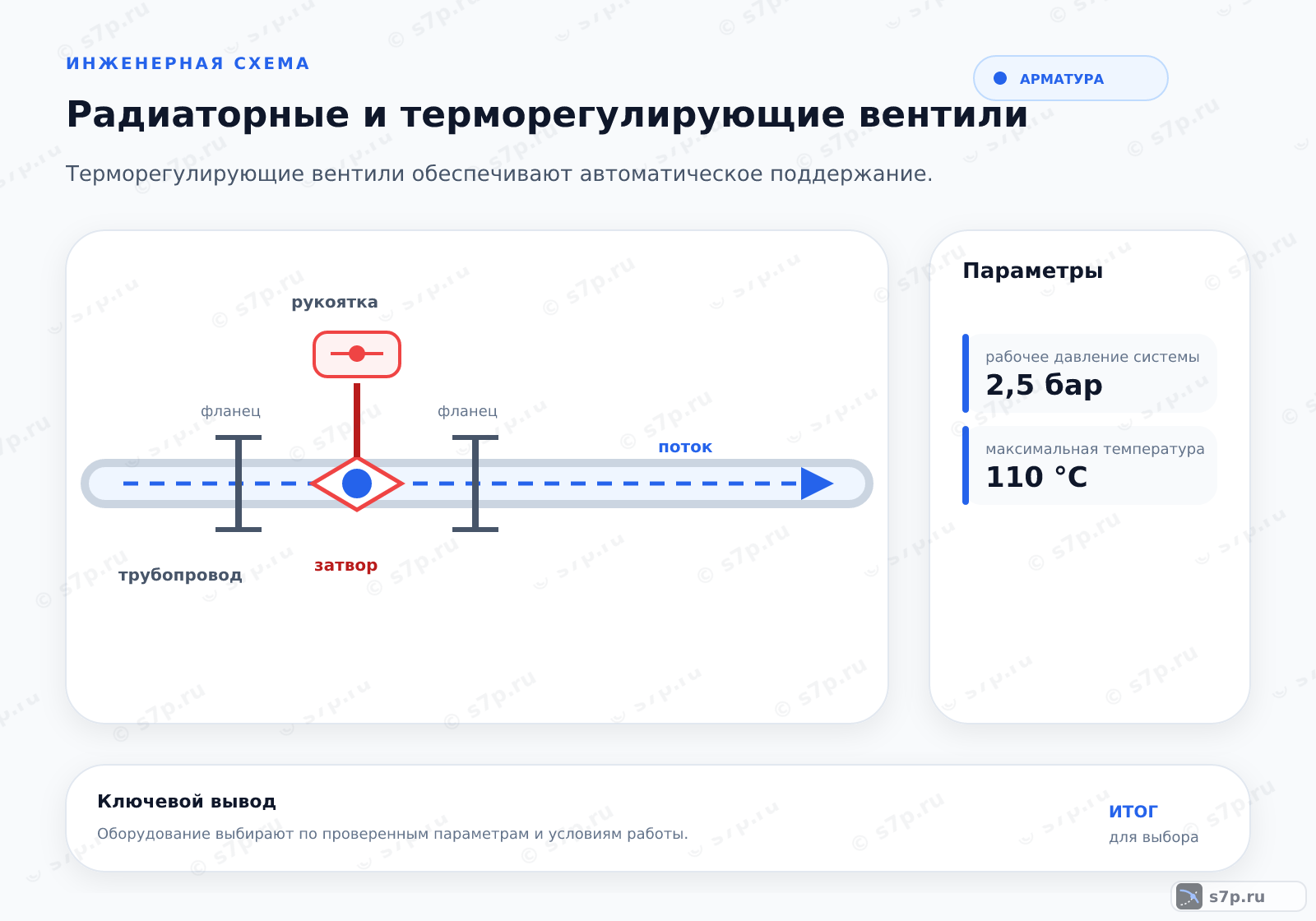

2. Устройство и принцип работы
Вентиль состоит из корпуса, прохода, седла, регулирующего элемента и присоединения к трубопроводу. Термоголовка изменяет положение элемента по температуре воздуха, а расход теплоносителя через радиатор меняется вслед за этим положением. При ручной настройке оператор задаёт положение самостоятельно; автоматическая головка использует измерение вокруг радиатора.
Монтаж начинают с остановки отопления и слива теплоносителя из участка. Резьбу очищают, герметизируют соединение, соблюдают направление потока, устанавливают корпус на подающую трубу и присоединяют термоголовку. После заполнения системы проверяют соединения и ход вентиля, не скрывая узел за экраном до завершения осмотра.
- Шаг 1Остановите систему отопления и слейте теплоноситель из участка, где будет устанавливаться вентиль.
- Шаг 2Очистите резьбовые соединения на трубах и радиаторе от старой герметизирующей ленты и загрязнений.
- Шаг 3Нанесите новый герметик или используйте фум-ленту на резьбу вентиля, соблюдая направление потока.
- Шаг 4Установите вентиль на подающую трубу радиатора, используя ключ для затяжки соединения.
- Шаг 5Подключите термоголовку к корпусу вентиля, совместив маркировку направления открытия.
- Шаг 6Запустите систему отопления, проверьте герметичность соединений и работоспособность вентиля.
3. Ключевые параметры
В спецификации указаны допустимое давление 10 бар, максимальная температура 110 °C, типичный Kvs 1.6 м³/ч, диаметр подключения 15 мм и допустимое падение давления 0.1 бар. Эти величины описывают конкретный справочный набор и проверяются по паспорту выбранного вентиля перед монтажом.
Диаметр связывают с подводкой, Kvs — с требуемым расходом, а давление и температуру — с режимом системы. Если падение давления получается выше допустимого, проверяют рабочую точку и настройку, а не пытаются компенсировать проблему поворотом термоголовки. Уплотнение и присоединение оценивают отдельно.
| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Допустимое давление | 10 бар | бар | паспорт вентиля; инженерная практика |
| Максимальная температура | 110 °C | °C | паспорт вентиля; СП 60.13330.2020 |
| Типичный Kvs | 1.6 м³/ч | м³/ч | инженерная практика; паспорт вентиля |
| Диаметр подключения | 15 мм | мм | инженерная практика; ГОСТ |
| Допустимое падение давления | 0.1 бар | бар | инженерная практика; паспорт вентиля |

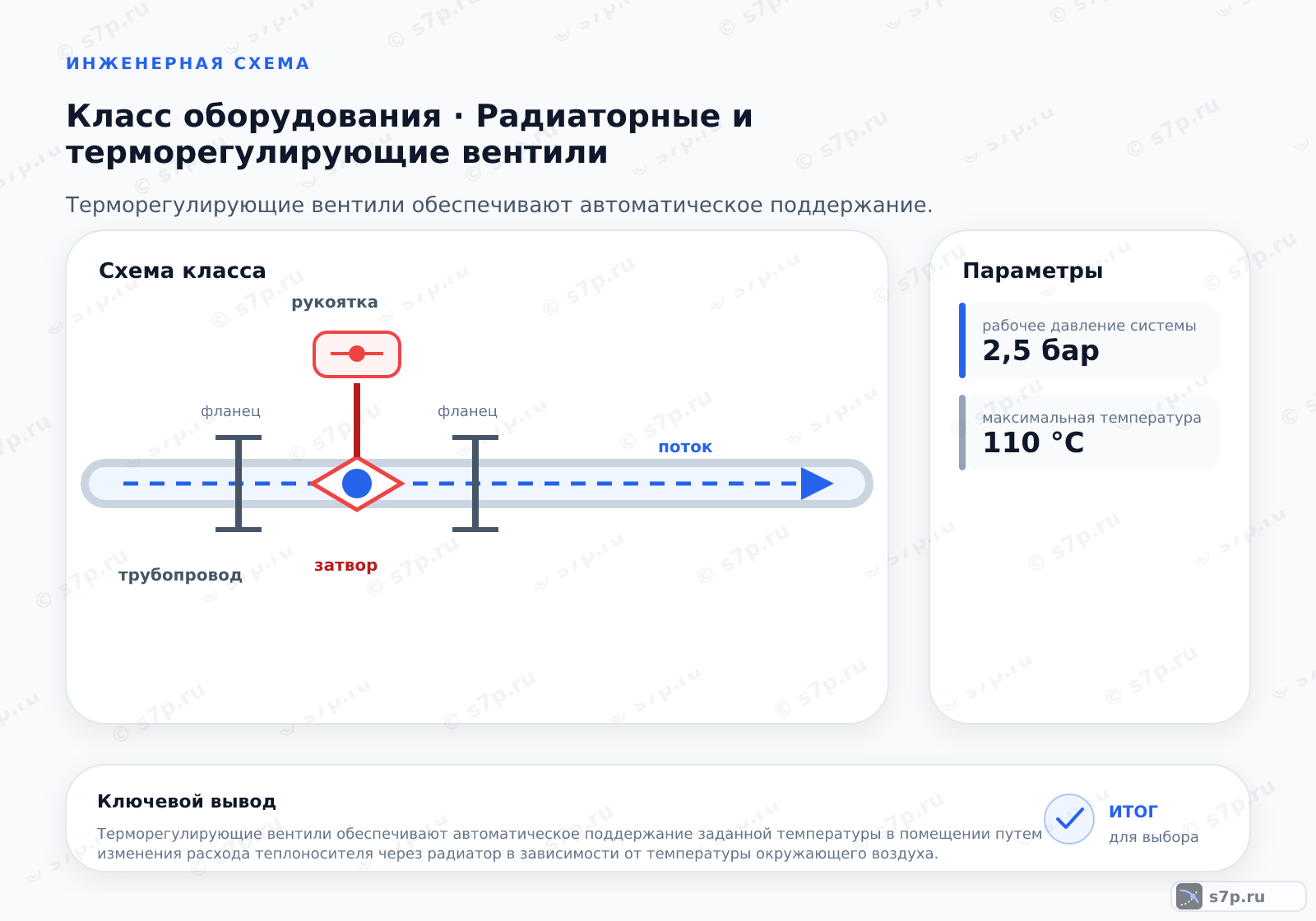

4. Схема подачи теплоносителя через радиаторный вентиль
В схеме теплоноситель поступает по подающей трубе, проходит через вентиль и попадает в радиатор. Регулирующий элемент меняет проход, после чего теплоноситель выходит через обратную линию. Термоголовка должна считывать температуру помещения, а корпус — быть установлен в направлении, указанном маркировкой.
При проверке схемы смотрят на подачу, обратную линию, направление потока и место термоголовки. Датчик не закрывают экраном и не располагают в зоне, где он получает локальный нагрев. После заполнения системы контролируют внешнюю герметичность, равномерность прогрева и реакцию вентиля на изменение настройки.
5. Виды и разновидности
Для труднодоступного места или установки за экраном используют термоголовку с выносным датчиком. Модель с предустановленной температурой имеет фиксированное положение, электронная головка поддерживает программируемое расписание и подключение к системе умного дома. Вентиль с функцией антизамерзания поддерживает температуру не ниже 7 °C согласно строке таблицы.
Вариант выбирают по месту установки, способу управления и требованию к регулированию. Выносной датчик отделяет измерение от корпуса, фиксированная головка ограничивает пользовательскую настройку, электронная требует проверки питания и связи. Любой вариант сопоставляют с давлением, температурой, подключением и паспортом вентиля.
| Значение | Источник |
|---|---|
| Термоголовка с выносным датчиком для установки в труднодоступных местах или за экранами. | инженерная практика; каталог производителя |
| Термоголовка с предустановленной температурой (фиксированное положение, не регулируется пользователем). | инженерная практика; каталог производителя |
| Электронная термоголовка с программируемым расписанием и подключением к системе «умный дом». | инженерная практика; каталог производителя |
| Вентиль с функцией антизамерзания (поддержание температуры не ниже 7 °C). | инженерная практика; каталог производителя |
6. На что влияет и зачем нужно
Терморегулирование меняет подачу теплоносителя через радиатор при изменении температуры воздуха. Это помогает удерживать выбранный режим помещения без постоянного ручного поворота, но результат зависит от места датчика, состояния радиатора и гидравлической схемы. Вентиль не исправляет недостаток расхода или воздух в системе.
При эксплуатации следят за доступом к термоголовке, чистотой соединений и свободным ходом регулирующего элемента. Если температура не меняется после настройки, проверяют направление потока, заполнение радиатора, посадку головки и фактическое положение вентиля. Изменение настройки выполняют после устранения механической причины, а не вместо диагностики.
7. Частые ошибки и на что смотреть
После монтажа проверяют герметичность всех резьбовых соединений и работоспособность вентиля. Утечка на подводке или корпусе может повредить помещение, поэтому влажный след устраняют после безопасного отключения участка. Нельзя прятать соединение за экраном до окончания проверки и подтверждения стабильного режима.
К частым ошибкам относятся неверное направление потока, установка термоголовки в зоне локального нагрева и выбор исполнения без сверки давления, температуры и подключения. При подозрении на заедание проверяют ход элемента и посадку головки. Термоголовка не заменяет регулирование всей системы, если проблема находится в подаче или обратной линии.
Частые вопросы
Как термоголовка меняет работу радиатора?
Термоголовка реагирует на температуру воздуха и перемещает регулирующий элемент в корпусе вентиля. Проход теплоносителя через радиатор меняется, поэтому изменяется его теплоотдача. Для результата важны подающая труба, направление потока, состояние радиатора и место датчика. Вентиль не компенсирует воздух в системе, недостаток расхода или ошибку гидравлической схемы.
Какие параметры сверять перед покупкой вентиля?
Проверяют допустимое давление 10 бар, максимальную температуру 110 °C, типичный Kvs 1.6 м³/ч, диаметр подключения 15 мм и допустимое падение давления 0.1 бар из спецификации. Затем сопоставляют их с паспортом выбранного исполнения, подводкой и рабочей точкой системы. Отдельно уточняют тип термоголовки и совместимость соединения.
Когда нужен выносной датчик термоголовки?
Выносной датчик рассматривают для труднодоступного места или установки за экраном, когда корпус вентиля не видит реальную температуру помещения. Датчик размещают так, чтобы на него не влияли локальный нагрев, мебель и поток от радиатора. Перед выбором проверяют длину и способ прокладки, а после монтажа сравнивают реакцию вентиля с фактическим изменением температуры.
Почему радиатор не реагирует на изменение настройки?
Проверяют заполнение радиатора, направление потока, посадку термоголовки и свободный ход регулирующего элемента. Затем смотрят, нет ли воздуха, закрытого участка или недостатка расхода в подаче. Если соединение влажное, сначала устраняют утечку после безопасного отключения. Изменение положения головки не заменяет диагностику гидравлической причины.
Чем отличаются варианты термоголовок?
Выносной датчик отделяет измерение от корпуса, фиксированная головка имеет предустановленное положение, электронная поддерживает программируемое расписание и связь с системой умного дома. Вентиль с антизамерзанием в таблице поддерживает температуру не ниже 7 °C. Вариант выбирают по месту установки, способу управления, питанию и требованиям системы, а не по внешнему виду.
Что проверить после установки на подающую трубу?
После остановки системы и слива участка проверяют чистоту резьбы, герметизацию, направление потока и правильность посадки корпуса на подающей трубе. Затем устанавливают термоголовку, заполняют систему и осматривают соединения под рабочим режимом. Нельзя закрывать узел экраном до проверки герметичности, плавности хода и реакции на настройку.
