Для корректного выбора арматуры необходимо сопоставить номинальный диаметр, рабочее давление, температуру среды и класс герметичности с паспортными данными производителя. Стальная задвижка 30с41нж против чугунной 30ч6бр: допустимые температура и давление определяются конкретным исполнением и паспортом, а не универсальными пределами материала.
данные обновлены 2026-10-21 ·
Плюсы и минусы
Вариант A
- +проще внедрить и обслуживать
- +ниже требования к инфраструктуре
- −есть ограничения по режиму
Вариант B
- +выше запас по производительности
- +удобнее масштабировать систему
- −выше стоимость и требования к контролю
Выбирайте вариант по рабочей точке, режиму нагрузки и доступности обслуживания.
1. Сравнение арматуры по паспорту
Паспортное сравнение начинают с участка трубопровода, а не с названия серии. Фиксируют рабочую среду, её давление и температуру, требуемую герметичность, условный проход и способ присоединения. Затем сверяют материал корпуса, затвора и уплотнений с паспортом конкретного исполнения. Совпадение номинального диаметра связывает арматуру с трубой, но ещё не подтверждает пригодность узла.
Стальная задвижка 30с41нж и чугунная 30ч6бр могут выполнять функцию перекрытия, но их нельзя считать взаимозаменяемыми по одному назначению. Различаются материалы, привод, соединение, масса и условия эксплуатации. При выборе также оценивают место для демонтажа, доступ к приводу и возможность безопасно отключить участок. Итог делают по совокупности полей паспорта и схеме линии.
Текущая страница в тематической подборке.
Смежная тема кластера «Арматура для пара, газа и нефтепродуктов».
Смежная тема кластера «Арматура для химии, суспензий и санитарных процессов».
Смежная тема кластера «Покрытия и коррозионная стойкость».
Смежная тема кластера «Арматура для пара, газа и нефтепродуктов».
Смежная тема кластера «Арматура для пара, газа и нефтепродуктов».
Смежная тема кластера «Арматура для воды, теплосетей и пожаротушения».
Смежная тема кластера «Арматура для химии, суспензий и санитарных процессов».
Смежная тема кластера «Арматура для воды, теплосетей и пожаротушения».
2. Таблица сравнения
Строки читают по одинаковой последовательности: функция, проход, давление, температура, материал, привод и герметичность. Значение относится к тому исполнению, которое указано в строке; переносить его на другую серию без паспорта нельзя. Если поле отсутствует, его не заменяют предположением по похожей маркировке. Такая проверка сохраняет связь между таблицей и реальной конструкцией.
Сначала исключают варианты, несовместимые со средой или присоединением. После этого сопоставляют потери давления, способ управления, обслуживание и доступ к узлу. Для горячего водоснабжения, охлаждающей воды, пара, газа и химической среды набор проверок различается. Таблица помогает сузить поиск, но монтажное решение подтверждают схемой участка и документами изделия.
3. Определения вариантов

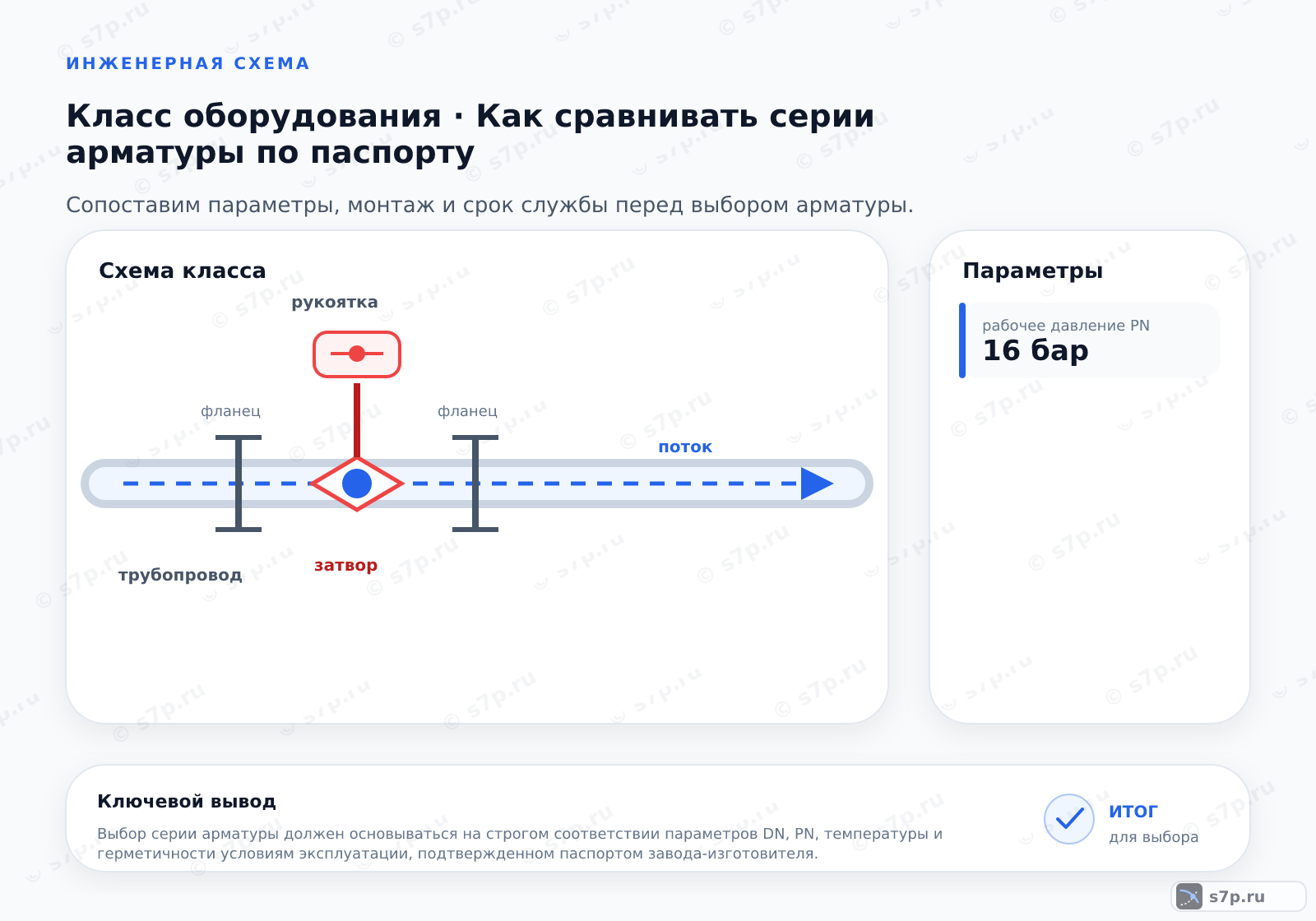

Задвижка перекрывает поток перемещением затвора, а привод передаёт усилие на шток. В паспорте отдельно читают конструкцию корпуса, затвора и уплотнений, потому что одна и та же функция не описывает стойкость к конкретной среде. Фланцевое исполнение требует соосности труб, подходящей прокладки и равномерной затяжки крепежа.
У серий меняются форма прохода, способ управления, усилие на приводе и порядок ремонта. Поэтому обозначение материала не заменяет описание исполнения. При разборе паспорта отделяют конструктивные признаки от предельных параметров, затем сверяют их с рабочей схемой, местом установки и доступом для обслуживания. Такой порядок выявляет несовместимость до монтажа.
4. Когда что применять
В таблице для горячего водоснабжения приведён пример стальной задвижки с ручным приводом: температура 90°C, давление 6 бар, DN50 и PN16. Для охлаждения воды до 50°C выбирают чугунный вариант DN100 PN10 с фланцевым соединением. Эти строки иллюстрируют сопоставление режима и исполнения; их нельзя превращать в универсальные пределы для любой модели.
Для паропровода в таблице указаны 400°C, стальная задвижка 30с41нж, DN80 и PN16 с зубчатым приводом. Для кислотной среды приведён фторопластовый кран с классом герметичности А. Газовую линию рассматривают отдельно: фиксируют свойства газа, давление, требования безопасности, материал, герметичность и управление, не назначая изделие по одному признаку.
| Значение | Источник |
|---|---|
| Для системы горячего водоснабжения с температурой 90°C и давлением 6 бар может подойти стальная задвижка DN50 PN16 с ручным приводом. | инженерная практика; сверить по паспорту |
| Для газопровода выбирают арматуру по параметрам газа, давлению, стандартам, материалу, классу герметичности и требованиям безопасности; нержавеющая сталь и электропривод не обязательны всегда. | инженерная практика; сверить по паспорту |
| Для системы охлаждения воды до 50°C подходит чугунная задвижка DN100 PN10 с фланцевым соединением. | инженерная практика; сверить по паспорту |
| Для паропровода 400°C используется стальная задвижка 30с41нж DN80 PN16 с зубчатым приводом. | инженерная практика; сверить по паспорту |
| Для химической промышленности с кислотной средой применяется кран из фторопласта с классом герметичности А. | инженерная практика; сверить по паспорту |
5. Эксплуатация
Эксплуатационные значения привязывают к конкретной модели и составу работ. Стоимость без демонтажа, подготовки участка и проверки соединений не описывает всю замену. Потери давления оценивают по режиму линии, а массу — по опорам, доставке и доступу.
Перед обслуживанием подтверждают отключение участка, возможность сброса среды и безопасное снятие привода. После установки осматривают фланцы, положение затвора и наружную герметичность, затем сопоставляют поведение узла с паспортом. Срок службы из таблицы остаётся справочным значением: фактический ресурс зависит от среды, циклов управления и состояния уплотнений.
| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Потери давления | 0.5 бар | бар | инженерная практика; сверить по паспорту |
| Срок службы | 20 лет | лет | инженерная практика; сверить по паспорту |
| Вес изделия | 15 кг | кг | инженерная практика; сверить по паспорту |
Частые вопросы
Как сопоставить стальную 30с41нж и чугунную 30ч6бр?
Сначала фиксируют среду, давление, температуру, требуемую герметичность и способ присоединения. Затем сравнивают корпус, затвор, уплотнения, привод и доступ для обслуживания по паспортам конкретных исполнений. Одинаковая функция перекрытия не делает задвижки взаимозаменяемыми. Стальную и чугунную модели рассматривают как варианты для разных условий линии, а итог подтверждают схемой участка и документами изделия.
Что проверять кроме DN при чтении паспорта?
Помимо номинального прохода проверяют рабочую среду, давление и температуру, материал корпуса и уплотнений, тип затвора, привод, герметичность и способ присоединения. Отдельно оценивают массу, доступ к ремонту и возможность отключить участок. Совпадение DN связывает арматуру с трубой, но не показывает, выдержит ли конкретное исполнение режим и будет ли совместимо со средой.
Почему строку таблицы нельзя переносить на другую модель?
Строка относится к определённому исполнению, у которого свои корпус, материалы, привод и ограничения. Даже одинаковые проход или назначение не подтверждают одинаковое давление, температуру и герметичность. Поэтому значение из таблицы используют для предварительного сравнения, затем сверяют с паспортом соседней серии. Если поле в её документе отсутствует, его не заменяют предположением по похожей маркировке.
Как учесть привод и соединение при замене?
Сначала проверяют, как управляется существующий узел и есть ли место для снятия привода. Затем сопоставляют тип присоединения, соосность труб, прокладку, крепёж и строительные размеры новой арматуры. Ручной и зубчатый приводы требуют разного доступа и усилия. После установки контролируют положение затвора, ход привода, соединения и отсутствие внешней течи при рабочем режиме.
Как выбрать исполнение для газа или кислой среды?
Для газовой линии описывают свойства газа, давление, требования безопасности, материал, класс герметичности и способ управления; материал и электропривод не назначают заранее. Для кислой среды проверяют совместимость фторопласта и остальных деталей с реагентом, а также требуемый класс герметичности. В обоих случаях окончательное решение принимают по паспорту конкретного исполнения и схеме участка.
Какие эксплуатационные признаки влияют на замену?
Смотрят на потери давления, массу, доступ к обслуживанию, состояние соединений, усилие управления и следы наружной течи. Стоимость замены оценивают вместе с демонтажом, подготовкой участка и проверкой после монтажа. Указанный ресурс не заменяет осмотр: фактическое состояние зависит от среды, циклов управления и уплотнений. Перед работой подтверждают отключение и сброс среды.
