Сильфонные компенсаторы выбирают по требуемому осевому или поперечному перемещению, диаметру, давлению, температуре и материалу сильфона с учётом схемы прокладки; для заданной модели осевая компенсация составляет 40 мм при рабочей температуре 200 °C. Монтаж включает соосное соединение, установку упорных опор и направляющих, сохранение предусмотренного хода и последующий осмотр герметичности, перекоса, коррозии и повреждений.

данные обновлены 2026-10-21 ·

СЛОЖНОСТЬСредняя
ВРЕМЯ30–60 мин
ИНСТРУМЕНТЫключи, мультиметр, манометр
ЗАПЧАСТИпрокладки и расходные материалы

Пошагово

Внимание. Перед работой отключите питание, перекройте подачу и дождитесь безопасной температуры теплоносителя. Для газового оборудования привлекайте квалифицированного специалиста.
  1. 1
    Шаг 1

    Определить длину прямого участка трубопровода и температурный перепад.

  2. 2
    Шаг 2

    Рассчитать требуемое осевое смещение по формуле линейного расширения.

  3. 3
    Шаг 3

    Выбрать тип компенсатора (осевой, торцевой, боковой) по схеме прокладки.

  4. 4
    Шаг 4

    Подобрать материал сильфона в зависимости от температуры и среды.

  5. 5
    Шаг 5

    Проверить рабочее давление и диаметр на соответствие паспортным этим.

  6. 6
    Шаг 6

    Установить упорные опоры и направляющие для фиксации компенсатора.

1. Зачем нужны сильфонные компенсаторы и направляющие

Сильфонный компенсатор допускает предусмотренное осевое перемещение трубопровода при температурном расширении и одновременно снижает передачу вибрации на соседние участки. Он работает только в пределах своей конструкции: требуемое движение, давление, температура и диаметр сопоставляют с паспортом до монтажа.

В состав узла входят сильфон, присоединения, неподвижные опоры и направляющие. Опоры удерживают трубопровод, а направляющие задают ось перемещения. Если участок собран с перекосом или боковой нагрузкой, гибкий элемент получает усилие, для которого он не предназначен.

Сильфонные компенсаторы

Текущая страница в тематической подборке.

эта страница
Арматура для газопровода

Смежная тема кластера «Арматура для пара, газа и нефтепродуктов».

открыть тему →
Арматура для химических сред

Смежная тема кластера «Арматура для химии, суспензий и санитарных процессов».

открыть тему →
Арматура для хлоридных и агрессивных сред

Смежная тема кластера «Покрытия и коррозионная стойкость».

открыть тему →
Арматура для нефти и нефтепродуктов

Смежная тема кластера «Арматура для пара, газа и нефтепродуктов».

открыть тему →
Арматура для пара

Смежная тема кластера «Арматура для пара, газа и нефтепродуктов».

открыть тему →
Арматура для пожаротушения

Смежная тема кластера «Арматура для воды, теплосетей и пожаротушения».

открыть тему →
Арматура для суспензий и шламов

Смежная тема кластера «Арматура для химии, суспензий и санитарных процессов».

открыть тему →
Арматура для тепловых сетей и HVAC

Смежная тема кластера «Арматура для воды, теплосетей и пожаротушения».

открыть тему →

2. Устройство и принцип работы

Сначала определяют длину прямого участка и температурный перепад, затем рассчитывают требуемое осевое смещение. Тип компенсатора выбирают по схеме прокладки, материал сильфона — по среде и температуре, после чего проверяют рабочее давление и диаметр.

Монтаж завершают установкой упорных опор и направляющих. Они удерживают участок и оставляют компенсатору только предусмотренное движение. После запуска осматривают соединения и сильфон, обращая внимание на перекос, коррозию, повреждения и признаки утечки.

ИНФОГРАФИКА · СХЕМАWEBP · PNG

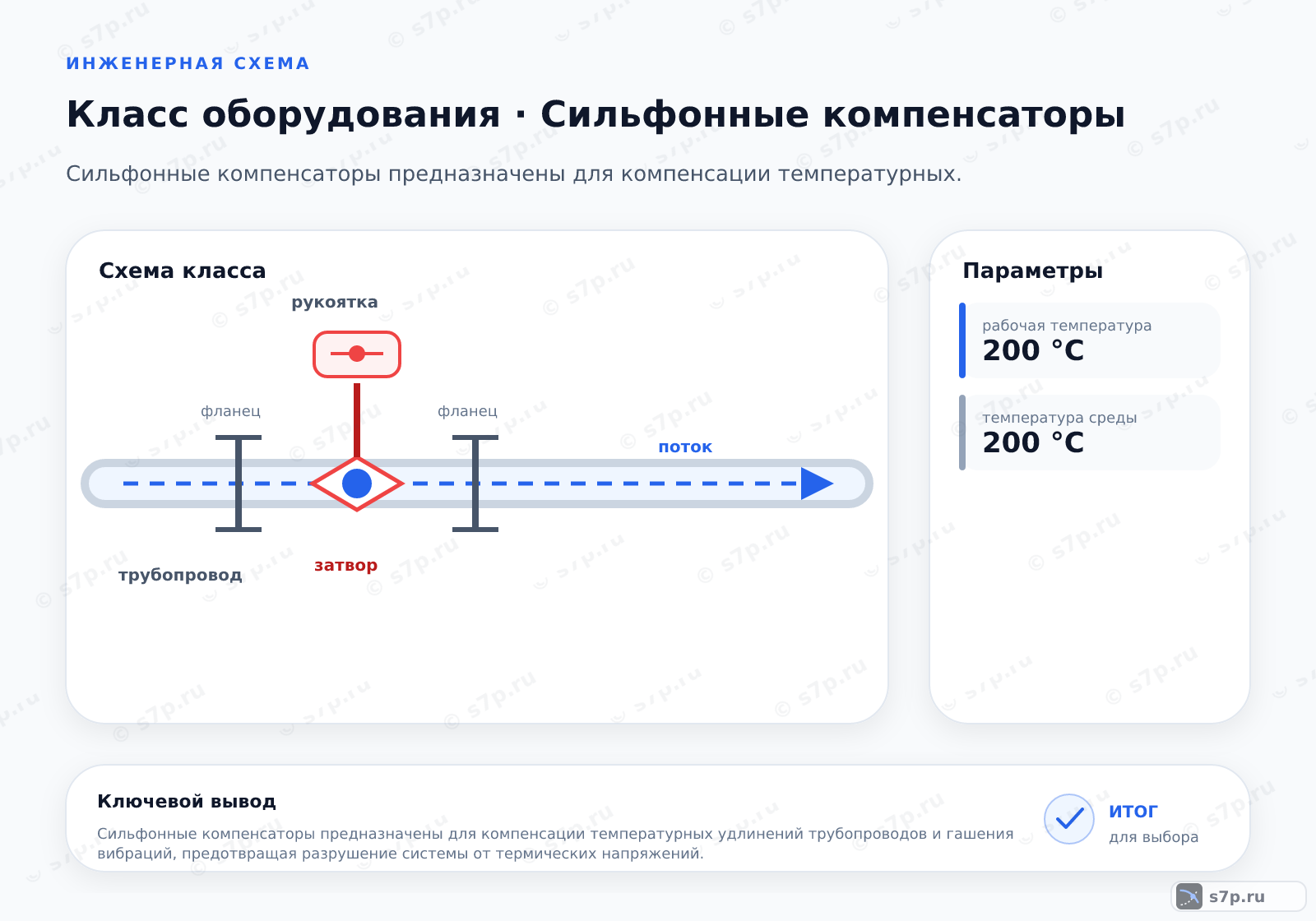

Схема класса «арматура» для темы «Сильфонные компенсаторы»: ключевые параметры — рабочая температура — 200 °C; температура среды — 200 °C
