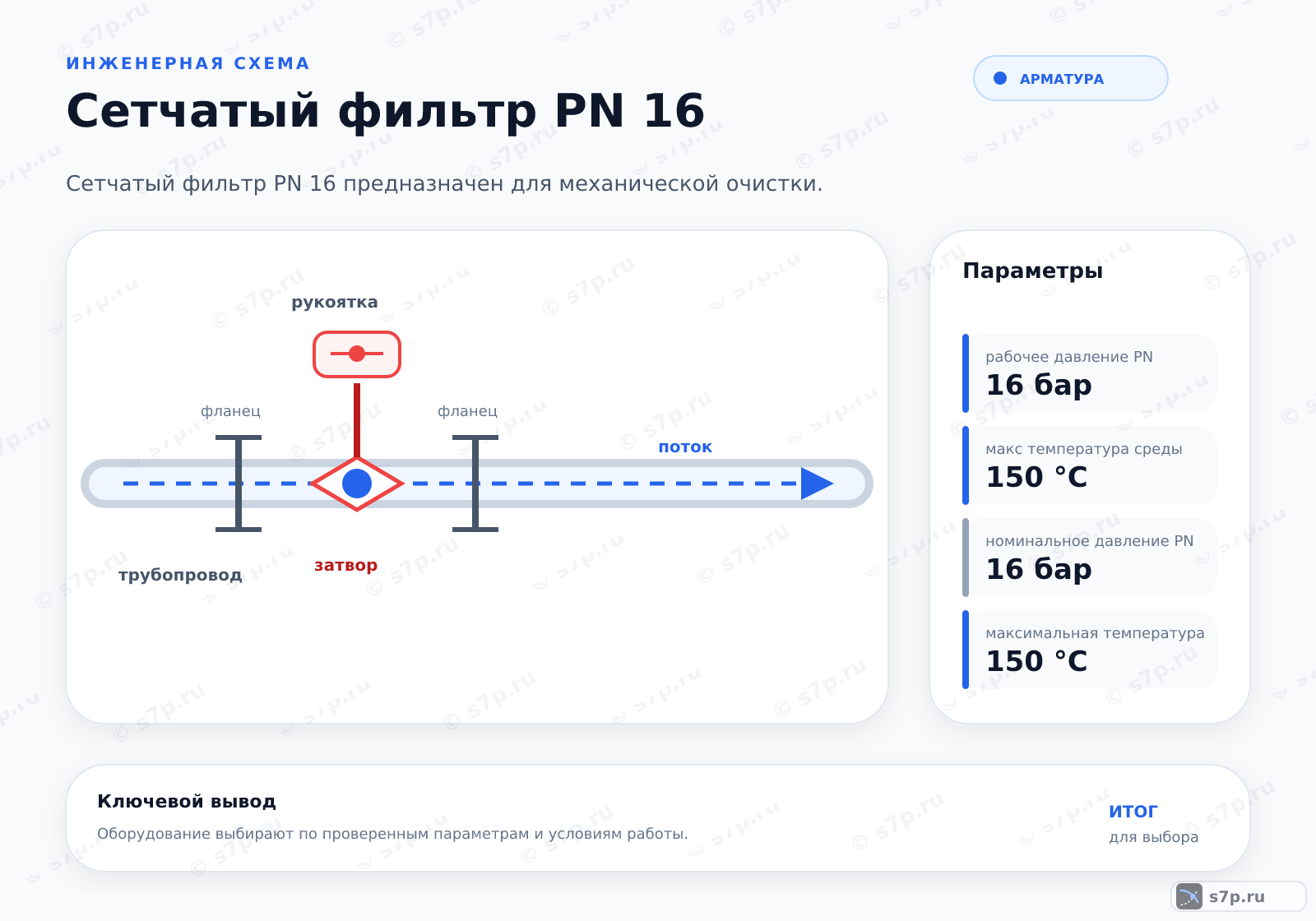

PN 16 — номинальный класс 16 бар при эталонной температуре по ГОСТ 356, а не гарантированный максимум в любых условиях: с ростом температуры допустимое давление снижается. Сетчатый фильтр PN 16 — это трубопроводная арматура для механической очистки воды или теплоносителя от твердых частиц, размер которых определяется ячейкой фильтра.
данные обновлены 2026-10-21 ·
1. Как выбирают сетчатый фильтр по классу PN 16
Для PN 16 допустимое рабочее давление зависит от температуры и материала корпуса. Внутри находится сетка из нержавеющей стали, которая задерживает примеси. Фильтр устанавливается перед насосами, котлами и счетчиками воды для защиты от повреждений.
Сетчатый фильтр PN 16 задерживает твёрдые частицы в потоке воды или теплоносителя, пока среда проходит через сменный сетчатый элемент. Обозначение давления относится к классу исполнения, а фактический допустимый режим нужно сопоставлять с температурой, материалом корпуса и паспортом конкретного фильтра.
Корпус, крышка, сетка и уплотнение работают как один обслуживаемый узел. При выборе заранее предусматривают слив среды, доступ к крышке и возможность извлечь элемент. Так фильтр защищает последующую арматуру и остаётся пригодным для промывки без нарушения соединений трубопровода.
Текущая страница в тематической подборке.
Смежная тема кластера «Арматура для пара, газа и нефтепродуктов».
Смежная тема кластера «Арматура для химии, суспензий и санитарных процессов».
Смежная тема кластера «Покрытия и коррозионная стойкость».
Смежная тема кластера «Арматура для пара, газа и нефтепродуктов».
Смежная тема кластера «Арматура для пара, газа и нефтепродуктов».
Смежная тема кластера «Арматура для воды, теплосетей и пожаротушения».
Смежная тема кластера «Арматура для химии, суспензий и санитарных процессов».
Смежная тема кластера «Арматура для воды, теплосетей и пожаротушения».
2. Устройство и принцип работы
Для очистки перекрывают участок и сливают воду, затем снимают крышку, извлекают сетку и удаляют осадок с элемента и внутренней поверхности корпуса. После промывки сетку возвращают на место, проверяют уплотнитель, закрывают крышку и постепенно открывают запорную арматуру.
Порядок нужен для того, чтобы загрязнение не попало обратно в поток и чтобы крышка села без перекоса. Перед открытием участка осматривают резьбу или крепёж, после запуска проверяют герметичность и сравнивают давление до и после фильтра с прежним режимом.
- Шаг 1Перекройте запорную арматуру и слейте воду из участка трубопровода.
- Шаг 2Открутите болты или гайки крышки фильтра с помощью ключа.
- Шаг 3Извлеките сетчатый элемент из корпуса фильтра.
- Шаг 4Промойте сетку под напором воды или почистите щеткой.
- Шаг 5Очистите внутреннюю поверхность корпуса от осадка.
- Шаг 6Установите сетку на место и проверьте целостность уплотнителя.
- Шаг 7Закрутите крышку и откройте запорную арматуру.
3. Ключевые параметры

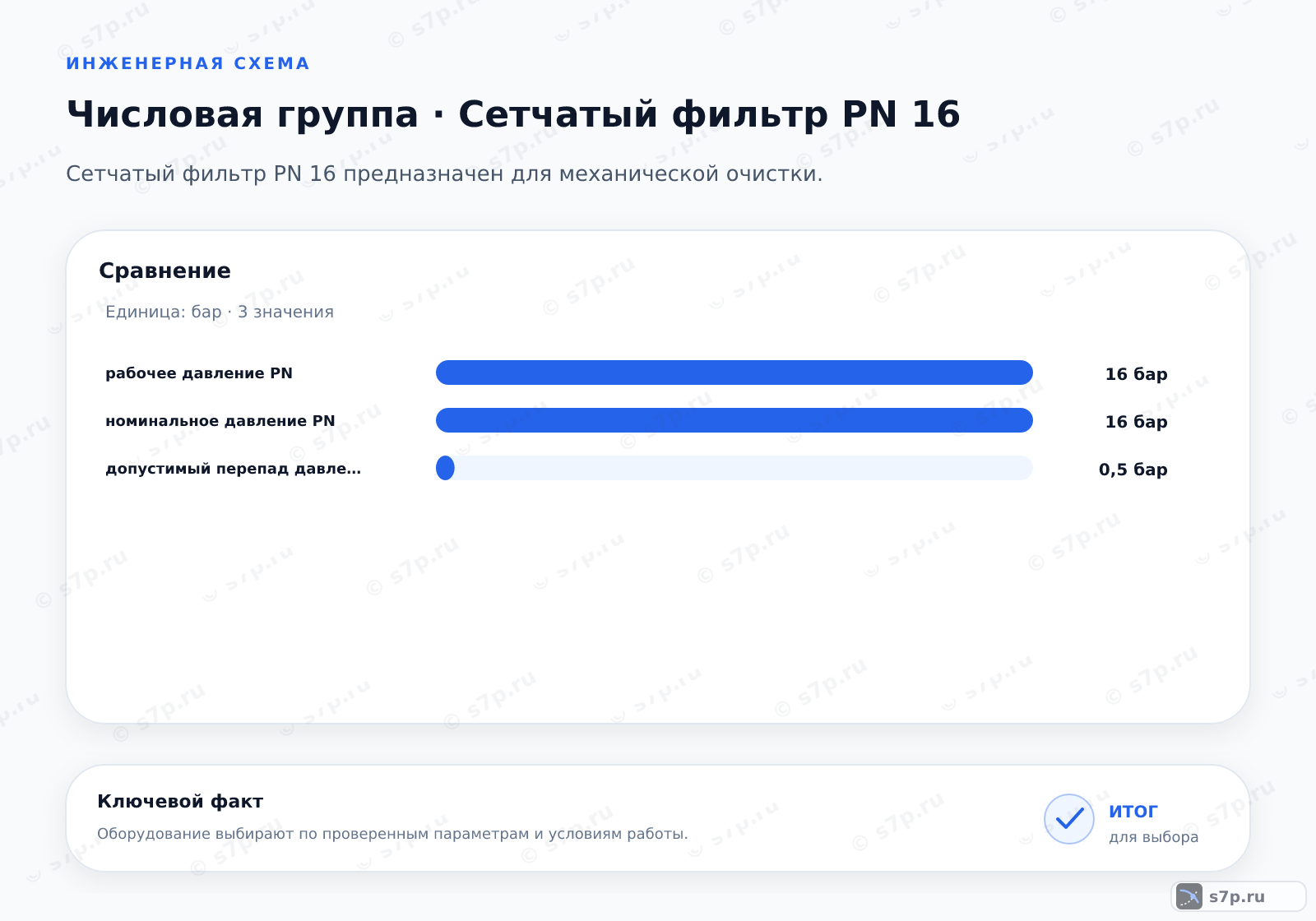

В спецификации указаны рабочее давление PN 16 бар, максимальная температура среды 150 °C, размер ячейки сетки 1.5 мм и допустимый перепад давления 0.5 бар. Эти значения задают исходные границы проверки, но не отменяют сверку с паспортом узла и фактическими условиями трубопровода.
Размер ячейки определяет, какие частицы задерживаются, а перепад показывает степень сопротивления загрязнённого элемента. Давление и температура относятся ко всему рабочему режиму: при нагреве допустимое давление может быть ограничено. Состояние уплотнений и корпуса проверяют одновременно с параметрами потока.
| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Рабочее давление PN | 16 бар | бар | ГОСТ Р 54807-2011 |
| Макс температура среды | 150 °C | °C | инженерная практика; сверить по паспорту |
| Размер ячейки сетки | 1.5 мм | мм | инженерная практика; сверить по паспорту |
| Допустимый перепад давления | 0.5 бар | бар | инженерная практика; сверить по паспорту |
| Материал корпуса (шт) | 0 шт | шт | инженерная практика; сверить по паспорту |
| Материал корпуса (шт) | 0 шт | шт | инженерная практика; сверить по паспорту |
| Материал корпуса (шт) | 0 шт | шт | инженерная практика; сверить по паспорту |

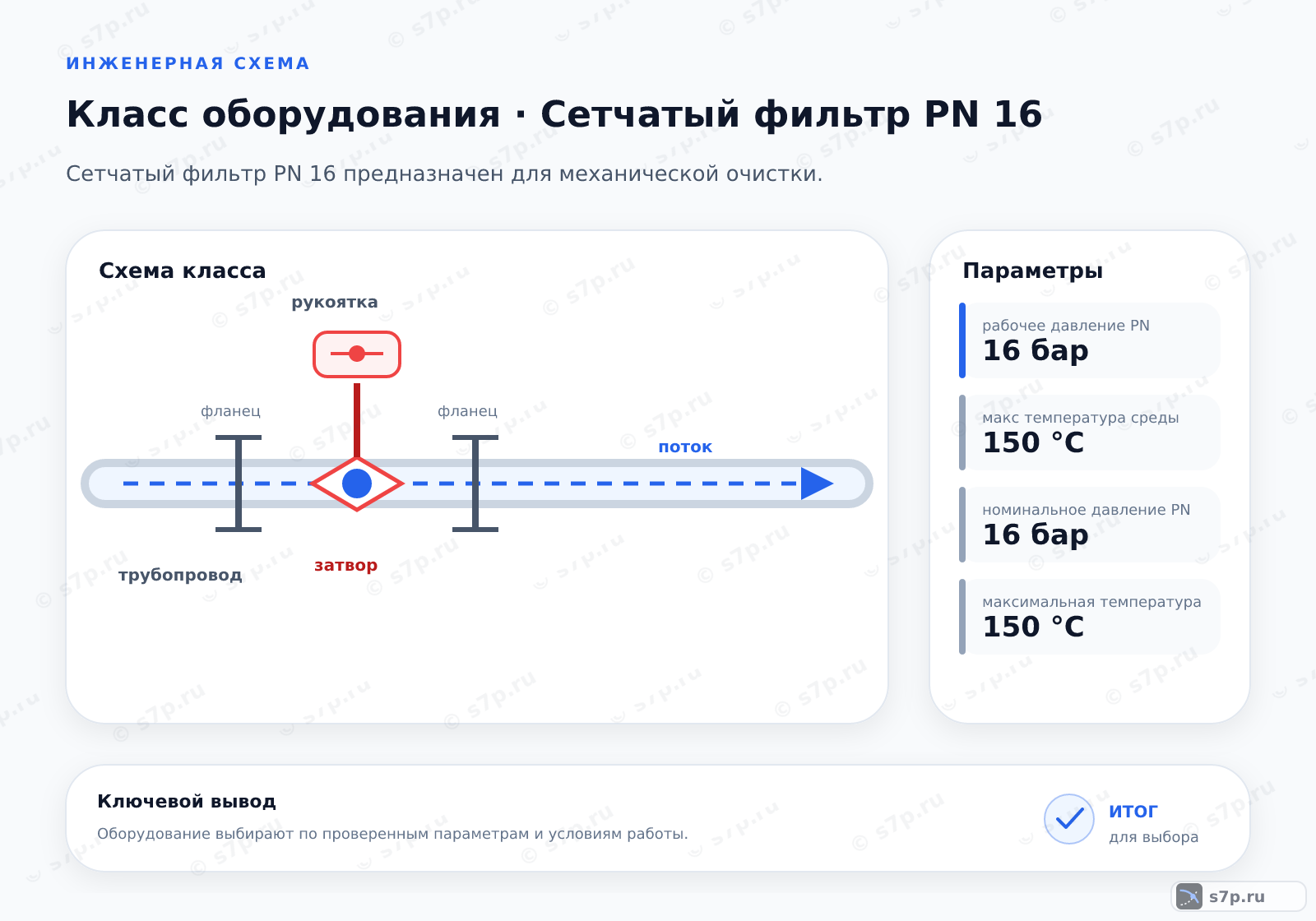

4. Схема обслуживания сетчатого фильтра PN 16
В схеме фильтр расположен на участке, который можно перекрыть и освободить от воды перед обслуживанием. Поток проходит через сетку, осадок остаётся внутри корпуса, а крышка обеспечивает доступ к элементу. При монтаже направление движения сверяют со стрелкой на корпусе.
После очистки проверяют, что сетка опирается без перекоса, уплотнитель не повреждён, а крышка затянута равномерно. Резкое открытие запорной арматуры после сборки затрудняет поиск течи, поэтому запуск выполняют с наблюдением за соединением и показаниями давления.
5. Виды и разновидности
Стальной фильтр с резьбовым соединением удобен для участка со съёмной крышкой, исполнение из нержавеющей стали с фланцами применяют при соответствующей схеме присоединения. Магнитный уловитель добавляют для ферромагнитных примесей, а вертикальная компоновка помогает разместить корпус при ограниченном пространстве.
Разновидность выбирают по материалу среды, соединению и способу обслуживания, а не только по обозначению PN. Для каждого исполнения проверяют место извлечения сетки, доступ к крепежу и совместимость уплотнителя. Если загрязнение содержит немагнитные частицы, одного магнитного элемента недостаточно.
| Значение | Источник |
|---|---|
| Стальной фильтр с резьбовым соединением и съемной крышкой. | инженерная практика; сверить по паспорту |
| Фильтр из нержавеющей стали с фланцевым соединением для больших диаметров. | инженерная практика; сверить по паспорту |
| Фильтр с магнитным уловителем для задержки ферромагнитных примесей. | инженерная практика; сверить по паспорту |
| Фильтр с вертикальным расположением корпуса для экономии места. | инженерная практика; сверить по паспорту |
6. Частые ошибки и на что смотреть
Повреждённое или неподходящее уплотнение даёт течь после сборки и может нарушить положение сетки. Перед закрытием корпуса очищают посадочную поверхность, осматривают уплотнитель и не заменяют его случайным материалом. Если крышка требует чрезмерного усилия, проверяют перекос и состояние резьбы.
Другие ошибки связаны с обслуживанием под давлением, установкой против направления потока и пропуском контроля после запуска. Загрязнение оценивают по перепаду до и после фильтра; при его росте сначала изолируют участок, затем очищают сетку и повторно проверяют герметичность соединения.
Частые вопросы
Как понимать обозначение PN 16 при нагреве среды?
PN 16 обозначает номинальный класс давления, но не означает одно и то же допустимое значение при любой температуре. В спецификации фильтра рабочее давление указано как 16 бар, а максимальная температура среды — 150 °C; фактическое сочетание проверяют по паспорту конкретного корпуса. При нагреве допустимое давление может снижаться, поэтому маркировку не используют отдельно от температурного режима.
Как очистить сетку без повреждения фильтра?
Сначала перекрывают участок и сливают воду, затем снимают крышку, извлекают сетчатый элемент и очищают его от осадка. Внутреннюю поверхность корпуса также промывают, после чего проверяют сетку и уплотнитель, возвращают элемент на место и равномерно закрывают крышку. Запорную арматуру открывают постепенно, наблюдая за соединением. Обслуживание под давлением не проводят, поскольку это мешает безопасно проверить посадку деталей.
Когда перепад давления требует промывки элемента?
В спецификации допустимый перепад указан как 0.5 бар, но решение принимают по фактическому режиму и паспорту фильтра. Сначала сравнивают давление до и после корпуса при сопоставимом расходе, затем проверяют исправность манометров и направление потока. Если значение растёт и сетка покрыта осадком, участок изолируют, очищают элемент и после запуска повторяют измерение.
Чем отличаются резьбовое, фланцевое и магнитное исполнения?
Стальной фильтр с резьбовым соединением подходит для схемы со съёмной крышкой и соответствующей резьбой. Нержавеющее фланцевое исполнение выбирают при таком же типе присоединения и нужном доступе к крепежу. Магнитный уловитель задерживает ферромагнитные примеси, но не заменяет сетку для немагнитного осадка. В каждом случае проверяют материал, место очистки, уплотнение и рабочий режим корпуса.
Почему фильтр нельзя запускать сразу после сборки?
После установки сетки и крышки нужно проверить посадку элемента, целостность уплотнителя и равномерность затяжки. Резкое открытие арматуры может проявить течь до того, как соединение осмотрено, а загрязнение посадочной поверхности нарушит герметичность. Запуск выполняют постепенно, наблюдая за крышкой и фланцами. Затем сравнивают давление до и после фильтра с прежним режимом и фиксируют результат очистки.
Как выбрать ячейку для воды или теплоносителя?
Размер ячейки выбирают по размеру частиц, которые нужно задержать, и по допустимому сопротивлению линии. Для этого фильтра в спецификации приведена ячейка 1.5 мм, но её нельзя переносить на другой состав среды без проверки. Более тонкая фильтрация увеличивает частоту очистки, а слишком крупная сетка пропускает нежелательные частицы. После выбора проверяют перепад 0.5 бар и условия обслуживания.
