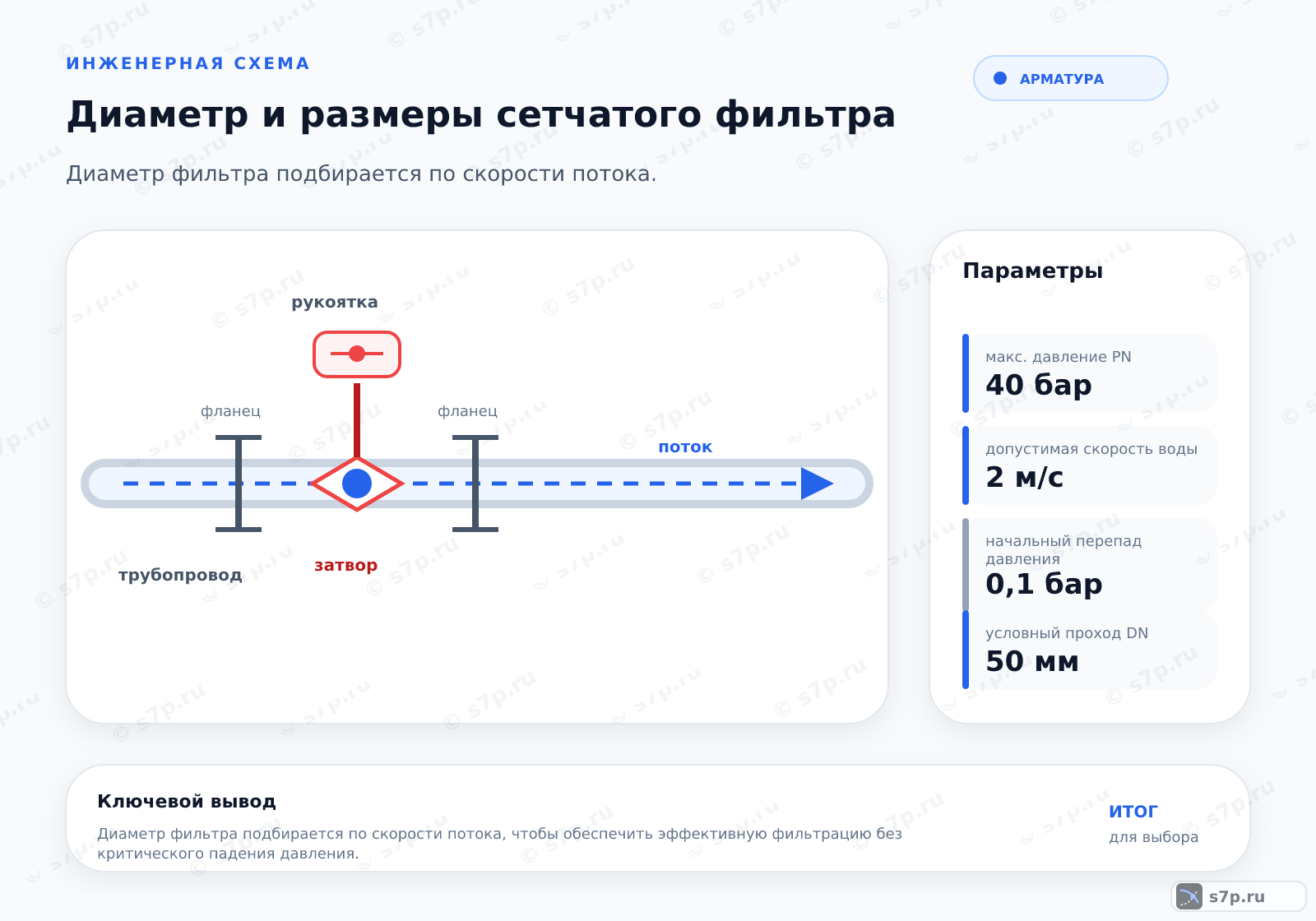

Диаметр фильтра подбирается по скорости потока, чтобы обеспечить эффективную фильтрацию без критического падения давления. Определить номинальный расход среды в м³/ч. Установка против направления потока нарушает работу фильтра.
данные обновлены 2026-10-21 ·
Расчёт для вашего объекта
Введите мощность и температурный график — расход и ориентировочный напор пересчитаются в браузере без передачи данных.
1. Как размер фильтра влияет на расход и сопротивление
Диаметр сетчатого фильтра связывают с расходом и скоростью среды, потому что слишком узкий проход увеличивает сопротивление и ускоряет накопление загрязнений. Номинальный проход выбирают по реальной трубе и режиму, а не по внешнему сходству с соседней арматурой.
Фильтр ставят так, чтобы поток проходил через сетчатый элемент в предусмотренном направлении. До монтажа оставляют место для снятия крышки и промывки сетки, а рядом предусматривают точки контроля давления. Так размер становится частью обслуживаемой схемы, а не отдельной строкой маркировки.
Текущая страница в тематической подборке.
Смежная тема кластера «Арматура для пара, газа и нефтепродуктов».
Смежная тема кластера «Арматура для химии, суспензий и санитарных процессов».
Смежная тема кластера «Покрытия и коррозионная стойкость».
Смежная тема кластера «Арматура для пара, газа и нефтепродуктов».
Смежная тема кластера «Арматура для пара, газа и нефтепродуктов».
Смежная тема кластера «Арматура для воды, теплосетей и пожаротушения».
Смежная тема кластера «Арматура для химии, суспензий и санитарных процессов».
Смежная тема кластера «Арматура для воды, теплосетей и пожаротушения».
2. Устройство и принцип работы
Перед выбором определяют номинальный расход, рассчитывают скорость в трубе и подбирают стандартный условный проход. После этого проверяют допустимое давление системы, устанавливают манометры до и после фильтра и фиксируют начальный перепад давления для дальнейшего сравнения.
Сетчатый элемент задерживает твёрдые частицы, но по мере загрязнения увеличивает сопротивление. Поэтому крышку, направление потока и доступ к сетке рассматривают вместе. Если начальные показания сняты неправильно, по последующему перепаду нельзя надёжно отличить засорение от ошибки монтажа или изменения расхода.
- Шаг 1Определить номинальный расход среды в м³/ч.
- Шаг 2Рассчитать скорость потока в трубе.
- Шаг 3Выбрать стандартный диаметр DN по таблице.
- Шаг 4Проверить допустимое давление PN системы.
- Шаг 5Установить манометры до и после фильтра.
- Шаг 6Зафиксировать начальное значение перепада давления.
3. Ключевые параметры
Спецификация содержит допустимую скорость воды 2 м/с, начальный перепад давления 0.1 бар, условный проход DN 50 мм, условное давление PN 16 бар, размер ячейки сетки 2 мм и максимальную температуру среды 150 °C. Эти параметры оценивают совместно с расходом, составом среды и возможностью очистки.
Скорость и размер ячейки влияют на сопротивление и частоту обслуживания, а давление и температура ограничивают область применения корпуса. Размер присоединения должен совпадать с трубопроводом и схемой, но не определяет сам по себе качество фильтрации. Перед запуском подтверждают состояние сетки и уплотнений.
| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Допустимая скорость воды | 2 м/с | м/с | СП 40-107-2003 |
| Начальный перепад давления | 0.1 бар | бар | инженерная практика; сверить по паспорту |
| Условный проход DN | 50 мм | мм | ГОСТ 17378-2001 |
| Условное давление PN | 16 бар | бар | ГОСТ 33259-2015 |
| Размер ячейки сетки | 2 мм | мм | инженерная практика; сверить по паспорту |
| Макс. температура среды | 150 °C | °C | инженерная практика; сверить по паспорту |

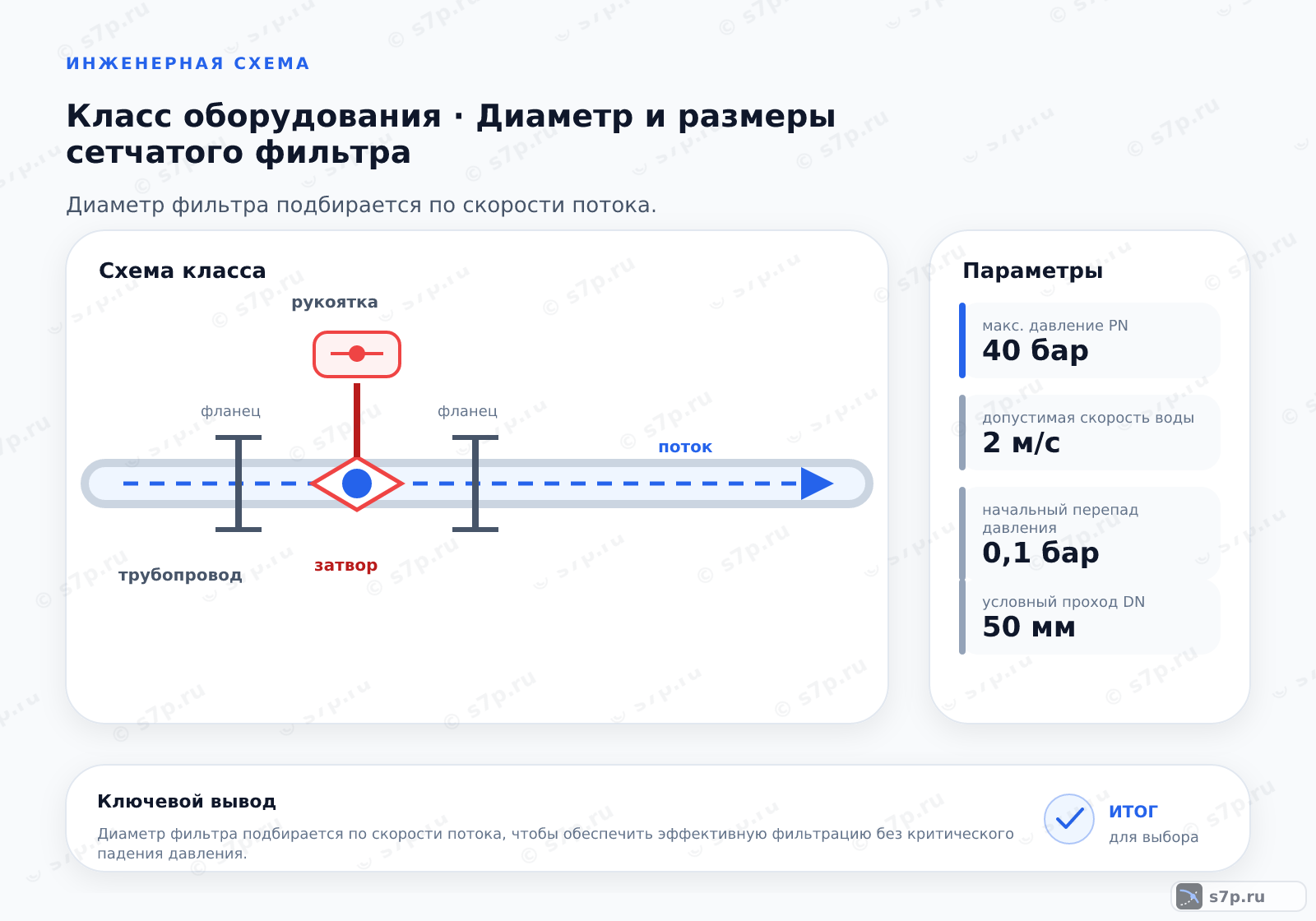

4. Схема обслуживания фильтра с контролем перепада
На схеме фильтр расположен на участке, где его можно отключить и разобрать без демонтажа всей линии. Манометры до и после корпуса показывают изменение давления на сетке, а стрелка на корпусе задаёт направление движения среды.
При чтении схемы отдельно проверяют место для извлечения элемента, положение крышки и возможность безопасно сбросить давление. Если фильтр установлен против потока или без доступа к сетке, правильный диаметр не устранит эксплуатационные трудности и не позволит вовремя заметить засорение.
5. Виды и разновидности
Y-образный фильтр размещает сетку в боковом отводе, T-образный использует верхнюю крышку, магнитный вариант дополнительно удерживает ферросодержащие частицы, а модель с автоматической промывкой уменьшает ручные операции обслуживания. Выбор зависит от состава среды, места установки и способа удаления загрязнений.
Сравнивая варианты, проверяют не только форму корпуса, но и доступ к сетке, направление потока, присоединение и допустимый режим. Магнитный уловитель не заменяет сетку, если в среде есть немагнитные частицы; автоматическая промывка также требует подходящей схемы отвода загрязнений.
| Значение | Источник |
|---|---|
| Y-образный фильтр с боковым расположением сетки. | инженерная практика; сверить по паспорту |
| T-образный фильтр с верхней крышкой. | инженерная практика; сверить по паспорту |
| Фильтр с магнитным уловителем ферросодержащих частиц. | инженерная практика; сверить по паспорту |
| Фильтр с автоматической промывкой сетки. | инженерная практика; сверить по паспорту |
6. Частые ошибки и на что смотреть
Загрязнённая сетка увеличивает перепад давления и может уменьшить расход в защищаемой ветви. Слишком мелкая ячейка задерживает больше частиц, но требует более частой очистки. До изменения размера фильтра сначала сравнивают показания до и после корпуса и проверяют фактический состав загрязнения.
Ошибки возникают также при установке против стрелки, отсутствии запорной арматуры для обслуживания или повреждении уплотнения крышки. После очистки фиксируют новое исходное давление и убеждаются, что сетка установлена без перекоса. Если перепад не восстановился, ищут засорение в линии и неисправность манометров.
Частые вопросы
Как связать условный проход с расходом воды?
Сначала определяют номинальный расход, затем рассчитывают скорость в трубе и проверяют, какой условный проход удерживает режим без лишнего сопротивления. Для этой рабочей точки допустимая скорость воды составляет 2 м/с, а условный проход указан как 50 мм. Это не универсальная пара для любой системы: фактический выбор зависит от расхода, среды, ячейки сетки и давления. После подбора проверяют доступ к очистке.
Что означает рост перепада на сетчатом элементе?
Рост перепада обычно показывает, что сетка накопила частицы и стала сильнее сопротивляться потоку. Сначала сравнивают манометры до и после корпуса, убеждаются в исправности приборов и проверяют, не изменился ли расход. В качестве исходной точки в спецификации приведён перепад 0.1 бар. Если после промывки значение не возвращается, ищут повреждение сетки, засорение линии или ошибку направления потока.
Как выбрать между Y-образным и T-образным корпусом?
Y-образный вариант размещает сетку в боковом отводе, T-образный использует верхнюю крышку. Сравнивают их по месту установки, направлению потока, доступу для извлечения элемента и возможности безопасно слить среду. Если важна задержка ферросодержащих частиц, рассматривают магнитный уловитель; при подходящей схеме обслуживания возможна автоматическая промывка. Форма корпуса не отменяет проверки давления, температуры и размера ячейки.
Что меняется при выборе более мелкой ячейки?
Более мелкая ячейка задерживает частицы меньшего размера, но быстрее накапливает загрязнение и увеличивает сопротивление. В исходной спецификации размер ячейки указан как 2 мм; его сопоставляют с составом среды и допустимым перепадом. Если фильтр приходится часто очищать, проверяют не только сетку, но и источник загрязнения, скорость потока и возможность установить другой способ предварительной защиты.
Где ставить манометры относительно фильтра?
Манометры размещают до и после корпуса, чтобы видеть перепад давления на сетке. Показания снимают при сопоставимом расходе и рабочем режиме, иначе изменение нагрузки можно принять за засорение. При монтаже оставляют доступ к приборам и крышке, а стрелку на корпусе направляют по движению среды. После очистки фиксируют новое значение и сравнивают его с исходным перепадом.
Какие ошибки мешают обслуживать фильтр?
Чаще всего фильтр ставят против стрелки, не оставляют места для снятия крышки или не предусматривают запорную арматуру для изоляции участка. Дополнительная проблема — слишком мелкая сетка при загрязнённой среде и повреждённое уплотнение после сборки. Перед запуском проверяют направление, состояние элемента и герметичность. Если давление растёт, сначала безопасно отключают корпус и очищают сетку, а не увеличивают давление насоса.
