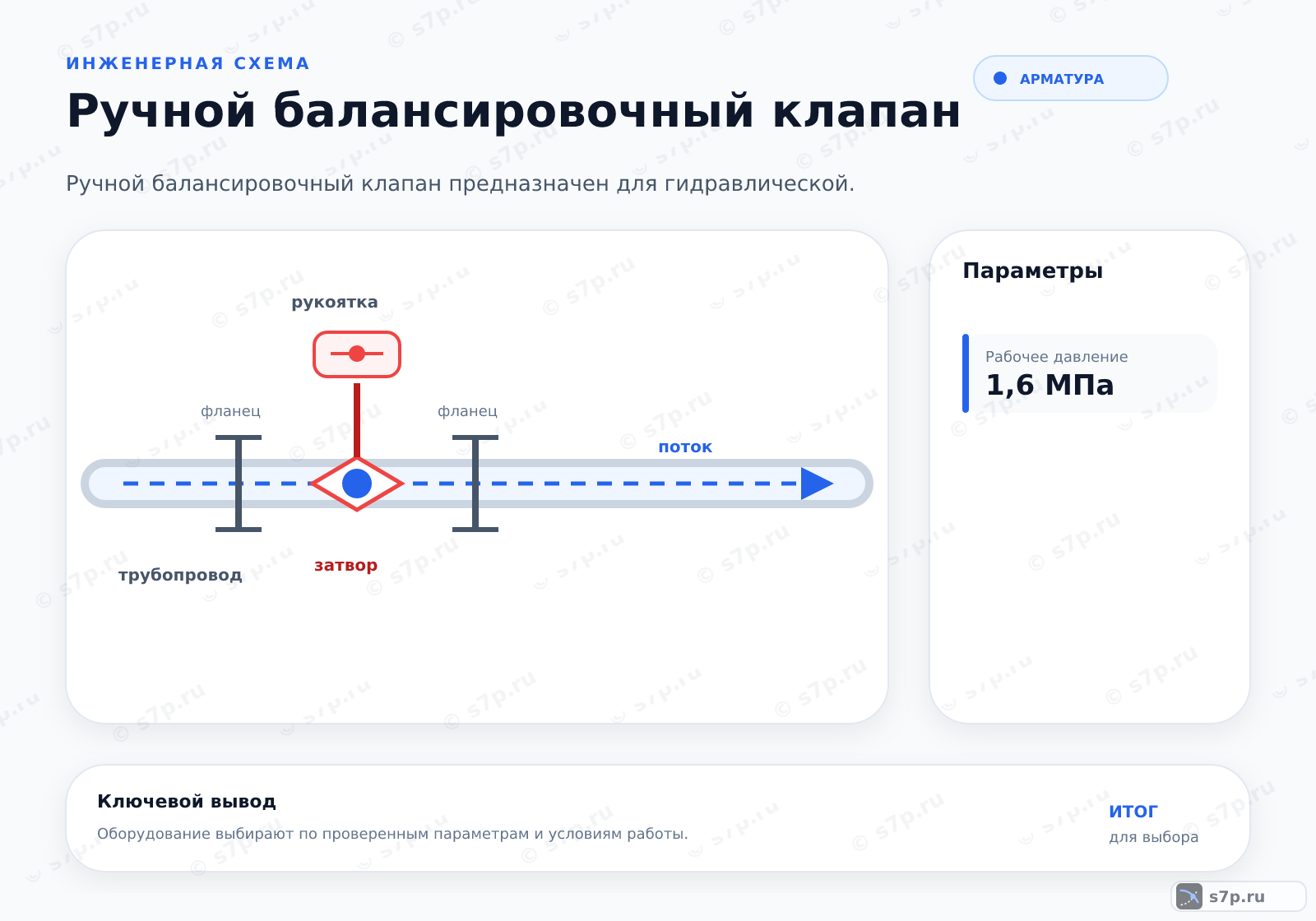

Ручной балансировочный клапан предназначен для гидравлической балансировки системы отопления путем ручного изменения проходного сечения, что обеспечивает равномерное распределение теплоносителя между потребителями. Прибор для гидравлической балансировки трубопроводов, обеспечивающий равномерное распределение теплоносителя между потребителями за счет ручного ограничения расхода.
данные обновлены 2026-10-21 ·
Пошагово
- 1Шаг 1
Заполнить систему теплоносителем и удалить воздух из радиаторов.
- 2Шаг 2
Открыть все ручные клапаны на полную мощность.
- 3Шаг 3
Измерить расход теплоносителя на каждом участке системы.
- 4Шаг 4
Сравнить фактический расход с расчетным значением.
- 5Шаг 5
Закрыть клапаны на участках с избыточным расходом.
- 6Шаг 6
Закрепить штурвалы в выставленном положении.
1. Как ручной клапан выравнивает расход в отопительной ветви
Ручной балансировочный клапан устанавливают в ветви отопительной сети, где расход нужно ограничить и согласовать с соседними участками. Проходное сечение меняется штурвалом, поэтому положение рабочего органа задают вручную и связывают с фактическим движением теплоносителя, а не только с размером присоединения.
При подборе клапан рассматривают вместе с фильтром, точками измерения и арматурой отключения. Изменение сопротивления одной ветви меняет распределение потока во всей схеме, поэтому настройку выполняют после заполнения контура и удаления воздуха, когда условия работы соответствуют рабочей схеме.
Текущая страница в тематической подборке.
Смежная тема кластера «Арматура для пара, газа и нефтепродуктов».
Смежная тема кластера «Арматура для химии, суспензий и санитарных процессов».
Смежная тема кластера «Покрытия и коррозионная стойкость».
Смежная тема кластера «Арматура для пара, газа и нефтепродуктов».
Смежная тема кластера «Арматура для пара, газа и нефтепродуктов».
Смежная тема кластера «Арматура для воды, теплосетей и пожаротушения».
Смежная тема кластера «Арматура для химии, суспензий и санитарных процессов».
Смежная тема кластера «Арматура для воды, теплосетей и пожаротушения».
2. Устройство и принцип работы
Перед настройкой систему заполняют теплоносителем и удаляют воздух из радиаторов. Клапаны временно открывают, измеряют расход на участках и сравнивают его с расчётным значением. Участки с избыточным расходом ограничивают постепенно, чтобы изменение одной ветви не создавало нового дефицита в другой.
После достижения нужного распределения штурвалы закрепляют в выставленном положении. Направление потока сверяют со стрелкой на корпусе, а фильтр грубой очистки оставляют перед клапаном. Если расход меняется рывками, сначала ищут воздух, загрязнение или закрытый участок, и только затем меняют положение штурвала.
3. Ключевые параметры
Для рабочего сопоставления спецификация содержит максимальное давление 16 бар, температуру теплоносителя 110 °C, пропускную способность 2.5 м³/ч, перепад давления 0.5 бар, диаметр присоединения 20 мм и гидравлическое сопротивление 0.8 бар. Эти параметры рассматривают совместно с расходом конкретной ветви и её сопротивлением.
Присоединительный размер не заменяет гидравлическую проверку. Клапан должен пропускать требуемый расход в выбранном положении, не создавая лишнего сопротивления и не нарушая работу соседних потребителей. Перед монтажом сопоставляют рабочую среду, давление и температуру с паспортом исполнения, а после монтажа фиксируют исходный расход.
| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Максимальное давление | 16 бар | бар | ГОСТ 30136-96 |
| Температура теплоносителя | 110 °C | °C | инженерная практика; сверить по паспорту |
| Пропускная способность | 2.5 м³/ч | м³/ч | инженерная практика; сверить по паспорту |
| Перепад давления | 0.5 бар | бар | инженерная практика; сверить по паспорту |
| Диаметр присоединения | 20 мм | мм | ГОСТ 30136-96 |
| Гидравлическое сопротивление | 0.8 бар | бар | инженерная практика; сверить по паспорту |

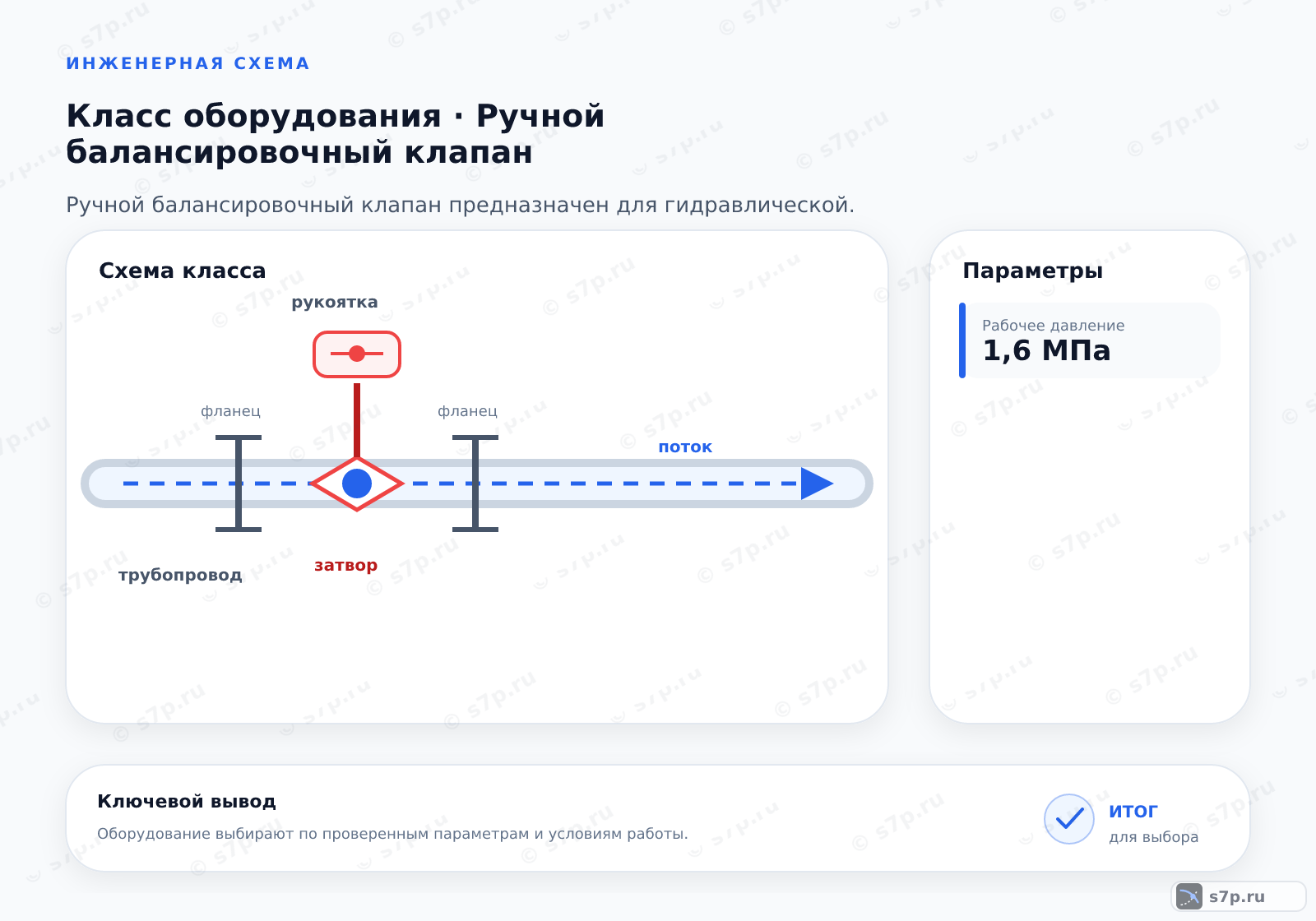

4. Схема настройки ручного клапана на ветви отопления
В схеме клапан стоит на отдельной ветви и меняет её проходное сечение. При большом расходе штурвалом увеличивают сопротивление участка, а при недостаточном расходе проверяют, не закрыта ли арматура и нет ли воздуха. Такое чтение схемы связывает положение органа с движением теплоносителя по контуру.
Точки измерения располагают так, чтобы сравнивать соседние участки и видеть результат настройки. Фильтр защищает рабочий орган от загрязнения, а запорная арматура позволяет обслужить узел. При разборе схемы учитывают направление потока и доступ к штурвалу, иначе правильное гидравлическое решение будет неудобно эксплуатировать.
5. Виды и разновидности
Клапан с измерительными штуцерами выбирают, когда расход нужно оценивать непосредственно на узле. Вентильный тип имеет простую конструкцию, вариант с дистанционным считыванием переносит показания к месту контроля, а исполнение под электропривод допускает автоматизацию изменения проходного сечения.
Сравнение разновидностей начинают с требуемого способа настройки и доступности места установки. Для ручного узла нужен свободный доступ к штурвалу и штуцерам, для дистанционного контроля — совместимые средства считывания, для привода — место и условия его установки. Во всех случаях проверяют фильтр, направление потока и возможность обслуживания.
| Значение | Источник |
|---|---|
| Клапан с измерительными штуцерами для точного замера расхода. | инженерная практика; сверить по паспорту |
| Вентильный тип с простой конструкцией и низкой стоимостью. | инженерная практика; сверить по паспорту |
| Клапан с дистанционным считыванием показаний. | инженерная практика; сверить по паспорту |
| Модель с возможностью установки электропривода. | инженерная практика; сверить по паспорту |
6. На что влияет и зачем нужно
Настроенный клапан распределяет теплоноситель между ветвями так, чтобы избыток расхода в одной части системы не отнимал циркуляцию у другой. Это уменьшает перетопы и помогает удерживать согласованный режим отопления без постоянного поджатия случайно выбранных участков.
Эффект оценивают по расходу, температуре помещений и устойчивости работы после настройки. Изменение штурвала проводят небольшими шагами с повторным измерением; если регулирование не даёт результата, проверяют насос, фильтр, воздух и состояние арматуры. Сам клапан не заменяет расчёт и исправную циркуляцию.
7. Частые ошибки и на что смотреть
Полное перекрытие клапана может нарушить циркуляцию, поэтому перед изменением положения проверяют состояние соседних ветвей. Неправильное направление потока, отсутствие фильтра грубой очистки и загрязнение прохода дают ошибочную картину расхода. Резкие повороты штурвала создают лишнюю нагрузку на механизм.
При осмотре проверяют герметичность штока раз в год, положение корпуса и доступность соединений. Если после настройки одна ветвь остаётся холодной, не увеличивают давление вслепую: сначала сопоставляют показания до и после клапана, затем исключают воздух, засорение и закрытые участки.
Частые вопросы
Как понять, что отопительные ветви распределяют тепло неравномерно?
Признак разбалансировки — одна ветвь получает избыточный расход, а другая остаётся недостаточно прогретой при работающей циркуляции. Сначала проверяют заполнение системы, воздух, фильтр и положение запорной арматуры. Затем измеряют расход на участках и сопоставляют его с расчётным значением. Если причина не в засорении или закрытом участке, ручным клапаном постепенно ограничивают ветвь с избытком и после каждого изменения повторяют измерение.
Почему поворот штурвала не меняет показания расхода?
Отсутствие реакции бывает связано с воздухом, загрязнённым фильтром, закрытым участком или неверным направлением потока. Также штурвал может перемещаться без изменения проходного сечения из-за неисправности механизма. Проверяют фактическое положение рабочего органа, показания до и после клапана и состояние соседней арматуры. Если циркуляция нарушена, сначала устраняют гидравлическую причину, а не продолжают вращать рукоятку с усилием.
Когда полезны измерительные штуцеры на корпусе?
Штуцеры нужны, когда расход и перепад давления требуется оценивать непосредственно на установленном клапане. Они помогают связать положение штурвала с фактическим режимом ветви и отличить ошибку настройки от загрязнения или недостаточной циркуляции. При выборе проверяют совместимость измерительного прибора, доступность точек подключения и возможность снять показания без демонтажа. Для узла без измерения важнее заранее предусмотреть другие контрольные точки.
Можно ли разместить клапан перед фильтром грубой очистки?
Такое размещение повышает риск попадания загрязнений в проходной механизм и измерительные элементы. В рабочей схеме фильтр грубой очистки ставят перед клапаном, чтобы задерживать частицы до их попадания в узел балансировки. После монтажа проверяют направление потока по стрелке, доступ к фильтру и возможность его очистки. Если клапан уже установлен до фильтра, оценивают его состояние и корректируют обвязку по проекту.
Как сопоставить клапан с рабочей точкой ветви?
Сравнивают требуемый расход и сопротивление ветви с пропускной способностью клапана и его перепадом давления. В исходной спецификации приведены пропускная способность 2.5 м³/ч, перепад давления 0.5 бар, гидравлическое сопротивление 0.8 бар, максимальное давление 16 бар и температура теплоносителя 110 °C. Диаметр присоединения 20 мм проверяют отдельно: он должен совпадать с трубой, но не заменяет гидравлический расчёт.
Что проверять при ежегодном осмотре штока и корпуса?
При осмотре проверяют герметичность штока, состояние резьбы, плавность хода штурвала и отсутствие следов утечки на корпусе. Одновременно убеждаются, что стрелка совпадает с направлением движения, фильтр не забит, а клапан не перекрыт полностью без причины. Контроль проводят раз в год и после вмешательства в обвязку. Если рукоятка стала тугой или расход изменился, сначала ищут загрязнение и перекос, затем оценивают механизм.
