Выбор прокладки должен соответствовать давлению, температуре и агрессивности среды, обеспечивая герметичность соединения на весь срок службы. Фланцевая прокладка — это уплотнительный элемент, устанавливаемый между фланцами трубопровода или оборудования для предотвращения утечки рабочей среды. Правильный выбор материала предотвращает коррозию и химическое разрушение прокладки.
данные обновлены 2026-10-21 ·
1. Как прокладка обеспечивает герметичность фланца
Фланцевая прокладка заполняет неровности между сопряжёнными поверхностями и создаёт уплотняющий контакт при затяжке крепежа. Она работает не сама по себе: результат зависит от плоскостности фланцев, состояния посадочных мест, материала прокладки и распределения усилия по соединению.
Прокладку подбирают для конкретной среды, температуры и давления, а её геометрию согласуют с фланцем. Кольцевой элемент, полноразмерное исполнение и спирально-витая конструкция имеют разные условия применения. Смещение или повреждение при сборке меняет путь утечки даже при исправном крепеже.
Текущая страница в тематической подборке.
Смежная тема кластера «Арматура для пара, газа и нефтепродуктов».
Смежная тема кластера «Арматура для химии, суспензий и санитарных процессов».
Смежная тема кластера «Покрытия и коррозионная стойкость».
Смежная тема кластера «Арматура для пара, газа и нефтепродуктов».
Смежная тема кластера «Арматура для пара, газа и нефтепродуктов».
Смежная тема кластера «Арматура для воды, теплосетей и пожаротушения».
Смежная тема кластера «Арматура для химии, суспензий и санитарных процессов».
Смежная тема кластера «Арматура для воды, теплосетей и пожаротушения».
2. Устройство и принцип работы
При монтаже очищают посадочные поверхности и проверяют плоскостность фланцев. Новую прокладку центрируют, чтобы рабочая часть не выступала в проход и не уходила за наружный контур. Болты наживляют без перекоса, после чего усилие передают по диагональной последовательности, указанной для узла.
Герметичность проверяют после сборки в рабочем режиме, наблюдая за стыком и крепежом. Если появляется течь, соединение не исправляют случайным увеличением усилия. Сначала ищут смещение, дефект поверхности, несовместимый материал или неравномерное нагружение, затем принимают решение о разборке.
- Шаг 1Очистите посадочные поверхности фланцев от грязи, ржавчины и остатков старой прокладки.
- Шаг 2Проверьте плоскостность фланцев и отсутствие дефектов на поверхности.
- Шаг 3Установите новую прокладку по центру фланцевого соединения, избегая смещения.
- Шаг 4Вставьте болты и наживите гайки, обеспечив свободное прохождение.
- Шаг 5Затяните болты в несколько этапов по диагонали до заданного крутящего момента.
- Шаг 6Проверьте герметичность соединения под рабочим давлением.
3. Ключевые параметры
К подбору относят давление среды, температуру, химическое воздействие, толщину, форму и допустимое усилие затяжки. Плоскостность фланца задаёт качество контакта, а крутящий момент связывает состояние прокладки с нагрузкой на крепёж. Значение из паспорта прокладки нельзя переносить на другой материал без проверки.
Рабочий диапазон воды и пара требует раздельной оценки, даже если внешний размер совпадает. Размер прокладки сверяют с фланцевым исполнением и проходом, а материал — с рабочей средой. Паспорт и таблица параметров должны подтверждать совместимость до установки, а не после появления течи.
| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Плоскостность фланца | 0.1 мм | мм | ГОСТ 12815-80 |
| Давление воды | 1 МПа | МПа | инженерная практика |
| Температура пара | 250 °C | °C | инженерная практика |
| Толщина прокладки | 3 мм | мм | ГОСТ 33259-2015 |
| Крутящий момент | 50 Н·м | Н·м | инженерная практика |

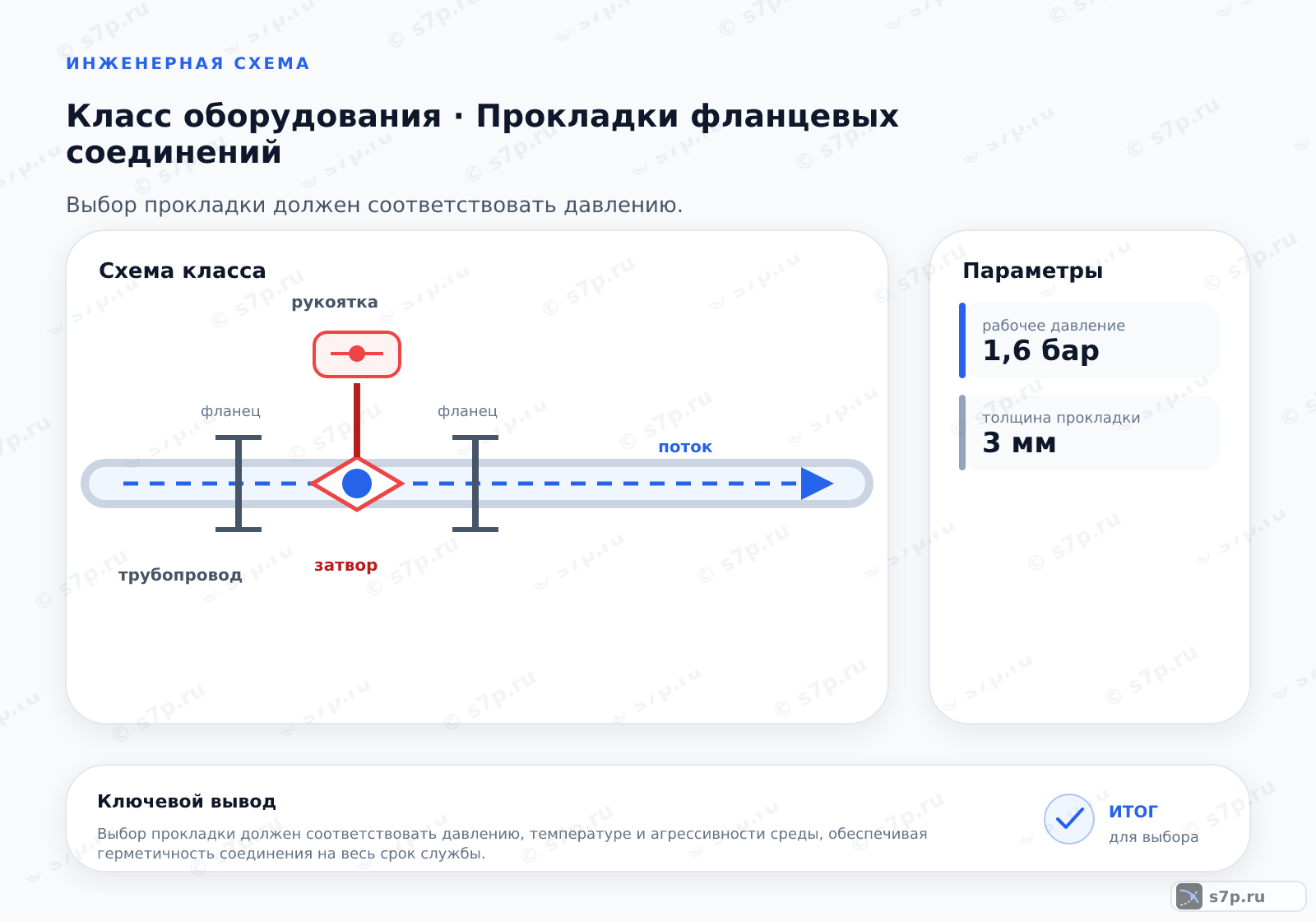

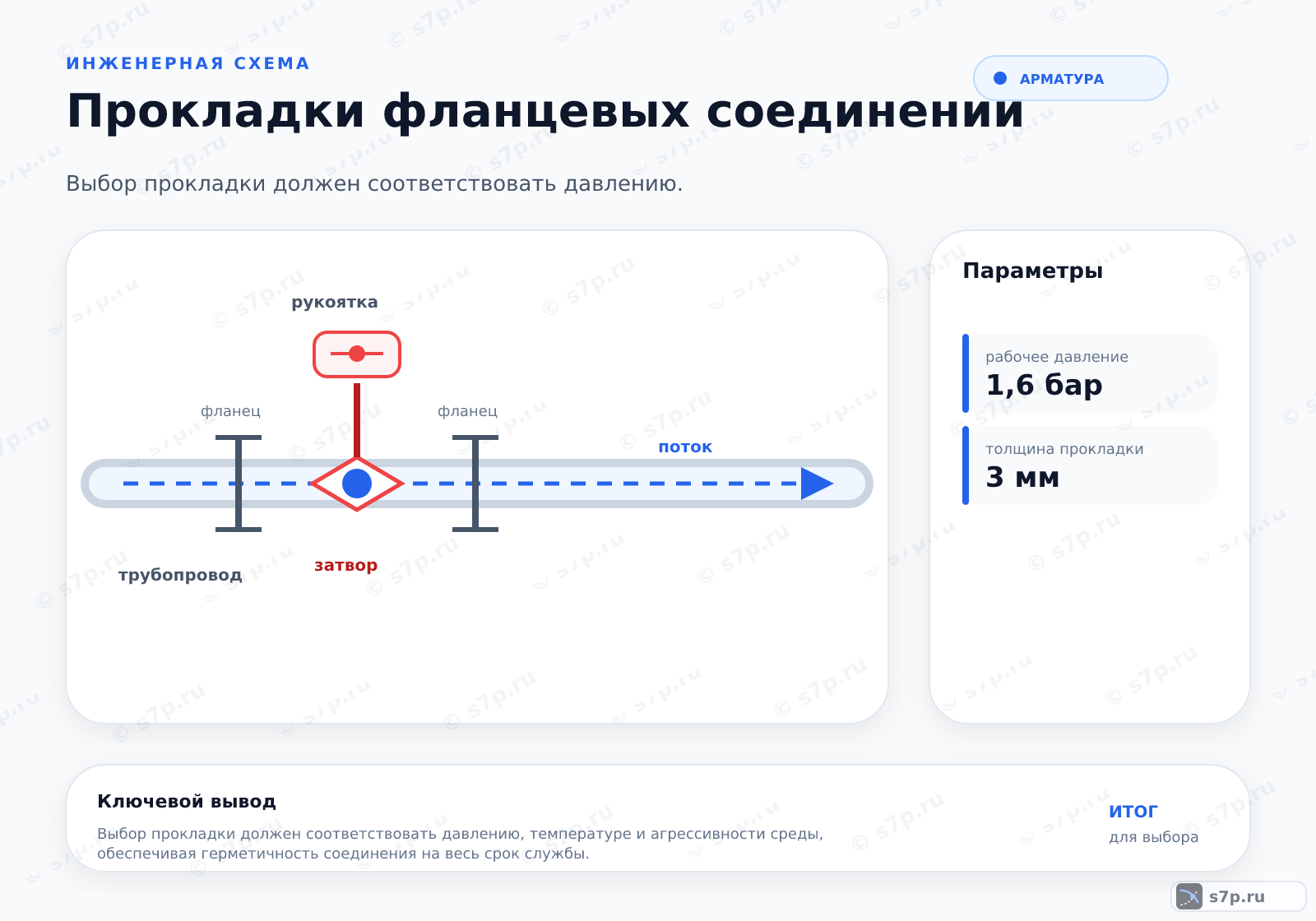

4. Схема уплотнения фланцевого соединения прокладкой
В узле фланцы передают усилие крепежа через прокладку и замыкают поток внутри трубопровода или оборудования. Ровная посадочная поверхность поддерживает контакт по контуру, а равномерная затяжка не даёт локальным участкам разгружаться. Любой перекос распределяет нагрузку неравномерно и сокращает запас герметичности.
Схему соединения читают вместе с направлением потока, доступом к болтам и возможностью повторного осмотра. Прокладка не должна перекрывать проход или попадать в зону, где её выдавит средой. После монтажа оставляют возможность проверить стык и заменить уплотнение без повреждения соседних деталей.
5. Виды и разновидности
Полноразмерную прокладку используют там, где её форма соответствует фланцевой поверхности. Исполнение с кольцом помогает удерживать уплотняющий элемент и противостоять выдавливанию при подходящем соединении. Спирально-витая конструкция применяется при требованиях к температуре и вибрации, если материал совместим со средой.
Металлическая прокладка предназначена для более жёстких условий, но её нельзя выбирать только по признаку прочности. Проверяют состояние фланцев, требуемое усилие, тепловые циклы и возможность повторной сборки. Разновидность определяется всей конструкцией узла, а не только названием материала.
| Значение | Источник |
|---|---|
| Полноразмерная прокладка — стандартный тип для большинства фланцев. | ГОСТ 33259-2015 |
| Прокладка с кольцом — для высоких давлений и защиты от выдавливания. | инженерная практика |
| Спирально-витая прокладка — для высоких температур и вибраций. | ГОСТ 33259-2015 |
| Металлическая прокладка — для экстремальных условий (давление >100 бар). | инженерная практика |
6. На что влияет и зачем нужно
Равномерное усилие крепежа распределяет контактное давление по рабочей зоне и уменьшает локальные пути утечки. Кольцо может поддержать положение прокладки и снизить риск выдавливания, но результат зависит от конструкции, материала, температуры, циклов и качества монтажа. Само наличие кольца не означает, что ресурс соединения возрастёт вдвое.
Герметичность влияет на безопасность, чистоту среды и состояние соседних деталей. При выборе учитывают не только давление, но и химическую совместимость, тепловое расширение и доступность контроля. Если режим меняется, исходную прокладку повторно проверяют по паспорту, а не считают прежний подбор универсальным.
7. Частые ошибки и на что смотреть
Трещины, выкрашивания, заломы и следы старой среды показывают, что прокладка не готова к установке. Перетяжка болтов может повредить уплотнение или фланец, а слабая затяжка оставляет канал утечки. Усилие передают по принятой последовательности и сверяют с паспортом крепежа и прокладки.
Резиновое исполнение не применяют с маслами без подтверждённой совместимости материала. Превышение допустимого давления или температуры разрушает уплотнение даже при ровных поверхностях. После пуска осматривают стык, фиксируют место течи и при необходимости разбирают соединение для проверки причины, а не поджимают его вслепую.
Частые вопросы
Как выбрать материал прокладки под рабочую среду?
Материал сопоставляют с давлением, температурой и химическим составом среды. Для воды и пара проверяют разные режимы, даже если размер фланца совпадает. Резиновое исполнение нельзя считать совместимым с маслами без подтверждения изготовителя. Дополнительно смотрят на тепловые циклы, вибрацию, форму фланца и требуемое усилие затяжки. Решение подтверждают паспортом прокладки и ответных деталей до монтажа.
Какие дефекты фланца мешают герметичной сборке?
Герметичность нарушают коррозия, царапины, раковины, остатки старого уплотнения, перекос и потеря плоскостности. Эти дефекты оставляют канал утечки или распределяют усилие по соединению неравномерно. Посадочные поверхности очищают, затем проверяют их состояние и соответствие прокладке. Если повреждение не устраняется обработкой в пределах допуска, деталь не компенсируют более толстым уплотнением без расчётной проверки.
Почему соединение течёт после затяжки болтов по диагонали?
Диагональная последовательность распределяет нагрузку, но сама по себе не исправляет смещение прокладки, дефект фланца или несовместимый материал. Проверяют плоскость, центрирование, состояние крепежа и заданный момент. Осматривают стык после безопасного сброса нагрузки. Если уплотнение получило залом или выкрашивание, его заменяют; случайная подтяжка может повредить фланец и усилить деформацию.
Когда применяют прокладку с кольцом или спирально-витую?
Исполнение с кольцом рассматривают, когда конструкции требуется удержание прокладки и защита от выдавливания. Спирально-витую разновидность сопоставляют с температурой, вибрацией, материалом фланцев и рабочей средой. Полноразмерная прокладка подходит только при совпадении её формы с посадочной поверхностью. Выбор делают по паспорту узла, потому что одинаковый внешний размер не подтверждает одинаковую работу при нагрузке.
Можно ли повторно установить снятую фланцевую прокладку?
Снятую прокладку не возвращают автоматически. После затяжки материал уже принял форму контактных поверхностей, а разборка может оставить заломы, следы среды или повреждение кромки. Осмотр помогает найти дефект, но не подтверждает прежнюю герметичность. При повторной сборке используют совместимое новое уплотнение, очищают поверхности и снова проверяют усилие крепежа и стык в рабочем режиме.
Что осмотреть после работы соединения при высокой температуре?
После выхода на режим осматривают стык, следы среды, состояние крепежа и доступные участки фланцев. Учитывают тепловое расширение, вибрацию и изменение свойств материала прокладки. Появление течи не исправляют подтяжкой горячего соединения без безопасной процедуры. Участок изолируют, нагрузку сбрасывают и проверяют причину: материал, поверхность, центрирование или распределение усилия.
