Пробка сливного крана на сетчатом фильтре предназначена для безопасного сброса давления и удаления осадка, что позволяет проводить техническое обслуживание без отключения всей системы отопления или водоснабжения. Регулярная очистка пробки предотвращает засорение системы. Перекройте подачу воды и сбросьте давление в системе.
данные обновлены 2026-10-21 ·
1. Для чего нужны пробка и слив сетчатого фильтра
Пробка в нижней части сетчатого фильтра закрывает сливное отверстие и удерживает рабочую среду внутри корпуса. При обслуживании её снимают после перекрытия подачи и снижения давления, чтобы вывести накопившийся осадок и получить доступ к сетчатому элементу.
Сливная пробка работает вместе с корпусом, резьбой, уплотнением и фильтрующей сеткой. Герметичность зависит от состояния резьбы и посадочной поверхности, а качество очистки — от правильного выбора размера ячейки. Поэтому пробку нельзя рассматривать отдельно от всей обвязки фильтра.
Текущая страница в тематической подборке.
Смежная тема кластера «Арматура для пара, газа и нефтепродуктов».
Смежная тема кластера «Арматура для химии, суспензий и санитарных процессов».
Смежная тема кластера «Покрытия и коррозионная стойкость».
Смежная тема кластера «Арматура для пара, газа и нефтепродуктов».
Смежная тема кластера «Арматура для пара, газа и нефтепродуктов».
Смежная тема кластера «Арматура для воды, теплосетей и пожаротушения».
Смежная тема кластера «Арматура для химии, суспензий и санитарных процессов».
Смежная тема кластера «Арматура для воды, теплосетей и пожаротушения».
2. Устройство и принцип работы
Во время работы поток проходит через сетчатый элемент, который задерживает механические загрязнения. Осадок собирается в нижней части корпуса и удаляется через слив после разгерметизации участка. Пробка удерживает давление в штатном режиме, а резьба и уплотнительное кольцо не дают воде выходить наружу.
Обслуживание начинают с изоляции фильтра и сброса давления. Под слив подставляют ёмкость, затем пробку открывают без резкого усилия, извлекают сетку и осматривают резьбу и уплотнение. После очистки детали возвращают в посадочное положение, а подачу открывают постепенно с контролем соединения.
- Шаг 1Перекройте подачу воды и сбросьте давление в системе.
- Шаг 2Подставьте емкость для сбора воды под сливное отверстие.
- Шаг 3Аккуратно открутите пробку ключом или вручную.
- Шаг 4Извлеките сетчатый элемент и очистите его от загрязнений.
- Шаг 5Проверьте целостность уплотнительного кольца или резьбы.
- Шаг 6Установите сетку на место и закрутите пробку.
- Шаг 7Откройте краны и проверьте систему на герметичность.

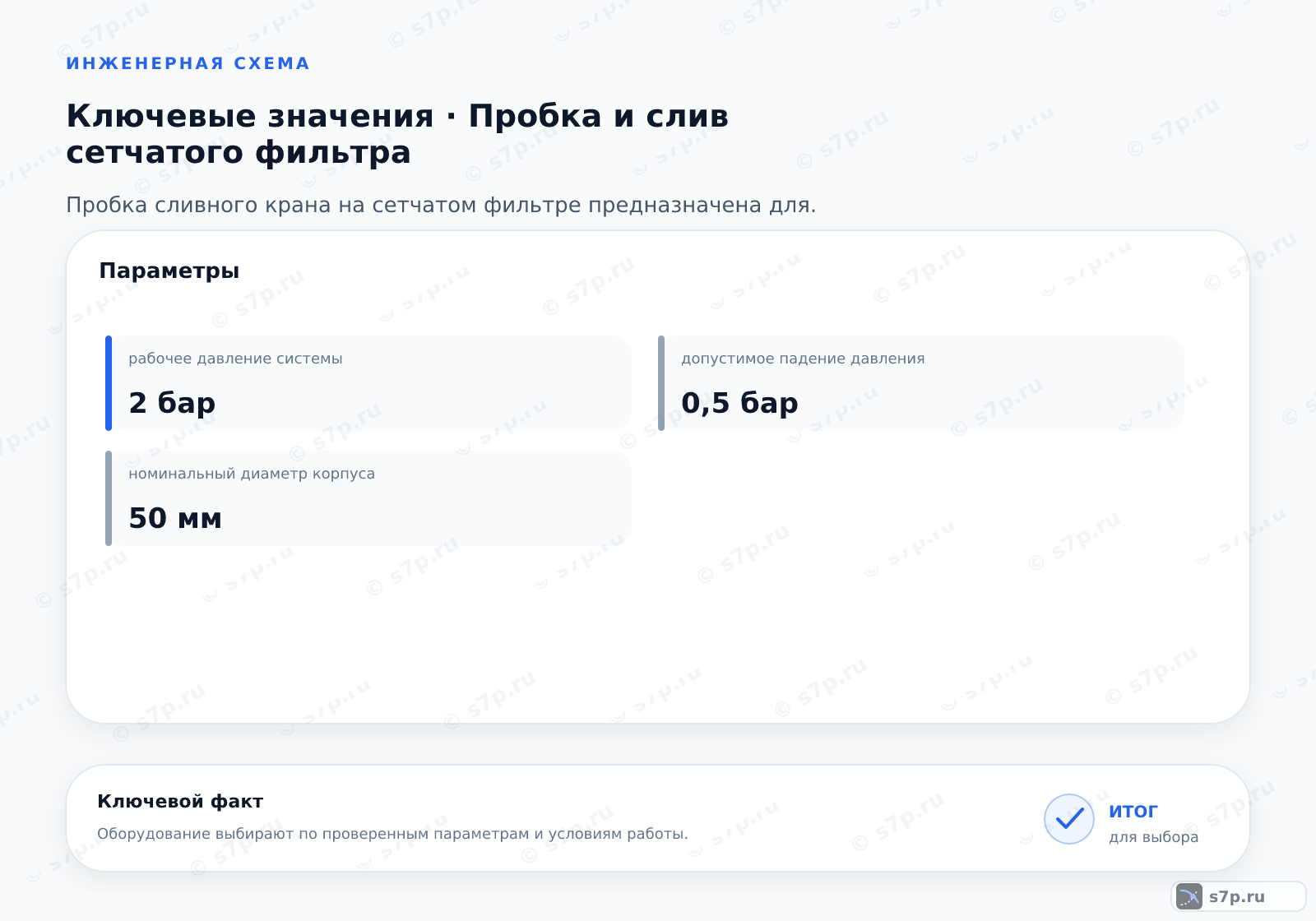

3. Ключевые параметры
При подборе сопоставляют номинальный диаметр корпуса с трубопроводом, рабочее давление и максимальную температуру среды. Размер ячейки определяет, какие частицы задержит фильтр и какое сопротивление возникнет на потоке. Тип резьбы пробки должен совпадать с корпусом и способом обслуживания.
Допустимое падение давления оценивают на загрязнённой и чистой сетке в рамках паспорта. Если сопротивление растёт, сначала проверяют осадок и состояние элемента, а не меняют пробку без причины. Все значения из таблицы относятся к конкретному исполнению и не заменяют паспорт выбранного фильтра.
| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Номинальный диаметр корпуса | 50 мм | мм | инженерная практика; сверить по паспорту |
| Рабочее давление системы | 10 бар | бар | инженерная практика; сверить по паспорту |
| Максимальная температура среды | 120 °C | °C | инженерная практика; сверить по паспорту |
| Размер ячейки сетки | 1 мм | мм | инженерная практика; сверить по паспорту |
| Тип резьбы пробки | 1.5 дюйм | дюйм | инженерная практика; сверить по паспорту |
| Допустимое падение давления | 0.5 бар | бар | инженерная практика; сверить по паспорту |

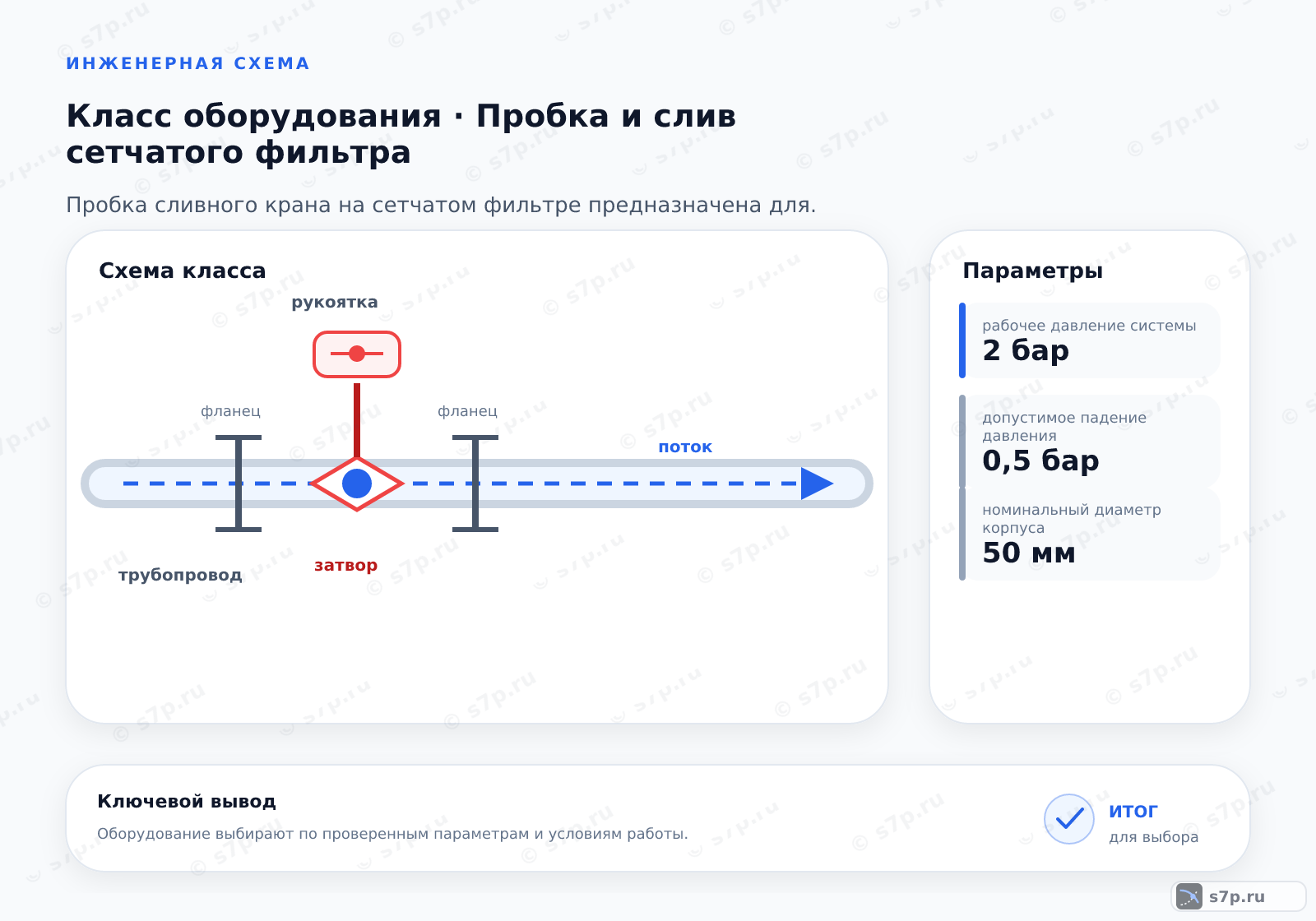

4. Схема безопасного слива и очистки сетчатого фильтра
В рабочем контуре фильтр устанавливают так, чтобы поток проходил через сетку в направлении, указанном на корпусе. Нижнее расположение сливной части облегчает накопление осадка и делает обслуживание предсказуемым. Перед сливом перекрывают участок, иначе снятие пробки создаст неконтролируемый выход воды.
После очистки проверяют положение сетки, состояние уплотнения и полное зацепление резьбы. Подачу возвращают постепенно, наблюдая за соединением и корпусом. Утечка после сборки указывает на перекос, повреждение резьбы или несовместимое уплотнение, а не на необходимость сильнее затянуть пробку.
5. Виды и разновидности
Чугунный фильтр с пробкой рассчитан на грубую очистку воды и отличается массой корпуса и способом обслуживания. Латунное исполнение с быстросъёмным корпусом сокращает разборку, но требует проверки соединения после сборки. Пластиковый вариант применяют в подходящей для материала холодной воде.
Фильтр с магнитным уловителем сочетает задержание механических частиц с улавливанием ферромагнитного загрязнения. Выбор разновидности зависит от материала труб, температуры, состава воды и требуемого доступа к сетке. Сливная пробка должна оставаться совместимой с корпусом и уплотнением выбранного исполнения.
| Значение | Источник |
|---|---|
| Чугунный фильтр с пробкой для грубой очистки воды. | инженерная практика; сверить по паспорту |
| Латунный фильтр с быстросъемным корпусом и пробкой. | инженерная практика; сверить по паспорту |
| Пластиковый фильтр для холодной воды с пластиковой пробкой. | инженерная практика; сверить по паспорту |
| Фильтр-грязевик с магнитным уловителем и сливной пробкой. | инженерная практика; сверить по паспорту |
6. На что влияет и зачем нужно
Пробка удерживает рабочую среду в корпусе и даёт возможность удалить осадок без разборки всего участка. Состояние сетки влияет на сопротивление потоку и на количество загрязнений, которые доходят до насоса. При обслуживании оценивают пробку, резьбу, уплотнение и фильтрующий элемент как связанную пару.
Если сливная часть негерметична, вода выходит наружу и давление в контуре меняется. Если сетка забита, растёт падение давления и ухудшается подача к защищаемому оборудованию. После очистки проверяют свободный проход, правильную посадку деталей и отсутствие влаги вокруг резьбы.
7. Частые ошибки и на что смотреть
Срыв резьбы возникает при перекосе пробки, загрязнённой посадке или чрезмерном усилии ключа. Перед сборкой очищают контактные поверхности и проверяют, что уплотнитель подходит рабочей среде и температуре. Повреждённое кольцо или резьбу не оставляют в работе только из-за отсутствия видимой течи.
Ошибка возникает и при открытии сливной части до изоляции участка. Давление сбрасывают контролируемо, затем осматривают сетку и уплотнение. После установки подачу возвращают постепенно и наблюдают за соединением; повторная течь требует остановки операции и поиска причины, а не дополнительной затяжки.
Частые вопросы
Зачем снижать давление перед открытием сливной пробки?
Пробка закрывает часть корпуса, внутри которой находится вода под рабочей нагрузкой. Если открыть её до изоляции участка и сброса давления, среда выйдет неконтролируемо и может повредить резьбу, уплотнение или окружающее оборудование. Сначала перекрывают подачу, затем убеждаются в отсутствии давления, ставят ёмкость под слив и только после этого ослабляют пробку. Подачу возвращают постепенно после сборки.
Как подобрать размер ячейки сетки для фильтра?
Размер ячейки связывают с видом загрязнений, требуемой защитой насоса и допустимым сопротивлением потоку. Более мелкая сетка задерживает частицы меньшего размера, но быстрее накапливает осадок и требует внимательного контроля падения давления. Сверяют диаметр корпуса, материал, температуру среды и паспорт фильтра. Подбор по одной резьбе пробки недостаточен, потому что сетка и корпус должны работать как совместимое исполнение.
Из-за чего пробка течёт после очистки фильтра?
Течь появляется при повреждённом уплотнительном кольце, сорванной или перекошенной резьбе, загрязнённой посадке и чрезмерном усилии затяжки. После очистки осматривают контактные поверхности и проверяют, что сетка не мешает закрытию корпуса. Уплотнитель выбирают по температуре и рабочей среде. Если течь сохраняется, участок снова изолируют и ищут причину, а не увеличивают усилие ключа.
Как отличается обслуживание чугунного и пластикового фильтра?
У чугунного корпуса проверяют состояние тяжёлой резьбовой части, посадку пробки и следы коррозии. У латунного или пластикового исполнения дополнительно оценивают состояние корпуса, быстросъёмного соединения и допустимость температуры среды. Пластиковая пробка не должна получать усилие, предназначенное для металлической детали. Для каждого варианта сохраняется общий порядок: изоляция, сброс давления, очистка, осмотр и плавное восстановление подачи.
Как определить, что сетка забита, а не повреждена пробка?
Забитая сетка увеличивает сопротивление потоку, ухудшает подачу к защищаемому оборудованию и оставляет осадок на фильтрующей поверхности. Негерметичная пробка проявляется влагой вокруг резьбы или уплотнительного кольца при исправном проходе. После изоляции участка снимают пробку и осматривают обе детали. Если сетка чистая, проверяют резьбу и уплотнение; если сетка забита, оценивают её целостность перед установкой.
Что проверить при обратной установке пробки?
Проверяют целостность сетки, правильную посадку элемента, чистоту резьбы и состояние уплотнительного кольца. Пробку вводят без перекоса и закручивают до плотного контакта, не сминая уплотнение. После сборки подачу открывают постепенно и осматривают соединение. Влага, капли или рост падения давления требуют повторной изоляции и поиска причины, а не скрываются дополнительным слоем несовместимого уплотнителя.
