Паспорт арматуры подтверждает, в каких условиях конкретное изделие может работать и как его идентифицировать до монтажа. DN и PN, материал корпуса и уплотнений, направление потока, присоединение, привод, маркировку, сертификат и состояние поверхностей сопоставляют с проектом и рабочей схемой.
данные обновлены 2026-10-21 ·
Пошагово
- 1Шаг 1
Извлеките арматуру из упаковки и проверьте целостность маркировки на корпусе.
- 2Шаг 2
Сверьте номинальный диаметр (DN) и рабочее давление (PN) с проектной документацией.
- 3Шаг 3
Проверьте материал корпуса и уплотнений на соответствие рабочей среде.
- 4Шаг 4
Осмотрите резьбу или фланцы на наличие дефектов и загрязнений.
- 5Шаг 5
Проверьте направление потока для обратных клапанов и запорной арматуры.
- 6Шаг 6
Убедитесь в наличии паспорта и сертификата соответствия.
- 7Шаг 7
При наличии электропривода проверьте напряжение и тип управления.
1. Коротко: Паспорт арматуры: какие параметры проверить перед монтажом за несколько шагов

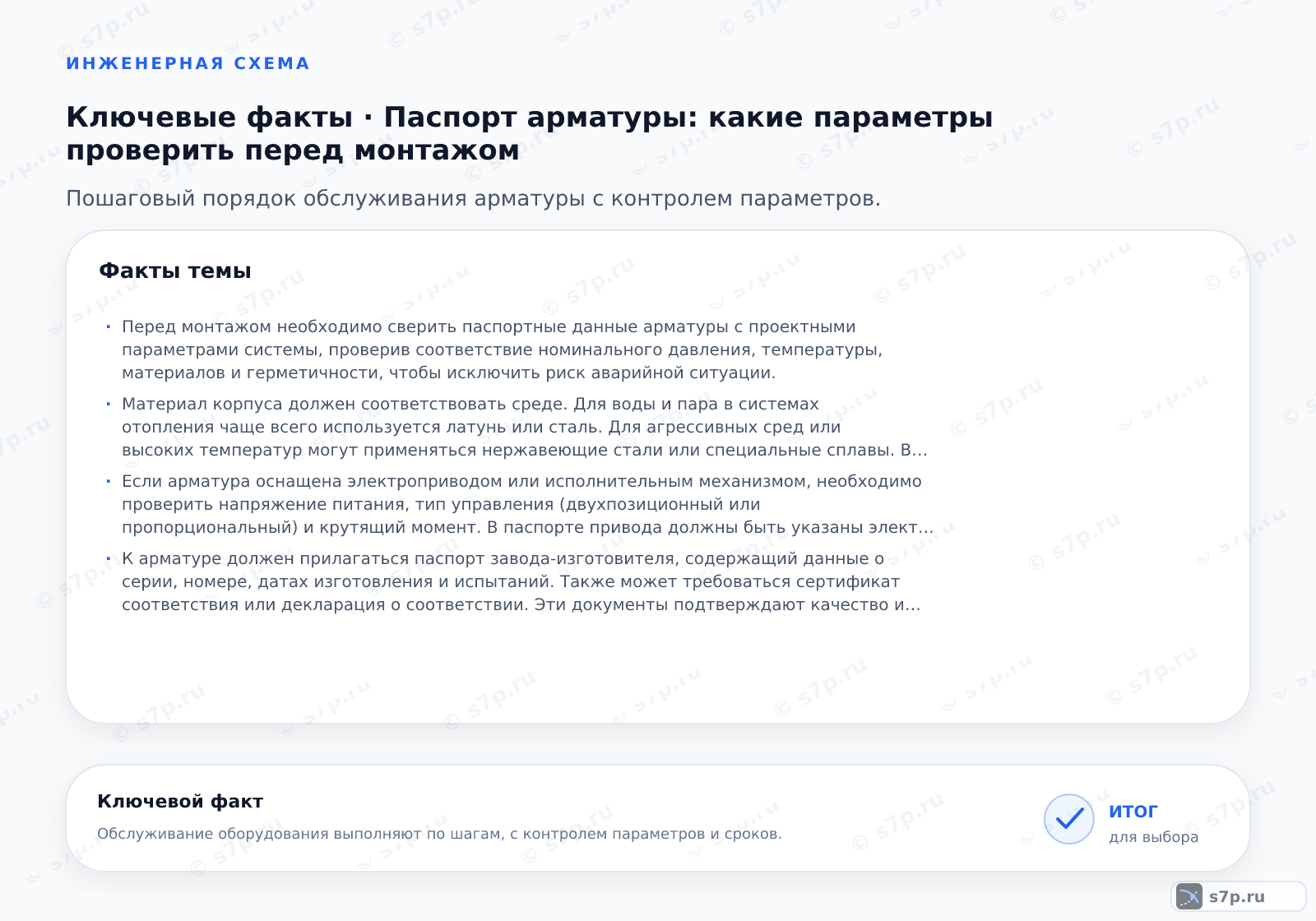

Паспорт связывает маркировку изделия с условиями, в которых арматура должна работать. До установки сверяют DN и PN с проектом, затем сопоставляют материал корпуса, уплотнений и рабочую среду. Если обозначение на корпусе повреждено, изделие нельзя уверенно идентифицировать по внешнему виду.
Проверка начинается с упаковки и корпуса: смотрят целостность, читаемость обозначений, наличие паспорта и сертификата соответствия. Такое сопоставление отсеивает арматуру с неизвестным исполнением до того, как она попадёт в трубопровод.
Текущая страница в тематической подборке.
Смежная тема кластера «Арматура для пара, газа и нефтепродуктов».
Смежная тема кластера «Арматура для химии, суспензий и санитарных процессов».
Смежная тема кластера «Покрытия и коррозионная стойкость».
Смежная тема кластера «Арматура для пара, газа и нефтепродуктов».
Смежная тема кластера «Арматура для пара, газа и нефтепродуктов».
Смежная тема кластера «Арматура для воды, теплосетей и пожаротушения».
Смежная тема кластера «Арматура для химии, суспензий и санитарных процессов».
Смежная тема кластера «Арматура для воды, теплосетей и пожаротушения».
2. Пошаговый порядок

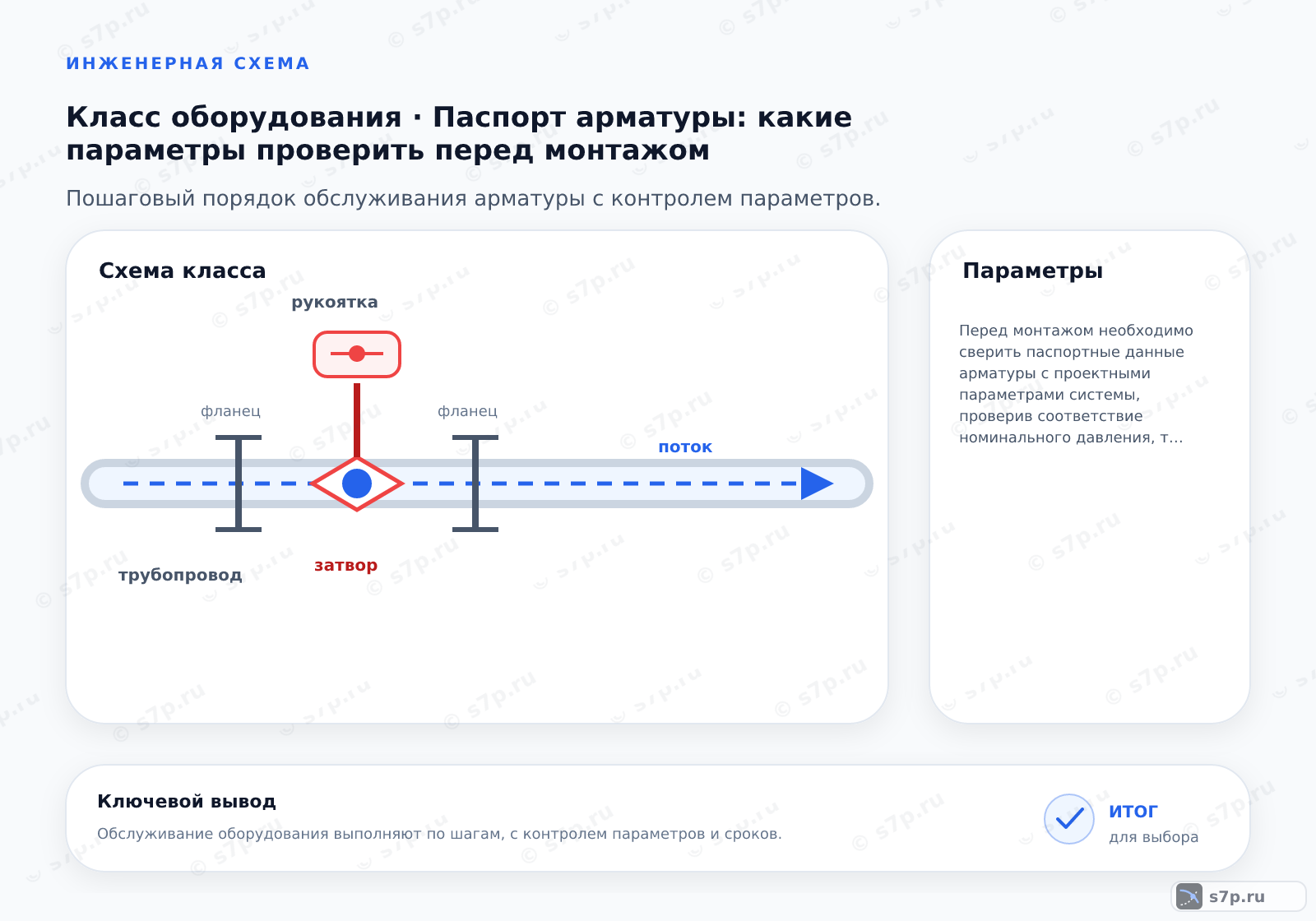

После идентификации изделия проверяют присоединительные поверхности. Резьба и фланцы должны быть чистыми, без видимых дефектов; направление потока сверяют с обозначением на корпусе. Для обратной и запорной арматуры эта проверка определяет, сможет ли затвор работать в предусмотренном направлении.
Если установлен электропривод, к осмотру добавляют напряжение питания и тип управления. Сведения берут из паспорта и проектной документации, а не из внешнего сходства с соседним оборудованием. Результат проверки фиксируют до монтажа, чтобы несоответствие не пришлось искать уже на собранной линии.
3. Симптом -> причина -> решение
Нечитаемая маркировка, отсутствующий документ или расхождение PN с проектом — признаки, при которых арматуру откладывают для уточнения. Причина может быть в ошибке комплектации, повреждении корпуса или неверно выбранном исполнении. Замена записи по памяти не подтверждает соответствие изделия.
Загрязнённые фланцы, повреждённая резьба и неизвестное направление потока проверяются отдельно. Сначала устраняют загрязнение и сверяют обозначения, затем решают вопрос о пригодности детали. При сомнении сравнивают сведения с паспортом, сертификатом и рабочей схемой.
4. Сроки и периодичность
Периодичность проверки, срок службы, опрессовки и хранения в таблице нельзя трактовать отдельно от паспорта конкретной арматуры. Табличные ориентиры помогают организовать контроль, но окончательное значение зависит от исполнения, среды и условий хранения, указанных изготовителем.
При плановом осмотре повторяют проверку маркировки, соединительных частей, материала уплотнений и документов. После хранения или вмешательства в узел полезно заново сопоставить изделие с проектом и убедиться, что условия эксплуатации не изменились.
| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Периодичность проверки | 1 год | год | инженерная практика; сверить по паспорту |
| Срок службы | 20 лет | лет | инженерная практика; сверить по паспорту |
| Периодичность опрессовки | 5 лет | лет | инженерная практика; сверить по паспорту |
| Срок хранения | 2 года | года | инженерная практика; сверить по паспорту |
Частые вопросы
Как сверить маркировку на корпусе с проектом?
Сначала сверяют обозначения на корпусе с записью в паспорте и проектной документацией. Проверяют DN, PN, материал корпуса, уплотнения и направление потока, если оно задано конструкцией. Маркировка должна быть читаемой и соответствовать сертификату. При расхождении изделие не устанавливают по внешнему сходству: его откладывают до подтверждения исполнения.
Что делать, если паспорт и маркировка расходятся?
Арматуру с расхождением не включают в монтажную схему и не исправляют запись по памяти. Сначала повторно осматривают корпус, упаковку и сопроводительные документы, затем сравнивают обозначения с проектом. Если причина не установлена, изделие передают на уточнение поставщику или ответственному специалисту. До подтверждения нельзя считать материал, давление или направление потока известными.
Какие записи проверяют для рабочей среды?
Сопоставляют материал корпуса и уплотнений с рабочей средой, а также проверяют температуру и давление по проекту и паспорту. Для агрессивной среды одного названия материала недостаточно: важна совместимость всей пары «корпус — уплотнение». Если в паспорте нет нужного исполнения или сведения неполны, арматуру не заменяют предположением о похожем изделии.
Как осмотреть резьбу или фланцы перед установкой?
Поверхности очищают от загрязнений и осматривают при хорошем освещении. На резьбе ищут замятые витки, заусенцы и следы повреждения; на фланцах — дефекты уплотнительной поверхности и загрязнение отверстий. После осмотра проверяют соответствие присоединения проекту. Деталь с сомнительным повреждением не подтягивают силой, пока не понятна причина.
Когда проверяют привод и его питание?
Электропривод проверяют до монтажа в трубопровод: сверяют напряжение питания, тип управления и сведения паспорта. Затем убеждаются, что команда соответствует требуемому направлению движения арматуры. Если привод установлен на уже собранном узле, отдельно контролируют крепление, доступ к клеммам и отсутствие помех ходу. Внешнее сходство разъёма не подтверждает совместимость.
Как использовать сведения о хранении и испытаниях?
Срок хранения, периодичность проверки и опрессовки из таблицы используют как ориентир для планирования, а окончательные условия сверяют с паспортом конкретного изделия. После длительного хранения или вмешательства в узел повторяют осмотр маркировки, соединений, уплотнений и документов. Если условия хранения нарушались, пригодность подтверждают отдельно до подачи среды.
