Фланцевую арматуру монтируют при соосных трубах, чистых уплотняемых поверхностях, подходящей прокладке и свободно входящем крепеже. Герметичность соединения зависит от центрирования прокладки, диагональной затяжки динамометрическим ключом, отсутствия перекоса и соответствия болтов рабочей нагрузке.
данные обновлены 2026-10-21 ·
Пошагово
- 1Шаг 1
Очистите торцы фланцев от грязи, ржавчины и старой прокладки. Проверьте поверхность на наличие царапин и вмятин. Используйте металлическую щетку. Неровности могут нарушить герметичность. Убедитесь, что фланцы не деформированы. Протрите поверхность чистой ветошью. Подготовка поверхности — ключевой этап для надежного соединения.
- 2Шаг 2
Установите прокладку в центр фланцевого соединения. Убедитесь, что она не выступает внутрь трубы. Прокладка должна плотно прилегать к торцу. Используйте центраторы, если нужно. Неправильная установка прокладки приведет к протечке или гидродинамическим потерям. Проверьте материал прокладки на соответствие среде.
- 3Шаг 3
Вставьте болты в отверстия фланцев. Навинтите гайки вручную. Убедитесь, что болты входят свободно. Если болты заедают, проверьте резьбу. Не используйте молоток для забивки болтов. Это может повредить резьбу. Все болты должны быть одной длины и класса прочности.
- 4Шаг 4
Выполните предварительную затяжку болтов. Прижмите фланцы друг к другу равномерно. Используйте гаечный ключ. Это обеспечит правильное положение прокладки. Не прикладывайте полное усилие. Предварительная затяжка нужна для выравнивания поверхностей. Проверьте зазор между фланцами.
- 5Шаг 5
Затяните болты динамометрическим ключом по диагонали. Выполните 3–4 прохода. Увеличивайте усилие на каждом проходе. Достигните расчетного момента затяжки. Контролируйте угол поворота или усилие. Равномерная затяжка критична для герметичности. Запишите значения момента для контроля.
- 6Шаг 6
Проведите визуальный контроль соединения. Проверьте равномерность прилегания фланцев. Убедитесь, что болты выступают за гайки на 1–3 витка. Проверьте отсутствие перекосов. Если есть сомнения, проведите гидравлические испытания. Фиксируйте результаты в журнале работ. Подпишите акт скрытых работ.
1. Коротко: Монтаж фланцевой арматуры: прокладка, болты и центровка за несколько шагов

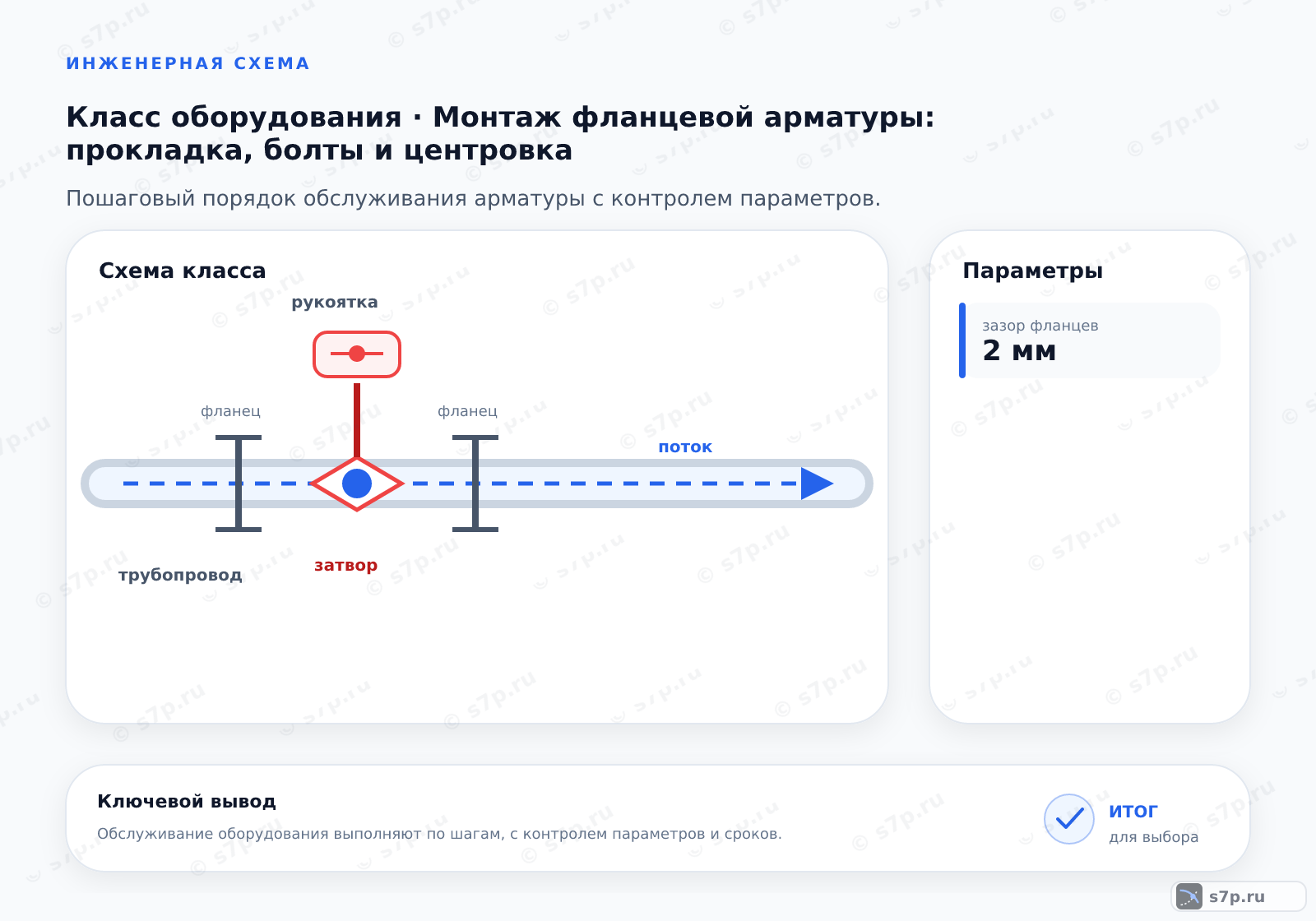

Фланцевое соединение держится на соосности труб, чистых уплотняемых поверхностях, подходящей прокладке и равномерной затяжке. До установки снимают грязь, ржавчину и остатки старой прокладки, затем осматривают торцы на царапины, вмятины и деформацию. Арматура должна входить между фланцами без приложения боковой силы.
Прокладку выбирают по рабочей среде и давлению, а её положение проверяют до затяжки. Болты должны входить свободно и соответствовать соединению; заедание резьбы устраняют проверкой крепежа, а не ударом. Корпус не используют как рычаг для выравнивания труб, поскольку монтажное напряжение передаётся на уплотнение.
Текущая страница в тематической подборке.
Смежная тема кластера «Арматура для пара, газа и нефтепродуктов».
Смежная тема кластера «Арматура для химии, суспензий и санитарных процессов».
Смежная тема кластера «Покрытия и коррозионная стойкость».
Смежная тема кластера «Арматура для пара, газа и нефтепродуктов».
Смежная тема кластера «Арматура для пара, газа и нефтепродуктов».
Смежная тема кластера «Арматура для химии, суспензий и санитарных процессов».
Смежная тема кластера «Арматура для воды, теплосетей и пожаротушения».
Смежная тема кластера «Арматура для воды, теплосетей и пожаротушения».
2. Пошаговый порядок
Подготовленный участок собирают последовательно: очищают торцы, центрируют прокладку, устанавливают крепёж, выполняют предварительное прижатие и переходят к затяжке динамометрическим ключом. Болты затягивают по диагонали с равномерным увеличением усилия. Такой порядок распределяет нагрузку и сохраняет положение прокладки.
После затяжки осматривают зазор и прилегание фланцев, проверяют отсутствие перекоса и фиксируют результат в журнале. При подозрении на нарушение герметичности проводят предусмотренное испытание после подготовки линии. Ударный инструмент не применяют: он может повредить резьбу, прокладку и корпус.
3. Симптом -> причина -> решение
Течь после сборки чаще связана с загрязнением торца, смещением прокладки, деформацией фланца или неравномерной затяжкой. Перед повторной подтяжкой определяют, где возникло нарушение, и снимают давление по принятой процедуре. Если болт заедает, проверяют резьбу и класс крепежа, а не увеличивают усилие.
Перекос фланцев показывает, что трубы не подготовлены или не имеют временной опоры. Нельзя исправлять положение за счёт корпуса арматуры. Сначала выравнивают трубопровод, затем заменяют повреждённую прокладку и повторяют сборку с контролем соосности. Результат подтверждают осмотром и испытанием, если его требует схема.
4. Сроки и периодичность
Периодичность проверки соединения и испытаний принимают по эксплуатационной документации, паспорту и принятому графику. Таблица содержит сроки для контроля, службы прокладки, калибровки ключа и гидроиспытаний; эти значения не переносят на другое соединение без проверки источника. После разборки прокладку оценивают заново.
Динамометрический ключ должен иметь действующую проверку, иначе записанный момент не подтверждает фактическую нагрузку на болты. При осмотре смотрят на равномерность прилегания, состояние резьбы, выступание крепежа и отсутствие следов среды. Изменение режима трубопровода требует повторной оценки прокладки и усилия затяжки.
| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Периодичность проверки | 12 мес | мес | ПТЭ ТЭО |
| Срок службы прокладки | 5 лет | лет | инженерная практика; сверить по паспорту |
| Калибровка ключа | 6 мес | мес | ГОСТ Р 8.826-2013 |
| Гидроиспытания | 1 год | год | ПТЭ ТЭО |
5. Предупреждения и чего не делать
Фланцы не подтягивают на работающем оборудовании. Перед разборкой отключают участок, сбрасывают давление и удаляют среду в порядке, установленном для линии; персонал использует предусмотренные средства защиты. Состав среды учитывают при выборе способа дренирования и очистки, поскольку остатки в полости сохраняют риск даже после остановки.
Для выравнивания применяют опоры труб и монтажные приспособления, но не маховик и не корпус арматуры. Ударный инструмент исключают из операции затяжки. Соосность проверяют до установки прокладки, а после сборки контролируют отсутствие перекоса, повреждения резьбы и следов течи.
Частые вопросы
Как выбрать прокладку для фланцевого соединения?
Прокладку выбирают по рабочей среде и давлению, затем сверяют материал с паспортом арматуры и трубопровода. Проверяют размер, состояние поверхности и соответствие фланцам. Прокладка должна лежать по центру и не выступать в проход. Если среда, температура или режим изменились, старый выбор не считают подтверждённым без повторной проверки совместимости.
Почему болты затягивают по диагонали?
Диагональная затяжка распределяет нагрузку по фланцу и помогает сохранить положение прокладки. При затяжке по кругу одна сторона может прижаться раньше другой, что вызывает перекос и локальную течь. Используют динамометрический ключ, увеличивают усилие по принятой последовательности и контролируют прилегание. Ударный инструмент не применяют, поскольку он повреждает резьбу и прокладку.
Что делать, если болт заедает при сборке?
Затяжку останавливают и проверяют резьбу, состояние гайки, соответствие крепежа и соосность отверстий. Болт не забивают молотком и не заменяют заедание чрезмерным усилием. Повреждённый крепёж меняют до прижатия прокладки. Если отверстия не совпадают, выравнивают трубы и фланцы опорами, не используя корпус арматуры как рычаг.
Можно ли подтянуть фланцы на работающей линии?
Подтяжку и разборку на работающей линии не выполняют. Сначала участок отключают, сбрасывают давление и удаляют среду по безопасной процедуре, учитывая её свойства. После подготовки осматривают прокладку, торцы, резьбу и соосность. Если причина течи не устранена, соединение собирают заново с подходящим крепежом и проверяют результат испытанием.
Как отличить течь прокладки от перекоса фланцев?
Осматривают следы среды по окружности соединения и сравнивают прилегание фланцев. Неравномерный зазор, смещение прокладки или боковая нагрузка на корпус указывают на перекос. Локальная течь при ровных торцах требует проверки материала и повреждения прокладки. Перед любой подтяжкой снимают давление, иначе наблюдение будет неполным и небезопасным.
Зачем проверять динамометрический ключ перед монтажом?
Ключ с не подтверждённой проверкой не даёт уверенности, что болты получили заданное усилие. Недостаточная затяжка оставляет путь для течи, а чрезмерная деформирует прокладку, резьбу или корпус. Перед работой сверяют состояние инструмента и срок его проверки по таблице и документации. После сборки записывают применённое значение для контроля соединения.
