Монтаж арматуры выполняют по направлению потока, соосности труб, опорам, типу соединения и доступу к маховику или приводу. Очищенный и подготовленный участок связывают с равномерной затяжкой, свободным ходом затвора, испытанием герметичности и проверкой температурных перемещений трубопровода.
данные обновлены 2026-10-21 ·
Пошагово
- 1Шаг 1
Промывка трубопровода от строительного мусора и окалины.
- 2Шаг 2
Проверка направления потока по стрелке на корпусе.
- 3Шаг 3
Установка арматуры с учетом компенсации напряжений.
- 4Шаг 4
Затяжка фланцевых соединений крест-накрест.
- 5Шаг 5
Опрессовка системы и проверка герметичности.
- 6Шаг 6
Регулировка привода и проверка хода затвора.
- 7Шаг 7
Нанесение маркировки направления потока на трубопровод.
1. Как проверить опоры и направление потока при монтаже

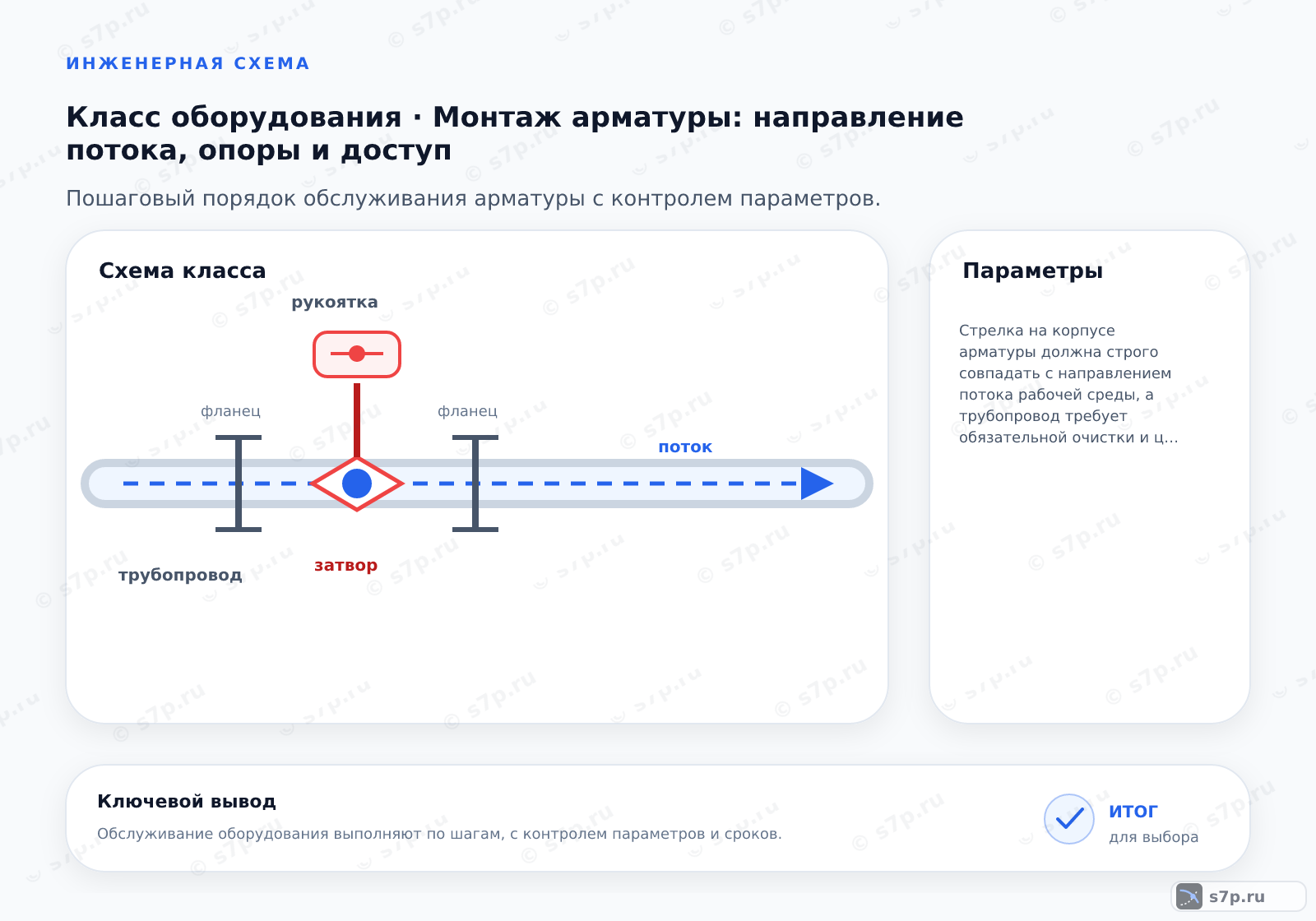

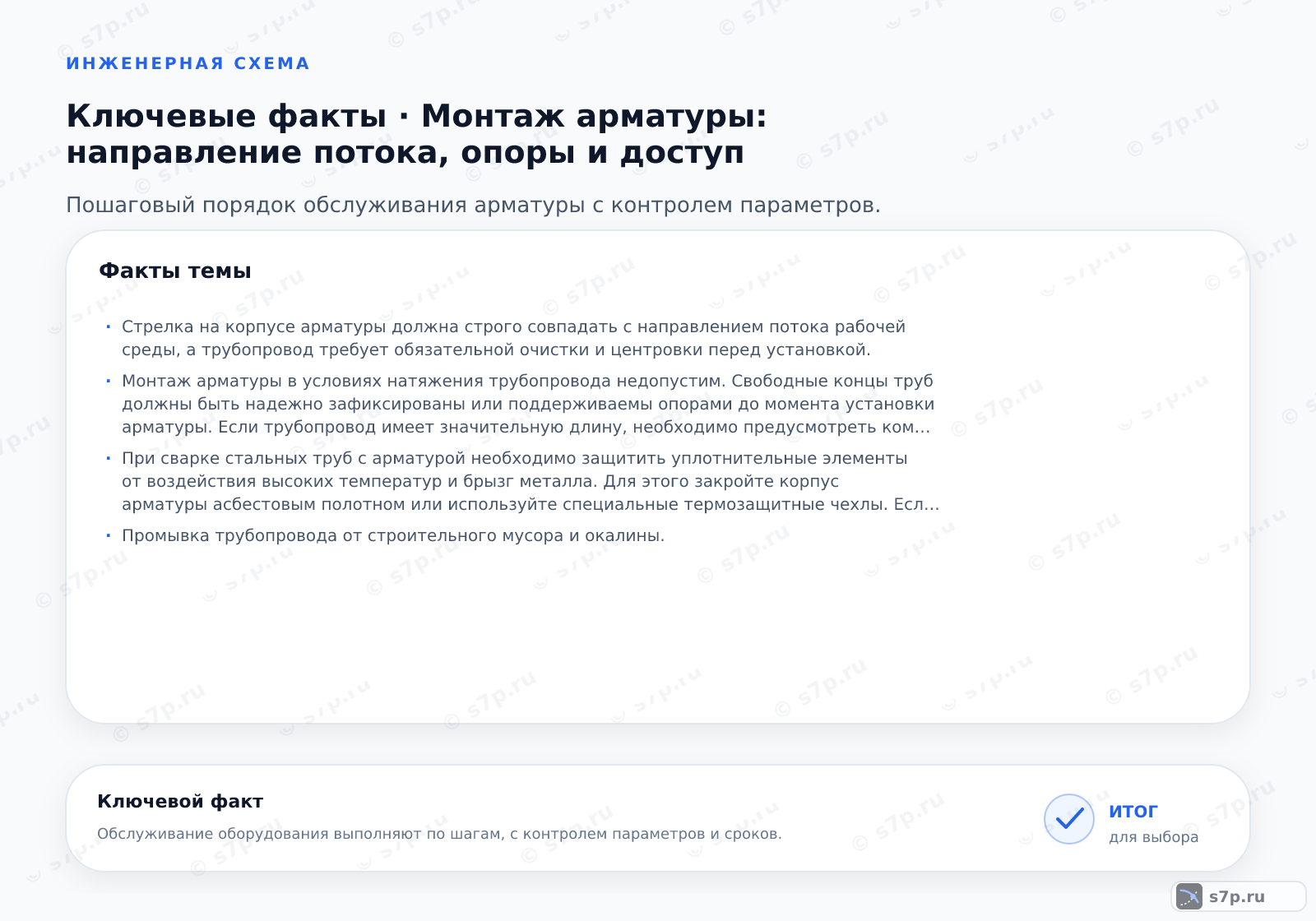

Монтаж арматуры начинается с подготовки трубопровода, а не с установки корпуса. Участок очищают от строительного мусора и окалины, проверяют соосность и обеспечивают опору труб. Стрелка на корпусе должна совпадать с направлением движения среды; ошибку обнаруживают до затяжки соединений и заполнения линии.
Арматура не должна воспринимать вес, перекос или температурное удлинение трубопровода. Перед установкой освобождают доступ к маховику или приводу, сверяют тип соединения и положение затвора. Такой осмотр связывает паспорт изделия с фактической трассой и уменьшает риск скрытого напряжения в корпусе.
Текущая страница в тематической подборке.
Смежная тема кластера «Арматура для пара, газа и нефтепродуктов».
Смежная тема кластера «Арматура для химии, суспензий и санитарных процессов».
Смежная тема кластера «Покрытия и коррозионная стойкость».
Смежная тема кластера «Арматура для пара, газа и нефтепродуктов».
Смежная тема кластера «Арматура для пара, газа и нефтепродуктов».
Смежная тема кластера «Арматура для химии, суспензий и санитарных процессов».
Смежная тема кластера «Арматура для воды, теплосетей и пожаротушения».
Смежная тема кластера «Арматура для воды, теплосетей и пожаротушения».
2. Пошаговый порядок
Порядок работ строят от очистки и проверки направления потока к установке, равномерной затяжке и испытанию герметичности. После соединения проверяют ход затвора и работу привода без рывков. Маркировку направления наносят так, чтобы её можно было увидеть при последующем осмотре участка.
Каждый переход между операциями сопровождают визуальной проверкой: труба должна входить в соединение без бокового усилия, крепёж должен затягиваться по принятой схеме, а арматура должна оставаться доступной для обслуживания. Опрессовка и функциональная проверка выполняются после устранения видимых перекосов, загрязнений и незакреплённых опор.
3. Симптом -> причина -> решение
Симптом после монтажа связывают с конкретной частью узла. Течь у соединения заставляет проверить поверхность, прокладку и равномерность затяжки; трудный ход указывает на перекос корпуса, загрязнение или неверную настройку привода. Если направление потока не совпадает со стрелкой, арматуру останавливают и переустанавливают по схеме.
Шум и вибрация требуют проверки опор трубопровода, положения корпуса и режима движения среды. Подтяжка крепежа без поиска причины может усилить напряжение в соединении. Для каждой неисправности фиксируют место проявления, состояние линии и результат контрольной операции, чтобы не смешивать монтажную ошибку с дефектом изделия.
4. Сроки и периодичность
Периодичность проверки берут из эксплуатационных правил и паспорта, а не назначают по универсальному интервалу. В таблице приведены исходные сроки для проверки, промывки и службы уплотнения; их применяют только к соответствующему режиму и типу изделия. После ремонта график пересматривают с учётом состояния узла.
Промывка удаляет загрязнения, которые мешают ходу затвора и ухудшают герметичность. При контроле осматривают корпус, соединения, опоры и привод, затем проверяют движение и отсутствие течи. Записи о работах помогают отличить естественный износ уплотнения от последствий неправильной центровки или работы трубопровода под напряжением.
| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Периодичность проверки (год) | 1 год | год | СП 41-101-96; правила эксплуатации |
| Срок службы уплотнения | 5 лет | лет | инженерная практика; паспорт изделия |
| Срок промывки системы | 3 года | года | СП 41-101-96; рекомендации производителей |
| Периодичность проверки (год) | 1 год | год | СП 41-101-96; правила ТБ |
5. Предупреждения и чего не делать
Нельзя устанавливать арматуру в непромытый трубопровод: мусор и окалина попадают в затвор, повреждают уплотняющие поверхности и затрудняют проверку герметичности. До соединения очищают участок, закрывают открытые торцы от нового загрязнения и проверяют, что посторонние частицы не остались в посадочном месте.
Не используют корпус для стягивания смещённых труб и не затягивают крепёж при отсутствии опоры. Сначала устраняют перекос трассы и фиксируют трубы, затем устанавливают арматуру с компенсацией напряжений. Работы на заполненной или находящейся под давлением линии выполняют только по принятой безопасной процедуре.
Частые вопросы
С чего начать подготовку трубопровода перед монтажом арматуры?
Сначала участок очищают от строительного мусора и окалины, затем проверяют соосность, опоры и состояние торцов. Уточняют направление потока по стрелке на корпусе, тип соединения и доступ к приводу. Труба должна входить в арматуру без бокового усилия. Если трасса смещена или не закреплена, сначала устраняют это состояние и только потом устанавливают корпус.
Как проверить направление потока до заполнения линии?
Стрелку на корпусе сопоставляют с проектной схемой и фактическим направлением движения среды от источника к потребителю. Проверку выполняют до затяжки соединений и до заполнения трубопровода, когда корпус ещё можно переориентировать безопасно. После установки маркировку оставляют видимой для осмотра. Если схема и маркировка расходятся, пуск откладывают до уточнения.
Почему арматуру нельзя использовать для выравнивания труб?
Корпус не рассчитан на роль стяжного приспособления. Попытка подтянуть смещённые трубы передаёт боковую нагрузку на корпус, прокладку и крепёж, а после заполнения может проявиться течью или трудным ходом затвора. Трубы выравнивают и поддерживают отдельно, затем проверяют свободный вход в соединение. Только после этого арматуру центрируют и затягивают.
Как отличить монтажную ошибку от неисправности арматуры?
Сначала фиксируют место проявления: течь соединения указывает на поверхность, прокладку или затяжку, а трудный ход заставляет проверить перекос, загрязнение и привод. Шум и вибрацию связывают с опорами и режимом потока. Направление стрелки и положение корпуса проверяют отдельно. Если после устранения монтажного дефекта симптом сохраняется, состояние изделия сравнивают с паспортом.
Когда проводить опрессовку после установки арматуры?
Опрессовку проводят после очистки, центровки, затяжки соединений и устранения видимых перекосов. До испытания проверяют направление потока, опоры, ход затвора и готовность линии к безопасному повышению давления. Результат оценивают по герметичности соединений и состоянию корпуса. Испытание не заменяет функциональную проверку привода и не оправдывает работу с неустранённой течью.
Как назначить периодичность проверки установленной арматуры?
Периодичность берут из паспорта, эксплуатационных правил и фактической нагрузки участка. Таблица страницы содержит исходные сроки для проверки, промывки и службы уплотнения, но их не переносят на другой тип арматуры автоматически. После ремонта, смены среды или появления течи проводят внеплановый осмотр. Все операции и признаки состояния фиксируют в журнале.
