Маркировка арматуры связывает DN и PN с условным проходом, номинальным давлением, материалом, приводом и направлением потока. Надёжная расшифровка появляется при совпадении обозначений на корпусе с паспортом, сертификатом, проектом и фактическим присоединением, включая климатическое исполнение и заводской номер.
данные обновлены 2026-10-21 ·
1. Маркировка арматуры и её расшифровка
Маркировка на корпусе связывает изделие с его условным проходом, номинальным давлением, материалом и приводом. Эти обозначения нужны не для расшифровки сами по себе: их сопоставляют с проектной линией, рабочей средой, температурой и схемой управления. Нечитаемая или неполная надпись снижает надёжность идентификации.
При осмотре отделяют заводское обозначение от временной отметки монтажа и таблички привода. Сверяют символы на корпусе с паспортом, сертификатом и фактическим присоединением. Если сведения расходятся, арматуру не выбирают по внешнему виду и уточняют исполнение по документам.
Текущая страница в тематической подборке.
Смежная тема кластера «Арматура для пара, газа и нефтепродуктов».
Смежная тема кластера «Арматура для химии, суспензий и санитарных процессов».
Смежная тема кластера «Покрытия и коррозионная стойкость».
Смежная тема кластера «Арматура для пара, газа и нефтепродуктов».
Смежная тема кластера «Арматура для пара, газа и нефтепродуктов».
Смежная тема кластера «Арматура для воды, теплосетей и пожаротушения».
Смежная тема кластера «Арматура для химии, суспензий и санитарных процессов».
Смежная тема кластера «Арматура для воды, теплосетей и пожаротушения».
2. Пошаговый порядок
Проверку начинают с читаемости обозначений на корпусе, затем сопоставляют DN, PN, материал и направление потока с проектом. После этого смотрят климатическое исполнение, паспорт и заводской номер. Такой порядок связывает маркировку с изделием, которое действительно установлено в линии.

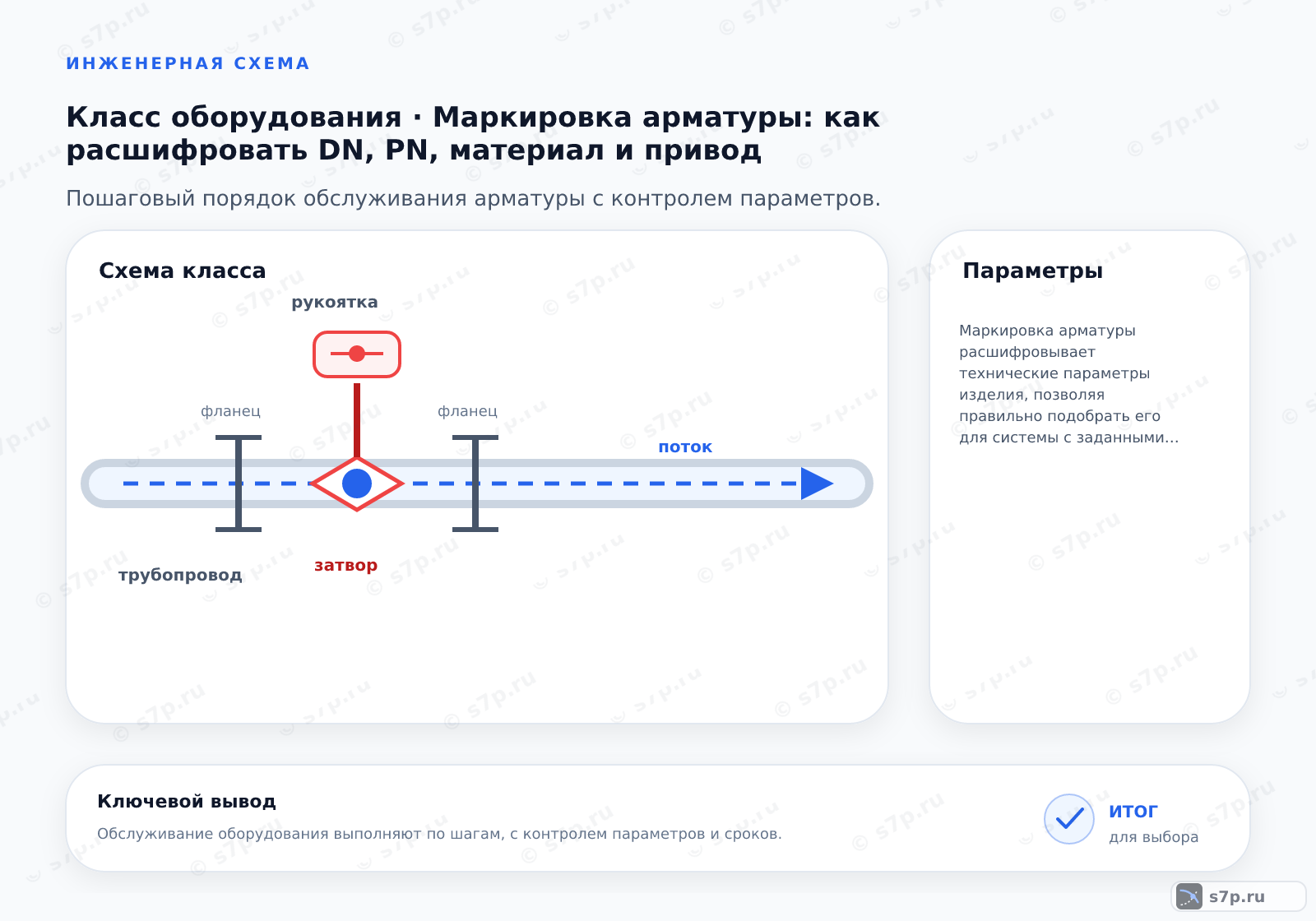

Стрелка на корпусе относится к движению среды, а не к положению рукоятки или привода. После сверки осматривают присоединение и состояние таблички. Любое расхождение фиксируют до пуска, потому что исправление записи после монтажа не меняет фактические ограничения арматуры.

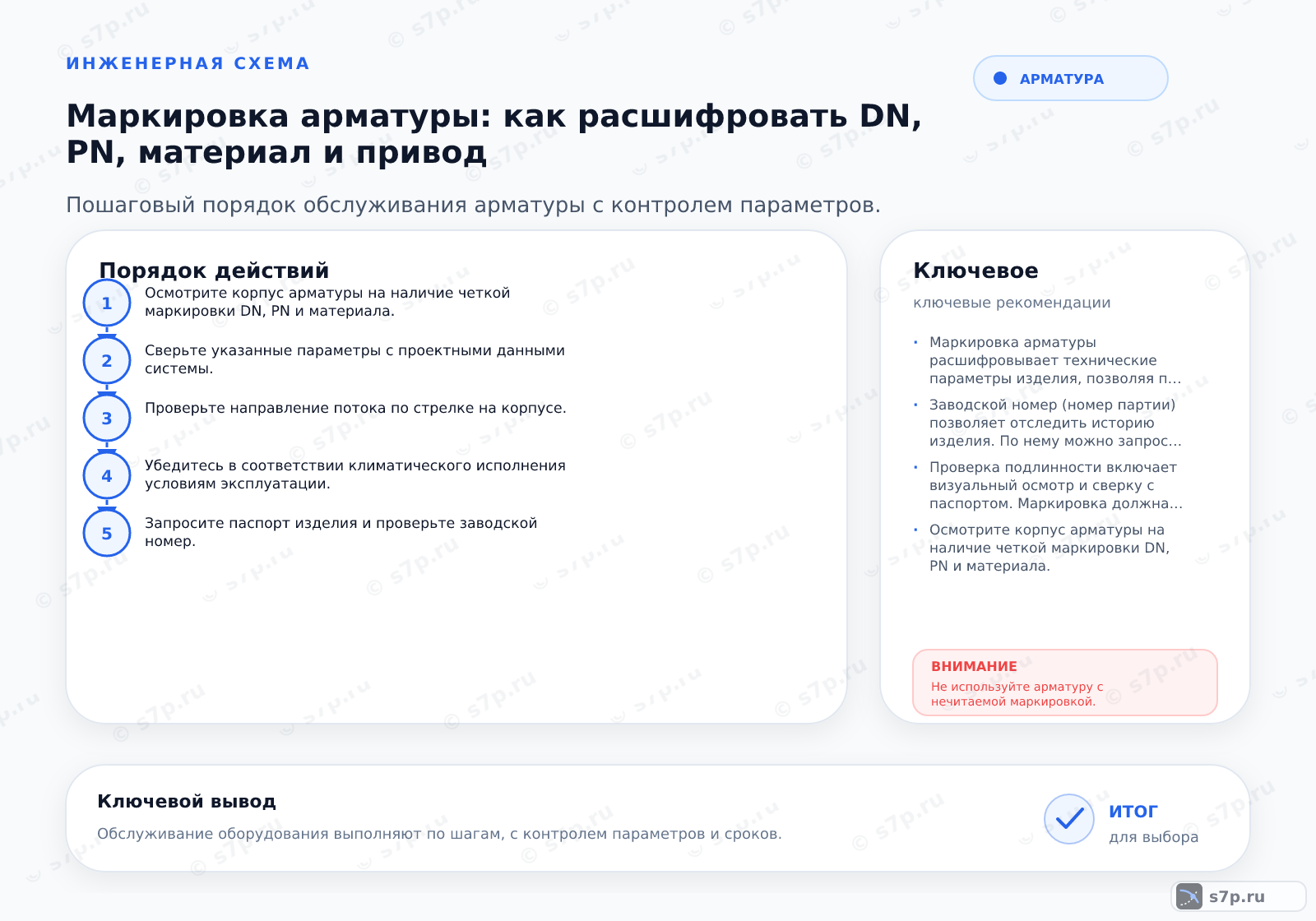

- Шаг 1Осмотрите корпус арматуры на наличие четкой маркировки DN, PN и материала.
- Шаг 2Сверьте указанные параметры с проектными данными системы.
- Шаг 3Проверьте направление потока по стрелке на корпусе.
- Шаг 4Убедитесь в соответствии климатического исполнения условиям эксплуатации.
- Шаг 5Запросите паспорт изделия и проверьте заводской номер.
3. Симптом -> причина -> решение
Симптомом ошибки бывает отсутствие части обозначения, несовпадение DN или PN с проектом, неясный материал, потерянная табличка привода или стрелка, направленная не по потоку. Причину ищут в смешении документов, замене детали и неверном чтении кода, а не в самой надписи.
Решение состоит в повторном осмотре корпуса, сверке с паспортом и проверке установленного положения. При неустранимом расхождении арматуру выводят из выбора до идентификации. Фото маркировки, запись о месте установки и данные паспорта помогают не перепутать одинаковые по форме изделия.
4. Сроки и периодичность
Периодичность проверки маркировки связывают с осмотрами арматуры, ремонтом и заменой покрытия или изоляции. Запись в журнале нужна после каждого события, которое может скрыть обозначение или изменить состав узла. Срок службы изделия и межремонтный интервал берут из паспорта, а не выводят из одной надписи.
При плановом осмотре проверяют читаемость DN, PN, материала, привода и заводского номера. Если маркировка повреждена, восстанавливают идентификацию по документам и фиксируют основание. Периодичность из таблицы используют как ориентир для контроля, уточняя её для конкретной арматуры.
| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Периодичность проверки | 1 год | год | инженерная практика; сверить по паспорту |
| Срок службы | 15 лет | лет | инженерная практика; сверить по паспорту |
| Межремонтный интервал | 5 лет | лет | инженерная практика; сверить по паспорту |
5. Предупреждения и чего не делать
Установка против стрелки потока нарушает расчётное движение среды и может привести к поломке. Перед монтажом направление проверяют на корпусе и в схеме, а после монтажа убеждаются, что арматура не развернута относительно линии.
Не стирают маркировку при очистке и не заменяют паспортные сведения предположением по внешнему виду. Если стрелка, табличка или код не читаются, участок оставляют без пуска до подтверждения исполнения и безопасного направления потока.
Частые вопросы
Какие обозначения на корпусе нужно читать вместе?
DN, PN, материал, направление потока и сведения о приводе образуют связанную идентификацию изделия. Их сопоставляют с паспортом, проектной линией, рабочей средой и температурой. Одно совпавшее обозначение не подтверждает подходящее исполнение. Если надпись неполная, проверяют заводской номер, табличку привода и документы на фактически установленную арматуру.
Что делать, если маркировка на корпусе читается не полностью?
Фиксируют читаемые символы и место установки, затем сопоставляют их с паспортом, сертификатом и заводским номером. Осматривают табличку привода и присоединение, не пытаясь восстановить код по внешнему виду. До подтверждения исполнения арматуру не включают в расчёт и не запускают. Расхождение между корпусом и документами записывают как отдельную неисправность идентификации.
Почему нельзя игнорировать стрелку на корпусе?
Стрелка показывает расчётное направление движения среды и связана с работой затвора, уплотнения и корпуса. Установка против стрелки меняет нагрузку и может привести к поломке. Перед монтажом направление сверяют со схемой, после монтажа проверяют фактический поток. Положение рукоятки или привода не заменяет обозначение на корпусе.
Как поступить при несоответствии паспорта и надписи?
Останавливают выбор и фиксируют расхождение фотографией, записью о месте установки и сведениями о заводском номере. Затем проверяют, не относится ли паспорт к другой поставке или заменённой детали. До идентификации не принимают решение по максимальному давлению, температуре или материалу. Подтверждённые сведения вносят в эксплуатационную документацию после проверки изделия.
Как связать осмотр маркировки с обслуживанием?
Маркировку осматривают при плановой проверке, ремонте, замене покрытия, изоляции или привода. Сверяют читаемость DN, PN, материала, направления и заводского номера, а результат записывают в журнал. Периодичность и срок службы берут из паспорта и таблицы обслуживания. Повреждённую надпись восстанавливают только по подтверждённым документам.
Зачем отдельно проверять маркировку привода?
Привод может иметь собственные требования к питанию, ходу, климатическому исполнению и обратной связи. Маркировка корпуса подтверждает арматуру, но не заменяет идентификацию установленного привода. Сверяют обе таблички с паспортом и схемой управления, затем проверяют направление движения и конечные положения. Так исключают совместимость корпуса с неподходящим исполнительным механизмом.
