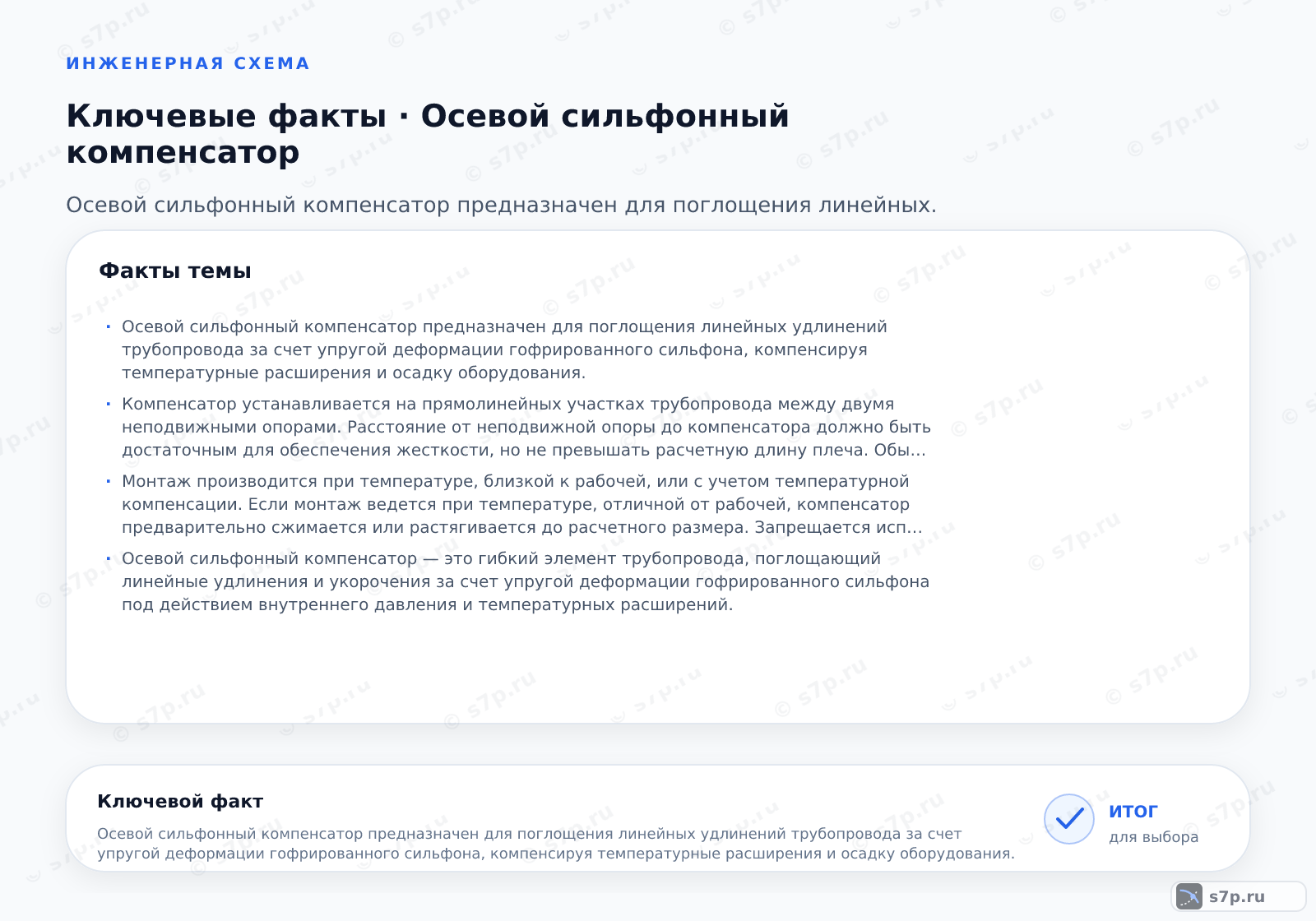

Осевой сильфонный компенсатор предназначен для поглощения линейных удлинений трубопровода за счет упругой деформации гофрированного сильфона, компенсируя температурные расширения и осадку оборудования. Осевой сильфонный компенсатор — это гибкий элемент трубопровода, поглощающий линейные удлинения и укорочения за счет упругой деформации гофрированного сильфона под действием внутреннего давления и температурных расширений.
данные обновлены 2026-10-21 ·
1. Как сильфонный компенсатор принимает осевое перемещение
Осевой сильфонный компенсатор принимает продольное перемещение трубопровода за счёт упругой деформации гофрированного элемента. Он работает в пределах, заданных конструкцией, и не заменяет неподвижные опоры или направляющие. Давление среды создаёт нагрузку на узел, поэтому его движение должно быть связано с расчётом участка и опорной схемой.
При подборе смотрят на направление ожидаемого перемещения, температуру, давление и допустимую осевую компенсацию. Фланцы не используют для исправления несоосности: компенсатор должен получить заранее подготовленную геометрию трубопровода и свободное место для рабочего хода.
Текущая страница в тематической подборке.
Смежная тема кластера «Арматура для пара, газа и нефтепродуктов».
Смежная тема кластера «Арматура для химии, суспензий и санитарных процессов».
Смежная тема кластера «Покрытия и коррозионная стойкость».
Смежная тема кластера «Арматура для пара, газа и нефтепродуктов».
Смежная тема кластера «Арматура для пара, газа и нефтепродуктов».
Смежная тема кластера «Арматура для воды, теплосетей и пожаротушения».
Смежная тема кластера «Арматура для химии, суспензий и санитарных процессов».
Смежная тема кластера «Арматура для воды, теплосетей и пожаротушения».
2. Устройство и принцип работы
Сначала связывают температурное удлинение с участком между неподвижными опорами, затем проверяют типоразмер и допустимый ход компенсатора. Опоры и направляющие должны направлять движение по оси; иначе боковое смещение передаётся сильфону и сокращает ресурс узла.
Монтажное положение, предварительная растяжка и последовательность испытаний фиксируют до установки. После сборки осматривают сильфон, сварные или фланцевые соединения и состояние опор. Испытание проводят по принятой схеме системы, не превращая компенсатор в средство для устранения ошибок монтажа.
- Шаг 1Расчет температурного удлинения участка трубопровода между неподвижными опорами.
- Шаг 2Выбор типа и размера компенсатора по допустимой компенсации и давлению.
- Шаг 3Установка неподвижных опор с расчетом на осевое усилие от давления.
- Шаг 4Монтаж компенсатора с предварительной сборкой или растяжкой при монтажной температуре.
- Шаг 5Гидростатическое испытание системы на герметичность и прочность.
3. Ключевые параметры
К параметрам компенсатора относят рабочее давление, температуру среды, допустимую осевую компенсацию и число сильфонов. Эти величины нельзя рассматривать раздельно: давление влияет на осевую нагрузку, температура задаёт перемещение, а конструкция сильфона определяет доступный ход и требования к опорам.
Паспорт проверяют на совместимость с рабочей средой, соединением и монтажной схемой. Расчётный ход сопоставляют с допустимой компенсацией, а нагрузку от давления — с неподвижными опорами. Если схема предполагает движение в нескольких направлениях, одного осевого исполнения недостаточно без отдельной проверки.
| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Рабочее давление | 1.6 МПа | МПа | инженерная практика; сверить по паспорту |
| Температура среды | 200 °C | °C | инженерная практика; сверить по паспорту |
| Компенсация осевая | 100 мм | мм | инженерная практика; сверить по паспорту |
| Количество сильфонов | 3 шт | шт | инженерная практика; сверить по паспорту |
4. Схема работы компенсатора между неподвижными опорами
В схеме компенсатор расположен между участками трубопровода, ограниченными неподвижными опорами. Направляющие удерживают ось, а опоры принимают усилия, возникающие от давления и деформации. Такое расположение позволяет сильфону работать на продольное перемещение, не передавая на него случайный перекос фланцев.
По схеме проверяют свободное пространство, направление хода и доступ для осмотра. Участок до и после компенсатора должен соответствовать расчётной длине, иначе фактическое удлинение отличается от ожидаемого. Схему сопоставляют с монтажными отметками и паспортом изделия до начала сборки.
5. Виды и разновидности
Исполнение с внутренним направляющим цилиндром защищает сильфон от воздействия турбулентности. Наружные тяги ограничивают осевое усилие на фланцы. Двойной сильфон применяют, когда конструкция должна принять больший ход компенсации. Каждый вариант требует своей проверки опор, соединений и доступного пространства.
Сравнение начинают не с названия исполнения, а с характера перемещения и нагрузки на трубопровод. Внутренняя деталь может изменить сопротивление потоку, тяги — передать нагрузку на соединение, а дополнительный сильфон — изменить требования к монтажу. Паспортная схема определяет границы применения.
| Значение | Источник |
|---|---|
| Осевой компенсатор с внутренним направляющим цилиндром для защиты сильфона от турбулентности. | инженерная практика; сверить по паспорту |
| Компенсатор с наружными тягами для ограничения осевого усилия на фланцы. | инженерная практика; сверить по паспорту |
| Компенсатор с двойным сильфоном для увеличения хода компенсации. | инженерная практика; сверить по паспорту |
6. На что влияет и зачем нужно
Компенсация температурных деформаций снижает передачу продольного перемещения на оборудование, соединения и опоры. Эффект появляется только при согласованной работе сильфона, направляющих и неподвижных опор; сам компенсатор не устраняет перекос линии и не принимает произвольное боковое смещение.
При эксплуатации наблюдают за формой гофров, состоянием соединений и тем, как участок перемещается при изменении температуры. Следы контакта, неравномерная деформация или смещение опор требуют остановки схемы и проверки расчётного направления хода.
7. Частые ошибки и на что смотреть
Смещение фланцев не исправляют натяжением компенсатора: такое решение создаёт боковую нагрузку и повреждает сильфон. Превышение допустимой компенсации приводит к разрушению гофров, поэтому фактическое перемещение сопоставляют с паспортным пределом до пуска и после изменения режима.
Причиной раннего повреждения также становятся отсутствие направляющих, неверная работа опор и контакт сильфона с соседними деталями. При осмотре ищут следы трения, вмятины, коррозию и нарушение геометрии соединений. Исправление выполняют после снятия нагрузки и проверки всей опорной схемы.
Частые вопросы
Как выбрать осевой компенсатор для участка трубопровода?
Сначала определяют ожидаемое температурное перемещение участка между неподвижными опорами. Затем сопоставляют рабочее давление, температуру среды, допустимый осевой ход, соединение и материал с паспортом компенсатора. Проверяют направляющие, свободное пространство и нагрузку на опоры. Если в схеме присутствует боковое или угловое смещение, осевое исполнение нельзя принимать без отдельного расчёта.
Почему компенсатор нельзя использовать для выравнивания фланцев?
Фланцевое смещение передаёт на сильфон боковую нагрузку, для которой осевое исполнение не предназначено. Гофры начинают работать с перекосом, возникают локальные напряжения, трение и ускоренный износ. Перед монтажом выверяют трубопровод, опоры и направляющие, а компенсатор устанавливают без принудительного подтягивания. Исправляют геометрию линии, а не компенсируют её деформацией сильфона.
Как связаны неподвижные опоры и направляющие?
Неподвижные опоры воспринимают усилия от давления и направляют зону, где возникает температурное перемещение. Направляющие удерживают трубу на оси и не дают компенсатору перейти в боковой изгиб. Их положение проверяют по монтажной схеме и паспорту изделия. Если опора ослаблена или направляющая заедает, фактический ход отличается от расчётного и нагрузка переходит на сильфон.
Когда выбирают исполнение с тягами или внутренним цилиндром?
Внутренний направляющий цилиндр используют, когда требуется защита сильфона от турбулентного воздействия. Наружные тяги ограничивают осевое усилие на фланцы, а конструкция с дополнительным сильфоном рассчитана на иной доступный ход. Исполнение выбирают по схеме движения, давлению, температуре и нагрузке на соединения. Функцию каждой детали подтверждают паспортом, а не только названием модели.
Что означает повреждение гофров после пуска?
Следы трения, вмятины, неравномерная деформация или разрыв гофров указывают на превышение хода, перекос, отсутствие направляющих, контакт с соседними деталями либо ошибку в работе опор. Участок выводят из нагрузки и осматривают компенсатор вместе с трубопроводом. Повторный пуск без проверки геометрии не устраняет причину и может увеличить повреждение.
Что проверить перед испытанием смонтированного узла?
Проверяют положение неподвижных опор, свободный ход направляющих, отсутствие монтажного перекоса, состояние сильфона и герметичность соединений. Предварительную растяжку или сборку сопоставляют с монтажной схемой. Испытательная среда, порядок нагружения и допустимые перемещения должны соответствовать паспорту и принятой схеме системы. Компенсатор не используют для исправления несоосности уже во время испытания.
