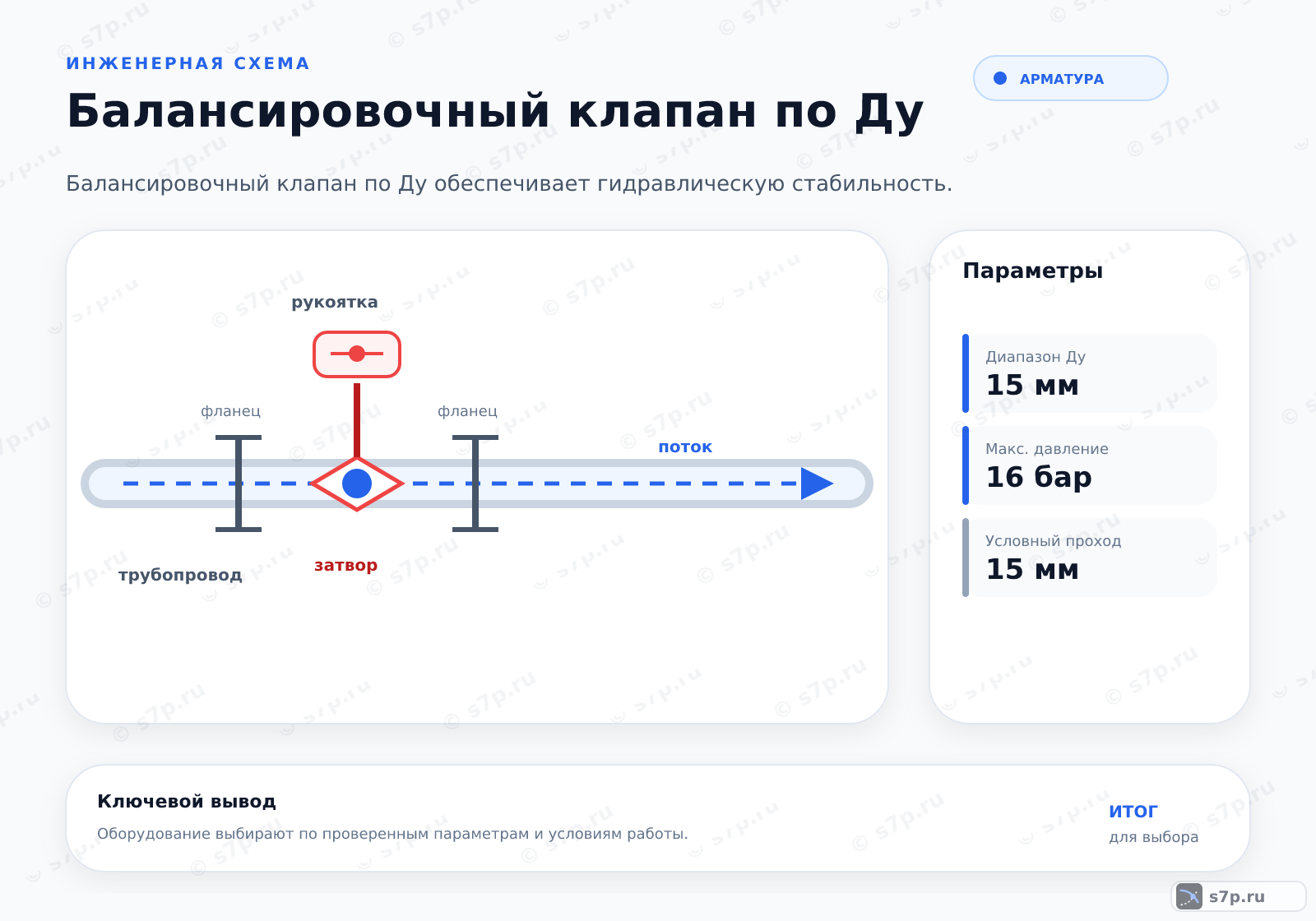

Балансировочный клапан по Ду обеспечивает гидравлическую стабильность системы путем ручного или автоматического ограничения расхода через сечение, пропорциональное диаметру условного прохода. Балансировочный клапан — это регулирующий запорно-регулирующий прибор, устанавливаемый в трубопроводы систем отопления и кондиционирования для ручного или автоматического ограничения расхода теплоносителя. Его условный проход (Ду) определяет максимальную пропускную способность и типоразмер присоединения. Правильный подбор Ду обеспечивает равномерное распределение тепла по всем радиаторам.
данные обновлены 2026-10-21 ·
1. Как Ду связан с расходом балансировочного клапана
Балансировочный клапан по Ду ограничивает расход через изменяемое сечение и связывает пропускную способность ветви с размером условного прохода. Он создаёт сопротивление, которое можно настроить вручную или изменить приводом, чтобы потоки между радиаторами и ветвями распределялись согласованно.
Само значение Ду не определяет подходящий клапан без расхода, перепада давления, температуры и типа присоединения. При выборе сверяют рабочую точку и материал с паспортом, иначе одинаковый условный проход может дать разный результат в разных схемах.
Текущая страница в тематической подборке.
Смежная тема кластера «Арматура для пара, газа и нефтепродуктов».
Смежная тема кластера «Арматура для химии, суспензий и санитарных процессов».
Смежная тема кластера «Покрытия и коррозионная стойкость».
Смежная тема кластера «Арматура для пара, газа и нефтепродуктов».
Смежная тема кластера «Арматура для пара, газа и нефтепродуктов».
Смежная тема кластера «Арматура для воды, теплосетей и пожаротушения».
Смежная тема кластера «Арматура для химии, суспензий и санитарных процессов».
Смежная тема кластера «Арматура для воды, теплосетей и пожаротушения».
2. Устройство и принцип работы

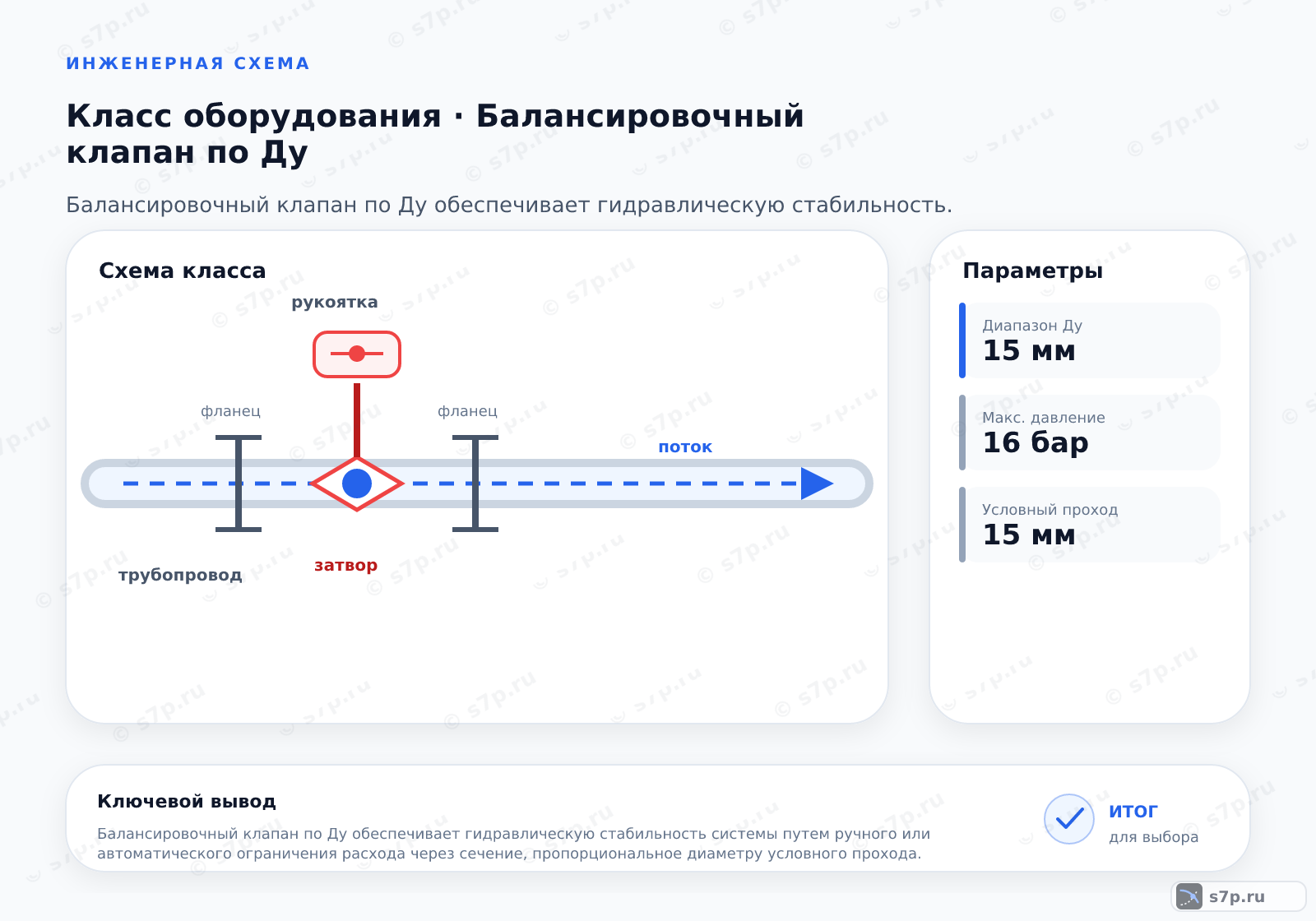

При повороте ручки или движении привода шток изменяет открытие прохода, а дифференциальное давление показывает возникающее сопротивление. Ручной клапан сохраняет настройку механически, автоматический получает команду от системы, а дифференциальный вариант реагирует на изменение перепада по своей схеме.
Измерительные ниппели используют для подключения приборов до и после корпуса. Перед настройкой проверяют заполнение, направление потока и свободный ход, затем фиксируют положение штока после того, как расход и перепад стабилизировались.
- Шаг 1Определить требуемый расход теплоносителя в м³/ч для этого контура или радиатора.
- Шаг 2Рассчитать или найти в таблице коэффициент Kvs, обеспечивающий перепад давления 0,5–1,0 бар.
- Шаг 3Выбрать стандартный Ду из ряда (15, 20, 25, 32, 40, 50), ближайший к расчетному Kvs.
- Шаг 4Проверить соответствие диаметра присоединения диаметру трубопровода (например, Ду 20 к трубе 1/2").
- Шаг 5Установить клапан по направлению потока, указанному стрелкой на корпусе.
- Шаг 6Открыть клапан на 100% и провести гидравлический расчет системы.
- Шаг 7Зафиксировать положение штока или установить измерительные ниппели для настройки.
3. Ключевые параметры

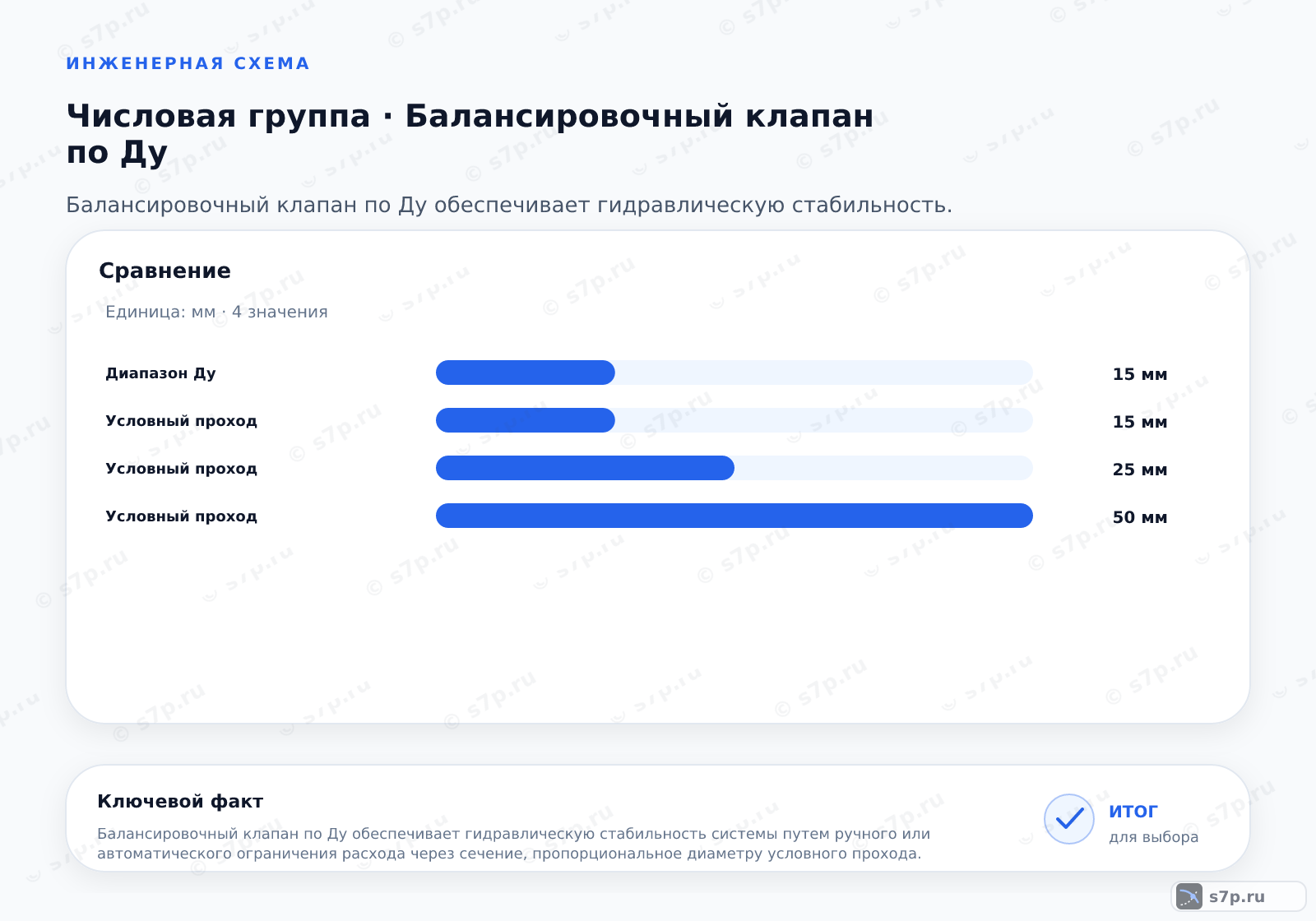

В ряду условных проходов указаны 15, 20, 25, 32, 40 и 50 мм, а максимальное давление составляет 16 бар. Коэффициент Kvs подбирают под расход и перепад 0,5–1,0 бар, после чего проверяют, что присоединение совпадает с трубопроводом.
Пример из исходных параметров связывает Ду 20 с трубой 1/2 дюйма, но это не универсальная замена для другой схемы. Перед заказом сопоставляют размер, Kvs, материал, температуру и допустимое давление одного исполнения.
| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Условный проход (мм) | 15 мм | мм | ГОСТ 355-2005 |
| Условный проход (мм) | 20 мм | мм | ГОСТ 355-2005 |
| Условный проход (мм) | 25 мм | мм | ГОСТ 355-2005 |
| Условный проход (мм) | 32 мм | мм | ГОСТ 355-2005 |
| Условный проход (мм) | 40 мм | мм | ГОСТ 355-2005 |
| Условный проход (мм) | 50 мм | мм | ГОСТ 355-2005 |
| Макс. давление | 16 бар | бар | Паспортные данные; инженерная практика |
4. Схема выбора Ду и настройки клапана по расходу
Сначала определяют расход ветви и выбирают ближайший стандартный Ду по требуемому Kvs. При монтаже корпус ориентируют по стрелке, оставляют доступ к ниппелям и открывают клапан на 100% перед гидравлической настройкой, чтобы начальное сопротивление не искажало расчёт.
После измерения перепада клапан прикрывают до расчётного режима и фиксируют шток. Если давление не соответствует ожиданию, проверяют диаметр соседних участков, засорение, воздух и фактическое положение органа, а не меняют Ду без нового расчёта.
5. Виды и разновидности
Ручной клапан с ключом подходит для настройки при пусконаладке, автоматический — для изменения расхода по команде, а дифференциальный поддерживает установленную связь между давлениями. Исполнение с ниппелями выбирают, когда требуется измерять режим прямо на корпусе.
Разновидности сравнивают по способу управления, измерению и обслуживанию. Автоматика не устраняет необходимость первоначального расчёта, а ниппели не дают результата без приборов и правильных точек подключения.
| Значение | Источник |
|---|---|
| Ручной клапан с ключом | Инженерная практика |
| Автоматический клапан | Инженерная практика |
| Дифференциальный клапан | Инженерная практика |
| Клапан с ниппелями | Инженерная практика |
6. На что влияет и зачем нужно
Согласованный условный проход помогает распределить расход между радиаторами и не допустить, чтобы близкая ветвь забирала среду у удалённой. Слишком малое сечение повышает сопротивление и шум, а слишком большое усложняет точную настройку в рабочем диапазоне.
При корректном Kvs насос не компенсирует перекос лишним напором, поэтому режим можно вести с меньшими потерями. Эффект проверяют по перепадам и температурам после настройки, а после изменения схемы повторяют гидравлическую оценку.
7. Частые ошибки и на что смотреть
Балансировочный клапан не оставляют постоянным заменителем запорного органа в полностью открытом или закрытом состоянии. Его положение связано с расчётным расходом, поэтому для отключения ветви используют отдельную арматуру, предусмотренную схемой.
Ошибка подбора возникает, когда Ду выбирают только по трубе и не проверяют Kvs, перепад, температуру и давление. После монтажа контролируют направление, свободный ход и измерительные точки; при несоответствии сначала ищут причину в потоке и обвязке.
Частые вопросы
Что именно определяет условный проход Ду?
Ду связывает клапан с условным размером присоединения и доступной пропускной способностью, но не задаёт расход автоматически. Для выбора нужны рабочий расход, перепад давления, температура, материал и тип трубы. Клапан с подходящим Ду может оказаться неверным по Kvs или сопротивлению, если его рабочую точку не сопоставить с расчётом ветви.
Как выбрать Ду по Kvs и перепаду давления?
Сначала определяют расход ветви и находят Kvs, который обеспечивает перепад 0,5–1,0 бар. Затем выбирают ближайший стандартный Ду из ряда 15, 20, 25, 32, 40 и 50 мм, проверяют присоединение и максимальное давление 16 бар. Итог сверяют с паспортом, температурой и фактическим сопротивлением трубопровода.
Почему соответствие Ду 20 трубе 1/2 дюйма нельзя считать общим правилом?
Связка Ду 20 и трубы 1/2 дюйма приведена как пример из исходной схемы, а не как универсальная таблица замен. На другом участке могут отличаться резьба, внешний размер, материал, стандарт присоединения и рабочий расход. Перед заказом проверяют чертёж, паспорт клапана и фактическую трубу, затем подтверждают гидравлический расчёт.
Чем ручной клапан отличается от автоматического и дифференциального?
Ручной клапан меняет проход оператором и фиксирует положение. Автоматический получает команду от системы управления, а дифференциальный работает через установленную связь между давлениями. Исполнение с ниппелями добавляет возможность подключить измерительные приборы. Во всех случаях сначала определяют расход и сопротивление, иначе автоматизация будет управлять неверно выбранной рабочей точкой.
Зачем открывать клапан на 100 процентов перед настройкой?
Полное открытие убирает искусственное начальное ограничение и позволяет оценить фактический режим ветви до балансировки. В исходной последовательности после этого выполняют гидравлический расчёт, затем изменяют положение по измеренному перепаду. Если начать с неизвестного прикрытия, сопротивление клапана смешается с сопротивлением труб и исказит исходную точку.
Какие признаки указывают на неверный подбор по Ду?
Недостаточный расход при открытом клапане, шум, большой перепад и невозможность попасть в расчётную точку указывают на несогласованное сечение или Kvs. Избыточный размер может дать слишком малое сопротивление и слабую чувствительность настройки. Проверяют направление, воздух, фильтр, измерительные ниппели, диаметр присоединения и паспорт, а не меняют Ду без нового расчёта.
