Балансировочный клапан DN15 — это ручной регулирующий вентиль с изменяемым сечением проходного канала, предназначенный для создания требуемого гидравлического сопротивления в трубопроводе условным проходом 15 мм. Устранение перегрева и недогрева помещений за счет точной настройки расхода. На корпусе стрелка указывает направление потока.
данные обновлены 2026-10-21 ·
Расчёт для вашего объекта
Введите мощность и температурный график — расход и ориентировочный напор пересчитаются в браузере без передачи данных.
1. Что такое балансировочный клапан DN15
Балансировочный клапан DN15 создаёт рассчитанное сопротивление на ветви отопления и ограничивает максимальный поток вручную установленным проходом. Он работает как орган гидравлической настройки: положение штока влияет на расход, но не измеряет температуру помещения и не заменяет термостат.
На корпусе нанесена стрелка, по которой ориентируют направление среды. При подборе проверяют соответствие DN15 трубопроводу, рабочему диапазону расхода, температуре теплоносителя и месту установки, чтобы настройка была доступна после монтажа.
Текущая страница в тематической подборке.
Смежная тема кластера «Арматура для пара, газа и нефтепродуктов».
Смежная тема кластера «Арматура для химии, суспензий и санитарных процессов».
Смежная тема кластера «Покрытия и коррозионная стойкость».
Смежная тема кластера «Арматура для пара, газа и нефтепродуктов».
Смежная тема кластера «Арматура для пара, газа и нефтепродуктов».
Смежная тема кластера «Арматура для воды, теплосетей и пожаротушения».
Смежная тема кластера «Арматура для химии, суспензий и санитарных процессов».
Смежная тема кластера «Арматура для воды, теплосетей и пожаротушения».
2. Устройство и принцип работы
Поток проходит через входной патрубок, седло и регулируемое сечение, а шток меняет сопротивление прохода. При уменьшении открытия перепад растёт, при увеличении — снижается; фактическое положение выбирают по расходу ветви и тепловому балансу.
Перед настройкой систему заполняют, обеспечивают циркуляцию и проверяют направление движения. Термостатический клапан может корректировать температуру, но балансировочный орган задаёт базовое ограничение потока, поэтому их функции не смешивают при диагностике.
- Шаг 1Установите клапан на трубопровод с соблюдением направления потока.
- Шаг 2Откройте клапан полностью перед пусконаладочными работами.
- Шаг 3Запустите систему и обеспечьте циркуляцию теплоносителя.
- Шаг 4Измерьте перепад температур на входе и выходе радиатора.
- Шаг 5Рассчитайте требуемый расход по тепловому балансу.
- Шаг 6Закройте клапан до значения, соответствующего расчетному расходу.
- Шаг 7Зафиксируйте положение штока контргайкой.
3. Схема работы

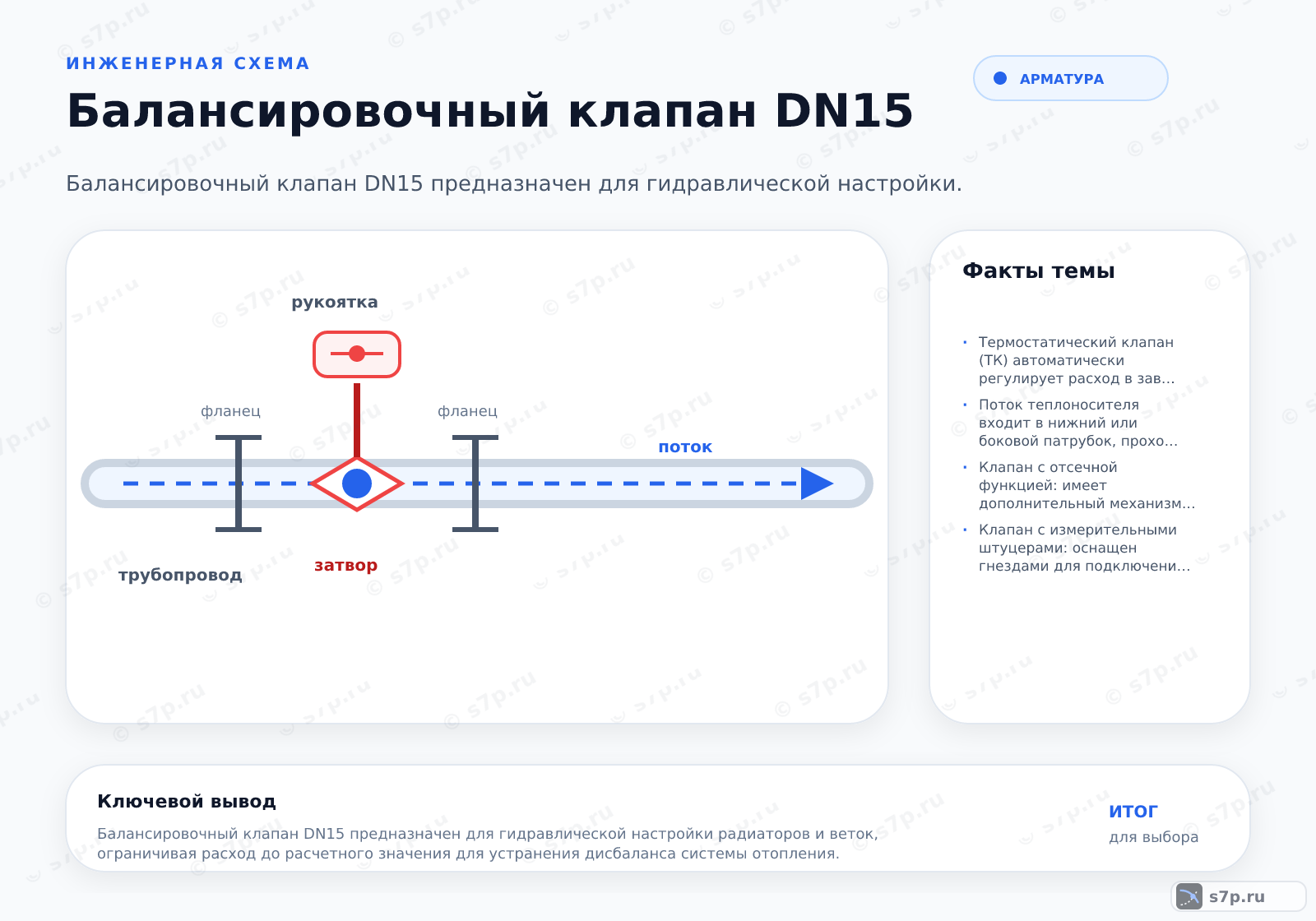

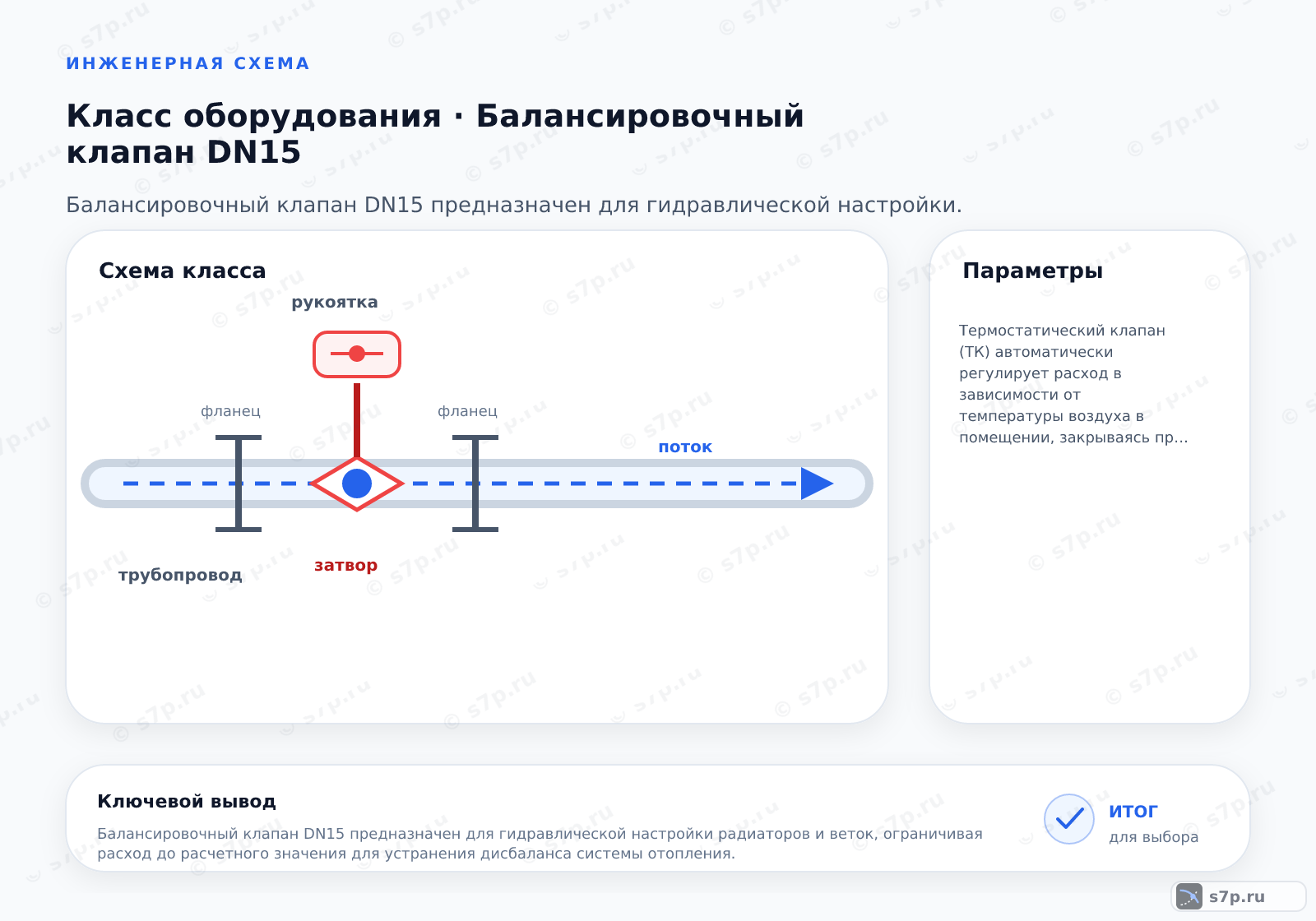

В рабочей схеме теплоноситель входит по стрелке на корпусе, проходит через седло и выходит к радиатору или следующему участку. Перепад на клапане связан с выбранным положением штока, а результат оценивают по температуре входа и выхода и по расчётному расходу.
Если направление перепутано, настройка и показания теряют смысл. После запуска сначала стабилизируют циркуляцию, затем меняют положение до нужного расхода и фиксируют шток контргайкой, сохраняя возможность повторной проверки.
4. Виды и разновидности
Исполнение с отсечной функцией дополнено механизмом полного перекрытия, вариант с измерительными штуцерами предназначен для подключения манометра, а термоэлектрический привод получает команду от термостата. Эти признаки различают способы управления, а не только внешний размер корпуса.
Ручной вариант выбирают там, где настройку выполняют при балансировке и затем фиксируют. Автоматизированное исполнение требует проверки совместимости привода с клапаном и места для обслуживания; наличие привода не отменяет исходного гидравлического расчёта.
| Значение | Источник |
|---|---|
| Клапан с отсечной функцией: имеет дополнительный механизм для полного перекрытия потока. | инженерная практика; сверить по паспорту |
| Клапан с измерительными штуцерами: оснащен гнездами для подключения манометра. | инженерная практика; сверить по паспорту |
| Клапан с термоэлектрическим приводом: управляется автоматически от термостата. | инженерная практика; сверить по паспорту |
5. На что влияет и зачем нужно
Правильное сопротивление ветви уменьшает разницу между перегретыми и недогретыми помещениями, потому что поток перестаёт уходить в участки с меньшим сопротивлением. Оценку ведут по измеренным температурам и расходу, а не по положению ручки само по себе.
При согласованном режиме насос не компенсирует случайный перекос избыточной подачей, поэтому его работа может стать экономичнее. После изменения радиатора, трубы или термостата балансировку проверяют заново, поскольку гидравлическая картина изменилась.
6. Частые ошибки и на что смотреть
Балансировочный клапан не используют как запорный вентиль для частого перекрытия: его рабочее назначение связано с настройкой сопротивления, а не с регулярным отключением участка. Для изоляции применяют предусмотренную запорную арматуру.
К ошибкам относят монтаж против стрелки, запуск без циркуляции и фиксацию положения без проверки перепада температур. При нестабильном результате осматривают воздух, фильтр и соседние органы регулирования, затем повторяют расчёт расхода.
Частые вопросы
Чем DN15 отличается от термостатического клапана?
Балансировочный клапан DN15 задаёт базовое сопротивление и ограничивает максимальный поток вручную выбранным положением. Термостатический клапан реагирует на температуру воздуха и меняет расход по команде термостата. Их можно применять в одной ветви: балансировочный орган задаёт гидравлический предел, а термостат корректирует подачу. Один термостат без балансировки способен усилить дисбаланс соседних участков.
Зачем соблюдать стрелку на корпусе DN15?
Стрелка задаёт направление движения теплоносителя через седло и регулируемое сечение. При обратной установке меняются распределение давления и работа затвора, поэтому положение ручки уже нельзя сопоставлять с расчётным расходом. Перед пуском проверяют направление по схеме и корпусу, после чего открывают клапан, обеспечивают циркуляцию и только затем переходят к измерению.
Как связать настройку с перепадом температур на радиаторе?
Измеряют температуру теплоносителя на входе и выходе радиатора, определяют требуемый расход по тепловому балансу и сопоставляют его с характеристикой ветви. Затем постепенно изменяют открытие DN15, наблюдая за стабилизацией режима. Одной температуры в помещении недостаточно: она меняется медленно и не показывает, как расход распределён между соседними радиаторами.
Нужны ли измерительные штуцеры на клапане DN15?
Штуцеры полезны, когда настройку выполняют по перепаду давления и требуется подключать манометр непосредственно к корпусу. Без них расход можно оценивать по температурному режиму и расчёту, но диагностика становится менее точной. Выбор зависит от схемы балансировки, доступности прибора и места монтажа. Наличие штуцеров не отменяет проверки направления и заполнения ветви.
Когда применяют вариант с отсечной функцией или приводом?
Исполнение с отсечной функцией выбирают, когда конструкция должна дополнительно перекрывать поток, а термоэлектрический привод — когда изменение положения получает команду от термостата. Эти варианты сравнивают с ручным клапаном по схеме управления, доступу для обслуживания и требованиям к аварийному состоянию. Базовый расход и гидравлический расчёт всё равно задают до автоматизации.
Почему нельзя часто перекрывать балансировочный клапан?
Регулировочный клапан рассчитан на изменение сопротивления и фиксацию рабочего положения, а не на регулярную изоляцию участка. Частое перекрытие ускоряет износ затвора и сбивает балансировку. Для отключения используют запорную арматуру. При проблеме с расходом сначала проверяют воздух, фильтр, направление и расчёт, затем корректируют положение DN15 по измерениям.
