Балансировочный клапан муфтовый 1 дюйм предназначен для гидравлической регулировки тепловых сетей путем создания регулируемого местного сопротивления, что позволяет точно распределить теплоноситель между потребителями и устранить дисбаланс системы.
данные обновлены 2026-10-21 ·
1. Как муфтовый клапан регулирует расход в ветви
Муфтовый балансировочный клапан изменяет проходное сечение и тем самым добавляет регулируемое сопротивление ветви. Его задача — не перекрывать поток вместо запорного органа, а ограничить расход до значения, при котором соседние потребители получают согласованный режим.
При подборе сопоставляют присоединение, расход, давление, температуру и наличие измерительных патрубков. Муфтовое исполнение требует аккуратной сборки резьбы и доступа к штоку, иначе фактическая настройка не совпадёт с расчётным положением.
Текущая страница в тематической подборке.
Смежная тема кластера «Арматура для пара, газа и нефтепродуктов».
Смежная тема кластера «Арматура для химии, суспензий и санитарных процессов».
Смежная тема кластера «Покрытия и коррозионная стойкость».
Смежная тема кластера «Арматура для пара, газа и нефтепродуктов».
Смежная тема кластера «Арматура для пара, газа и нефтепродуктов».
Смежная тема кластера «Арматура для воды, теплосетей и пожаротушения».
Смежная тема кластера «Арматура для химии, суспензий и санитарных процессов».
Смежная тема кластера «Арматура для воды, теплосетей и пожаротушения».
2. Устройство и принцип работы

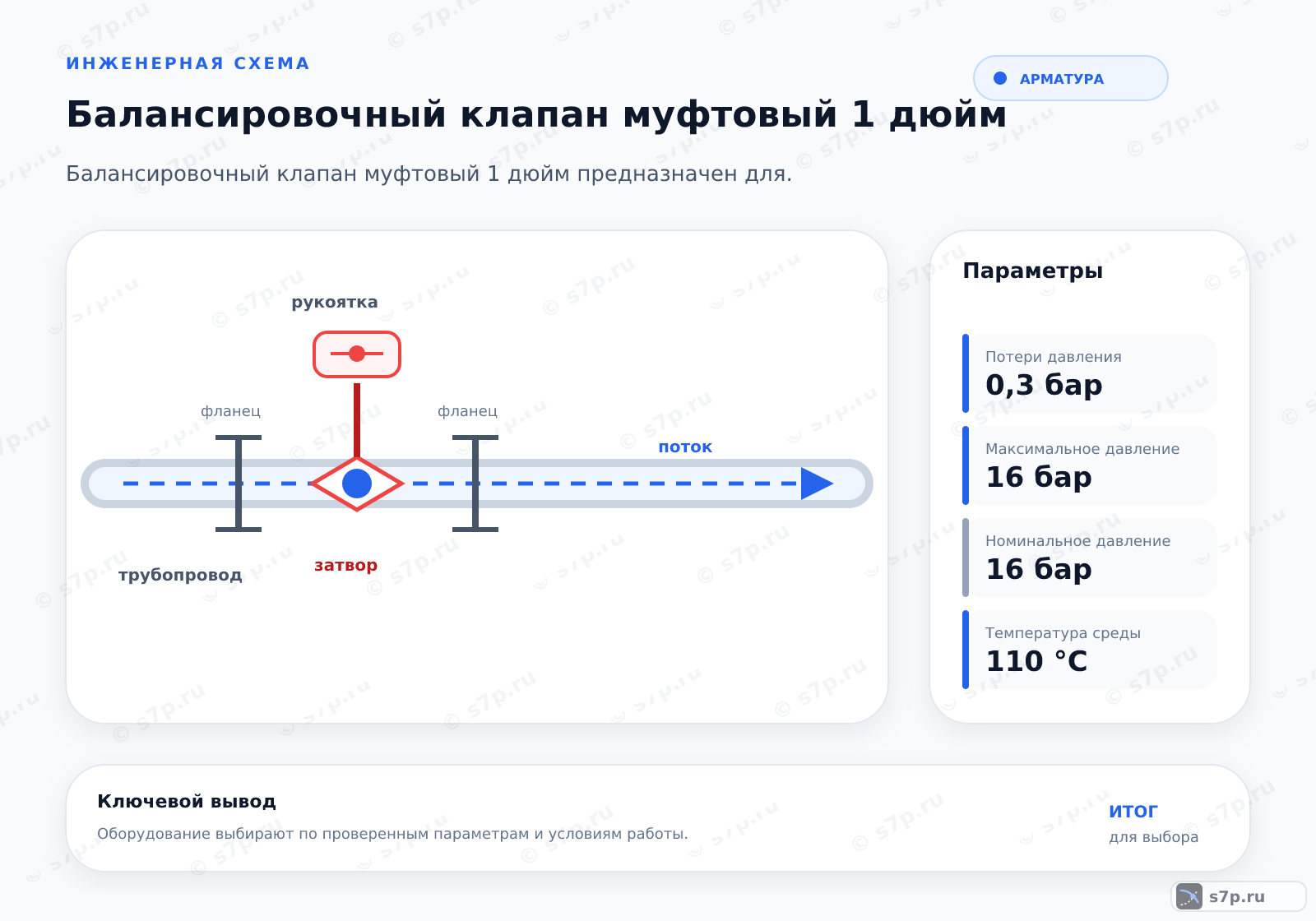

Шток перемещает затвор относительно седла, а перепад давления до и после корпуса связан с текущим сопротивлением. Манометры на измерительных патрубках позволяют увидеть изменение режима при повороте регулировочного органа и отделить настройку от неисправности насоса.
Перед измерением клапан открывают, проверяют заполнение и удаляют воздух из ветви. Затем положение изменяют постепенно, наблюдая за перепадом и расходом; резкое вращение или работа по одному показанию создают ложную настройку.
- Шаг 1Установить клапан на горизонтальный участок трубопровода после грязевого фильтра.
- Шаг 2Подключить манометры к измерительным патрубкам до и после клапана.
- Шаг 3Открыть клапан полностью и зафиксировать начальное положение.
- Шаг 4Измерить перепад давления и определить текущий расход по характеристике.
- Шаг 5Постепенно закрывать клапан, увеличивая сопротивление.
- Шаг 6Достичь расчетного расхода, зафиксировав положение штока.
3. Ключевые параметры

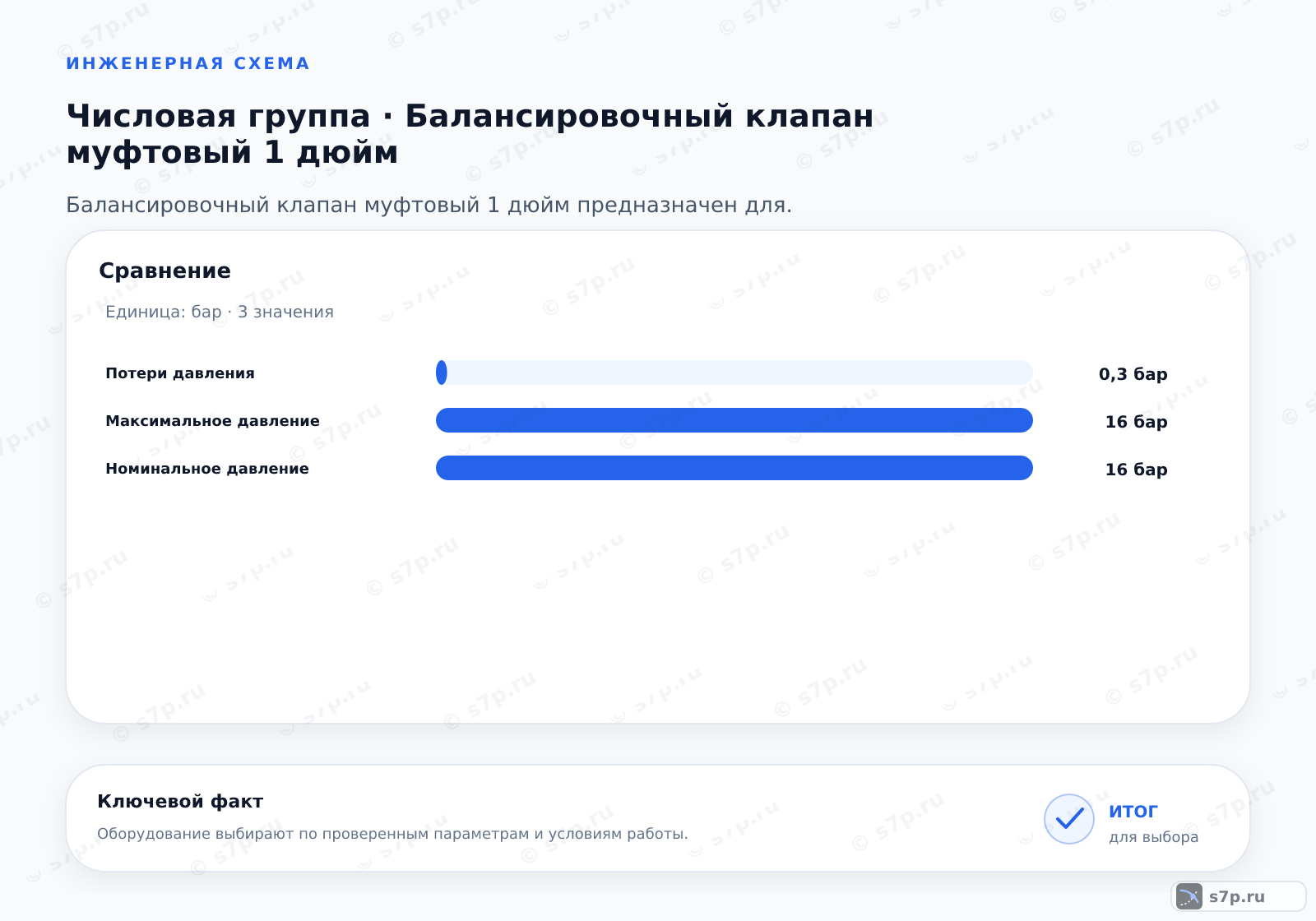

Для этого исполнения указаны присоединительный диаметр 25 мм, максимальное давление 16 бар и диапазон расхода от 0.1 до 3 м³/ч. Температура среды составляет 110 °C, а потери давления в исходных параметрах — 0.5 бар; каждое значение сверяют с паспортом конкретной модели.
Расход выбирают по рабочей точке ветви, а не по одному диаметру. После проверки давления и температуры оценивают доступность измерительных патрубков, положение штока и возможность повторить настройку после обслуживания фильтра.
| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Диаметр присоединения | 25 мм | мм | инженерная практика; сверить по паспорту |
| Максимальное давление | 16 бар | бар | инженерная практика; сверить по паспорту |
| Максимальный расход | 3 м³/ч | м³/ч | инженерная практика; сверить по паспорту |
| Минимальный расход | 0.1 м³/ч | м³/ч | инженерная практика; сверить по паспорту |
| Температура среды | 110 °C | °C | инженерная практика; сверить по паспорту |
| Потери давления | 0.5 бар | бар | инженерная практика; сверить по паспорту |

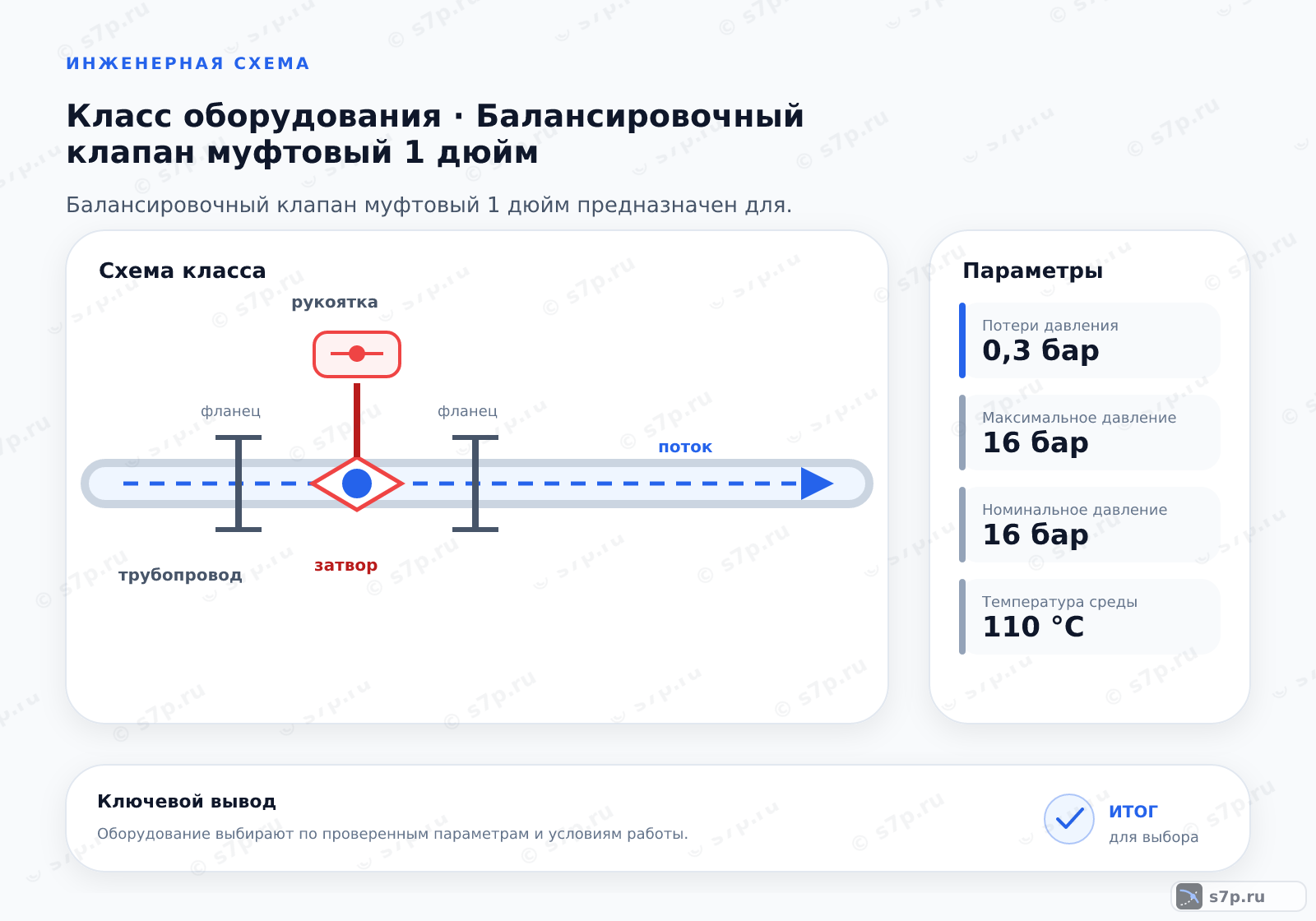

4. Схема настройки муфтового клапана по перепаду
В схеме клапан ставят на горизонтальном участке после грязевого фильтра, а точки измерения располагают до и после корпуса. При полностью открытом проходе получают исходный режим, затем изменяют сопротивление и сопоставляют перепад с требуемым расходом ветви.
Положение фиксируют после того, как показания стабилизировались. Если расход не реагирует на настройку, проверяют направление движения, наличие воздуха, состояние фильтра и работу измерительных приборов, а не увеличивают усилие на штоке.
5. Виды и разновидности
Вариант с ручной регулировкой и фиксатором сохраняет установленное положение штока. Исполнение с измерительными патрубками облегчает подключение манометров, а сочетание латунного корпуса с нержавеющим затвором задаёт собственную проверку совместимости материалов и среды.
Выбор разновидности зависит от способа балансировки, доступа к узлу и требований к контролю. Измерительные точки полезны только при наличии подходящих приборов и свободного пространства для их подключения, иначе преимущество исполнения не используется.
| Значение | Источник |
|---|---|
| Клапан с ручной регулировкой и фиксатором положения штока. | инженерная практика; сверить по паспорту |
| Клапан с измерительными патрубками для подключения манометров. | инженерная практика; сверить по паспорту |
| Клапан с латунным корпусом и нержавеющим затвором. | инженерная практика; сверить по паспорту |
6. На что влияет и зачем нужно
Настроенное сопротивление распределяет теплоноситель между ветвями и уменьшает разницу режимов между удалёнными и близкими потребителями. При изменении схемы, фильтра или насоса прежнее положение штока уже не считают неизменным результатом — его проверяют измерением.
Оптимизация режима может снизить лишнюю работу насоса и стабилизировать температуру в помещениях, если расход рассчитан и подтверждён по перепаду. Результат зависит от всей гидравлической схемы, а не только от наличия клапана.
7. Частые ошибки и на что смотреть
Для модели из исходных параметров не допускают давление выше 16 бар; перед монтажом этот предел сверяют с паспортом. Клапан защищают от грязи фильтром и не используют корпус как опору для ключа или место приложения ударной нагрузки.
Ошибка настройки возникает, когда положение фиксируют без измерения перепада или меняют его при забитом фильтре. Сначала восстанавливают нормальный поток и проверяют приборы, затем повторяют регулировку с постепенным изменением сопротивления.
Частые вопросы
Чем балансировочный клапан отличается от запорного?
Балансировочный клапан меняет сопротивление ветви и задаёт расход при настройке. Запорный орган предназначен для изоляции участка и полного перекрытия среды. Если использовать балансировочный прибор как постоянный выключатель, его рабочие поверхности и настройка получают несвойственную нагрузку. Для обслуживания сначала закрывают предусмотренную запорную арматуру, а положение балансировочного клапана сохраняют как результат гидравлической настройки.
Как подобрать рабочую точку муфтового клапана?
Сопоставляют расход ветви, перепад давления, температуру и присоединение. Для рассматриваемого исполнения указаны диаметр 25 мм, давление до 16 бар, расход от 0.1 до 3 м³/ч, температура 110 °C и потери давления 0.5 бар. Эти значения сверяют с паспортом и рабочей точкой, потому что одно совпадение по диаметру не подтверждает пригодность клапана.
Зачем ставить клапан после грязевого фильтра?
Грязь и частицы попадают в седло, меняют проходное сечение и искажают связь между положением штока, перепадом и расходом. Фильтр защищает регулирующий узел, но сам требует доступа для очистки. После обслуживания фильтра балансировку проверяют повторно: удаление загрязнения меняет сопротивление ветви и может сдвинуть прежнюю рабочую точку.
Как выполнить настройку по измерительным патрубкам?
К патрубкам подключают манометры до и после корпуса, открывают клапан и получают исходные показания. Затем положение изменяют постепенно, наблюдая за перепадом и сопоставляя его с требуемым расходом по характеристике. После стабилизации потока шток фиксируют. Если показания не меняются, проверяют приборы, воздух, фильтр и направление движения, а не усиливают вращение ручки.
Когда полезны патрубки для подключения манометров?
Они нужны, когда настройку выполняют по измеренному перепаду, а не по приблизительному положению ручки. Патрубки позволяют увидеть режим прямо на клапане и заметить изменение сопротивления после очистки фильтра или изменения насоса. Польза появляется только при корректно подключённых приборах, стабильной циркуляции и свободном доступе к точкам измерения.
Какие ошибки чаще всего портят результат балансировки?
К ошибкам относят установку против направления потока, монтаж без фильтра, работу при воздухе в ветви, резкое изменение положения и фиксацию без измерения перепада. Для модели с пределом 16 бар отдельно контролируют давление. Удары по корпусу недопустимы. После устранения причины клапан открывают, стабилизируют циркуляцию и повторяют настройку по расходу, а не по прежней отметке штока.
