Фланцы — это дисковые детали для разборного соединения труб, выбираемые по диаметру, давлению и стандарту серии. Фланец — это дисковая деталь с отверстиями для болтов, используемая для разборного соединения труб, арматуры или оборудования. Правильный выбор серии обеспечивает герметичность.
данные обновлены 2026-10-21 ·

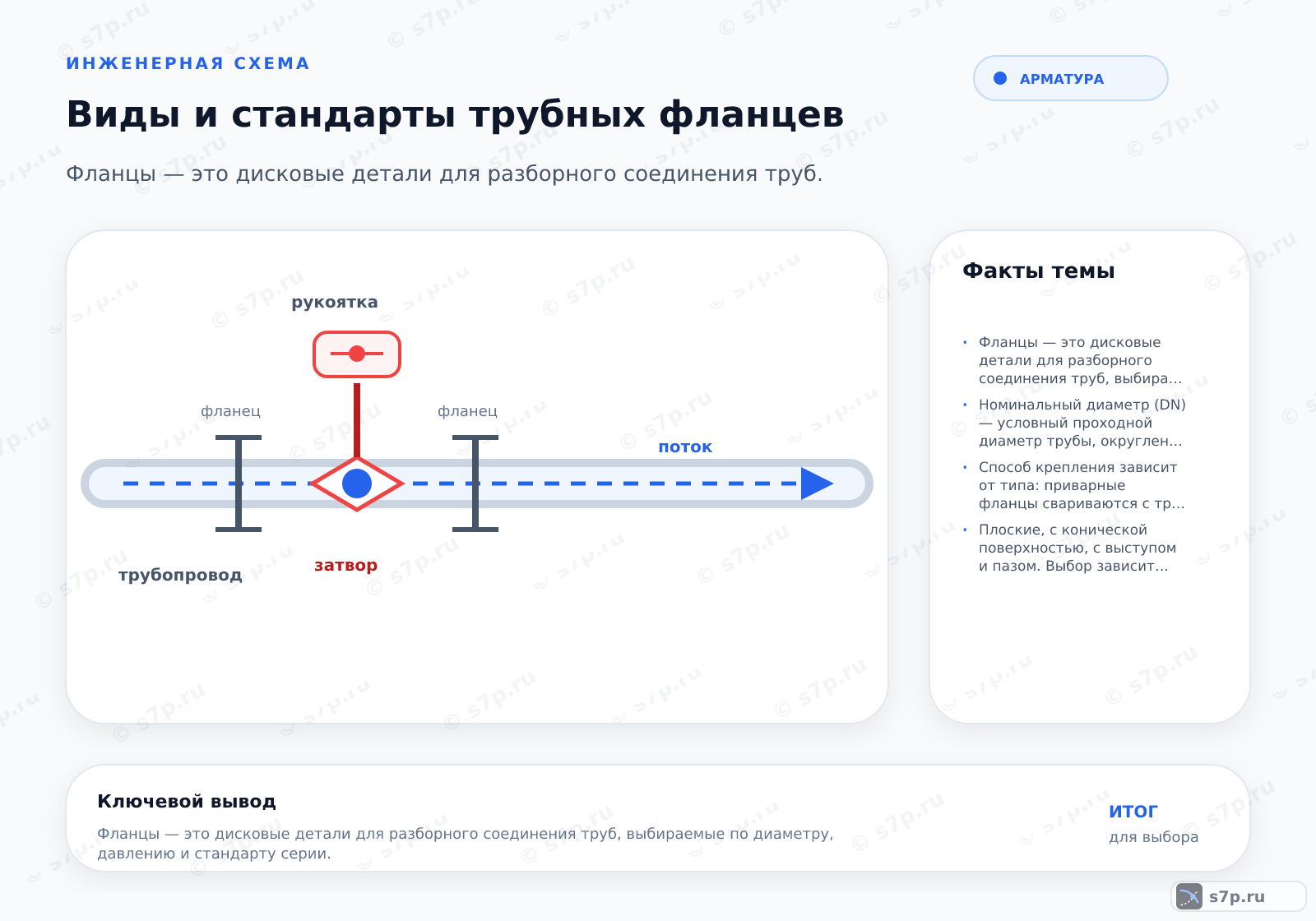

1. Зачем нужны фланцевые соединения и стандарты совместимости
Фланцевый узел образуют две дисковые детали, которые соединяют трубу, арматуру или аппарат разъёмным стыком. Болтовая стяжка прижимает уплотнение между ответными поверхностями, поэтому соединение можно разобрать для осмотра без вырезки участка трубопровода.
При подборе сопоставляют условный проход, стандарт серии, материал, рабочую среду и давление. Один и тот же внешний вид не подтверждает совместимость: должны совпасть геометрия отверстий, поверхность под прокладку и требования к крепежу.
Текущая страница в тематической подборке.
Смежная тема кластера «Арматура для пара, газа и нефтепродуктов».
Смежная тема кластера «Арматура для химии, суспензий и санитарных процессов».
Смежная тема кластера «Покрытия и коррозионная стойкость».
Смежная тема кластера «Арматура для пара, газа и нефтепродуктов».
Смежная тема кластера «Арматура для пара, газа и нефтепродуктов».
Смежная тема кластера «Арматура для воды, теплосетей и пожаротушения».
Смежная тема кластера «Арматура для химии, суспензий и санитарных процессов».
Смежная тема кластера «Арматура для воды, теплосетей и пожаротушения».
2. Устройство и принцип работы
Фланец передаёт усилие от болтов к прокладке и далее на корпус трубы или оборудования. Ровные торцы и соосность отверстий распределяют нагрузку по стыку, а прокладка компенсирует небольшие неровности поверхностей и удерживает среду внутри соединения.
Монтаж начинают с проверки типа и материала деталей, затем осматривают торцы, устанавливают подходящее уплотнение и вводят крепёж без перекоса. Затяжку ведут равномерно, чтобы не деформировать фланец и не создать локальное давление на прокладку.
- Шаг 1Выбор типа фланца по стандарту и серии.
- Шаг 2Подбор материала под среду и температуру.
- Шаг 3Контроль размеров и геометрии фланца.
- Шаг 4Установка уплотнения и болтов.
- Шаг 5Герметизация соединения затяжкой.
3. Ключевые параметры
Для выбора нужны номинальный проход, допустимое давление, температура среды, материал и способ присоединения. Геометрию уточняют по болтовому кругу, отверстиям, толщине детали и исполнению уплотнительной поверхности; эти поля должны относиться к одной серии.
Номинальный проход описывает условный ряд трубопровода, а не внешний или внутренний диаметр трубы. Поэтому измерение наружной стенки не заменяет сверку маркировки и проектных данных. Паспорт и стандарт проверяют совместно с ответным фланцем.
| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Номинальное давление | 16 бар | бар | ГОСТ 33259-2015 |
| Номинальный диаметр | 50 мм | мм | ГОСТ 33259-2015 |
| Температура среды | 200 °C | °C | инженерная практика |
| Количество болтов | 4 шт | шт | ГОСТ 33259-2015 |
| Диаметр болтов | 16 мм | мм | ГОСТ 33259-2015 |
| Стандартная толщина | 14 мм | мм | ГОСТ 12815-80 |

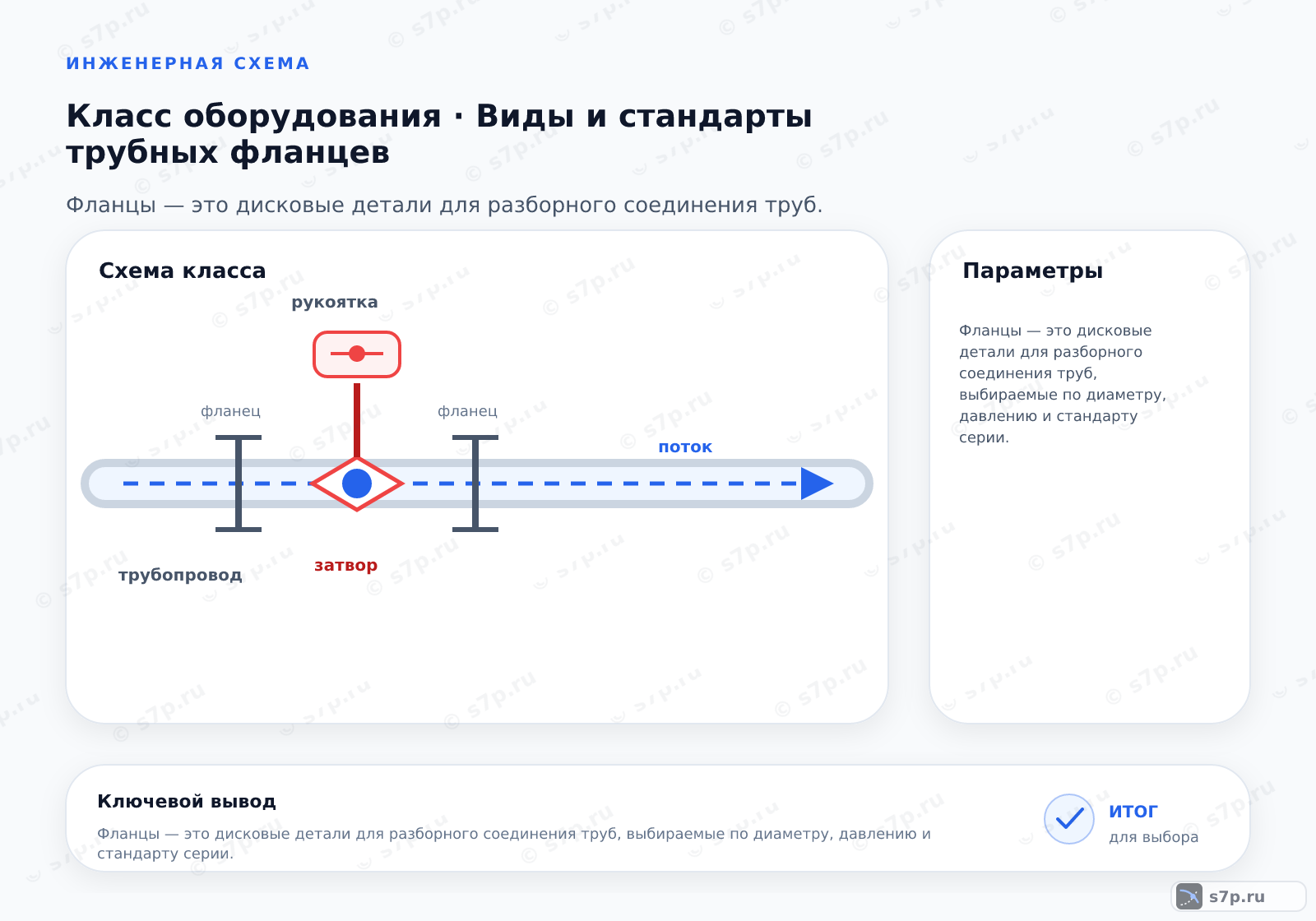

4. Схема разъёмного соединения трубы с фланцами
На схеме поток проходит через трубу и разъёмный стык, где прокладка лежит между фланцевыми поверхностями. Болты удерживают детали в собранном положении, а усилие стяжки должно действовать по плоскости соединения, без бокового смещения труб.
Перед подачей среды контролируют совпадение осей, чистоту торцов и равномерность прилегания прокладки. Если отверстия не совпадают без принудительного стягивания, причину ищут в геометрии участка или выборе ответной детали, а не компенсируют перекос затяжкой.
5. Виды и разновидности
Свободный фланец на кольце удобен там, где требуется повернуть деталь при совмещении отверстий. Плоский приварной фланец связывает соединение со стенкой трубы сварным швом, а приварной встык передаёт нагрузку через стык, подготовленный под сварку.
Различие исполнений проявляется в монтаже, доступности контроля и требованиях к сварке. Вариант выбирают по конструкции участка, материалу трубы, рабочей среде и возможности заменить прокладку, сохраняя совместимость с ответной деталью.
| Значение | Источник |
|---|---|
| Свободный фланец на кольце. | ГОСТ 33259-2015 |
| Приварной плоский фланец. | ГОСТ 33259-2015 |
| Приварной встык фланец. | ГОСТ 33259-2015 |
6. На что влияет и зачем нужно
Состояние сварного шва определяет, как усилие от фланца передаётся на трубу. Дефекты у корня или по периметру создают путь для утечки и меняют распределение нагрузки, поэтому контроль стыка относится к проверке всего узла, а не только дисковых деталей.
Прокладка работает только при правильном прилегании и подходящем материале. Её поверхность не должна перекрывать проход или выступать в поток, а крепёж должен сохранять равномерное сжатие после сборки и при изменении температуры среды.
7. Частые ошибки и на что смотреть
Распространённая ошибка — соединить детали с похожим диаметром, не сверив стандарт, отверстия и уплотнительную поверхность. Перед сборкой также проверяют маркировку материала, состояние резьбы, плоскость торцов и соответствие прокладки рабочей среде.
Перетяжка болтов может повредить прокладку и вызвать перекос, а слабая затяжка оставляет канал для утечки. После монтажа осматривают стык, проверяют отсутствие видимой течи и фиксируют, какие детали и уплотнение установлены.
Частые вопросы
Как определить, что два фланца совместимы?
Сверяют стандарт и серию, условный проход, давление, материал, болтовой круг, отверстия и исполнение уплотнительной поверхности. Затем подбирают прокладку и крепёж, рассчитанные на ту же среду и температуру. Похожий внешний диаметр не подтверждает совместимость: детали могут отличаться толщиной, расположением отверстий или формой торца. Проверку выполняют по маркировке, паспорту и ответной детали, а не по одному измерению на площадке.
Когда свободное исполнение выбирают вместо приварного?
Свободный фланец на кольце удобен, когда при сборке нужно повернуть диск и совместить отверстия без поворота трубы. Плоский приварной вариант связывает деталь со стенкой трубы сварным швом, а приварной встык требует подготовки стыка под сварку. Решение зависит от конструкции участка, материала, доступа для обслуживания и принятого способа контроля сварного соединения.
Почему одинаковый номинальный проход ещё не даёт замену?
Номинальный проход относится к условному ряду трубопровода и не равен внешнему либо внутреннему диаметру трубы. При одинаковом DN могут не совпасть стандарт, давление, отверстия, толщина, уплотнительная поверхность или материал. Поэтому замену проверяют по полному набору присоединительных размеров и рабочим условиям. Если хотя бы одно поле отличается, фланцы нельзя стягивать с усилием, чтобы компенсировать геометрическое несоответствие.
Как прокладка влияет на герметичность фланцевого стыка?
Прокладка заполняет неровности между ответными поверхностями и удерживает среду при равномерном сжатии. Её материал выбирают по рабочей среде, температуре и форме уплотнительной поверхности. Прокладка не должна перекрывать проход, выступать внутрь трубы или лежать на загрязнённом торце. При перекосе, повреждении или чрезмерной затяжке она теряет равномерный контакт и становится источником течи.
Что осмотреть перед окончательной затяжкой болтов?
Проверяют маркировку обеих деталей, плоскость и чистоту торцов, совпадение отверстий без принудительного стягивания, состояние резьбы и соответствие прокладки среде. Убеждаются, что труба не тянет фланец в сторону и что крепёж равномерно проходит через отверстия. После этого затяжку выполняют по принятой последовательности, чтобы прокладка сжималась по контуру, а не отдельным участком.
Какие признаки указывают на ошибку после сборки?
Течь по стыку, смещение торцов, видимая деформация прокладки и повторное ослабление крепежа указывают на проблему сборки или несовместимость деталей. Шум, вибрация и изменение положения трубы требуют проверки опор и соосности. Не следует сразу усиливать затяжку: сначала устанавливают источник дефекта, проверяют стандарт, материал, поверхность и состояние прокладки, затем выполняют ремонт и повторный контроль.
